Câble RS‑485
Le RS-485 est strictement une norme de communication série (dénommée officiellement TIA/EIA-485), et non une désignation spécifique d’un type de câble.
Cette norme définit comment les équipements transmettent des données via un signal différentiel. The câble RS-485 sur le marché désigne en réalité un câble torsadé blindé spécialement conçu pour les liaisons de bus RS-485. Il est couramment utilisé dans des environnements industriels et d’automatisation nécessitant des communications sur de longues distances, une forte immunité aux interférences, et la prise en charge de communications multipoints.
Features
Bien que le RS-485 soit une norme électrique, dans la pratique, on utilise généralement des câbles de communication spécialement conçus pour le RS-485. Ces câbles présentent généralement les caractéristiques suivantes :
- Structure en paire torsadée : le signal différentiel utilise une paire torsadée pour réduire les interférences électromagnétiques (EMI).
- Shielding : pour renforcer la protection contre les interférences, ils sont souvent équipés d’un blindage tressé ou en feuille.
- Adaptation d’impédance : l’impédance caractéristique est généralement d’environ 120 Oh, conforme aux exigences du bus RS-485.
- Structure multi-conducteurs : certains modèles comportent plusieurs paires torsadées, permettant la transmission de plusieurs signaux ou l’intégration d’une alimentation.
ZMS CABLE propose des câbles de communication RS-485 spécialement conçus pour répondre aux exigences industrielles.

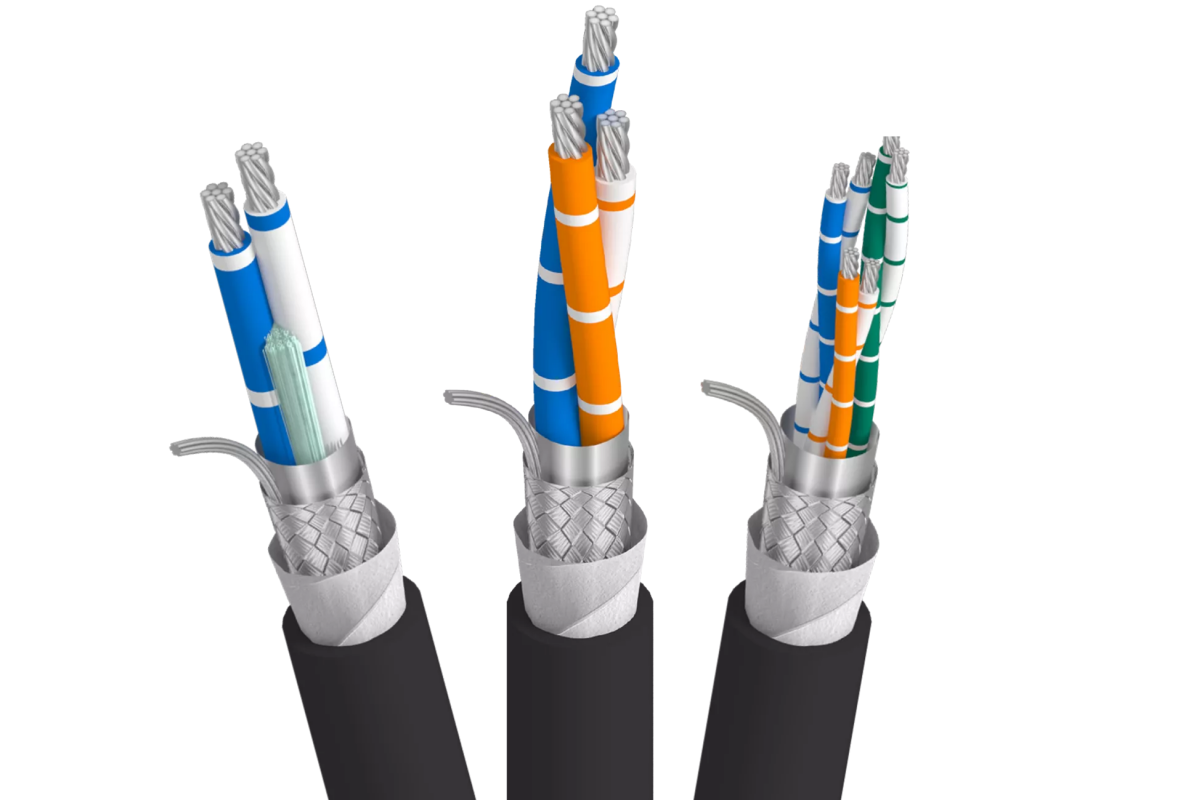

Nous fabriquons des câbles à une ou deux paires torsadées blindées. Et nous pouvons également les personnaliser selon vos besoins. Ces câbles offrent une excellente immunité aux interférences électromagnétiques et une performance stable. Ils respectent strictement les normes RS-485 en matière de structure et d’impédance, et sont très appréciés dans le domaine des communications industrielles.

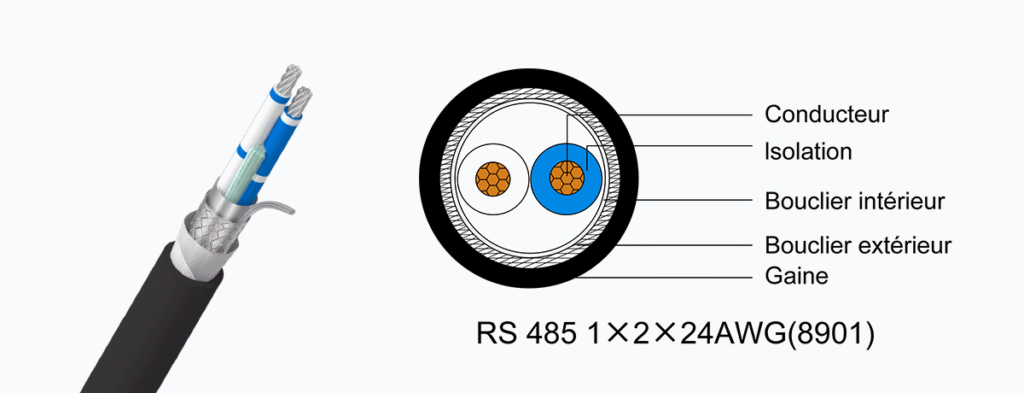

Construction
- Drivers : Fils de cuivre multibrins formant une ou plusieurs paires torsadées pour la transmission différentielle du signal.
- Isolation : Chaque conducteur est isolé individuellement, généralement en polyéthylène (PE) or vinyl polychloride (PVC), pour garantir une bonne isolation électrique.
- Shielding (optional) : Feuille d’aluminium et/ou tresse de cuivre servant de bouclier pour réduire les interférences électromagnétiques (EMI).
- Outer sheath : Revêtement de protection contre l’usure et les agressions extérieures, généralement en PVC ou polyuréthane (PUR) pour une bonne flexibilité et résistance.
Settings
| Propriétés électriques à 20 °C | |
| Résistance de boucle | max. 175,2 Ω/km |
| Isolation resistance | min. 5 GΩ·km |
| Capacité mutuelle | max. 60 nF/km (has 800 Hz) |
| Impédance caractéristique | 100 Ω à 120 Oh |
| Mitigation | 100 kHz : ≤ 0,9 dB/100 m 1 MHz : ≤ 2,5 dB/100 m 10 MHz : ≤ 7,9 dB/100 m |
| Diaphonie (Near-end) | 1 MHz : ≥ 50 dB 10 MHz : ≥ 40 dB |
| Vitesse de propagation | 0,66 c |
| Impédance de transfert | 1 MHz : ≤ 50 mΩ/m 10 MHz : ≤ 100 mΩ/m |
| Tension de service max. | 250 V (hors applications de puissance) |
| Test voltage | âme/âme : 1500 V âme/écran : 1500 V |
Applications du câble RS-485

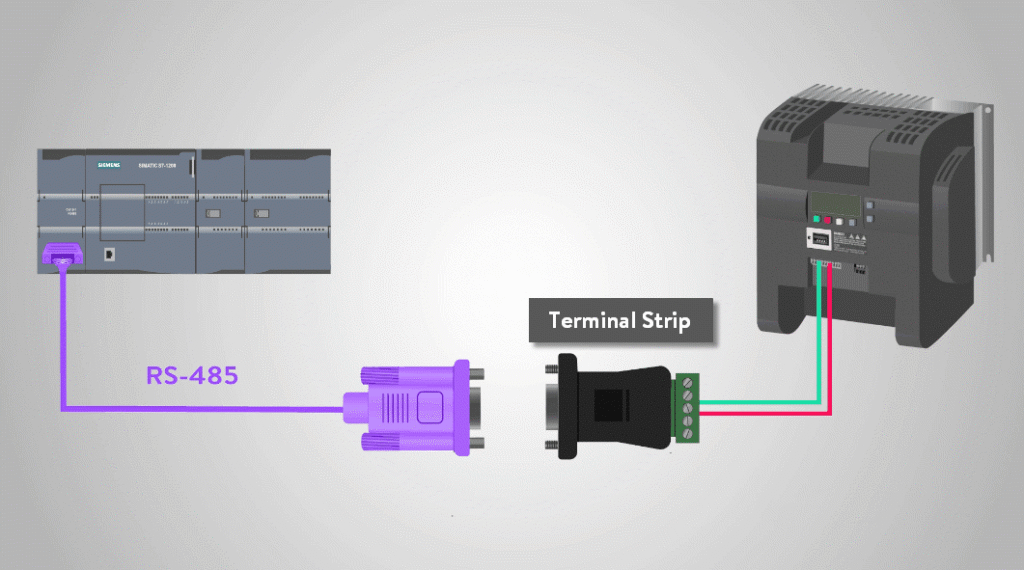

- Industrial automation : raccordement de bus de terrain, automates programmables (PLC), variateurs de vitesse, capteurs et actionneurs.
- Systèmes de contrôle de bâtiments (BMS) : gestion technique des bâtiments, régulation HVAC, contrôle d’accès et surveillance centralisée.
- Réseaux multipoints : communication entre plusieurs dispositifs sur une même ligne de bus jusqu’à 1200 m.
- Infrastructure et transport : signalisation ferroviaire, automatisation des lignes de production, communication dans les installations portuaires ou aéroportuaires.
- Intégration domotique : contrôle de l’éclairage, des stores, de la sécurité et de la consommation énergétique.
- Systèmes de mesure et d’instrumentation : collecte de données à distance, monitoring environnemental et contrôle de processus.
Technical data
Applications industrielles et environnements sévères
| Shielding | Paires (PR) | AWG | Sheath | Homologation |
| SF/UTP | 1 | 18 AWG | PVC | CMG/ITC, PLTC/600V TC |
| SF/UTP | 1 | 22 AWG | PVC | CM/PLTC |
| SF/UTP | 1,5 | 22 AWG | PVC | CM/PLTC |
| SF/UTP | 2 | 22 AWG | PVC | CM/PLTC |
| SF/UTP | 3 | 22 AWG | PVC | CM/PLTC |
| SF/UTP | 4 | 22 AWG | PVC | CM/PLTC |
| SF/UTP | 1 | 22 AWG | CPE | CM/PLTC, UL, Enterrement direct |
| SF/UTP | 1,5 | 22 AWG | CPE | CM/PLTC, UL, Enterrement direct |
| SF/UTP | 2 | 22 AWG | CPE | CM/PLTC, UL, Enterrement direct |
| SF/UTP | 3 | 22 AWG | CPE | CM/PLTC, UL, Enterrement direct |
| SF/UTP | 4 | 22 AWG | CPE | CM/PLTC, UL, Enterrement direct |
| SF/UTP | 3 | 22 AWG | PVC | AIA, CM/PLTC |
| SF/UTP | 4 | 22 AWG | PVC | AIA, CM/PLTC |
| SF/UTP | 1 | 22 AWG | PVC | SIA, CM/PLTC |
| SF/UTP | 2 | 22 AWG | PVC | SIA, CM/PLTC |
| SF/UTP | 1 | 22 AWG | PVC | SIA, CM/PLTC |
| SF/UTP | 2 | 24 AWG | PVC | SIA, CM/PLTC |
| SF/UTP | 3 | 24 AWG | PVC | SIA, CM/PLTC |
| SF/UTP | 4 | 24 AWG | PVC | SIA, CM/PLTC |
Applications pour le transport maritime
| Shielding | Paires (PR) | AWG | Sheath | Classement |
| SF/UTP | 1 | 22 AWG | TP LSNH | CMC/PLTC |
| SF/UTP | 1,5 | 22 AWG | TP LSNH | CMC/PLTC |
| SF/UTP | 2 | 22 AWG | TP LSNH | CMC/PLTC |
| SF/UTP | 3 | 22 AWG | TP LSNH | CMC/PLTC |
| SF/UTP | 4 | 22 AWG | TP LSNH | CMC/PLTC |
Applications industrielles légères
| Shielding | Paires (PR) | AWG | Sheath | Classement |
| SF/UTP | 1 | 24 AWG | PVC | CMG |
| SF/UTP | 2 | 24 AWG | PVC | CMG |
| SF/UTP | 3 | 24 AWG | PVC | CMG |
| SF/UTP | 4 | 24 AWG | PVC | CMG |
| SF/UTP | 1 | 24 AWG | LSNH | CMG |
| SF/UTP | 2 | 24 AWG | LSNH | CMG |
| SF/UTP | 3 | 24 AWG | LSNH | CMG |
| SF/UTP | 4 | 24 AWG | LSNH | CMG |
| SF/UTP | 1 | 24 AWG | PVC | CMP |
| SF/UTP | 2 | 24 AWG | PVC | CMP |
| SF/UTP | 3 | 24 AWG | PVC | CMP |
| SF/UTP | 4 | 24 AWG | PVC | CMP |
| SF/UTP | 1 | 24 AWG | FEP | CMP |
| SF/UTP | 2 | 24 AWG | FEP | CMP |
Câble RS-485 vs autres câbles de communication
| Features | RS-485 cable | RS-232 | RS-422 | Ethernet (Cat 6) | CAN Bus | Fiber optics |
| Norme associée | EIA-485 (bus différentiel) | EIA-232 (liaison série point à point) | EIA-422 (liaison différentielle) | ISO/IEC 11801 | ISO 11898 (automobile/industrie) | ITU-T G.652 / G.657, ISO/IEC 11801 |
| Cable structure | Paires torsadées blindées | Câble simple, souvent non blindé | Paires torsadées blindées | Twisted pairs (UTP/FTP/STP) | Paires torsadées blindées | Fibres en verre ou plastique |
| Transmission distance | Until 1200 m à faible débit | < 15 m | environ 1200 m | 100 m (copper) / plusieurs km (fibre opt.) | environ 40 m à 1 Mb/s ; until 1 km à faible débit | Until 100 km (selon type et débit) |
| Vitesse de transmission | Until 10 Mbit/s (selon distance) | Max. 20 kbit/s | Until 10 Mbit/s | 1 has 10 Gbit/s | 1 Mbit/s (classique), until 5 Mbit/s | Of 100 Mbit/s à plusieurs Tbit/s |
| Connexion multipoints | Oui, until 32 nœuds par bus | Non | Limit (point à point ou multi-drop) | Oui, via switchs et routeurs | Oui, bus multi-nœuds | Oui (via équipements actifs) |
| Immunité aux interférences | High (grâce au blindage et signal différentiel) | Weak | Good | Good (selon blindage) | Good | Excellent |
| Typical applications | Automatisation, domotique, contrôle industriel | Liaisons série anciennes (PC, modems) | Industry, liaisons point à point | Local networks, Internet | Automobile, robotique, automatisation | Télécoms, data centers, liaisons longue distance |
| Cost | Faible à moyen | Very weak | Faible à moyen | AVERAGE | AVERAGE | Higher |
Conclusion
Le câble RS-485 se distingue par son excellent compromis entre fiabilité, portée et coût. Contrairement au RS-232 limité en distance et au câble Ethernet ou fibre optique plus coûteux, il offre une communication robuste sur de longues distances avec plusieurs équipements connectés sur un même bus. C’est pourquoi il reste une solution incontournable pour l’automatisation industrielle, la domotique et les systèmes de contrôle, où stabilité et simplicité sont essentielles.
Avantages du câble de communication RS‑485
- Transmission fiable longue distance : Permet une communication stable jusqu’à 1200 m grâce au signal différentiel et à la paire torsadée.
- Excellente immunité CEM : Le blindage efficace réduit les interférences électromagnétiques (EMI), garantissant l’intégrité des données.
- Installation flexible : Structure souple adaptée à la pose fixe ou aux applications mobiles en environnement industriel exigeant.
- Compatibilité multi-appareils : Prise en charge de réseaux multipoints avec plusieurs terminaux connectés sur la même ligne de bus.
- Facile à intégrer : Conçu pour répondre aux exigences des automates, sensors, systèmes de contrôle de bâtiments, etc.
Transport – ZMS CABLE
- The cables are packed on treated wooden towns or metal drums, With plastic film or BOPP for humidity protection.
- We offer maritime transport in 20ft or 40ft container, Depending on the control volume.
- Land transport is available for regional or local deliveries (Depending on the destinations).
- On demand, We also provide air transport for urgent orders.
- All necessary export documents are provided : commercial invoice, packing list, original certificate, documents douaniers, etc.
