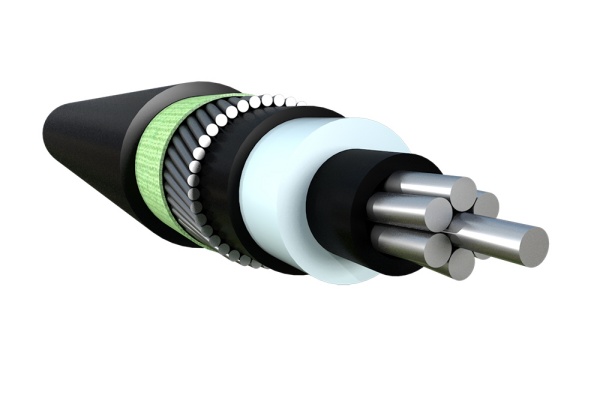

Câble basse tension à isolation XLPE, sans halogène, avec écran concentrique. Conforme aux normes IEC 60502-1, IEC/EN 60332-3-24, IEC/EN 60754-1/2...
Câble IEC 60502
La série de normes IEC 60502 définit les exigences applicables aux câbles d’énergie à isolation extrudée pour des tensions assignées allant jusqu’à 30 kV. Elle comprend notamment l’IEC 60502-1, qui couvre les câbles basse tension jusqu’à 1 kV, et l’IEC 60502-2, qui s’applique aux câbles d’énergie pour des tensions assignées de 3 kV à 30 kV.
Elle précise également les accessoires compatibles et impose des propriétés d’étanchéité à l’eau, comme l’emploi de rubans absorbants ou de poudres spéciales, selon le type d’installation.
Ces câbles IEC 60502 fabriqués par ZMS CABLE, disponibles en versions sur mesure, peuvent être utilisés pour la distribution électrique, les circuits de commande et les circuits auxiliaires, tout en garantissant fiabilité et durabilité.
Classification des normes IEC 60502
| Partie de la norme | Niveau de tension | Champ d’application |
| IEC 60502-1 | ≤ 1 kV (0,6/1 kV) | Distribution basse tension / alimentation industrielle |
| IEC 60502-2 | 1 kV – 30 kV | Distribution moyenne tension / réseaux électriques |

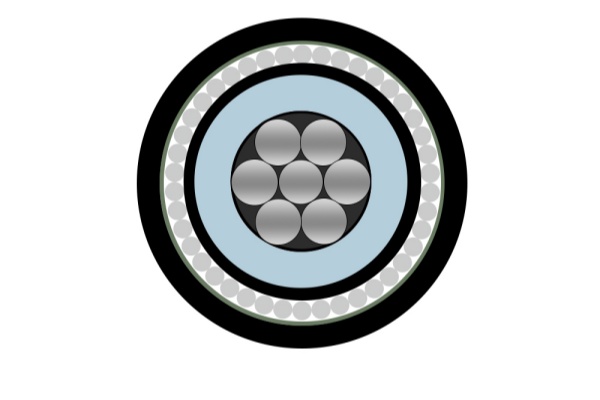

Structure du câble IEC 60502
Les structures des câbles IEC 60502 basse et moyenne tension diffèrent, en raison des exigences spécifiques liées au niveau de tension, notamment en matière de contrôle du champ électrique et de sécurité.
Structure typique – Câble IEC 60502-1 ( 0,6/1 kV )
| Élément | Description technique |
| Conducteur | Cuivre ou aluminium conforme à IEC 60228 – Classe 1 ou Classe 2 ; Classe 5 possible sur demande pour applications spécifiques |
| Isolation | PVC, XLPE ou EPR, selon les exigences thermiques et environnementales |
| Couche de remplissage | Stabilise la géométrie du câble et améliore la tenue mécanique |
| Protection mécanique (optionnelle) | Armure en fils d’acier (SWA), rubans métalliques (STA) ou équivalent |
| Gaine intérieure (si armuré) | Gaine thermoplastique ou élastomère assurant la protection interne |
| Gaine extérieure | PVC, PE ou LSZH, résistante aux UV, à l’humidité et aux agents chimiques |
| Application typique | Distribution basse tension, alimentation industrielle, circuits de commande et circuits auxiliaires |
Structure typique – Câble IEC 60502-2 ( 3 kV à 30 kV )
| Élément | Description technique |
| Conducteur | Cuivre ou aluminium conforme à IEC 60228 – généralement Classe 2 ou conducteur compacté |
| Couche semi-conductrice interne | Couche extrudée assurant une répartition homogène du champ électrique |
| Isolation | XLPE, EPR ou HEPR, adaptée aux contraintes électriques de moyenne tension |
| Couche semi-conductrice externe | Couche extrudée ou pelable facilitant le contrôle du champ et la mise à la terre |
| Écran métallique | Rubans de cuivre et/ou fils de cuivre concentriques, assurant continuité électrique et sécurité |
| Étanchéité longitudinale | Rubans gonflants et/ou poudres absorbantes, empêchant la propagation de l’eau |
| Protection mécanique (optionnelle) | Armure en fils d’acier, rubans métalliques ou armure équivalente |
| Gaine intérieure (si armuré) | Protection interne de la structure du câble |
| Gaine extérieure | PVC, PE ou LSZH, selon les conditions d’installation |
| Application typique | Distribution moyenne tension, réseaux industriels, postes électriques et infrastructures énergétiques |
Les câbles IEC 60502 de moyenne tension, conformes à la norme IEC 60502-2, intègrent des couches semi-conductrices ainsi qu’un écran métallique assurant le contrôle du champ électrique et la mise à la terre.
Caractéristiques techniques des câbles IEC 60502
| Caractéristique technique | Valeur / Description |
| Norme applicable | IEC 60502-1 (0,6/1 kV) & IEC 60502-2 (3 kV – 30 kV) |
| Tension assignée | 0,6/1 kV (BT) ; 3 kV à 30 kV (MT) |
| Conducteur | Cuivre ou aluminium selon IEC 60228 (Classe 1, 2 ou 5 selon conception) |
| Température maximale en service | +70 °C (PVC) ; +90 °C (XLPE / EPR / HEPR) |
| Température maximale en court-circuit | +160 °C (PVC) ; +250 °C (XLPE / EPR) – durée max. 5 s |
| Température minimale de pose | En général ≥ -5 °C (PVC) ; jusqu’à -15 °C pour gaines spéciales |
| Rayon de courbure minimal | Non armé : ≥ 12 × Ø câble ; Armé : ≥ 15 × Ø câble |
| Résistance mécanique | Dépend de la structure (présence d’armure SWA / STA) |
| Étanchéité longitudinale | Disponible par rubans gonflants et/ou poudres absorbantes (optionnel BT, courant en MT) |
| Type de pose | Pose fixe : en conduits, chemins de câbles, enterrée, béton ou air libre |
| Compatibilité environnementale | Résistance à l’humidité, aux UV et aux agents chimiques selon matériau de gaine |
| Durée de vie typique | ≥ 30 ans en conditions normales d’exploitation |
| Fabrication | Câbles standard ou sur mesure, fabriqués par ZMS CABLE |
Les caractéristiques exactes peuvent varier selon la section, le matériau du conducteur et la structure du câble.
Câbles IEC 60502 disponibles chez ZMS Cable
Câbles IEC 60502-1
| Nombre de conducteurs et section nominale (Nb × mm²) | Épaisseur nominale de l’isolation (mm) | Diamètre extérieur – cuivre (mm) | Poids – cuivre (kg/km) | Diamètre extérieur – aluminium (mm) | Poids – aluminium (kg/km) | Résistance CC max à 20 °C – cuivre (Ω/km) | Résistance CC max à 20 °C – aluminium (Ω/km) | Intensité admissible – cuivre en terre (A) | Intensité admissible – cuivre à l’air (A) | Intensité admissible – aluminium en terre (A) | Intensité admissible – aluminium à l’air (A) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1×1.5 | 0.7 | 5.7 | 44 | – | – | 12.1 | – | 45 | 32 | – | – |
| 1×2.5 | 0.7 | 6.1 | 56 | 6.1 | 33 | 7.41 | 12.1 | 59 | 42 | 46 | 33 |
| 1×4 | 0.7 | 6.5 | 73 | 6.5 | 40 | 4.61 | 7.41 | 77 | 56 | 61 | 44 |
| 1×6 | 0.7 | 7 | 95 | 7 | 49 | 3.08 | 4.61 | 97 | 70 | 79 | 57 |
| 1×10 | 0.7 | 7.9 | 138 | 7.9 | 64 | 1.83 | 3.08 | 130 | 97 | 100 | 75 |
| 1×16 | 0.7 | 8.8 | 198 | 8.8 | 86 | 1.15 | 1.91 | 170 | 125 | 135 | 99 |
| 1×25 | 0.9 | 11 | 309 | 11 | 131 | 0.727 | 1.2 | 220 | 165 | 170 | 125 |
| 1×35 | 0.9 | 12 | 409 | 12 | 166 | 0.524 | 0.868 | 265 | 200 | 205 | 155 |
| 1×50 | 1 | 13.2 | 560 | 13.2 | 219 | 0.387 | 0.641 | 320 | 245 | 245 | 190 |
| 1×70 | 1.1 | 15.1 | 764 | 15.1 | 292 | 0.268 | 0.443 | 295 | 305 | 305 | 240 |
| 1×95 | 1.1 | 16.9 | 1016 | 16.9 | 379 | 0.193 | 0.32 | 475 | 375 | 370 | 290 |
| 1×120 | 1.2 | 18.5 | 1265 | 18.5 | 465 | 0.153 | 0.253 | 545 | 435 | 420 | 340 |
| 1×150 | 1.4 | 20.7 | 1579 | 20.7 | 580 | 0.124 | 0.206 | 610 | 500 | 475 | 390 |
| 1×185 | 1.6 | 22.8 | 1932 | 22.8 | 706 | 0.0991 | 0.164 | 695 | 580 | 540 | 450 |
| 1×240 | 1.7 | 25.6 | 2485 | 25.6 | 900 | 0.0754 | 0.125 | 810 | 685 | 630 | 535 |
| 1×300 | 1.8 | 28.2 | 3083 | 28.2 | 1106 | 0.0601 | 0.1 | 910 | 795 | 710 | 615 |
| 1×400 | 2 | 32.3 | 4082 | 32.3 | 1453 | 0.047 | 0.0778 | 1050 | 930 | 820 | 730 |
| 1×500 | 2.2 | 37.2 | 4951 | 37.2 | 1773 | 0.0366 | 0.0605 | 1190 | 1080 | 940 | 850 |
| 1×630 | 2.4 | 42.2 | 6457 | 42.2 | 2297 | 0.0283 | 0.0469 | 1350 | 1250 | 1080 | 1000 |
| 1×800 | 2.6 | 47.1 | 8190 | 47.1 | 2890 | 0.0221 | 0.0367 | 1520 | 1440 | 1220 | 1160 |
| 1×1000 | 2.8 | 52.2 | 10230 | 52.2 | 3584 | 0.0176 | 0.0291 | 1690 | 1630 | 1380 | 1330 |
| Nombre de conducteurs et section nominale (Nb × mm²) | Épaisseur nominale de l’isolation (mm) | Diamètre extérieur approximatif – cuivre (mm) | Poids approximatif – cuivre (kg/km) | Diamètre extérieur approximatif – aluminium (mm) | Poids approximatif – aluminium (kg/km) | Résistance CC maximale à 20 °C – cuivre (Ω/km) | Résistance CC maximale à 20 °C – aluminium (Ω/km) | Intensité admissible recommandée – cuivre en terre (A) | Intensité admissible recommandée – cuivre à l’air libre (A) | Intensité admissible recommandée – aluminium en terre (A) | Intensité admissible recommandée – aluminium à l’air libre (A) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 2×1.5 | 0.7 | 10.2 | 110 | – | – | 12.1 | – | 40 | 34 | – | – |
| 2×2.5 | 0.7 | 11 | 138 | 11 | 106 | 7.41 | 12.1 | 50 | 45 | 40 | 25 |
| 2×4 | 0.7 | 12 | 176 | 12 | 126 | 4.61 | 7.41 | 65 | 55 | 51 | 38 |
| 2×6 | 0.7 | 13 | 226 | 13 | 154 | 3.08 | 4.61 | 82 | 70 | 66 | 45 |
| 2×10 | 0.7 | 14.6 | 320 | 14.6 | 194 | 1.83 | 3.08 | 120 | 99 | 82 | 65 |
| 2×16 | 0.7 | 16.5 | 452 | 16.5 | 251 | 1.15 | 1.91 | 140 | 120 | 105 | 89 |
| 2×25 | 0.9 | 16.6 | 616 | 16.6 | 303 | 0.727 | 1.2 | 180 | 160 | 135 | 120 |
| 2×35 | 0.9 | 18 | 808 | 18 | 376 | 0.524 | 0.868 | 215 | 200 | 165 | 145 |
| 2×50 | 1.0 | 19.9 | 1057 | 19.9 | 471 | 0.387 | 0.641 | 255 | 240 | 195 | 175 |
| 2×70 | 1.1 | 22.6 | 1475 | 22.6 | 628 | 0.268 | 0.443 | 315 | 300 | 240 | 220 |
| 2×95 | 1.1 | 25.2 | 1990 | 25.2 | 817 | 0.193 | 0.32 | 380 | 375 | 285 | 270 |
| 2×120 | 1.2 | 27.7 | 2490 | 27.7 | 1006 | 0.153 | 0.253 | 430 | 430 | 326 | 316 |
| 2×150 | 1.4 | 30.9 | 3070 | 30.9 | 1248 | 0.124 | 0.206 | 480 | 490 | 366 | 365 |
| 2×185 | 1.6 | 34 | 3831 | 34 | 1542 | 0.0991 | 0.164 | 540 | 570 | 413 | 420 |
| Nombre de conducteurs et section nominale (Nb × mm²) | Épaisseur nominale de l’isolation (mm) | Diamètre extérieur approximatif – cuivre (mm) | Poids approximatif – cuivre (kg/km) | Diamètre extérieur approximatif – aluminium (mm) | Poids approximatif – aluminium (kg/km) | Résistance CC maximale à 20 °C – cuivre (Ω/km) | Résistance CC maximale à 20 °C – aluminium (Ω/km) | Intensité admissible recommandée – cuivre en terre (A) | Intensité admissible recommandée – cuivre à l’air libre (A) | Intensité admissible recommandée – aluminium en terre (A) | Intensité admissible recommandée – aluminium à l’air libre (A) |
| 3×1.5 | 0.7 | 10.7 | 131 | – | – | 12.1 | – | 28 | 21 | – | – |
| 3×2.5 | 0.7 | 11.5 | 169 | 11.5 | 122 | 7.41 | 12.1 | 38 | 30 | 24 | 17 |
| 3×4 | 0.7 | 12.6 | 222 | 12.6 | 147 | 4.61 | 7.41 | 50 | 49 | 35 | 27 |
| 3×6 | 0.7 | 13.7 | 291 | 13.7 | 182 | 3.08 | 4.61 | 65 | 55 | 49 | 37 |
| 3×10 | 0.7 | 15.4 | 424 | 15.4 | 234 | 1.83 | 3.08 | 89 | 78 | 66 | 57 |
| 3×16 | 0.7 | 17.4 | 611 | 17.4 | 310 | 1.15 | 1.91 | 115 | 105 | 89 | 77 |
| 3×25 | 0.9 | 21 | 902 | 21 | 433 | 0.727 | 1.2 | 150 | 140 | 115 | 105 |
| 3×35 | 0.9 | 23.2 | 1188 | 23.2 | 539 | 0.524 | 0.868 | 180 | 170 | 135 | 125 |
| 3×50 | 1.0 | 25.8 | 1559 | 25.8 | 681 | 0.387 | 0.641 | 215 | 205 | 165 | 155 |
| 3×70 | 1.1 | 29.3 | 2195 | 29.3 | 924 | 0.268 | 0.443 | 265 | 260 | 220 | 195 |
| 3×95 | 1.1 | 32.6 | 2959 | 32.6 | 1199 | 0.193 | 0.32 | 315 | 320 | 240 | 235 |
| 3×120 | 1.2 | 35.6 | 3701 | 35.6 | 1476 | 0.153 | 0.253 | 360 | 370 | 275 | 280 |
| 3×150 | 1.4 | 38.9 | 4614 | 38.9 | 1880 | 0.124 | 0.206 | 405 | 430 | 310 | 320 |
| 3×185 | 1.6 | 42.7 | 5740 | 42.7 | 2307 | 0.0991 | 0.164 | 460 | 490 | 350 | 370 |
| 3×240 | 1.7 | 47.5 | 7435 | 47.5 | 2930 | 0.0754 | 0.125 | 530 | 580 | 410 | 440 |
| 3×300 | 1.8 | 52 | 9215 | 52 | 3584 | 0.0601 | 0.100 | 590 | 660 | 460 | 520 |
| 3×400 | 2.0 | 58 | 11771 | 58 | 4533 | 0.047 | 0.0778 | 670 | 750 | 523 | 615 |
| Nombre de conducteurs et section nominale (Nb × mm²) | Épaisseur nominale de l’isolation (mm) | Diamètre extérieur approximatif – cuivre (mm) | Poids approximatif – cuivre (kg/km) | Diamètre extérieur approximatif – aluminium (mm) | Poids approximatif – aluminium (kg/km) | Résistance CC maximale à 20 °C – cuivre (Ω/km) | Résistance CC maximale à 20 °C – aluminium (Ω/km) | Intensité admissible recommandée – cuivre en terre (A) | Intensité admissible recommandée – cuivre à l’air libre (A) | Intensité admissible recommandée – aluminium en terre (A) | Intensité admissible recommandée – aluminium à l’air libre (A) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 4×1.5 | 0.7 | 11.4 | 155 | – | – | 12.1 | – | 28 | 21 | – | – |
| 4×2.5 | 0.7 | 12.4 | 204 | 12.4 | 115 | 7.41 | 12.1 | 38 | 30 | 24 | 17 |
| 4×4 | 0.7 | 13.5 | 273 | 13.5 | 144 | 4.61 | 7.41 | 50 | 49 | 35 | 27 |
| 4×6 | 0.7 | 14.8 | 362 | 14.8 | 184 | 3.08 | 4.61 | 65 | 55 | 49 | 37 |
| 4×10 | 0.7 | 16.7 | 535 | 16.7 | 246 | 1.83 | 3.08 | 89 | 78 | 66 | 57 |
| 4×16 | 0.7 | 19 | 780 | 19 | 336 | 1.15 | 1.91 | 115 | 105 | 89 | 77 |
| 4×25 | 0.9 | 21.9 | 1152 | 21.9 | 478 | 0.727 | 1.20 | 150 | 140 | 115 | 105 |
| 4×35 | 0.9 | 23.7 | 1524 | 23.7 | 606 | 0.524 | 0.868 | 180 | 170 | 135 | 125 |
| 4×50 | 1.0 | 25.9 | 2010 | 25.9 | 781 | 0.387 | 0.641 | 215 | 205 | 165 | 155 |
| 4×70 | 1.1 | 29.9 | 2858 | 29.9 | 1088 | 0.268 | 0.443 | 265 | 260 | 200 | 195 |
| 4×95 | 1.1 | 33.7 | 3870 | 33.7 | 1433 | 0.193 | 0.320 | 315 | 320 | 240 | 235 |
| 4×120 | 1.2 | 37.3 | 4866 | 37.3 | 1789 | 0.153 | 0.253 | 360 | 370 | 275 | 280 |
| 4×150 | 1.4 | 41.4 | 6013 | 41.4 | 2242 | 0.124 | 0.206 | 405 | 430 | 310 | 320 |
| 4×185 | 1.6 | 45.8 | 7533 | 45.8 | 2802 | 0.0991 | 0.164 | 460 | 490 | 350 | 370 |
| 4×240 | 1.7 | 51.6 | 9783 | 51.6 | 3591 | 0.0754 | 0.125 | 530 | 580 | 410 | 440 |
| 4×300 | 1.8 | 56.7 | 12137 | 56.7 | 4411 | 0.0601 | 0.100 | 590 | 660 | 460 | 570 |
| 4×400 | 2.0 | 63.5 | 15527 | 63.5 | 5607 | 0.047 | 0.0778 | 670 | 750 | 523 | 615 |
| Nombre de conducteurs et section nominale (Nb × mm²) | Épaisseur nominale de l’isolation (mm) | Diamètre extérieur approximatif – cuivre (mm) | Poids approximatif – cuivre (kg/km) | Diamètre extérieur approximatif – aluminium (mm) | Poids approximatif – aluminium (kg/km) | Résistance CC maximale à 20 °C – cuivre (Ω/km) | Résistance CC maximale à 20 °C – aluminium (Ω/km) | Intensité admissible recommandée – cuivre en terre (A) | Intensité admissible recommandée – cuivre à l’air libre (A) | Intensité admissible recommandée – aluminium en terre (A) | Intensité admissible recommandée – aluminium à l’air libre (A) |
| 5×1.5 | 0.7 | 12.2 | 183 | – | – | 12.1 | – | 28 | 21 | – | – |
| 5×2.5 | 0.7 | 13.4 | 243 | 13.4 | 164 | 7.41 | 12.1 | 38 | 30 | 24 | 17 |
| 5×4 | 0.7 | 14.6 | 328 | 14.6 | 203 | 4.61 | 7.41 | 50 | 49 | 35 | 27 |
| 5×6 | 0.7 | 16 | 437 | 16 | 256 | 3.08 | 4.61 | 65 | 55 | 49 | 37 |
| 5×10 | 0.7 | 18.2 | 651 | 18.2 | 335 | 1.83 | 3.08 | 89 | 78 | 66 | 57 |
| 5×16 | 0.7 | 20.7 | 955 | 20.7 | 453 | 1.15 | 1.91 | 115 | 105 | 89 | 77 |
| 5×25 | 0.9 | 27.7 | 1471 | 27.7 | 689 | 0.727 | 1.20 | 150 | 140 | 115 | 105 |
| 5×35 | 0.9 | 30.9 | 1946 | 30.9 | 865 | 0.524 | 0.868 | 180 | 170 | 135 | 125 |
| 5×50 | 1.0 | 31.2 | 2518 | 31.2 | 1054 | 0.387 | 0.641 | 215 | 205 | 165 | 155 |
| 5×70 | 1.1 | 35.1 | 3569 | 35.1 | 1451 | 0.268 | 0.443 | 265 | 260 | 200 | 195 |
| 5×95 | 1.1 | 39.7 | 4832 | 39.7 | 1899 | 0.193 | 0.320 | 315 | 320 | 240 | 235 |
| 5×120 | 1.2 | 43.8 | 6075 | 43.8 | 2366 | 0.153 | 0.253 | 360 | 370 | 275 | 280 |
| 5×150 | 1.4 | 46.6 | 7460 | 46.6 | 2905 | 0.124 | 0.206 | 405 | 430 | 310 | 320 |
| 5×185 | 1.6 | 51.9 | 9352 | 51.9 | 3629 | 0.0991 | 0.164 | 460 | 490 | 350 | 370 |
| 5×240 | 1.7 | 57.5 | 12141 | 57.5 | 4633 | 0.0754 | 0.125 | 530 | 580 | 410 | 440 |
| 5×300 | 1.8 | 63.2 | 15077 | 63.2 | 5692 | 0.0601 | 0.100 | 590 | 660 | 460 | 570 |
Obtenez plus de paramètres et votre devis maintenant.
Choisir un câble IEC 60502 selon votre projet
Choisir un câble IEC 60502 ne se limite pas à une tension nominale. Le bon choix dépend du niveau de tension, du matériau du conducteur, des conditions d’installation et de la durée de vie attendue du projet.
1. Basse ou moyenne tension : comment choisir ?
ZMS CABLE – Avis d’expert :
Le choix entre IEC 60502-1 et IEC 60502-2 doit avant tout être guidé par la tension du réseau et le niveau de sécurité attendu.
- IEC 60502-1 (0,6/1 kV) est recommandé pour les réseaux de distribution basse tension, les installations industrielles, les bâtiments et les circuits auxiliaires. Sa structure est plus simple, le coût global est maîtrisé et la maintenance reste aisée.
- IEC 60502-2 (3 kV à 30 kV) est indispensable pour les réseaux moyenne tension, postes électriques et applications à forte puissance. Les couches semi-conductrices et l’écran métallique assurent une meilleure stabilité électrique et une sécurité accrue du réseau.
Règle d’ingénierie ZMS CABLE :
Dès que la tension dépasse 1 kV, un câble conforme à IEC 60502-2 devient un choix technique incontournable.
2. Cuivre ou aluminium : quel impact sur le coût et la performance ?
ZMS CABLE – Avis d’expert :
Le choix du conducteur influence directement les performances électriques, le poids du câble et le budget global du projet.
- Conducteur en cuivre : recommandé lorsque la performance électrique, la compacité et la tenue thermique sont prioritaires, notamment dans les installations à espace limité.
- Conducteur en aluminium : solution largement utilisée pour les réseaux de distribution et les longues distances, permettant d’optimiser le coût total tout en réduisant le poids du câble.
Approche recommandée par ZMS CABLE :
Le cuivre privilégie la performance, l’aluminium optimise le rapport coût / distance / poids.
3. Câble armé ou non armé selon l’environnement d’installation ?
ZMS CABLE – Avis d’expert :
Le niveau de protection mécanique doit être évalué en fonction des conditions réelles et futures du site.
- Câble non armé : Adapté aux poses en conduits, chemins de câbles ou environnements protégés, sans contrainte mécanique significative.
- Câble armé (SWA / STA) : Recommandé pour la pose enterrée, sous béton ou dans des zones exposées aux chocs, à l’écrasement ou aux agressions extérieures.
Bon réflexe d’ingénierie ZMS CABLE :
Lorsque l’environnement est incertain ou susceptible d’évoluer, l’armure constitue souvent un investissement préventif rentable.
4. Conditions climatiques et durée de vie : quels critères prendre en compte ?
ZMS CABLE – Avis d’expert :
La fiabilité à long terme d’un câble IEC 60502 dépend fortement du choix des matériaux d’isolation et de gaine.
- Les isolants XLPE, EPR ou HEPR offrent une excellente tenue thermique et un vieillissement maîtrisé.
- Les gaines PVC, PE ou LSZH sont sélectionnées selon l’humidité, l’exposition UV, les agents chimiques et les exigences environnementales.
- Une étanchéité longitudinale est fortement recommandée pour les installations enterrées ou en zones humides.
Vision long terme ZMS CABLE :
Un câble IEC 60502 correctement conçu et adapté à son environnement peut dépasser 30 ans de durée de vie en exploitation normale.
FAQ – Câbles IEC 60502 ZMS CABLE
1. Les câbles IEC 60502 sont-ils adaptés à une installation enterrée ?
Oui. Les câbles IEC 60502 peuvent être installés en pose enterrée, à condition de choisir une structure adaptée :
- câble armé (SWA / STA) pour la protection mécanique
- étanchéité longitudinale recommandée en environnement humide
ZMS CABLE propose des câbles IEC 60502 conçus spécifiquement pour les installations enterrées.
2. Le câble IEC 60502 basse tension possède-t-il une couche semi-conductrice ?
Non. Les câbles IEC 60502-1 (basse tension) ne nécessitent pas de couche semi-conductrice ni d’écran métallique.
Ces éléments sont obligatoires uniquement pour les câbles IEC 60502-2 (moyenne tension), afin d’assurer le contrôle du champ électrique et la mise à la terre.
3. Les câbles IEC 60502 peuvent-ils être fabriqués sur mesure ?
Oui. Chez ZMS CABLE, les câbles IEC 60502 sont disponibles en configurations standard ou personnalisées, incluant :
- type de conducteur
- matériau d’isolation et de gaine
- armure, étanchéité, conditions climatiques spécifiques
La fabrication sur mesure permet d’optimiser sécurité, durabilité et budget.
4. Quelle est la durée de vie d’un câble IEC 60502 ?
Un câble IEC 60502 correctement conçu et installé peut atteindre une durée de vie de 30 ans ou plus, selon :
- les conditions d’exploitation
- l’environnement d’installation
- le choix des matériaux (XLPE, EPR, gaine LSZH, etc.)
Services et Logistique ZMS CABLE
- Fabrication personnalisée (OEM/ODM) : ZMS conçoit et produit des câbles sur mesure selon vos spécifications techniques, avec personnalisation du marquage, des couleurs et de l’emballage. Nos produits peuvent être adaptés pour répondre aux normes internationales (GB, IEC, BS, NFC, ASTM, DIN, etc.) et aux exigences spécifiques de chaque projet.
- Qualité certifiée : Tous les câbles sont testés avant expédition et conformes aux certifications CE, IEC et ISO. Des rapports de test détaillés peuvent être fournis sur demande pour garantir la fiabilité et la sécurité de vos installations.
- Emballage et protection : Les câbles ZMS sont soigneusement emballés sur bobines en bois, boîtes en carton ondulé ou tambours métalliques. Les extrémités sont hermétiquement scellées avec du film plastique ou BOPP pour prévenir l’humidité. Le marquage extérieur peut être personnalisé avec des matériaux imperméables.
- Support technique et service client : Nos ingénieurs et conseillers vous accompagnent dans le choix des câbles les plus adaptés à vos installations. Nous offrons des services de consultation complets, incluant l’assistance technique et la gestion de projet, pour garantir que chaque étape de votre commande soit couverte de manière professionnelle.
- Services d’installation : ZMS propose deux options pour vos projets électriques :
Option A (dirigée par ZMS) : Envoi d’ingénieurs et d’une équipe de supervision sur site pour fournir conseils techniques, programmes d’installation et tests finaux. Les frais de voyage, hébergement, per diem et traduction sont à prévoir.
Option B (sous-traitance locale) : Collaboration avec des entreprises locales qualifiées pour l’installation, avec formation technique, supervision sur site et vérification de la conformité assurées par ZMS.
Câble IEC 60502
- All Posts
- Actualité
- Blog
- Types de câbles électriques
septembre 23, 2025/
Le câble N2XSY est un câble de moyenne tension (MV) avec isolation XLPE et gaine PVC, conçu pour la distribution...
- All Posts
- Actualité
- Blog
- Types de câbles électriques
juillet 25, 2025/
Câble N2XY Câble de puissance basse tension 0,6/1 kV, idéal pour les installations fixes industrielles et tertiaires Conducteur en cuivre...
Pour plus de détails sur chaque câble, consultez les pages produits correspondantes. Notre équipe reste également à votre disposition pour vous aider à choisir une solution adaptée à vos besoins techniques.
