Câble Blindé
Les câbles blindés produits par ZMS offrent une excellente protection contre les interférences électromagnétiques (EMI) et les perturbations radiofréquences (RFI), garantissant une transmission stable dans les environnements électriques complexes.
Nous proposons une large gamme de câbles blindés avec diverses spécifications et structures, fabriqués à partir de matériaux de haute qualité, robustes et durables.
En outre, nous offrons un service de personnalisation pour répondre aux besoins spécifiques de chaque projet.
Types de câbles blindés disponibles chez ZMS Cable
Classification par type de blindage

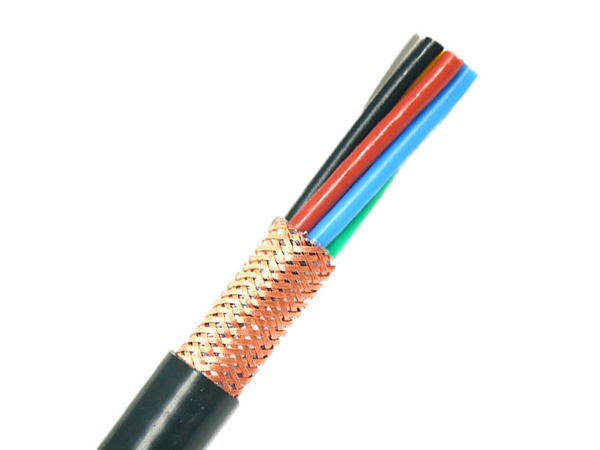

Câble blindé à tresse de cuivre
- Blindage par fils de cuivre tressés – haute efficacité EMI/RFI
- Conductivité supérieure à l’aluminium
- Plus robuste et plus durable – idéal pour les environnements intensifs
- Recommandé pour les VFD, armoires et systèmes de commande
Câble blindé à feuille d’aluminium
- Blindage par ruban d’aluminium laminé – couverture EMI haute fréquence à 100 %
- Léger, économique, et facile à produire en grande série.
- Excellente performance pour la transmission de signaux numériques ou analogiques
- Recommandé pour les réseaux de communication, vidéosurveillance et câblages tertiaires

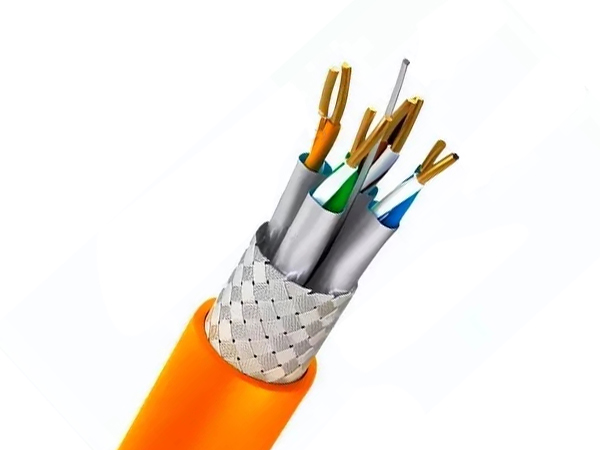

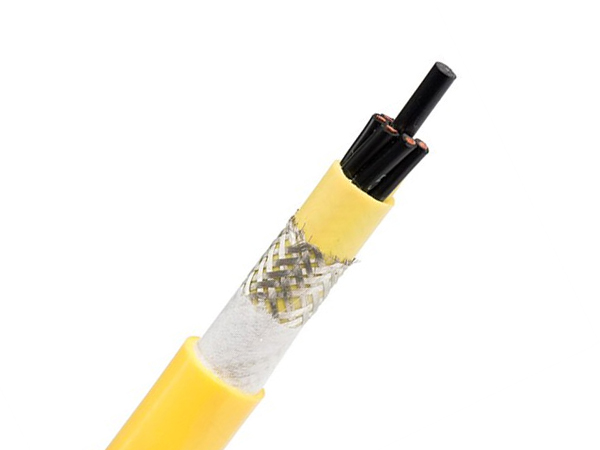

Câble avec double blindage
- Blindage combiné (ruban d’aluminium + tresse de cuivre) – excellente protection EMI/RFI sur large bande
- Résistance mécanique renforcée, fiabilité accrue dans les environnements perturbés
- Idéal pour les signaux sensibles nécessitant une grande stabilité
- Recommandé pour les variateurs de fréquence, automatismes industriels et câblages de commande
Classification par application industrielle
Les différents environnements industriels ont des exigences différentes en matière de compatibilité électromagnétique, de résistance mécanique, de stabilité du signal, etc. des câbles. Voici une classification et une description des caractéristiques des câbles blindés pour les principaux scénarios industriels :

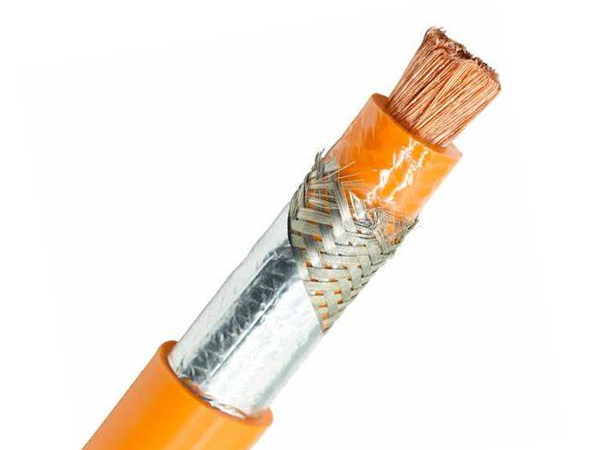

Câble blindé pour l’automatisation industrielle
- Les équipements d’automatisation industrielle échangent un grand nombre de signaux de commande à basse tension, sensibles aux interférences.
- Les câbles blindés destinés à ces applications offrent une excellente protection contre les interférences croisées (diaphonie) tout en restant souples et faciles à poser dans des environnements restreints et complexes.
- Recommandé pour les robots industriels, lignes de convoyage et réseaux PLC nécessitant une transmission rapide et fiable.

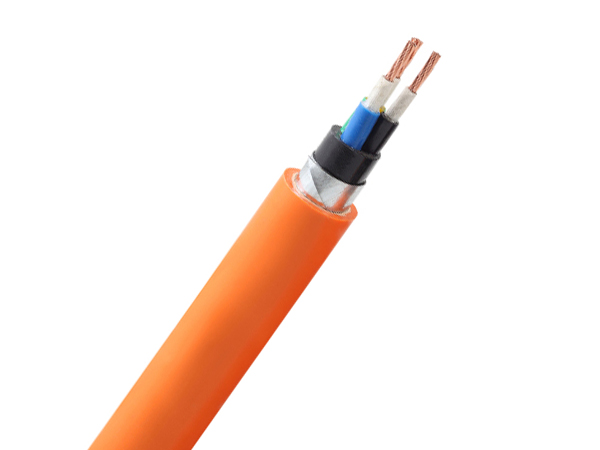

Câble blindé pour instrumentation et contrôle
- Les câbles d’instrumentation transmettent principalement des signaux analogiques de tension/courant faibles et sont extrêmement sensibles aux interférences externes.
- Ce type de câble adopte une structure à faible capacité et à faible bruit pour garantir la précision du signal et constitue un maillon essentiel des systèmes de contrôle de haute précision.
- Recommandé pour les environnements exigeants tels que la surveillance des procédés, les capteurs de température, de pression ou de débit, ainsi que le câblage des systèmes DCS.

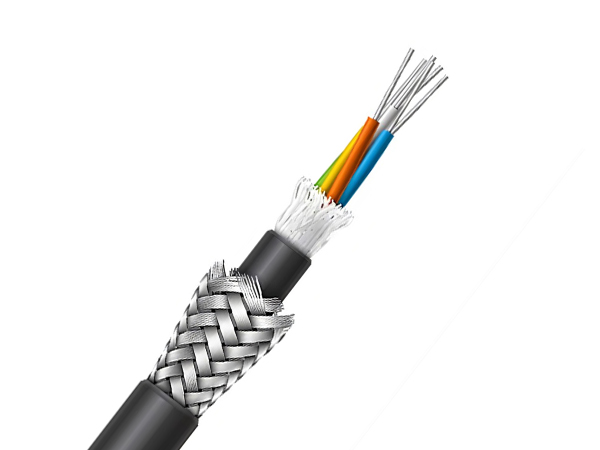

Câble blindé pour réseaux de communication
- Les communications numériques exigent une large bande passante, un faible taux d’erreur et une transmission rapide.
- Ces câbles sont spécialement conçus pour offrir une excellente protection contre les interférences haute fréquence et garantir l’intégrité du signal.
- Ils intègrent souvent une structure en paires torsadées pour optimiser la performance en environnement perturbé.
- Recommandé pour les réseaux Ethernet industriels, les systèmes de vidéosurveillance et les bus de communication RS485.

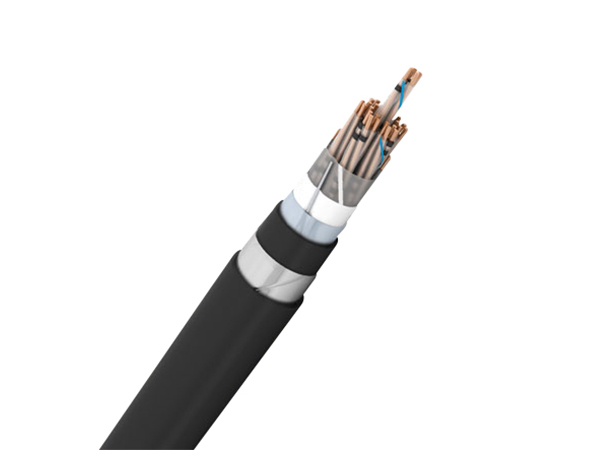

Câble blindé pour environnements ferroviaires et tunnels
- Sa structure est robuste, ignifuge et résistante à l’humidité, entre autres propriétés, conformément à la réglementation du transport ferroviaire.
- Il maintient la stabilité du signal dans des environnements à fortes vibrations, à forte humidité et à fortes interférences.
- Recommandé pour le câblage des signaux ferroviaires, les projets de métro, l’éclairage et la communication dans les tunnels, ainsi que le câblage souterrain.
Classification par désignation et normes

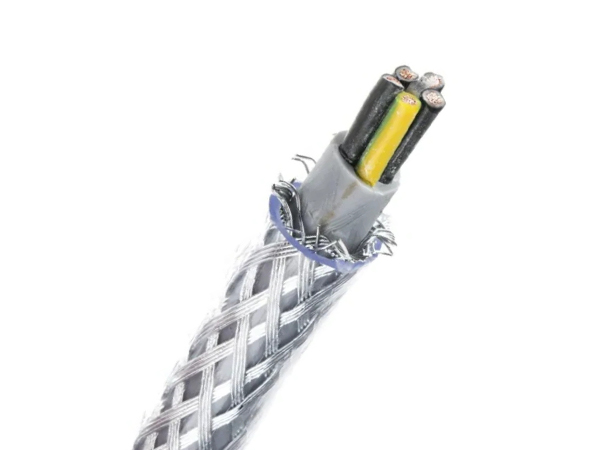

Câble SY, CY blindé
- Ces câbles sont conformes aux normes BS 6500 / BS EN 50525. Largement utilisés dans l’automatisation, la fabrication de machines et le câblage tertiaire en Europe.
- SY : câble de commande avec tresse en fils d’acier galvanisé – excellente protection mécanique.
- CY : câble blindé par tresse de cuivre – protection efficace contre les interférences EMI.
Câble KVVP, KVVRP, autres modèles asiatiques

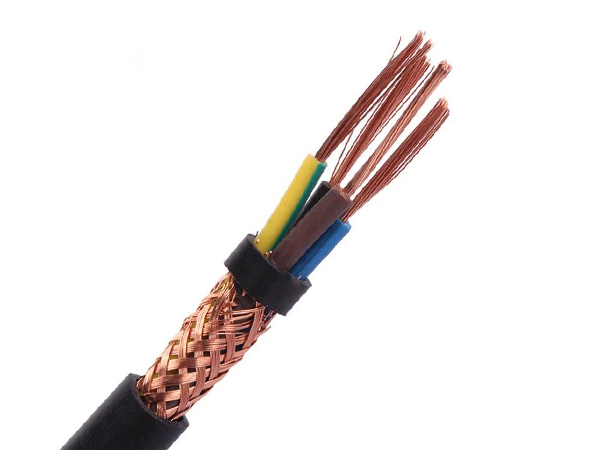

- KVVP : Blindage par tresse de cuivre, câble rigide destiné à une pose fixe. Offre une protection EMI stable en environnement statique (gaines, tranchées techniques).

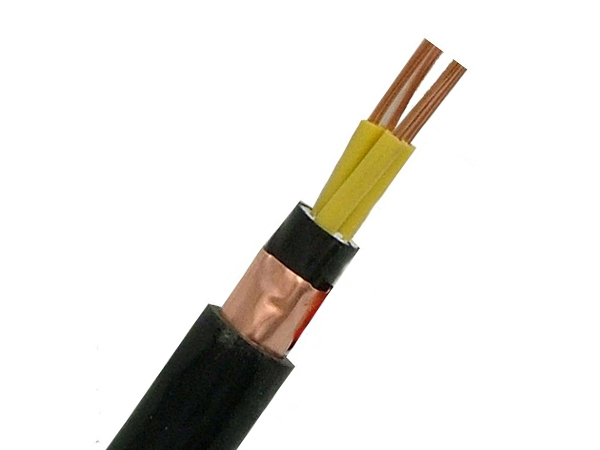

- KVVRP : Blindage par tresse de cuivre ou de cuivre étamé, câble flexible conçu pour les installations avec mouvements fréquents ou parcours complexes (ex. câblage interne d’équipements). Meilleure résistance mécanique et grande souplesse.
- Largement utilisés dans les systèmes de contrôle industriels en Chine et dans plusieurs pays asiatiques tels que le Vietnam ou la Thaïlande.
Câble conforme à la norme CEI/IEC (ex: IEC 60228, IEC 60502)
- ZMS produit des câbles blindés conformément aux normes internationales telles que IEC, BS afin de garantir la qualité, la sécurité et la performance.
- La conformité aux exigences européennes et internationales pour les installations industrielles et tertiaires peut être assurée.
- En outre, ZMS propose des services de personnalisation des câbles et des services OEM/ODM pour répondre à toutes vos exigences..
Classification par structure de conducteur
Câble blindé multiconducteur
- Composé de plusieurs conducteurs isolés sous la même gaine, ce type de câble permet la transmission simultanée de plusieurs signaux.
- Il offre une excellente organisation des circuits, réduit les risques de parasites croisés, et simplifie l’installation.
- Idéal pour les systèmes de commande, les signaux de capteurs ou les équipements audio/vidéo.

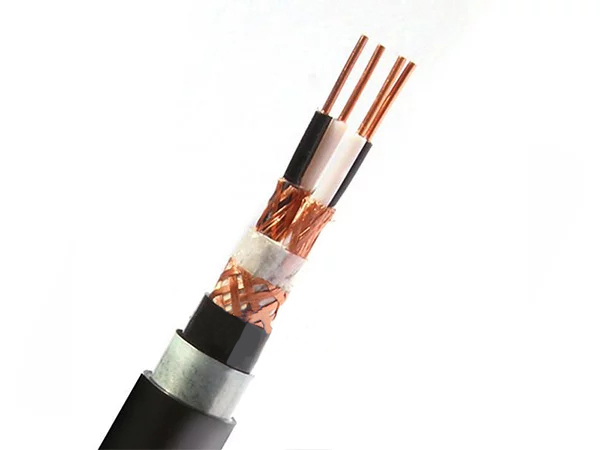

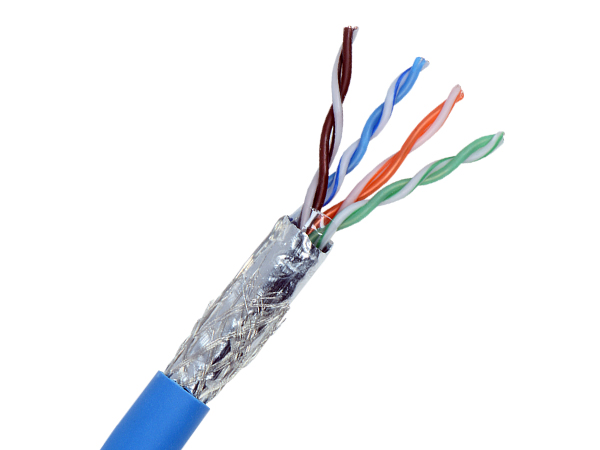

Câble blindé à paires torsadées
- Chaque paire est torsadée pour compenser les interférences électromagnétiques, puis blindée globalement ou individuellement.
- Cette structure garantit une excellente immunité CEM, particulièrement efficace pour la transmission différentielle et les signaux basse tension sensibles.
- Recommandé pour les bus de terrain (RS485, PROFIBUS), les capteurs analogiques ou les réseaux de communication industriels.
Câble blindé avec conducteur en cuivre souple
- Utilise des conducteurs multi-brins haute flexibilité, conformes à la norme IEC 60228 – Classe 5.
- Idéal pour les applications nécessitant des mouvements fréquents ou des rayons de courbure réduits，tout en garantissant une bonne conductivité et durabilité.
- Parfait pour les chaînes porte-câbles, les bras robotisés et les installations compactes.
Paramètres des câbles blindés ZMS
| Modèle AWG | Conducteur | Isolation | Jacket | |||
| Diamètre du conducteur | Résistance maximale à 20 °C | Épaisseur | Diamètre extérieur (OD) | Épaisseur | Diamètre min. | |
| (NO/mm) | MΩ/km | mm | mm | mm | mm | |
| 30 | 7/0.1 | 381 | 0.4 | 1.1 | 0.5 | 2.1 |
| 28 | 7/0.127 | 239 | 0.4 | 1.2 | 0.5 | 2.2 |
| 26 | 7/0.16 | 150 | 0.4 | 1.3 | 0.5 | 2.3 |
| 24 | 11/0.16 | 942 | 0.4 | 1.4 | 0.5 | 2.4 |
| 22 | 17/0.6 | 59.4 | 0.4 | 1.55 | 0.5 | 2.55 |
| 20 | 26/0.16 | 36.7 | 0.44 | 1.80 | 0.55 | 2.85 |
| 18 | 41/0.16 | 23.2 | 0.44 | 2.05 | 0.55 | 3.5 |
| 16 | 26/0.254 | 14.6 | 0.46 | 2.4 | 0.56 | 3.8 |
Avantages des Câbles Blindés ZMS Cable
Qualité supérieure : Tous nos câbles sont fabriqués avec des matériaux de haute qualité pour assurer leur longévité et leur robustesse.
Options personnalisées : Nous proposons des solutions sur mesure adaptées à vos besoins spécifiques.
Conformité aux normes : Tous nos produits respectent les normes internationales, y compris ISO et CE.
Support technique dédié : Une équipe d’experts prête à vous accompagner à chaque étape de votre projet.
Service de la société ZMS
Service de surproduction
ZMS dispose d’une large gamme de câble armé et de conducteurs. Nous fournissons des services attentionnés et des solutions de projet professionnelles à tous ceux qui en ont besoin.
Services de certification de la qualité
Les câbles ZMS sont fabriqués conformément aux normes GB, IEC, BS, NFC, ASTM, DIN et autres normes internationales. Notre équipe technique peut personnaliser les produits de câble qui répondent à vos exigences en fonction de vos besoins.
Service clientèle professionnel
ZMS fournit des services de consultation professionnelle gratuits pour vous fournir des services de solution de projet à guichet unique et des solutions de livraison de produits rapides.
Services de livraison et d’expédition
ZMS fournit de câble armé de haute qualité, mais aussi de bonnes solutions de livraison. Tout en assurant la sécurité de la livraison des produits, nous fournissons les meilleures solutions d’emballage et de transport, réduisant ainsi considérablement les coûts de transport des clients.
Emballage de ZMS
Les câbles ZMS sont emballés sous forme de bobines en bois, de boîtes en carton ondulé et de bobines. Les extrémités des câbles sont scellées avec une bande autocollante BOPP et un capuchon d’étanchéité non hygroscopique pour protéger les extrémités des câbles de l’humidité. Nous pouvons imprimer les marques requises sur l’extérieur du fût à l’aide d’un matériau imperméable, conformément aux exigences du client.
