Câble Moyenne Tension
Les câbles moyenne tension sont destinés à la transmission et à la distribution d’énergie électrique sur des installations fixes, pour des tensions nominales comprises entre 1 kV et 35 kV, au-delà de la basse tension. Ils sont couramment utilisés dans les réseaux de distribution, les sites industriels et les infrastructures électriques.
En tant que fabricant spécialisé, ZMS CABLE produit une large gamme de câbles moyenne tension à conducteur en cuivre ou en aluminium, disponibles avec différents types d’isolation et de gaines, notamment XLPE, PVC, PE, EPR et LSZH, ainsi que des versions armées par fils d’acier ou d’aluminium, offrant une protection mécanique renforcée pour les installations souterraines et industrielles.
Structure générale d’un câble moyenne tension
| Élément | Fonction principale |
| Conducteur (Cuivre / Aluminium) | Transport du courant électrique |
| Écran semi-conducteur interne | Uniformisation du champ électrique autour du conducteur |
| Isolation (XLPE / EPR / HEPR) | Protection diélectrique et tenue en tension |
| Écran semi-conducteur externe | Contrôle du champ électrique et protection de l’isolation |
| Écran métallique (fils ou ruban cuivre) | Mise à la terre et évacuation des courants de défaut |
| Ruban liant (binder) | Maintien mécanique des couches internes |
| Gaine intérieure (optionnelle) | Séparation entre l’armure et l’écran métallique |
| Armure métallique (optionnelle) | Protection mécanique contre les chocs et contraintes extérieures |
| Gaine extérieure (PVC / PE / LSZH) | Protection contre l’humidité, les UV et les agressions chimiques |
Types de câbles moyenne tension disponibles chez ZMS Cable
Câbles moyenne tension selon la structure

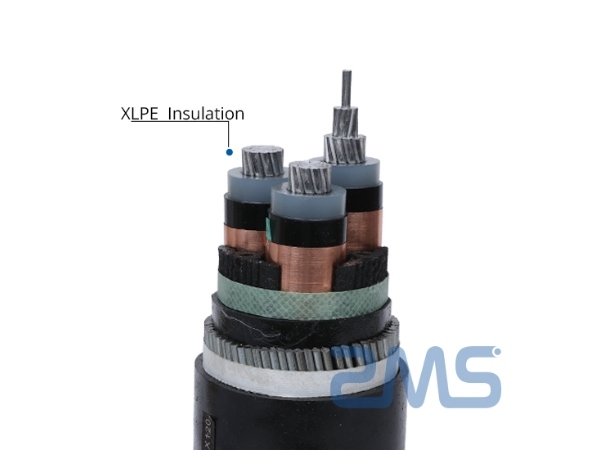

Câbles moyenne tension isolés XLPE
Les câbles moyenne tension isolés XLPE sont composés d’un conducteur en cuivre ou en aluminium. L’isolation est réalisée en polyéthylène réticulé (XLPE). Selon les conditions d’installation, une armure métallique peut être ajoutée pour renforcer la protection mécanique.
L’isolation XLPE permet de supporter des températures de fonctionnement élevées. Elle présente également une très faible perte diélectrique. Ces caractéristiques sont particulièrement adaptées aux réseaux soumis à des charges électriques importantes.
Conseil d’expert ZMS CABLE :
Les câbles MT isolés XLPE sont recommandés pour les réseaux de distribution moyenne tension et l’alimentation de sites industriels lorsque le câble est soumis à des courants de service élevés ou à un fonctionnement continu.
Ils constituent un choix pertinent dans les installations souterraines ou les environnements où la tenue thermique de l’isolation est un critère prioritaire.
Câbles moyenne tension isolés PVC
Les câbles moyenne tension isolés PVC sont constitués d’un conducteur en cuivre ou en aluminium. L’isolation est réalisée en polychlorure de vinyle (PVC). Selon les besoins de l’installation, une armure métallique peut être intégrée pour assurer la protection mécanique.
L’isolation PVC se caractérise par une bonne stabilité électrique et une mise en œuvre simple. Elle convient aux températures de service modérées et aux conditions d’exploitation standard. Cette solution permet également un bon compromis entre performance et coût.
Conseil d’expert ZMS CABLE :
Les câbles MT isolés PVC sont recommandés pour les réseaux de distribution moyenne tension simples, les installations intérieures ou les projets où les contraintes thermiques sont limitées.
Ils constituent un choix adapté lorsque la facilité d’installation et la maîtrise du budget priment sur les exigences de charge élevée ou de fonctionnement intensif.
Câbles moyenne tension à isolation en caoutchouc (EPR)
Conducteur cuivre ou aluminium + isolation en caoutchouc EPR + écrans semi-conducteurs + armure (optionnelle) + gaine de protection (PVC ou LSZH).
Caractéristiques :
- Très bonne flexibilité, même en sections élevées
- Excellente tenue thermique et électrique
- Bonne résistance à l’humidité et aux vibrations
Conseil d’expert ZMS CABLE :
Les câbles MT à isolation EPR sont particulièrement adaptés aux environnements contraignants, où la flexibilité et la stabilité thermique sont essentielles. Ils sont recommandés pour les installations industrielles, les centrales électriques, les sites miniers, ainsi que les zones soumises à des vibrations ou à des mouvements mécaniques.
Dans les projets nécessitant des rayons de courbure réduits, des cheminements complexes ou des conditions d’exploitation sévères, l’EPR constitue souvent une alternative plus fiable que le PVC ou le XLPE.
Câbles moyenne tension armés
Les câbles moyenne tension armés sont constitués d’un conducteur en cuivre ou en aluminium, d’une isolation XLPE ou EPR, d’un écran métallique, d’une armure en fils d’acier ou en rubans métalliques, et d’une gaine extérieure de protection.
Caractéristiques :
- Protection mécanique renforcée
- Résistance accrue aux chocs et aux contraintes extérieures
- Adapté aux installations exposées ou non protégées
Conseil d’expert ZMS CABLE
Les câbles moyenne tension armés sont recommandés lorsque le câble est exposé à des risques mécaniques, notamment en pose enterrée, en environnement industriel ou dans des zones où la protection naturelle est insuffisante.
Lorsque les conditions d’installation sont maîtrisées (locaux techniques, chemins de câbles, pose protégée), une version non armée peut être privilégiée afin de réduire les coûts et simplifier la mise en œuvre.
Câbles moyenne tension selon les normes
Câble moyenne tension IEC 60502
Les câbles moyenne tension conformes à la norme IEC 60502 sont conçus avec des conducteurs en cuivre ou en aluminium, une isolation XLPE, des écrans semi-conducteurs et métalliques, ainsi qu’une gaine extérieure adaptée aux conditions d’installation, avec ou sans armure selon le projet.
Caractéristiques :
- Norme internationale de référence pour les câbles MT
- Couvre les tensions nominales de 1 kV à 35 kV
- Exigences strictes en matière de performance électrique et de sécurité
Conseil d’expert ZMS CABLE
La norme IEC 60502 est particulièrement recommandée pour les projets internationaux, les réseaux de distribution électrique, et les infrastructures industrielles où la conformité aux standards reconnus est un critère clé d’appel d’offres.
Elle facilite la compatibilité entre équipements, la validation technique par les bureaux d’études et l’acceptation par les autorités ou les clients finaux.
Chez ZMS CABLE, les câbles MT IEC 60502 peuvent être configurés (conducteur, armure, gaine) afin de répondre précisément aux conditions d’installation et aux exigences du projet, tout en respectant strictement la norme.
Câbles moyenne tension conformes aux normes EN
Les câbles moyenne tension conformes aux normes EN présentent une structure similaire aux câbles IEC, avec des conducteurs en cuivre ou en aluminium, une isolation XLPE, des écrans adaptés et une gaine extérieure répondant aux exigences européennes, avec ou sans armure selon l’installation.
Caractéristiques :
- Normes européennes largement utilisées dans les projets UE
- Compatibilité avec les réseaux et équipements européens
- Exigences renforcées en matière de sécurité et de qualité
Conseil d’expert ZMS CABLE
Les normes EN sont particulièrement recommandées pour les projets européens, les infrastructures publiques et les installations industrielles devant répondre à des exigences réglementaires spécifiques au marché européen. Dans de nombreux cas, les câbles conformes aux normes EN sont également alignés sur IEC 60502, facilitant ainsi leur intégration dans des projets internationaux.
Chez ZMS CABLE, nous accompagnons nos clients pour déterminer si une conformité IEC, EN ou combinée est la plus adaptée au cahier des charges.
Câbles moyenne tension pour applications spécifiques
Câbles moyenne tension souterrains
Conducteur cuivre ou aluminium + isolation XLPE ou EPR + écran métallique + gaine extérieure PE/PVC + armure (optionnelle).
Caractéristiques
- Isolation renforcée pour pose enterrée
- Bonne résistance à l’humidité et aux contraintes thermiques
- Faibles pertes électriques sur moyenne distance
Conseil d’expert ZMS CABLE
Les câbles MT souterrains sont recommandés pour les réseaux urbains, parcs industriels et infrastructures publiques où la protection contre les intempéries et l’esthétique sont prioritaires.
Pour les sols agressifs ou zones à trafic lourd, ZMS CABLE recommande une armure métallique et une gaine PE résistante à l’humidité.
Câbles moyenne tension industriels
Conducteur cuivre ou aluminium + isolation XLPE + écran semi-conducteur + gaine extérieure robuste + armure (selon installation).
Caractéristiques
- Capacité élevée de courant
- Bonne résistance thermique et mécanique
- Adapté aux environnements industriels sévères
Conseil d’expert ZMS CABLE
Ces câbles sont adaptés aux usines, raffineries, centrales électriques et grandes installations industrielles. ZMS CABLE recommande l’isolation XLPE pour les charges continues et les environnements à température élevée.
câble moyenne tension sous-marin
Conducteur cuivre ou aluminium + isolation XLPE ou EPR + écrans semi-conducteurs + armure métallique renforcée + gaine extérieure étanche et résistante à la corrosion.
Caractéristiques :
- Excellente étanchéité pour immersion permanente
- Protection mécanique élevée contre les contraintes marines
- Stabilité électrique adaptée aux réseaux MT (1–35 kV)
Conseil d’expert ZMS CABLE :
Les câbles moyenne tension sous-marins sont recommandés pour les liaisons électriques courtes à moyennes distances, telles que l’alimentation d’îles, de zones côtières, de ports, de stations de pompage ou d’installations industrielles proches du littoral. Dans ces environnements, la résistance à l’eau, la protection mécanique et la durabilité à long terme sont prioritaires par rapport à la flexibilité.
Chez ZMS CABLE, nous conseillons de définir précisément la profondeur de pose, la nature du fond marin et les contraintes mécaniques afin d’adapter l’armure et la gaine extérieure au projet.
Quelles sont les applications du câble moyenne tension ?
Les câbles moyenne tension sont utilisés dans de nombreuses applications, notamment :
- Alimentation électrique des bâtiments, des usines et des installations industrielles.
- Transport d’énergie électrique sur de longues distances dans les réseaux de distribution d’électricité.
- Alimentation des systèmes électriques de transport, tels que les trains et les trams.
- Alimentation des systèmes de production d’énergie renouvelable, tels que les éoliennes et les centrales solaires.
- Alimentation de la charge des grands équipements électriques, tels que les transformateurs et les moteurs électriques industriels.
- Alimentation des systèmes électriques maritimes et portuaires.
Service de la société ZMS
Service de surproduction
ZMS dispose d’une large gamme de câbles et de conducteurs. Nous fournissons des services attentionnés et des solutions de projet professionnelles à tous ceux qui en ont besoin.
Services de certification de la qualité
Les câbles ZMS sont fabriqués conformément aux normes GB, IEC, BS, NFC, ASTM, DIN et autres normes internationales. Notre équipe technique peut personnaliser les produits de câble qui répondent à vos exigences en fonction de vos besoins.
Service clientèle professionnel
ZMS fournit des services de consultation professionnelle gratuits pour vous fournir des services de solution de projet à guichet unique et des solutions de livraison de produits rapides.
Services de livraison et d’expédition
ZMS fournit des câbles de haute qualité, mais aussi de bonnes solutions de livraison. Tout en assurant la sécurité de la livraison des produits, nous fournissons les meilleures solutions d’emballage et de transport, réduisant ainsi considérablement les coûts de transport des clients.
Emballage de ZMS
Les câbles ZMS sont emballés sous forme de bobines en bois, de boîtes en carton ondulé et de bobines. Les extrémités des câbles sont scellées avec une bande autocollante BOPP et un capuchon d’étanchéité non hygroscopique pour protéger les extrémités des câbles de l’humidité. Nous pouvons imprimer les marques requises sur l’extérieur du fût à l’aide d’un matériau imperméable, conformément aux exigences du client.
