Câble ADSS

Câble ADSS

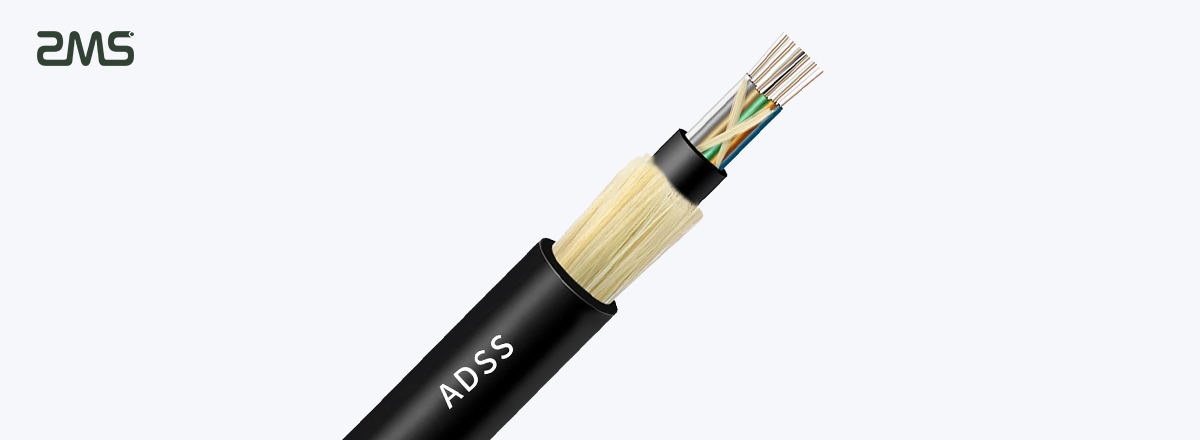

Le câble ADSS est composé de fibres optiques entourées d’un matériau diélectrique (non-conducteur), ce qui élimine le besoin de conducteurs métalliques ou d’éléments de résistance tels que des fils d’acier.

Le matériau diélectrique fournit également une isolation pour protéger les fibres optiques des interférences électriques. Le câble peut ainsi être suspendu directement à des poteaux ou à des tours, ce qui peut réduire le coût et la complexité de l’installation par rapport à d’autres types de câbles à fibres optiques.

Le câble ADSS de ZMS a une construction unique, une bonne isolation, une résistance aux températures élevées et une grande résistance à la traction. Ils fonctionnent de manière fiable et excellente dans leurs applications.

Description de ZMS ADSS

ADSS cable’s full name is All Dielectric Self Supporting Cable, which is also called non-metallic all-dielectric self-supporting fiber optic cable.

It is widely used in power communication systems for its advantages of large fiber core number, lightweight, no metal (all-medium), and can be set up with power lines and towers, generally without power outage construction.

The cable is a composite fiber optic cable made by winding the fiber bundle around the central reinforcement, and then protected by insulation, waterproofing, reinforcement, sheathing, and other protective measures.

ZMS ADSS fiber optic cable has the characteristics of full dielectric, metal-free, non-conductive, small cable diameter, high tensile strength, low coefficient of linear expansion, wide temperature adaptability, etc.

OPGW câble à fibres optiques

ADSS – Structure en Tube Central

La structure du tube central d’un câble à fibres optiques ADSS est généralement constituée d’un matériau tel que le plastique ou le verre, et sert à protéger les fibres optiques des dommages mécaniques et environnementaux.

Structure:Le tube central est généralement composé d’un ou plusieurs tubes individuels, chacun contenant un certain nombre de fibres optiques. Il est aussi généralement entouré d’éléments de résistance, tels que des fils d’aramide ou des fibres de verre, afin de fournir une protection mécanique supplémentaire et d’aider à maintenir la forme du câble.

Caractéristiques :Ce type permet d’obtenir des longueurs de fibres plus importantes. Il est préférable de le déployer pour les applications à grande portée.

Obtenez un Devis

paramétrique Diamètre extérieur du câble à fibres optiques(mm) Poids(kg/km) Surface de la section transversale du câble à fibres optiques(mm²) résistance à la traction(kN) coefficient de dilatation(1/℃)
F4 11.6 109.9 105.68 9 9.32
F6 12 116.8 112.7 16.2 5.28
F9 12.3 122 117.9 21.6 3.78
F11 12.5 127.1 123.01 27 2.8
F13 12.8 132.2 128.19 32.4 2.12
Structure de l'OPGW

ADSS – Structure en Toron

La structure toronnée est un type de câble conçu pour fournir un environnement sûr et protecteur pour les fibres optiques et pour aider à garantir la fiabilité et les performances à long terme du câble, en plus de fournir de meilleures propriétés mécaniques au câble.

Structure:Dans un câble à structure torsadée, les fibres optiques sont disposées dans un tube lâche fait d’un matériau tel que le plastique. Ces tubes lâches sont ensuite entourés d’une couche d’éléments de résistance,pour assurer la protection mécanique des fibres.Les éléments de résistance sont recouverts d’un revêtement résistant aux UV afin de les protéger des dommages environnementaux.

Caractéristiques: Ce type permet d’obtenir des longueurs de fibres plus importantes. Il est préférable de le déployer pour les applications à grande portée.

Obtenez un Devis

Diamètre extérieur (mm) Tension de travail (kN) Poids(kg/km) Longueur de la rupture (kN) Module d'élasticité CSA(kN/mm²)
12.5 1.5 125 10 7.6
13.0 2.25 132 15 8.3
13.3 3.0 137 20 9.45
13.6 3.36 145 24 10.8
14.5 5.4 164 36 13.6

Comment Installer Le Câble ADSS ?

L’installation d’un câble ADSS comporte plusieurs étapes, notamment la planification, la préparation et l’exécution de l’installation. Voici un aperçu du processus :

Planification : Il s’agit de déterminer le trajet du câble, d’identifier les obstacles et les dangers potentiels, et d’évaluer l’état des pylônes de lignes électriques et des autres structures.

Préparation : Il s’agit d’obtenir tous les permis, équipements et outils nécessaires, ainsi que de former le personnel qui participera à l’installation. Il faut également préparer les pylônes en les nettoyant et en vérifiant qu’ils ne sont pas endommagés.

Toronnage : Cette étape consiste à préparer le câble pour l’installation. Les fibres sont placées dans un tube central et recouvertes d’un revêtement protecteur. Ensuite, le câble est toronné en un seul faisceau avec plusieurs fibres à l’intérieur.

Installation du matériel : Cette étape consiste à fixer le matériel aux pylônes de lignes électriques. Cela comprend l’installation de supports, de pinces et d’autres équipements pour fixer le câble en place.

Passage du câble : Cette étape consiste à tirer le câble à travers les supports et les pinces et à l’attacher aux pylônes. Le câble est tendu et fixé en place à l’aide de matériel spécialisé.

Test et mise en service : Une fois le câble installé, il doit être testé pour détecter tout défaut ou dommage. Cette étape consiste à effectuer divers tests pour s’assurer que le câble fonctionne correctement et transmet les données correctement.

Il est important de noter que l’installation du câble en fibre optique ADSS doit être effectuée par des professionnels et avec toutes les mesures de sécurité en place. Il s’agit d’un travail technique, qui nécessite également des outils et des équipements spécifiques, et une formation adéquate est essentielle.

Service de la société ZMS

Service de surproduction
ZMS dispose d’une large gamme de câbles et de conducteurs. Nous fournissons des services attentionnés et des solutions de projet professionnelles à tous ceux qui en ont besoin.

Services de certification de la qualité
Les câbles ZMS sont fabriqués conformément aux normes GB, IEC, BS, NFC, ASTM, DIN et autres normes internationales. Notre équipe technique peut personnaliser les produits de câble qui répondent à vos exigences en fonction de vos besoins.

Service clientèle professionnel
ZMS fournit des services de consultation professionnelle gratuits pour vous fournir des services de solution de projet à guichet unique et des solutions de livraison de produits rapides.

Services de livraison et d’expédition
ZMS fournit des câbles de haute qualité, mais aussi de bonnes solutions de livraison. Tout en assurant la sécurité de la livraison des produits, nous fournissons les meilleures solutions d’emballage et de transport, réduisant ainsi considérablement les coûts de transport des clients.

Emballage de ZMS
Les câbles ZMS sont emballés sous forme de bobines en bois, de boîtes en carton ondulé et de bobines. Les extrémités des câbles sont scellées avec une bande autocollante BOPP et un capuchon d’étanchéité non hygroscopique pour protéger les extrémités des câbles de l’humidité. Nous pouvons imprimer les marques requises sur l’extérieur du fût à l’aide d’un matériau imperméable, conformément aux exigences du client.
