Câble Basse Tension
Les câbles basse tension (Câbles BT) sont utilisés pour la transmission d’énergie électrique à des tensions nominales allant jusqu’à 1 kV. Ils sont composés de conducteurs en cuivre ou en aluminium, d’un isolant en PVC, XLPE ou LSZH, et parfois d’un blindage ou d’une gaine pour une protection accrue. Ces câbles répondent aux normes internationales telles que IEC 60228, NF C 32-070 et BS 7671, et sont utilisés dans les installations résidentielles, industrielles ainsi que pour les réseaux de distribution d’énergie.
ZMS Cable propose une large gamme de câbles basse tension, disponibles avec différents types d’isolation et de gainage adaptées aux besoins spécifiques de chaque projet. Nos câbles en cuivre ou en aluminium sont conçus pour offrir une performance optimale et une durabilité accrue, que ce soit pour des applications résidentielles, industrielles ou commerciales. Les câbles peuvent également être personnalisés selon des exigences particulières en termes de longueur, de protection ou d’isolation.
Types de Câbles Basse Tension Disponibles chez ZMS Cable
Câbles Basse Tension par Type d'Isolation

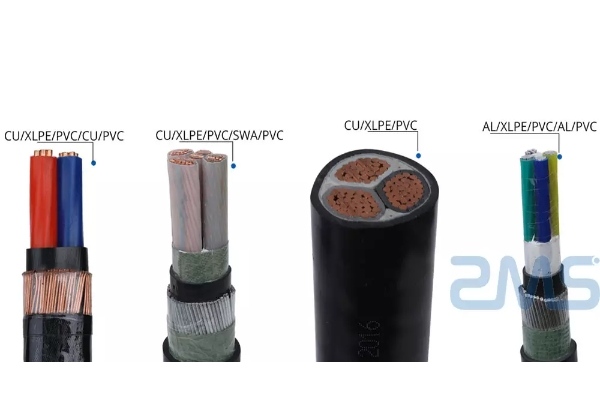

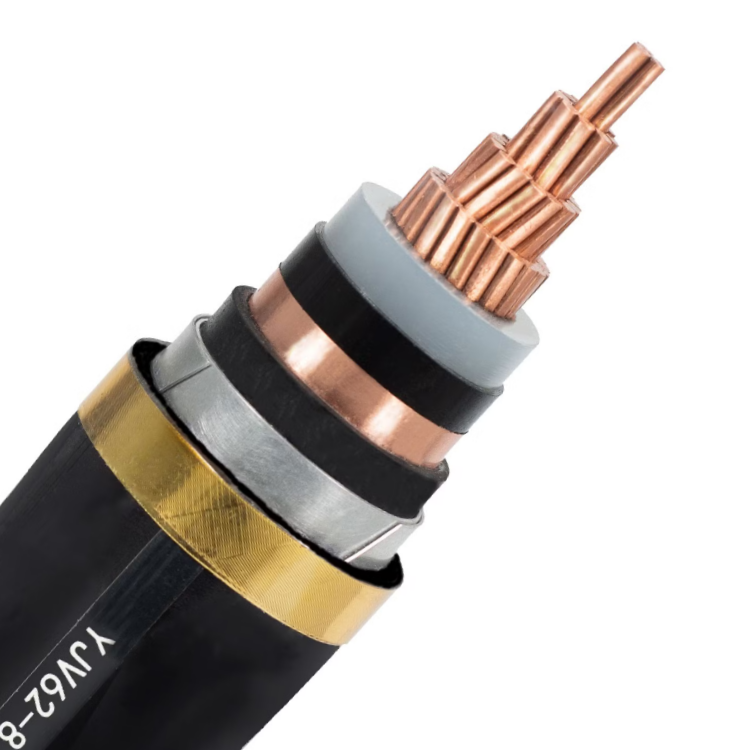

Câble Basse Tension à Isolation XLPE
Les câbles basse tension à isolation XLPE (0,6/1 kV) sont constitués d’un ou plusieurs conducteurs en cuivre ou en aluminium, isolés individuellement par une couche de polyéthylène réticulé (XLPE), conformément à la norme IEC 60502-1. Selon la conception du câble, une gaine extérieure en PVC ou LSZH peut être ajoutée, et une armure métallique intégrée si des contraintes mécaniques sont présentes.
Les câbles XLPE se distinguent par une excellente résistance à la chaleur (température de service jusqu’à 90 °C), une durabilité accrue dans le temps et une faible absorption d’humidité, offrant des performances électriques stables dans les réseaux basse tension industriels et de distribution.
Ces câbles sont couramment utilisés dans :
- Les réseaux de distribution basse tension et les tableaux électriques industriels
- Les installations en environnement à température élevée (centrales, sites industriels)
- Les infrastructures nécessitant une longue durée de vie avec entretien réduit (réseaux enterrés, bâtiments tertiaires)
Conseil d’expert ZMS
Le XLPE est à privilégier lorsque les contraintes thermiques dépassent les capacités habituelles des isolations PVC (70 °C), ou lorsque la continuité de service sur plusieurs décennies constitue un critère essentiel. Cette solution est particulièrement adaptée aux réseaux enterrés et aux sites industriels fonctionnant en continu, où le câble N2XY répond aux besoins des installations fixes basse tension standard.
Lorsque cette exigence thermique s’accompagne d’une contrainte de sécurité incendie — espaces confinés, sites classés ERP — le câble N2XCH, à isolation sans halogène et écran concentrique intégré, constitue le choix le plus adapté.
Câble Basse Tension à Isolation PVC
Les câbles basse tension à isolation PVC (300/500 V ou 450/750 V) sont constitués d’un conducteur en cuivre ou en aluminium, rigide ou souple selon l’application, conformément aux normes IEC 60227 et EN 50525-2-31. Selon les conditions d’installation, une gaine extérieure peut être ajoutée afin d’améliorer la protection mécanique. Lorsque le câble est destiné à une pose directe ou à un environnement contraignant, une armure métallique peut également être intégrée.
Les câbles PVC se distinguent par une bonne résistance mécanique, une mise en œuvre simplifiée et un excellent rapport performance / coût, avec une température de service courante jusqu’à 70 °C adaptée à la majorité des installations basse tension standard.
Ces câbles sont couramment utilisés dans :
- Le câblage électrique des bâtiments résidentiels et tertiaires (tableaux, prises, éclairage)
- Le raccordement d’appareils électroménagers et d’équipements de bureau
- Les installations fixes en intérieur ou en conduits protégés
Conseil d’expert ZMS
Le PVC reste pertinent pour la majorité des installations basse tension standard en environnement intérieur protégé, où la température de service ne dépasse pas durablement 70 °C. Le câble H07V-U convient au câblage fixe rigide des tableaux et installations bâtiment, tandis que le câble H07V-K, en version souple, s’adapte aux cheminements plus contraints. Pour le raccordement d’appareils nécessitant une flexibilité accrue, le câble H05VV-F est recommandé.
Au-delà de 70 °C, en cas de flexion répétée ou d’exigence réglementaire de réaction au feu (ERP, espaces confinés), il est conseillé de basculer vers une isolation XLPE, LSZH ou EPR.
Câble Basse Tension LSZH (Low Smoke Zero Halogen)
Contrairement aux isolations PVC ou XLPE classiques, le câble basse tension LSZH utilise des composés sans halogène et à faible émission de fumée pour l’isolation comme pour la gaine, avec des conducteurs en cuivre ou en aluminium. Une armure métallique peut être intégrée lorsque la protection mécanique du site l’exige.
Les câbles LSZH se distinguent par une émission de fumée fortement réduite et l’absence de gaz corrosifs en cas d’échauffement ou d’incendie, tout en conservant des performances électriques stables dans les conditions normales d’exploitation. Sa particularité tient donc moins à sa résistance thermique qu’à son comportement en cas d’incendie — un critère qui prime dans les espaces où l’évacuation des personnes et la protection des équipements sensibles sont en jeu.
On le retrouve principalement dans :
- Les établissements recevant du public (ERP) et les espaces confinés
- Les data centers et locaux techniques abritant des équipements sensibles
- Les tunnels, parkings souterrains et infrastructures de transport
Conseil d’expert ZMS
La question à se poser n’est pas « quelle température ? » mais « que se passe-t-il en cas d’incendie ? ». Dès que la réglementation locale impose une limitation des fumées et gaz toxiques — ce qui est souvent le cas en ERP ou en espace confiné — le LSZH s’impose indépendamment des contraintes thermiques du site. Le câble N2XH couvre les installations fixes standard nécessitant cette conformité ; pour les exigences renforcées en résistance au feu (maintien de la fonction en cas d’incendie), les câbles NHXH et NHXCH sont à privilégier.
Câble Basse Tension à Isolation EPR (Caoutchouc Éthylène-Propylène)
Les câbles basse tension à isolation EPR sont constitués de conducteurs en cuivre ou en aluminium, isolés par une couche de caoutchouc éthylène-propylène, avec une gaine extérieure adaptée aux contraintes d’usage (PVC, néoprène ou polychloroprène selon les applications). Cette isolation élastomère se distingue des isolations thermoplastiques (PVC, XLPE) par sa capacité à rester stable sous sollicitation mécanique répétée, là où ces dernières, plus rigides, finissent par se fissurer à la longue.
Cette souplesse s’accompagne d’une bonne tenue thermique, d’une résistance à l’huile, à l’ozone et aux UV, ce qui rend le câble EPR particulièrement fiable dans des conditions d’usage exigeantes où les câbles rigides s’useraient prématurément.
Ce type de câble équipe typiquement :
- Les équipements mobiles et outils portables (chantiers, ateliers)
- Les machines et équipements soumis à des mouvements fréquents
- Les installations maritimes et offshore nécessitant une résistance à l’humidité et aux hydrocarbures
Conseil d’expert ZMS
L’EPR se justifie dès que le câble est amené à bouger — enroulement, traînage, flexion répétée — un usage où le PVC ou le XLPE finissent par se fissurer. Le câble H07RN-F convient aux usages professionnels et semi-industriels nécessitant cette résistance mécanique ; pour des environnements exposés à l’huile ou à l’eau (pompes submersibles, équipements immergés), le câble H05RN-F est plus adapté.
Câbles Basse Tension par Protection Mécanique
Câble Basse Tension Blindé
À ne pas confondre avec l’armure mécanique : le blindage d’un câble basse tension basse tension répond à un besoin de compatibilité électromagnétique, pas de protection contre les chocs. Il est constitué de conducteurs en cuivre ou en aluminium, isolés individuellement, entourés d’un écran métallique — tresse de cuivre, feuillard aluminium/polyester, ou blindage combiné selon la conception retenue. Une gaine extérieure assure la protection de l’ensemble.
Ce blindage limite les perturbations électromagnétiques (EMI) entre le câble et son environnement, dans les deux sens : il protège les signaux transitant dans le câble des interférences externes, et empêche le câble lui-même de perturber les équipements sensibles à proximité.
Ce type de câble est indispensable dans :
- Les liaisons de commande et de mesure en environnement industriel (variateurs, automates, capteurs)
- Les installations à proximité d’équipements générant des perturbations électromagnétiques (moteurs, onduleurs, transformateurs)
- Les réseaux de communication et de bus de terrain nécessitant une intégrité de signal élevée
Conseil d’expert ZMS
Le blindage devient nécessaire dès que la fiabilité d’un signal de commande ou de mesure prime sur la simple continuité électrique — un défaut d’EMI peut provoquer des erreurs de lecture ou des dysfonctionnements difficiles à diagnostiquer, alors qu’un défaut purement mécanique se voit immédiatement. Le câble SY est recommandé pour les liaisons de commande et de signal en environnement industriel standard ; pour les réseaux de communication type bus RS-485, le câble RS-485 est spécifiquement adapté à la transmission de données sur de longues distances sans perte d’intégrité du signal.

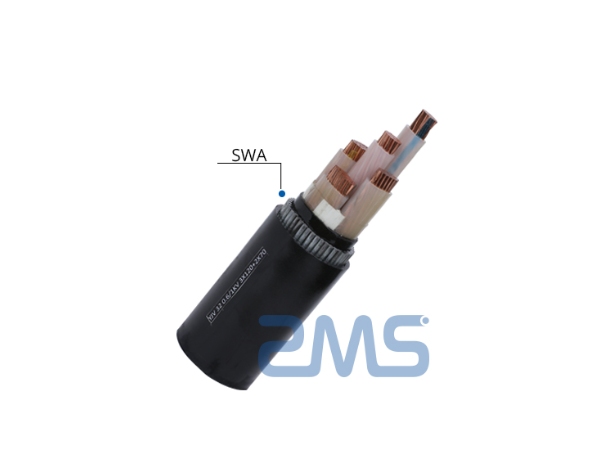

Câble Basse Tension Armé
Le câble basse tension armé intègre une armure métallique entre l’isolation et la gaine extérieure, destinée à absorber les contraintes mécaniques que le câble ne pourrait supporter seul. Cette armure peut être réalisée en fils d’acier (SWA), en feuillard d’acier (STA), ou en armure aluminium (AWA, ATA), selon la conception retenue et le niveau de protection requis par le projet.
Contrairement au blindage (qui protège le signal), l’armure protège le câble lui-même : elle résiste à l’écrasement, aux chocs, à la pénétration de rongeurs ou d’objets pointus, et permet une pose directe en tranchée sans conduit de protection supplémentaire.
Ce type de câble est privilégié dans :
- Les réseaux enterrés et les liaisons en pose directe sans fourreau
- Les environnements industriels exposés aux chocs mécaniques (usines, sites de production)
- Les installations extérieures soumises à des risques de creusement accidentel ou d’agression externe
Conseil d’expert ZMS
L’armure se justifie dès que le câble est exposé à un risque mécanique que la gaine seule ne peut absorber — pose en tranchée sans fourreau, cheminement extérieur non protégé, environnement industriel à fort trafic. Lorsque l’installation est protégée (conduit, chemin de câbles, intérieur de bâtiment), un câble non armé suffit et simplifie la mise en œuvre. Le câble SWA (armure fils d’acier, isolation XLPE ou PVC) constitue la référence pour la pose enterrée basse tension, conforme à la norme IEC 60502-1.
Câble Basse Tension Flexible
Le câble basse tension flexible se distingue principalement par la structure de son conducteur. Contrairement aux conducteurs rigides constitués d’une âme massive ou faiblement toronnée, il utilise de nombreux brins fins (classe 5 selon IEC 60228), ce qui lui apporte une meilleure souplesse de manipulation.
Cette conception facilite le passage dans les conduits, les coffrets et les armoires électriques, notamment lorsque l’installation nécessite des changements de direction fréquents ou un raccordement dans un espace limité.
La flexibilité du conducteur est indépendante du choix de l’isolation : un câble flexible peut être associé à différentes technologies d’isolation (PVC, EPR, XLPE, etc.) selon les exigences thermiques, mécaniques ou environnementales de l’application.
Ce type de câble est adapté à :
- Le câblage interne des tableaux et armoires électriques
- Le raccordement d’appareils nécessitant un déplacement ou un ajustement lors de l’installation
- Les cheminements avec rayons de courbure réduits ou changements de direction fréquents
Conseil d’expert ZMS
Le conducteur flexible se justifie dès que l’installation exige une manipulation lors de la pose ou de la maintenance — passage en conduit étroit, raccordement dans un espace restreint, ajustement fréquent du tracé. Le câble H07V-K (conducteur souple, isolation PVC) couvre le câblage interne standard des tableaux basse tension.
Câble Basse Tension Rigide
Le câble basse tension rigide utilise un conducteur massif ou faiblement toronné (classe 1 ou classe 2 selon IEC 60228), destiné aux installations où le tracé, une fois posé, n’est plus appelé à évoluer.
Cette structure assure une excellente stabilité mécanique dans les installations fixes et favorise la fiabilité du réseau sur le long terme : le conducteur conserve sa géométrie et sa position initiale, permettant une organisation claire des circuits et un fonctionnement durable des installations basse tension à tracé permanent.
Ce type de câble est privilégié pour :
- Les réseaux de distribution basse tension à tracé permanent
- Le câblage fixe des bâtiments résidentiels et tertiaires (tableaux, prises, éclairage)
- Les installations où les conducteurs ne seront plus déplacés après la pose
Conseil d’expert ZMS
Le conducteur rigide convient particulièrement aux installations dont le cheminement est défini une fois pour toutes. Le câble H07V-U (conducteur rigide, isolation PVC) est couramment utilisé pour le câblage fixe basse tension ; pour les liaisons de puissance nécessitant une isolation XLPE et une meilleure tenue thermique, le câble N2XY constitue une solution adaptée.
Câbles Basse Tension par Matériau du Conducteur

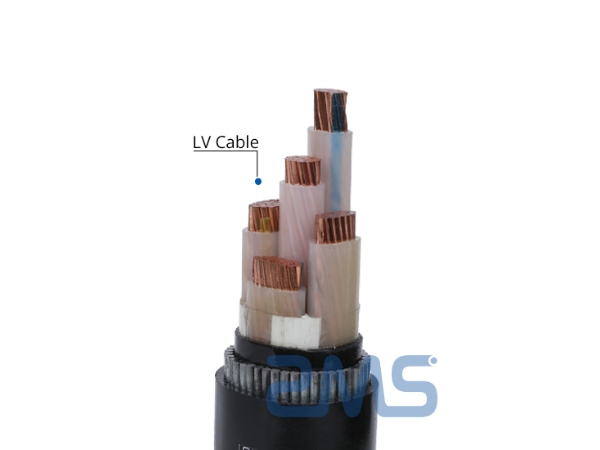

Câble Basse Tension en Cuivre
Le câble basse tension en cuivre est constitué de conducteurs en cuivre, offrant une conductivité élevée (environ 58 MS/m) et un comportement électrique stable dans les réseaux basse tension.
Ce type de câble basse tension cuivre est particulièrement adapté aux installations nécessitant une précision de distribution et une compacité de câblage : à courant équivalent, la section de conducteur requise est plus faible qu’en aluminium, facilitant l’intégration dans les tableaux, conduits et espaces restreints.
Selon la conception du câble, les câbles basse tension en cuivre peuvent être réalisés en versions rigides ou flexibles, avec différentes configurations d’isolation, de protection mécanique ou de blindage, afin de répondre aux exigences fonctionnelles du projet.
Ce type de conducteur est privilégié pour :
- Les installations résidentielles et tertiaires (tableaux, prises, éclairage)
- Les installations comportant de nombreux points de raccordement, où la faible résistance de contact du cuivre limite l’échauffement aux connexions
- Les circuits nécessitant une fiabilité de connexion à long terme (bornes, connecteurs)
Conseil d’expert ZMS
Le câble basse tension en cuivre est recommandé lorsque la compacité de câblage et la stabilité du comportement électrique constituent des critères déterminants du projet — notamment dans les installations où l’espace de passage est limité. Le câble H07V-K (conducteur cuivre souple, isolation PVC) couvre le câblage interne standard des tableaux et installations basse tension.
Câble Basse Tension en Aluminium
Le conducteur en aluminium offre une conductivité électrique inférieure à celle du cuivre (environ 61 % à section égale), mais un poids réduit d’environ 50 % pour une même capacité de transport de courant, ainsi qu’un coût matière généralement plus avantageux.
Ce gain de poids devient déterminant sur les grandes longueurs ou les sections importantes, où le poids du câble cuivre équivalent compliquerait le tirage, le levage ou la pose en aérien.
Ce type de conducteur est privilégié pour :

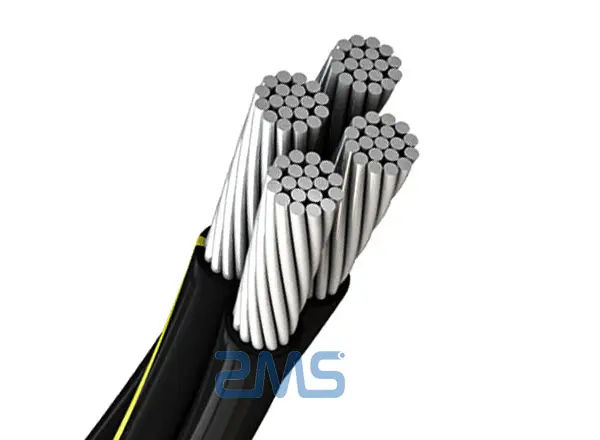

- Les réseaux aériens de distribution (câbles ABC — Aérien Basse tension)
- Les liaisons de forte section sur de longues distances
- Les installations où la réduction de poids facilite le transport et la pose
Conseil d’expert ZMS
L’aluminium se justifie sur les grandes longueurs ou fortes sections, où le gain de poids et de coût compense la section plus importante nécessaire par rapport au cuivre. Chez ZMS Cable, la gamme de câbles aériens ABC illustre cet usage pour la distribution basse tension en réseau extérieur.
Câble Basse Tension Souterrain
Le câble basse tension destiné à la pose souterraine nécessite une protection mécanique renforcée contre l’écrasement, la pénétration et les agressions liées à l’environnement du sol (humidité permanente, mouvements de terrain, risque de creusement accidentel). Il combine généralement une isolation XLPE ou PVC avec une armure métallique intégrée.
Cette construction permet une pose directe en tranchée, sans nécessiter de fourreau de protection supplémentaire, tout en garantissant une étanchéité longue durée face à l’humidité constante du sol.
Ce type de câble est indispensable pour :
- Les réseaux de distribution basse tension enterrés
- Les liaisons entre bâtiments ou entre poste de transformation et tableau général
- Les installations extérieures où la pose aérienne n’est pas envisageable
Conseil d’expert ZMS
Le câble basse tension souterrain est recommandé pour les projets nécessitant une protection durable du réseau et une réduction des interventions de maintenance, notamment lorsque les lignes sont destinées à être enterrées sur de longues distances. La pose souterraine exige systématiquement une armure métallique, faute de quoi le câble reste vulnérable aux agressions mécaniques du sol, même en présence d’un fourreau. Le câble SWA (armure fils d’acier, isolation XLPE ou PVC, conforme IEC 60502-1) constitue la référence pour ce type d’installation.
Câbles Basse Tension par Normes
Dans les projets électriques basse tension, le choix du référentiel normatif constitue un élément déterminant pour assurer la conformité réglementaire, l’acceptation du matériel et la cohérence technique de l’installation.
Les câbles basse tension ZMS Cable sont conçus sur la base de normes internationalement reconnues, tout en permettant une adaptation aux exigences spécifiques de chaque projet.
Câbles Basse Tension selon la norme IEC
Les câbles basse tension conformes aux normes IEC sont conçus pour répondre aux exigences internationales en matière de sécurité électrique, de performance et de cohérence technique.
La conformité IEC garantit que le câble basse tension respecte des critères harmonisés concernant la construction, les essais et le comportement en service, facilitant son intégration dans des projets à portée internationale ou multi-réglementaire.
Conseil d’expert ZMS
Pour les projets impliquant plusieurs zones géographiques ou des spécifications techniques d’origine internationale, le choix d’un câble basse tension IEC permet de sécuriser la compatibilité réglementaire et de simplifier les procédures de validation technique.
Câbles Basse Tension selon des référentiels complémentaires
Certains projets exigent un alignement avec des référentiels nationaux ou régionaux, tels que NF ou EN, en complément ou en adaptation des normes IEC.
Les câbles basse tension conçus selon ces référentiels permettent de répondre à des exigences spécifiques définies par le donneur d’ordre, l’ingénierie ou les organismes de contrôle, tout en maintenant une cohérence technique globale.
Conseil d’expert ZMS
Lorsque le projet impose un référentiel normatif particulier, ZMS Cable accompagne la définition et l’adaptation du câble basse tension afin d’assurer la conformité attendue, tout en conservant une solution techniquement cohérente et compatible avec l’environnement d’exploitation.
Approche normative ZMS Cable
ZMS Cable développe des câbles basse tension conformes aux normes IEC et accompagne ses clients dans l’adaptation aux normes locales ou spécifiques au projet, en fonction des exigences contractuelles, réglementaires et opérationnelles.
FAQ - Questions Fréquentes
1. Quel est le type de câble basse tension recommandé pour une installation résidentielle ?
Pour les installations résidentielles, ZMS CABLE recommande un câble basse tension avec une isolation en PVC ou XLPE. Ces câbles offrent une excellente résistance thermique et mécanique tout en maintenant un coût abordable. Les câbles avec une tension nominale de 0,6/1kV sont parfaitement adaptés à ces types d’installations.
2. Est-ce que les câbles basse tension sont adaptés aux installations extérieures ?
Oui, certains câbles basse tension, comme ceux avec une armure en acier ou en aluminium, sont spécialement conçus pour des installations extérieures ou souterraines. Ces câbles offrent une protection renforcée contre les risques mécaniques et peuvent être utilisés dans des conditions difficiles.
3. Quelle est la durée de vie d’un câble basse tension ?
En général, un câble basse tension de qualité comme ceux de ZMS CABLE a une durée de vie estimée entre 20 et 40 ans, en fonction des conditions d’installation et de l’entretien. Nos câbles sont conçus pour résister à des conditions difficiles et durer longtemps.
4. Puis-je personnaliser mes câbles basse tension chez ZMS ?
Expert Advice : Oui, ZMS CABLE offre des câbles basse tension entièrement personnalisables pour répondre à vos besoins spécifiques, que ce soit en termes de type de conducteur, d’isolation ou d’armure. Nous pouvons créer des solutions adaptées à chaque projet.
