Câble Ethernet
Les câbles Ethernet sont utilisés pour la transmission de données dans les réseaux informatiques et les infrastructures de communication. Ils sont disponibles en différentes catégories, notamment Cat5e, Cat6 et Cat6A, offrant des niveaux de performance adaptés aux besoins en débit et en bande passante. Selon l’environnement d’installation, ils peuvent être proposés en versions UTP, FTP ou STP, avec ou sans blindage, afin de garantir une transmission stable face aux interférences électromagnétiques.
En tant que fabricant spécialisé, ZMS CABLE propose une gamme complète de câbles Ethernet, disponibles avec différents types de conducteurs, de blindages et de gaines (PVC, LSZH). Nos solutions sont conçues pour répondre aux exigences des réseaux professionnels, des installations industrielles et des environnements extérieurs.
Types de câbles Ethernet disponibles
Câble Cat5e
Le câble Cat5e (Category 5 enhanced) est une version améliorée du Cat5, conçue pour limiter les interférences et assurer une transmission de données stable jusqu’à 1 Gbit/s. Ce câble Ethernet Cat5e, grâce à sa structure en paires torsadées, disponible en version UTP ou FTP, est largement utilisé dans les réseaux pour les installations résidentielles, les bureaux et les petits réseaux informatiques, où les exigences en débit restent modérées.
ZMS CABLE – Conseil d’expert : Le câble Cat5e constitue une solution fiable et économique pour des applications standards. Toutefois, pour les nouvelles installations ou les réseaux évolutifs nécessitant des performances plus élevées ou une meilleure pérennité, il est recommandé d’opter pour des catégories supérieures comme le Cat6 ou le Cat6A, offrant un débit plus élevé et une meilleure résistance aux interférences.
| Paramètre | Débit maximal | Bande passante | Distance maximale | Type de blindage | Nombre de paires | Applications typiques |
| Câble Cat5e | 1 Gbit/s | 100 MHz | 100 m | UTP / FTP | 4 paires | Réseaux domestiques, bureaux |

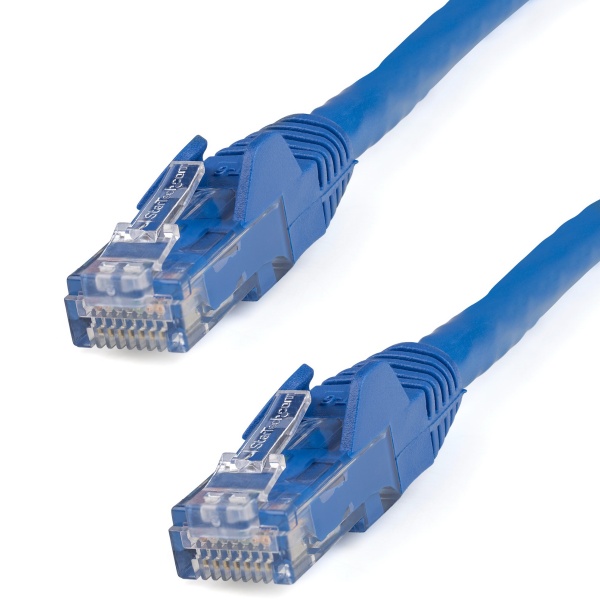

Câble Cat6
Le câble Cat6 (Category 6) est conçu pour offrir des performances supérieures au Cat5e, avec une transmission de données plus stable et une meilleure résistance aux interférences. Ce câble Ethernet Cat6 prend en charge des débits allant jusqu’à 1 Gbit/s sur 100 m et peut atteindre 10 Gbit/s sur de courtes distances, avec une bande passante allant jusqu’à 250 MHz. Disponible en version UTP, FTP ou STP, il est largement utilisé dans les réseaux professionnels modernes, les environnements tertiaires et certaines installations industrielles.
ZMS CABLE – Conseil d’expert : Le câble Cat6 constitue aujourd’hui un standard pour les nouvelles installations réseau, offrant un bon équilibre entre performance, fiabilité et coût. Par rapport au Cat5e, il permet une meilleure gestion des interférences et une capacité d’évolution supérieure. Pour des besoins en très haut débit ou des infrastructures critiques, le recours au Cat6A peut être envisagé.
| Paramètre | Débit maximal | Bande passante | Distance maximale | Type de blindage | Nombre de paires | Applications typiques |
| Câble Cat6 | 1 Gbit/s (jusqu’à 10 Gbit/s sur courte distance) | 250 MHz | 100 m (1 Gbit/s) / ~55 m (10 Gbit/s) | UTP, FTP, STP | 4 paires | Réseaux professionnels, bureaux, petites infrastructures industrielles |

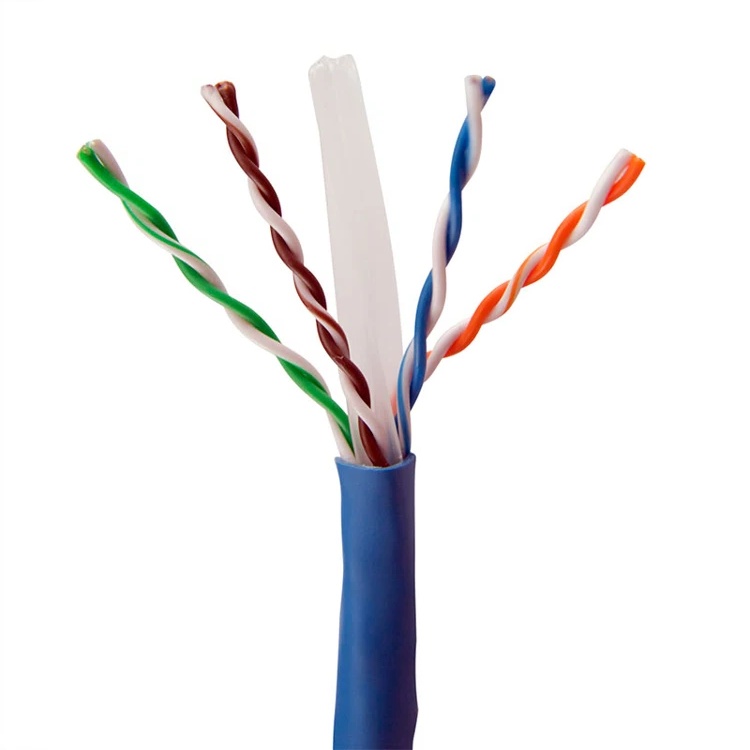

Câble Cat6A
Le câble Cat6A (Category 6 Augmented) est conçu pour répondre aux exigences des réseaux à très haut débit, avec une transmission de données stable jusqu’à 10 Gbit/s sur une distance maximale de 100 mètres et une bande passante pouvant atteindre 500 MHz. Ce câble Ethernet Cat6A offre une protection renforcée contre les interférences, grâce à des configurations souvent blindées (FTP, STP), et convient particulièrement aux environnements nécessitant une performance élevée et constante.
Il est largement utilisé dans les data centers, les infrastructures critiques et les réseaux industriels exigeants, où la fiabilité, la stabilité et la capacité d’évolution sont essentielles.
ZMS CABLE – Conseil d’expert : Le câble Cat6A est recommandé pour les projets nécessitant un très haut débit et une grande stabilité sur le long terme. Par rapport au Cat6, il permet de maintenir des performances élevées sur des distances complètes de 100 m, tout en offrant une meilleure immunité aux perturbations électromagnétiques. Il constitue ainsi un choix pertinent pour les infrastructures évolutives et les environnements à forte densité de câblage.
| Paramètre | Débit maximal | Bande passante | Distance maximale | Type de blindage | Nombre de paires | Applications typiques |
| Câble Cat6A | 10 Gbit/s | 500 MHz | 100 m | UTP, FTP, STP | 4 paires | Data centers, réseaux industriels, infrastructures critiques |
Différence entre Cat5e, Cat6, Cat6a
| Catégorie | Débit | Distance | Usage |
| Cat5e | 1 Gbps | 100 m | bureautique |
| Cat6 | 10 Gbps (55m) | moyen | entreprise |
| Cat6a | 10 Gbps (100m) | élevé | industriel |
| Catégorie | Niveau de performance | Environnement recommandé | Avantage principal | Limitation |
| Cat5e | Standard | Réseaux domestiques, bureaux | Économique | Débit limité |
| Cat6 | Élevé | Réseaux professionnels | Bon équilibre performance / coût | Distance limitée en 10 Gbit/s |
| Cat6A | Très élevé | Data centers, environnements exigeants | Débit élevé sur longue distance | Coût et diamètre plus élevés |
En pratique, le Cat5e convient aux besoins basiques à budget limité, le Cat6 est aujourd’hui le choix le plus courant pour les réseaux professionnels, tandis que le Cat6A est recommandé pour les infrastructures à haute performance ou évolutives.

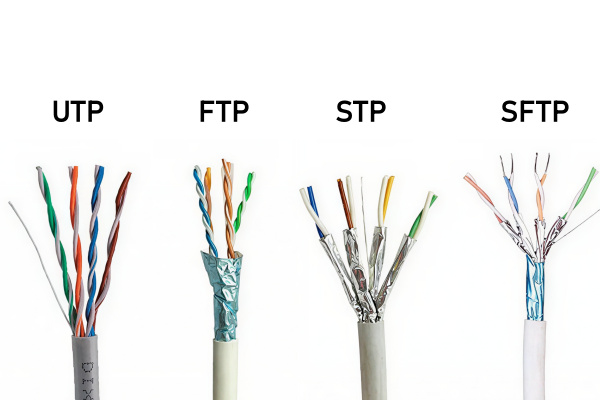

Types de blindage des câbles Ethernet : UTP, FTP, STP
Le type de blindage d’un câble Ethernet joue un rôle essentiel dans la protection contre les interférences électromagnétiques (EMI) et la stabilité de la transmission des données. Les appellations courantes telles que UTP, FTP et STP permettent de distinguer rapidement le niveau de protection, tandis que les désignations normalisées (U/UTP, F/UTP, F/FTP, S/FTP) décrivent plus précisément la structure du blindage.

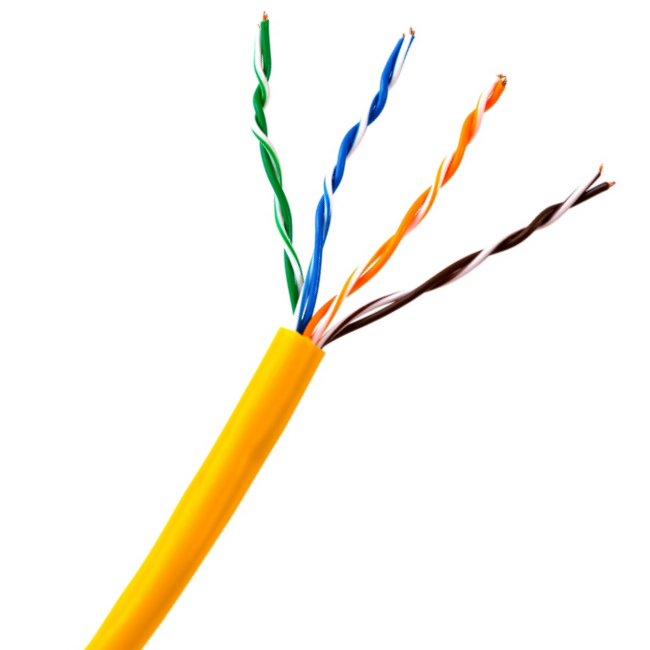

Câble UTP (U/UTP) (Unshielded Twisted Pair)
Le câble UTP (U/UTP) est un câble Ethernet sans blindage, composé uniquement de paires torsadées. Il est principalement utilisé dans les environnements peu perturbés, tels que les installations résidentielles ou les bureaux standards.
ZMS CABLE – Conseil d’expert : Le câble UTP est recommandé pour les réseaux simples et économiques, où les sources d’interférences électromagnétiques sont limitées. Il permet de réduire les coûts tout en assurant des performances suffisantes pour des usages classiques.

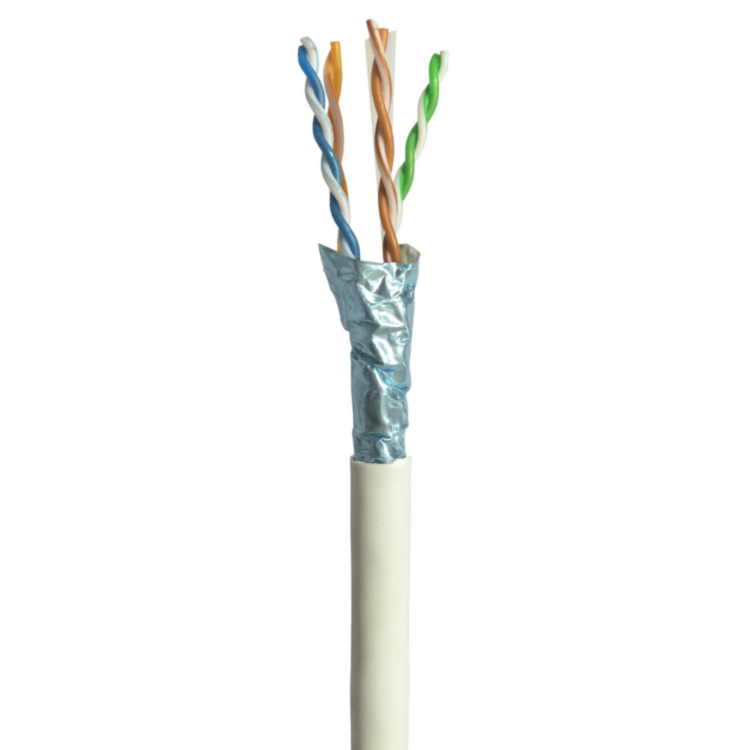

Câble FTP (F/UTP) (Foiled Twisted Pair)
Le câble FTP (souvent désigné F/UTP) est doté d’un blindage global en feuille d’aluminium entourant l’ensemble des paires torsadées, ce qui permet de limiter efficacement les interférences électromagnétiques.
ZMS CABLE – Conseil d’expert : Le câble FTP représente un bon compromis entre protection et coût. Il est adapté aux environnements professionnels ou légèrement perturbés, où une meilleure protection contre les interférences est nécessaire sans augmenter significativement le coût de l’installation.

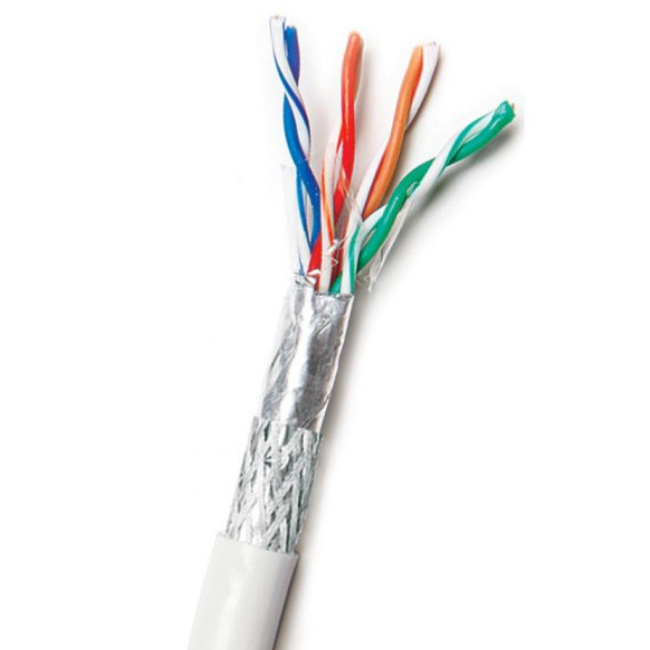

Câble STP (F/FTP, S/FTP) (Shielded Twisted Pair)
Le câble STP regroupe des configurations de blindage avancées, telles que F/FTP ou S/FTP, combinant un blindage global et/ou individuel des paires. Il offre ainsi une protection renforcée contre les interférences électromagnétiques et garantit une transmission stable dans les environnements les plus exigeants.
ZMS CABLE – Conseil d’expert : Le câble STP est recommandé pour les installations industrielles, les data centers ou les environnements à forte densité d’équipements électriques. Il permet d’assurer une performance optimale dans des conditions de perturbations élevées.
Tableau comparatif — UTP vs FTP vs STP
| Type courant | Désignation normalisée | Niveau de blindage | Environnement recommandé | Avantage principal | Limitation |
| UTP | U/UTP | Aucun | Résidentiel, bureaux | Économique et simple | Sensible aux interférences |
| FTP | F/UTP | Blindage global | Réseaux professionnels | Bon compromis coût / protection | Protection limitée |
| STP | F/FTP, S/FTP | Blindage renforcé | Industriel, data centers | Protection maximale | Coût et installation plus élevés |
Personnalisation des câbles Ethernet
Chez ZMS CABLE, nous proposons des câbles Ethernet personnalisés afin de répondre aux exigences spécifiques de chaque projet, qu’il s’agisse d’applications industrielles, tertiaires ou extérieures.
Nous pouvons adapter différents paramètres selon vos besoins :
- Longueur du câble
- Type de blindage (UTP, FTP, S/FTP)
- Catégorie (Cat5e, Cat6, Cat6a)
- Type de gaine (PVC, LSZH, PE pour extérieur)
- Couleur et marquage personnalisé
Nos solutions sont adaptées aux projets nécessitant des contraintes spécifiques, tels que les réseaux industriels, les installations extérieures ou les infrastructures informatiques complexes. Nous accompagnons également nos clients dans l’optimisation du choix technique en fonction du budget et des conditions d’installation.
Pour toute demande spécifique ou projet sur mesure, n’hésitez pas à nous transmettre vos spécifications techniques. Notre équipe vous accompagne dans le choix et la configuration du câble Ethernet adapté.
Applications des câbles Ethernet
Les câbles Ethernet sont utilisés dans de nombreuses applications, selon les exigences de performance et l’environnement d’installation :
- Réseaux résidentiels et tertiaires : connexion des équipements informatiques et réseaux locaux avec des câbles Ethernet Cat5e ou Cat6.
- Réseaux d’entreprise : transmission de données à haut débit dans les bureaux et infrastructures IT avec des câbles Cat6 ou Cat6a FTP.
- Réseaux industriels : environnements à fortes interférences nécessitant des câbles réseau industriel Cat6a S/FTP.
- Installations extérieures : connexions inter-bâtiments et systèmes de surveillance avec des câbles Ethernet extérieur résistants aux UV et à l’humidité.
- Vidéosurveillance IP : transmission stable pour caméras HD avec des câbles Ethernet Cat6 ou Cat6a.
Câble Ethernet ou fibre optique : comment choisir ?
Le choix entre câble Ethernet et fibre optique dépend principalement de la distance, des performances attendues et de l’environnement d’installation.
Pour les réseaux locaux et les liaisons courtes (≤100 m), le câble Ethernet reste une solution fiable, économique et facile à déployer. En revanche, pour les longues distances, les environnements perturbés ou les besoins en très haut débit, la fibre optique offre de meilleures performances.
Dans la plupart des projets, une architecture combinée est recommandée : fibre optique pour le backbone, câble Ethernet pour la connexion des équipements.
Besoin d’un guide détaillé ?
Découvrez notre comparaison complète : Câble Ethernet vs fibre optique
ZMS CABLE – Conseil d’expert pour choisir un câble Ethernet
Choix rapide
- Usage résidentiel / bureautique → câble Ethernet Cat5e UTP
- Réseaux professionnels → câble Ethernet Cat6 FTP
- Environnements industriels → câble Ethernet Cat6a S/FTP
- Installation extérieure → câble Ethernet extérieur avec gaine PE
Catégorie
Le choix de la catégorie détermine les performances du réseau :
- Cat5e : usage standard jusqu’à 1 Gbps
- Cat6 : meilleur compromis performance / coût
- Cat6a : haute performance pour réseaux exigeants
Blindage
Le blindage dépend du niveau d’interférences :
- UTP : environnements peu perturbés
- FTP : protection standard en entreprise
- S/FTP : forte protection pour environnements industriels
Conditions d’installation
- Intérieur → gaine PVC ou LSZH
- Extérieur → gaine PE résistante UV et humidité
- Industrie → câble renforcé avec protection mécanique
Erreurs à éviter
- Éviter les câbles en aluminium (CCA) : conductivité plus faible
- Négliger le blindage en environnement industriel
- Mauvaise mise à la terre des câbles blindés
- Choisir une catégorie insuffisante pour les besoins futurs
Besoin d’un conseil technique ou d’un câble Ethernet personnalisé ? Contactez ZMS CABLE pour une solution adaptée à votre projet.
Services & Livraison chez ZMS CABLE
- Service de fabrication personnalisée (OEM/ODM) : Conception et production de câbles sur mesure selon vos spécifications techniques, avec personnalisation du marquage, des couleurs et de l’emballage.
- Logistique mondiale rapide : Expédition par voie maritime, terrestre ou aérienne vers plus de 130 pays ; livraison flexible selon vos délais.
- Qualité certifiée : Tous les produits sont testés avant expédition ; conformité CE / IEC / ISO ; rapports de test fournis sur demande.

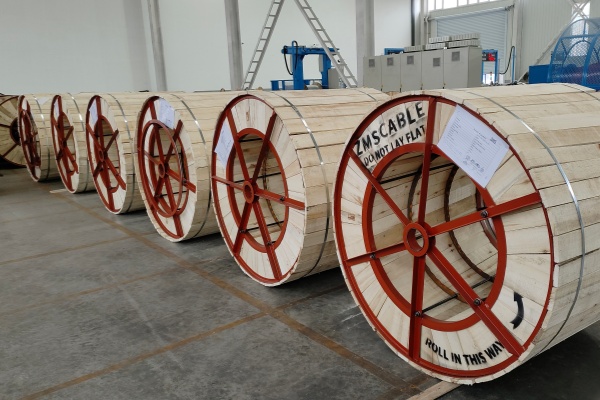

- Emballage soigné et personnalisable : Les câbles ZMS sont conditionnés sur bobines en bois, cartons ondulés ou tambours, avec extrémités scellées hermétiquement pour une protection contre l’humidité. Le marquage extérieur peut être imprimé sur demande avec des matériaux imperméables.
