Câble IEC 60840
Le câble IEC 60840 est un câble électrique haute tension à isolation extrudée (XLPE), conçu pour le transport et la distribution d’énergie électrique dans les réseaux de 30 à 150 kV (Um jusqu’à 170 kV).
Ce câble est conforme à la norme internationale IEC 60840, qui définit les exigences techniques et les essais applicables aux câbles et accessoires haute tension.
Il est principalement utilisé dans les réseaux de transport haute tension, les postes de transformation et les installations souterraines fixes, où la fiabilité électrique, la durabilité et la conformité aux exigences normatives internationales sont essentielles.
Caractéristiques techniques du câble IEC 60840

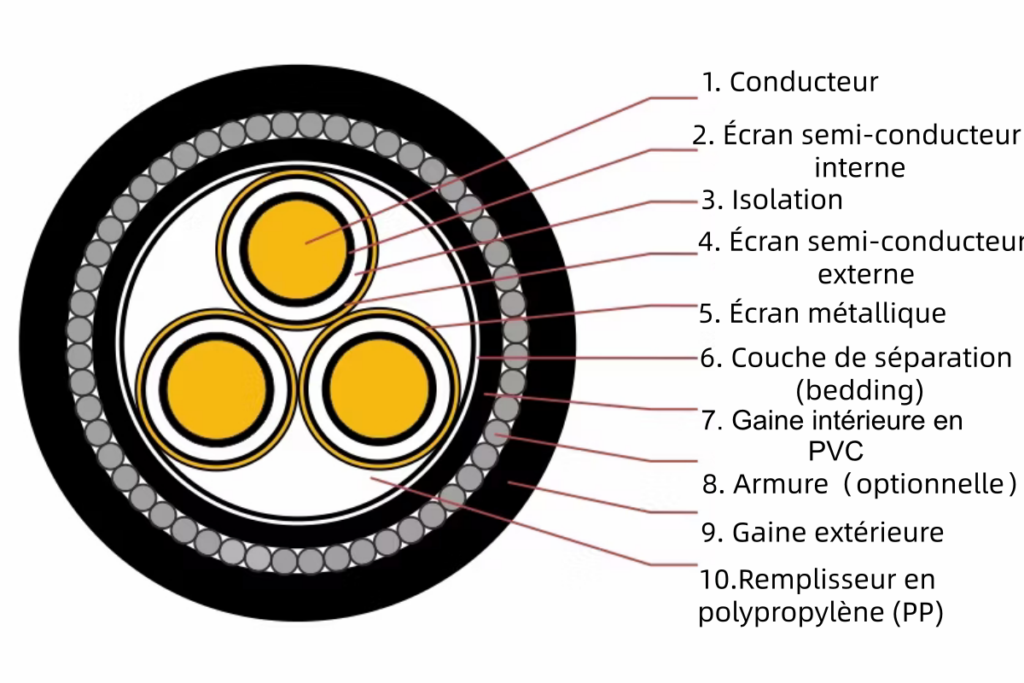

Structure du câble
| Composant | Description |
| Conducteur | Cuivre ou aluminium, toronné, conforme à IEC 60228 |
| Écran semi-conducteur interne | Couche semi-conductrice extrudée autour du conducteur |
| Isolation | XLPE (polyéthylène réticulé), haute résistance diélectrique |
| Écran semi-conducteur externe | Couche semi-conductrice extrudée autour de l’isolation |
| Écran métallique | Fils ou rubans de cuivre assurant la mise à la terre,conforme aux exigences de mise à la terre de la norme IEC 60840 |
| Couche de séparation (bedding) | PE ou matériaux non hygroscopiques, protection mécanique |
| Armure (si nécessaire) | Rubans ou fils d’acier galvanisé, selon les conditions de pose |
| Gaine extérieure | PE ou PVC, résistance UV, chimique et à l’humidité |
Options de conception selon les conditions du projet
Selon les conditions d’installation (pose souterraine, environnement humide, présence d’eau), le câble IEC 60840 peut intégrer des dispositifs de blocage d’eau, tels que :
- rubans gonflants (swellable tapes)
- barrières métalliques longitudinales (ruban aluminium)
Ces solutions sont optionnelles et définies en fonction des exigences spécifiques du projet, tout en respectant la norme IEC 60840.
Performances du câble IEC 60840
| Propriété | Description |
| Tension assignée | 30 kV à 150 kV (Um jusqu’à 170 kV) |
| Température de service (conducteur) | Jusqu’à 90 °C en fonctionnement continu |
| Température en court-circuit | Jusqu’à 250 °C (5 s max.) |
| Rayon de courbure minimum | ≥ 15 × D (sans armure)≥ 20 × D (avec armure) |
| Effort de traction maximal | Dépend de la section et du matériau du conducteur |
| Résistance diélectrique | Conforme aux essais de tenue électrique IEC 60840 |
| Résistance à l’humidité | Bonne, avec possibilité d’options de blocage d’eau |
| Durée de vie nominale | ≥ 30 ans en conditions normales d’exploitation |
| Type d’installation | Fixe, pose souterraine ou en infrastructure dédiée |
IEC 60840 vs IEC 62067 : quelle différence ?
Les normes IEC 60840 et IEC 62067 s’appliquent aux câbles haute tension XLPE destinés aux réseaux de transport d’électricité.
La différence principale réside dans le niveau de tension couvert et le type de projet visé.
| Critère | IEC 60840 | IEC 62067 |
| Domaine de tension | 30 kV à 150 kV | Supérieur à 150 kV |
| Type de câble | Câble haute tension HT | Câble très haute tension (THT) |
| Isolation | XLPE (isolation extrudée) | XLPE renforcée |
| Applications typiques | Réseaux de transport, postes électriques, installations industrielles HT | Réseaux de transport longue distance, interconnexions THT |
| Exigences d’essais | Essais électriques et mécaniques HT | Essais plus stricts (THT, contraintes thermiques élevées) |
| Coût du projet | Plus maîtrisé | Plus élevé |
| Complexité d’installation | Standard HT | Installation plus exigeante |
Conseil d’expert ZMS CABLE :
Le choix de la norme doit être basé sur le niveau de tension réel et les exigences spécifiques du projet.
- Pour les projets de transport d’électricité haute tension de 30 à 150 kV, ZMS CABLE recommande l’utilisation de câbles conformes à la norme IEC 60840, offrant un équilibre optimal entre fiabilité technique et maîtrise des coûts du projet.
- Pour les projets au-delà de 150 kV, impliquant des contraintes électriques plus élevées et des distances de transport importantes, il est recommandé d’opter pour des câbles conformes à la norme IEC 62067.
Avantages du câble IEC 60840 ZMS CABLE
En tant que fournisseur câble IEC 60840, ZMS CABLE s’appuie sur une approche technique rigoureuse et orientée projet, afin de proposer des câbles haute tension fiables, durables et conformes aux exigences des réseaux de transport d’énergie.
- Conformité stricte à la norme IEC 60840
Les câbles IEC 60840 ZMS CABLE sont conçus, fabriqués et testés conformément aux exigences de la norme, garantissant une parfaite compatibilité avec les réseaux de transport haute tension internationaux. - Fiabilité électrique à long terme
Grâce à une conception maîtrisée de l’isolation XLPE et des écrans, les câbles assurent une stabilité électrique durable, même dans des conditions d’exploitation exigeantes. - Longue durée de vie
Les matériaux de haute qualité et les contrôles de fabrication permettent d’atteindre une durée de service adaptée aux projets HT de long terme, avec une performance constante dans le temps. - Solutions personnalisées selon le projet
En tant que fournisseur câble IEC 60840, ZMS CABLE propose des configurations adaptées aux conditions réelles d’installation : type de pose, environnement, contraintes mécaniques et exigences spécifiques du réseau. - Support technique en amont du projet
Les équipes techniques ZMS CABLE accompagnent les clients dès la phase d’étude, afin de faciliter le choix du câble IEC 60840 le plus adapté et d’optimiser la fiabilité globale du projet.
Applications du câble IEC 60840
Le câble IEC 60840 est largement utilisé dans les projets de câble HT transport énergie, où la fiabilité électrique, la tenue thermique et la durabilité à long terme sont essentielles. Il convient parfaitement aux applications suivantes :
- Réseaux de transport d’électricité haute tension
Utilisé pour le transport d’énergie sur de longues distances, en réseaux aériens convertis en souterrain ou en liaisons HT interconnectées. - Postes de transformation et de distribution HT
Adapté aux connexions entre transformateurs, jeux de barres et équipements HT, garantissant une transmission stable et sécurisée. - Installations souterraines haute tension (HT)
Idéal pour les installations enterrées en milieu urbain ou industriel, où la protection mécanique et la fiabilité du câble HT sont prioritaires. - Projets industriels haute tension
Convient aux infrastructures industrielles lourdes (usines, sites énergétiques, projets miniers), nécessitant un câble HT transport énergie conforme aux normes internationales.
Questions fréquentes (FAQ) – Câble IEC 60840
1. Le câble IEC 60840 est-il adapté à une installation souterraine ?
Oui. Les câbles conformes à la norme IEC 60840 sont largement utilisés en pose souterraine, notamment dans les réseaux de transport, les postes électriques et les infrastructures fixes.
Selon les conditions d’installation, des options de protection mécanique et de blocage d’eau peuvent être intégrées.
2. Le câble IEC 60840 nécessite-t-il obligatoirement une armure ?
Non. L’armure n’est pas obligatoire selon la norme IEC 60840.
Elle est utilisée uniquement lorsque les conditions de pose l’exigent, par exemple en présence de contraintes mécaniques élevées ou de risques d’endommagement.
3. Le câble IEC 60840 peut-il être personnalisé selon le projet ?
Oui. Bien que la norme IEC 60840 définisse un cadre strict, la structure du câble peut être adaptée selon :
- le type de pose
- l’environnement d’installation
- les contraintes mécaniques et climatiques
Tout en respectant les exigences normatives.
4. Quelle est la durée de vie d’un câble IEC 60840 ?
Dans des conditions normales d’exploitation, un câble conforme à la norme IEC 60840 est conçu pour offrir une durée de vie d’au moins 30 ans.
Cette longévité repose sur la qualité des matériaux (isolation XLPE, écrans, gaine) ainsi que sur le respect des pratiques d’installation recommandées pour les réseaux moyenne et haute tension.
