- Câble industriel à âme en aluminium, résistant aux hautes températures, ignifuge, anti-abrasion et anticorrosion, norme française ARVFV.
- Armure en feuillards d’acier + gaine PVC double couche, résistante aux chocs mécaniques et à la corrosion chimique.
- Adapté aux environnements à haute température, aux vibrations et à la corrosion dans les industries métallurgique, pétrochimique et électrique, alliant sécurité et durabilité.
- ZMS Cable propose un service de câbles sur mesure.
Description du produit

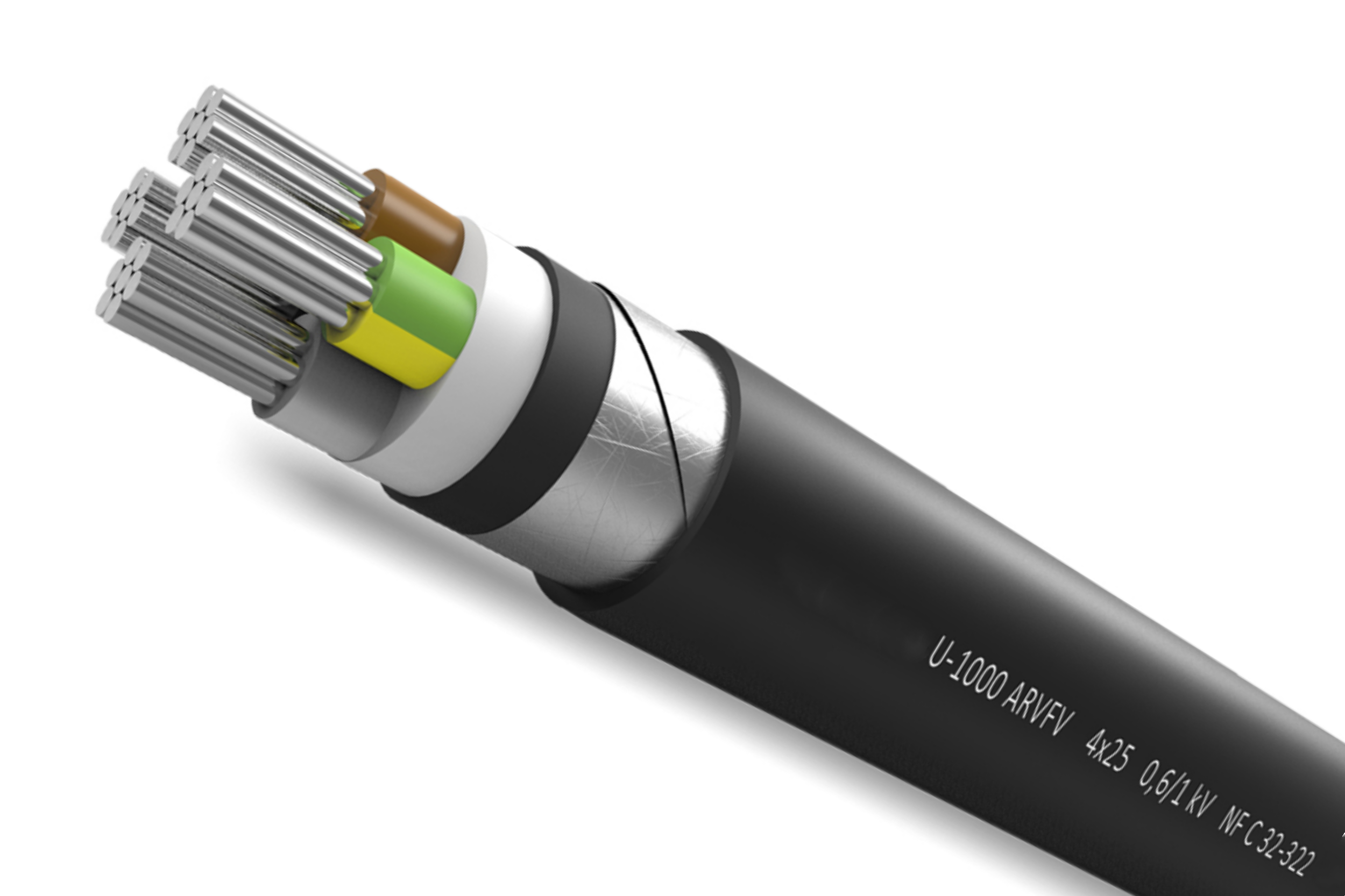

Le câble ARVFV est un câble industriel armé conforme aux normes françaises NF C 32-321/C 32-322 et à la norme internationale IEC 60502-1. Conçu pour les environnements à haute température, les conditions difficiles et les installations fixes, il se compose d’un conducteur en aluminium, d’une isolation en XLPE, de matériaux de remplissage non hygroscopiques, d’une gaine intérieure en PVC, d’une armure en bandes d’acier en spirale et d’une gaine extérieure en PVC noir. Ce câble offre d’excellentes performances électriques, une grande résistance mécanique et une forte adaptabilité aux contraintes environnementales.
Construction
| Conducteur | Aluminium circulaire câblé, classe 2 |
| Isolation | XLPE, identification des conducteurs par couleur |
| Assemblage | Avec remplissage |
| Gaine intérieure | PVC sans plomb |
| Blindage | Bandes en acier ou en aluminium |
| Gaine extérieure | PVC noir sans plomb |
Application
Les câbles ARVFV sont largement utilisés dans les domaines suivants :
Industrie lourde : convoyeurs dans l’industrie métallurgique, cribles vibrants, connexions d’alimentation des silos dans l’industrie pétrochimique.
Systèmes électriques : réseaux de distribution fixes, lignes d’alimentation souterraines en pose directe.
Environnements complexes : ateliers à haute température, environnements chimiques corrosifs, zones humides ou nécessitant une protection antidéflagrante.
Infrastructures : chemins de câbles, systèmes de conduits et installations fixes nécessitant une protection mécanique.
Standard
NF C 32-322, IEC 60502-1, EN 60228
Propriétés
| Caractéristiques électriques | |
| Tension d’essai | 4 kV |
| Tension nominale (Uo/U/Um) | 0.6/1 (1.2) kV |
| Température maximale de service du conducteur | 90°C |
| Température maximale du conducteur en court-circuit | 250°C |
| Caractéristiques mécaniques | |
| Rayon de courbure minimal | Monopolaire : 15D |
| Multipolaire : 12D | |
| Résistance mécanique aux chocs | Excellente |
| Flexibilité du câble | Rigide |
| Adaptabilité environnementale | |
| Température minimale de pose | -5°C |
| Plage de température de fonctionnement (environnementale) | -25°C à 60°C |
| Résistance aux intempéries | Très bonne |
| Résistance aux produits chimiques | Contact accidentel toléré |
| Étanchéité | Étanchéité intermittente |
| Méthode d’emballage | Touret en bois / Carton ondulé / Bobine |
| Protection des extrémités | Ruban BOPP + Capuchon d’étanchéité (protection contre l’humidité) |
| Personnalisation du marquage | Marquage extérieur imperméable (sur demande) |
| ZMS propose un service de câbles sur mesure, produisant des câbles ARVFV selon vos spécifications et paramètres, afin de répondre à tous vos besoins. | |
Données techniques
| Nombre de conducteurs | Section transversale [mm²] | Diamètre du conducteur nu [mm] | Diamètre extérieur nominal [mm] | Poids approximatif [kg/km] | Résistance maximale en courant continu conducteur à 20°C [Ω/km] | Intensité nominale admissible en plein air [A] |
| 2 | 16 | 4.9 | 19.0 | 605 | 1.91 | 91 |
| 2 | 25 | 5.95 | 23.0 | 821 | 1.2 | 108 |
| 2 | 35 | 7 | 25.4 | 978 | 0.868 | 135 |
| 3 | 16 | 4.9 | 20.9 | 687 | 1.91 | 77 |
| 3 | 25 | 5.95 | 25.4 | 955 | 1.2 | 97 |
| 3 | 35 | 7 | 27.8 | 1127 | 0.868 | 120 |
| 3 | 50 | 8.1 | 31.3 | 1408 | 0.641 | 146 |
| 3 | 70 | 9.8 | 34.5 | 1827 | 0.443 | 187 |
| 3 | 95 | 11.2 | 41.0 | 2684 | 0.32 | 227 |
| 3 | 120 | 12.6 | 45.5 | 3235 | 0.253 | 263 |
| 3 | 150 | 14 | 49.4 | 3805 | 0.206 | 300 |
| 3 | 185 | 15.7 | 54.0 | 4497 | 0.164 | 347 |
| 3 | 240 | 18 | 58.5 | 5387 | 0.125 | 409 |
| 3 | 300 | 20.5 | 65.0 | 6806 | 0.1 | 440 |
| 4 | 16 | 4.9 | 22.5 | 759 | 1.91 | 77 |
| 4 | 25 | 5.95 | 27.0 | 1087 | 1.2 | 97 |
| 4 | 35 | 7 | 30.7 | 1338 | 0.868 | 120 |
| 4 | 50 | 8.1 | 34.6 | 1482 | 0.641 | 146 |
| 4 | 70 | 9.8 | 40.5 | 2639 | 0.443 | 187 |
| 4 | 95 | 11.2 | 43.3 | 3128 | 0.32 | 227 |
| 4 | 120 | 12.6 | 48 | 3841 | 0.253 | 263 |
| 4 | 150 | 14 | 53.0 | 4556 | 0.206 | 300 |
| 4 | 185 | 15.7 | 61.0 | 5483 | 0.164 | 347 |
| 4 | 240 | 18 | 66.0 | 6787 | 0.125 | 409 |
| 4 | 300 | 20.5 | 72.1 | 8155 | 0.1 | 440 |
| 5 | 16 | 4.9 | 24.1 | 860 | 1.91 | 77 |
| 5 | 25 | 5.95 | 28.8 | 1190 | 1.2 | 97 |
| 5 | 35 | 7 | 32.2 | 1487 | 0.868 | 120 |
| 5 | 50 | 8.1 | 35.8 | 1897 | 0.641 | 146 |
| 5 | 70 | 9.8 | 42.5 | 2916 | 0.443 | 187 |
Câbles AR2V et ARVFV
Différence entre les câbles U-1000 ARVFV et AR2V, pour plus de détails, voir Câbles U-1000 AR2V et ARVFV.
Avantages
Résistance aux hautes températures
Plage de température de fonctionnement de -40 ℃ à 90 ℃, avec une résistance ponctuelle jusqu’à 250 ℃, garantissant un fonctionnement stable dans des environnements à haute température comme la métallurgie et l’industrie chimique.
Excellentes performances mécaniques
L’armure en bandes d’acier améliore considérablement la résistance à la traction et à l’abrasion, rendant ce câble idéal pour une pose directement enterrée ou dans des environnements soumis à des contraintes mécaniques (ex. cribles vibrants, convoyeurs).
Résistance à la corrosion et à l’humidité
Les matériaux de remplissage non hygroscopiques et la gaine en PVC assurent une excellente résistance aux produits chimiques et une protection contre l’humidité, permettant une installation en milieu humide ou enterré.
Haute performance en retardement de flamme
Conforme à la norme de résistance au feu NF C 32-070 C2/NF C 32-322, réduisant efficacement les risques d’incendie, idéal pour les installations industrielles à exigences de sécurité élevées.
Installation facile
Conception compacte, petit rayon de courbure (minimum 6 fois le diamètre extérieur du câble), compatible avec différents modes de pose : chemins de câbles, conduits, murs, etc.
