Câble Armé
Le câble électrique armé est un câble électrique conçu pour résister aux contraintes mécaniques et aux influences extérieures. Il se compose d’un conducteur en cuivre ou en aluminium, isolé en XLPE ou PVC, et protégé par une armure métallique — en fils d’acier (SWA), rubans d’acier (STA) ou aluminium (AWA / ATA). Ces câbles assurent une grande robustesse, une longue durée de vie et une excellente sécurité, ce qui les rend idéaux pour les installations industrielles, souterraines ou en extérieur.
Chez ZMS Cable, nous produisons une large gamme de câbles armés SWA, STA, ATA et AWA, conformes aux normes internationales IEC, BS et NF. Nos câbles sont personnalisables selon les exigences du client — type d’armure, section, tension nominale, gaine extérieure — afin d’assurer une solution technique parfaitement adaptée à chaque environnement d’installation.
Pour choisir le bon câble armé, il ne suffit pas d’évaluer la résistance mécanique. Nos ingénieurs recommandent d’analyser également les conditions d’installation (humidité, corrosion, charge au sol) afin de sélectionner entre armure en acier ou en aluminium, garantissant la longévité et la sécurité de votre réseau.
Types de câbles armés disponibles chez ZMS Cable
Câble SWA - Câble Armé en Fil d'Acier
Le câble SWA (Steel Wire Armoured) est un câble armé avec des fils d’acier galvanisé, assurant une protection mécanique maximale contre les chocs, l’écrasement et les contraintes extérieures. Il comporte une âme composée de conducteurs isolés, protégée par une armure en fils d’acier enroulés hélicoïdalement, garantissant robustesse et durabilité tout en conservant une certaine flexibilité par rapport aux câbles STA.
Conseil d’expert : Pour les installations souterraines ou à forte contrainte physique, le câble SWA est recommandé, car il offre une résistance supérieure à la traction et à l’écrasement, contrairement au STA, ATA ou AWA, tout en restant plus flexible que le câble STA.
Application clé : Idéal pour les tranchées souterraines et les sites industriels à fortes contraintes mécaniques.
Conducteurs : cuivre, aluminium
Isolation : PVC, PE, XLPE, Caoutchouc
Gaine : PVC, PE, LSZH, Caoutchouc
Température nominale : 60℃~105℃
| surface transversale (mm²) | En général Diamètre(mm) | Poids(kg/km) | courant nominal(A) | Calculée Résistance en courant continu à 20℃(ohm/km) |
|---|---|---|---|---|
| 2×1.5 | 11.06 | 243 | 38 | 12.1 |
| 2×2.5 | 12.4 | 355 | 49 | 7.41 |
| 2×4.0 | 13.38 | 393 | 65 | 4.61 |
| 2×6.0 | 14.38 | 450 | 81 | 3.08 |
| 2×10 | 16.18 | 590 | 109 | 1.83 |
| 2×16 | 19.06 | 897 | 141 | 1.15 |
| 2×25 | 20 | 1050 | 183 | 0.727 |

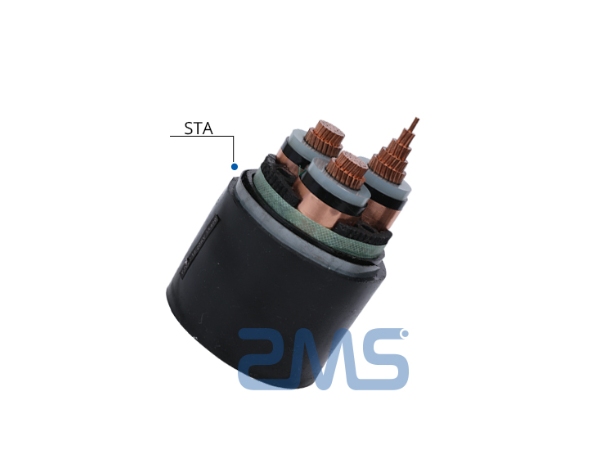

Câble STA - Câble Armé en Ruban d'Acier
Le câble STA (Steel Tape Armoured) est un câble armé avec des rubans d’acier. Il comporte une âme composée de conducteurs isolés, entourée d’une couche de ruban d’acier enroulé selon un motif hélicoïdal, assurant une protection mécanique élevée mais avec une flexibilité réduite par rapport au câble SWA.
Conseil d’expert : Pour les installations industrielles sur chemins de câbles ou parcours rectilignes où la protection latérale est essentielle et la flexibilité moins critique, le câble STA est recommandé.
Application clé : Idéal pour les installations industrielles nécessitant une protection mécanique importante avec une flexibilité limitée.
Conducteurs : cuivre, aluminium
Isolation : PVC, PE, XLPE, Caoutchouc
Gaine : PVC, PE, LSZH, Caoutchouc
| surface transversale (mm²) | En général Diamètre(mm) | Poids(kg/km) | courant nominal(A) | Calculée Résistance en courant continu à 20℃(ohm/km) |
|---|---|---|---|---|
| 3×1.5 | 12.17 | 341 | 32 | 12.1 |
| 3×2.5 | 13.55 | 374 | 42 | 7.41 |
| 3×4.0 | 14.68 | 458 | 55 | 4.61 |
| 3×6.0 | 15.87 | 558 | 69 | 3.08 |
| 3×10 | 18.63 | 841 | 92 | 1.83 |
| 3×16 | 20.78 | 1070 | 119 | 1.15 |
| 2×25 | 24.9 | 1625 | 152 | 0.727 |

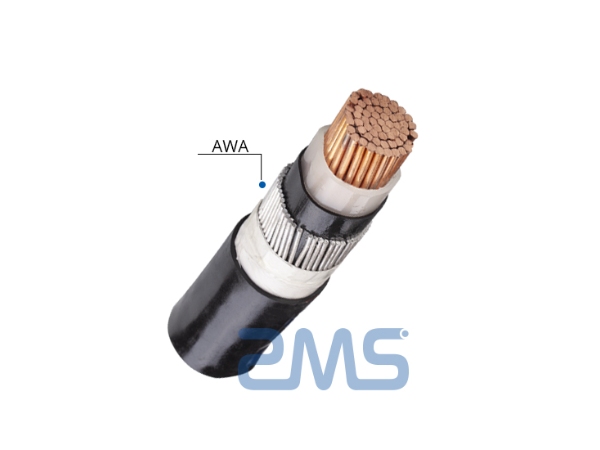

Câble AWA - Câble Armé en Fil d'Aluminium
Le câble AWA (Aluminium Wire Armoured) est un câble armé en fils d’aluminium, comparable au câble STA mais utilisant un fil d’aluminium pour assurer une protection mécanique fiable et plus légère. Il comporte une âme de conducteurs isolés, entourée d’une couche de fil d’aluminium enroulé de façon hélicoïdale, garantissant un degré élevé de protection contre les chocs et les contraintes externes.
Conseil d’expert : Dans les installations où le poids du câble est un critère important, ou lorsque l’on recherche une armure plus légère et résistante à la corrosion, le câble AWA offre une alternative avantageuse au STA traditionnel.
Application clé : Idéal pour les réseaux de distribution d’énergie et les installations où l’on recherche une armure légère, anti-corrosion et mécaniquement robuste.
Conducteur : Cuivre, aluminium.
Isolation : Polyéthylène réticulé (XLPE)
Gaine intérieure : Chlorure de polyvinyle (PVC)
| surface transversale (mm²) | En général Diamètre(mm) | Poids(kg/km) | courant nominal(A) | Calculée Résistance en courant continu à 20℃(ohm/km) |
|---|---|---|---|---|
| 2×1.5 | 11.06 | 243 | 38 | 12.1 |
| 2×2.5 | 12.4 | 355 | 49 | 7.41 |
| 2×4.0 | 13.38 | 393 | 65 | 4.61 |
| 2×6.0 | 14.38 | 450 | 81 | 3.08 |
| 2×10 | 16.18 | 590 | 109 | 1.83 |
| 2×16 | 19.06 | 897 | 141 | 1.15 |
| 2×25 | 20 | 1050 | 183 | 0.727 |

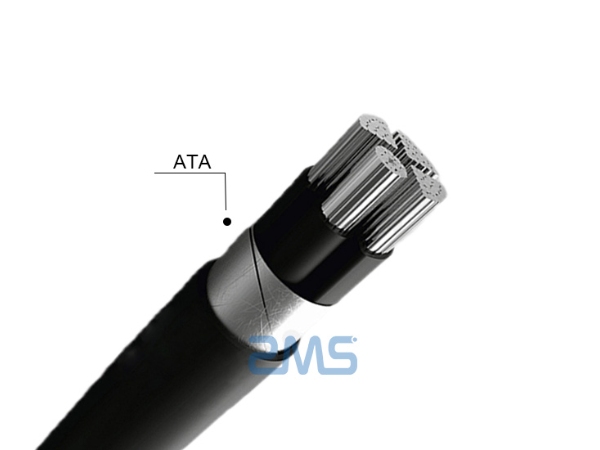

Câble ATA - Câble Armé à Ruban d'Aluminium
Le câble ATA (Aluminium Tape Armoured) est un câble armé avec des rubans d’aluminium, offrant une protection mécanique légère et une excellente résistance à la corrosion. Il comporte une âme composée de conducteurs isolés, enveloppée d’une armure en rubans d’aluminium disposés hélicoïdalement, assurant robustesse tout en réduisant le poids global du câble.
Conseil d’expert : Pour les installations en zones humides ou corrosives, le câble ATA est recommandé, car son armure en aluminium combine protection mécanique et résistance à l’oxydation, contrairement aux armures en acier.
Application clé : L’ATA est idéal pour les installations extérieures et marines où la légèreté et la résistance à la corrosion sont essentielles.
Conducteur : cuivre, aluminium.
Isolation : PVC, PE, XLPE, CAOUTCHOUC.
Gaine intérieure : PVC, PE, LSZH
| surface transversale (mm²) | En général Diamètre(mm) | Poids(kg/km) | courant nominal(A) | Calculée Résistance en courant continu à 20℃(ohm/km) |
|---|---|---|---|---|
| 3×1.5 | 12.17 | 341 | 32 | 12.1 |
| 3×2.5 | 13.55 | 374 | 42 | 7.41 |
| 3×4.0 | 14.68 | 458 | 55 | 4.61 |
| 3×6.0 | 15.87 | 558 | 69 | 3.08 |
| 3×10 | 18.63 | 841 | 92 | 1.83 |
| 3×16 | 20.78 | 1070 | 119 | 1.15 |
| 2×25 | 24.9 | 1625 | 152 | 0.727 |
Pour les projets de télécommunication ou nécessitant des fibres optiques protégées, ZMS propose également une gamme complète de fibres optiques armées, détaillée sur notre page dédiée aux câbles optiques armés. Cette section vous permettra de découvrir les modèles, caractéristiques et applications spécifiques aux réseaux de communication.
Comparatif des Câbles Armés : SWA, STA, AWA et ATA
| Caractéristique / Type | SWA (Câble Armé en Fil d’Acier) | STA (Câble Armé en Ruban d’Acier) | AWA (Câble Armé en Fil d’Aluminium) | ATA (Câble Armé en Ruban d’Aluminium) |
| Matériau de l’armure | Fils d’acier galvanisé | Rubans d’acier galvanisé | Fils d’aluminium | Rubans d’aluminium |
| Structure de l’armure | Hélicoïdale | Hélicoïdale | Hélicoïdale | Hélicoïdale |
| Résistance mécanique | Élevée, excellente résistance à la traction | Très élevée, bonne résistance à la compression et aux chocs | Moyenne | Moyenne, bonne résistance à la compression |
| Résistance à la corrosion | Bonne, nécessite protection contre la rouille | Bonne, nécessite protection contre la rouille | Excellente, l’aluminium est naturellement résistant à la corrosion | Excellente, l’aluminium est naturellement résistant à la corrosion |
| Flexibilité | Moyenne | Moyenne, légèrement rigide | Bonne | Moyenne, légèrement rigide |
| Poids | Lourd | Lourd | Léger | Léger, rigidité légèrement supérieure à celle de l’AWA |
| Scénarios d’application | Extérieur, enterré, sites industriels | Haute tension, installations nécessitant une forte protection mécanique | Zones côtières, industries légères, lignes basse/moyenne tension | Lignes extérieures standard |
| Facilité d’installation | Moyenne | Légèrement rigide, installation à prévoir avec soin | Relativement facile | Relativement facile, rigidité légèrement supérieure |
| Conseil d’expert | L’armure en fil d’acier offre une protection mécanique élevée, adaptée aux câbles enterrés ou aux environnements industriels à forte contrainte mécanique. | L’armure en ruban d’acier convient aux installations nécessitant une protection mécanique élevée mais où la flexibilité n’est pas critique, comme les réseaux de distribution ou télécoms. | L’armure en fil d’aluminium est légère et résistante à la corrosion, adaptée aux lignes basse/moyenne tension et aux environnements industriels ou extérieurs légers, facilitant la pose. | L’armure en ruban d’aluminium est résistante à la corrosion, adaptée aux installations économiques en extérieur ou à faible corrosion ; pour des environnements marins ou fortement corrosifs, prévoir un revêtement ou une gaine spéciale. |
Services et Logistique ZMS CABLE
Fabrication personnalisée (OEM/ODM)
ZMS conçoit et produit des câbles sur mesure selon vos spécifications techniques, avec personnalisation du marquage, des couleurs et de l’emballage. Nos produits peuvent être adaptés pour répondre aux normes internationales (GB, IEC, BS, NFC, ASTM, DIN, etc.) et aux exigences spécifiques de chaque projet.
Qualité certifiée
Tous les câbles sont testés avant expédition et conformes aux certifications CE, IEC et ISO. Des rapports de test détaillés peuvent être fournis sur demande pour garantir la fiabilité et la sécurité de vos installations.
Emballage et protection
Les câbles ZMS sont soigneusement emballés sur bobines en bois, boîtes en carton ondulé ou tambours métalliques. Les extrémités sont hermétiquement scellées avec du film plastique ou BOPP pour prévenir l’humidité. Le marquage extérieur peut être personnalisé avec des matériaux imperméables.
Transport et livraison
Nous proposons des solutions logistiques flexibles et rapides vers plus de 130 pays :
- Maritime : Conteneurs 20ft ou 40ft selon le volume.
- Terrestre : Livraison locale ou régionale.
- Aérien : Option disponible pour les commandes urgentes.
Nous fournissons également tous les documents d’exportation nécessaires : facture commerciale, liste de colisage, certificat d’origine et documents douaniers.
Support technique et service client
Nos ingénieurs et conseillers vous accompagnent dans le choix des câbles les plus adaptés à vos installations. Nous offrons des services de consultation complets, incluant l’assistance technique et la gestion de projet, pour garantir que chaque étape de votre commande soit couverte de manière professionnelle.
Services d’installation
ZMS propose deux options pour vos projets électriques :
- Option A (dirigée par ZMS) : Envoi d’ingénieurs et d’une équipe de supervision sur site pour fournir conseils techniques, programmes d’installation et tests finaux. Les frais de voyage, hébergement, per diem et traduction sont à prévoir.
- Option B (sous-traitance locale) : Collaboration avec des entreprises locales qualifiées pour l’installation, avec formation technique, supervision sur site et vérification de la conformité assurées par ZMS.
