Câble en Caoutchouc

Le câble en caoutchouc sont de câble dont l’isolation et la gaine sont basées sur différents types de caoutchouc ou d’élastomères thermodurcissables aux propriétés équivalentes. En raison de leur flexibilité caractéristique, les câbles en caoutchouc sont généralement utilisés dans les équipements électriques mobiles. Les propriétés mécaniques et physiques des câbles en caoutchouc sont utilisées dans de nombreux domaines du produit. Par exemple : usage général, machines à souder, énergie électrique, marine, exploitation minière, énergie éolienne, etc. L’une des applications les plus répandues est celle des câbles en caoutchouc mobiles à usage général et des câbles miniers.

Description de ZMS Câbles Caoutchouc

ZMS Cable se consacre à la fabrication de divers types de câble en caoutchouc. YQ, YQW, YZ, YC, etc. Ils conviennent à toutes sortes de petits équipements et de grands équipements mobiles.

Nous vous proposons des solutions fiables, sûres et efficaces en matière de câbles.

Nos câble isolé ont une bonne isolation et de bonnes propriétés mécaniques pour assurer une alimentation électrique continue et stable.

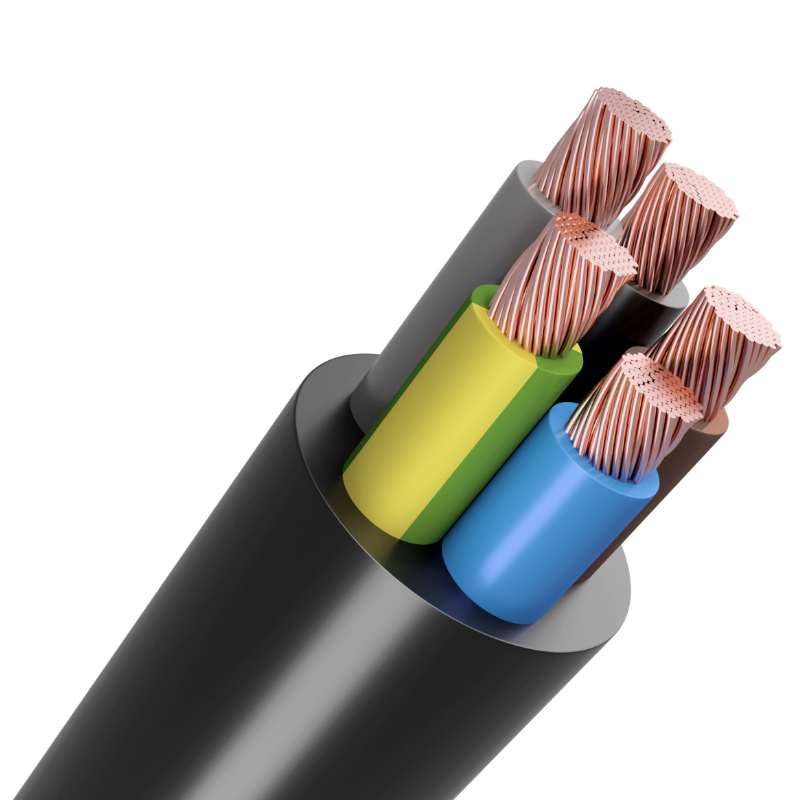

Câble caoutchouc souple

Les câbles caoutchouc souples conviennent à un large éventail d’applications nécessitant une grande flexibilité et une bonne résistance aux conditions industrielles difficiles.
Dans le domaine industriel, ces câbles sont utilisés pour l’alimentation électrique, la commande et la transmission de signaux de divers équipements. Ils servent également de câbles d’alimentation pour les machines et équipements de construction, tels que les grues, les grues à tour et d’autres équipements mobiles.
Les types les plus courants incluent notamment le H07RN-F, largement utilisé pour les équipements mobiles et les chantiers.

Structure : Conducteur en cuivre souple à brins fins, isolation en caoutchouc (EPR ou caoutchouc synthétique) et gaine extérieure en caoutchouc résistante à l’abrasion, à l’humidité et aux huiles.

Caractéristiques : Très grande flexibilité et excellente résistance aux mouvements répétés. Idéal pour les équipements mobiles et les environnements industriels exigeants.

Normes : IEC 60245, H07RN-F, EN 50525, IEC 62067，IEC 60502，GB/T 12706-2008，ASTM B800

Conseil d’expert ZMS CABLE :
Les câbles caoutchouc souples sont particulièrement adaptés aux machines mobiles, aux chantiers et aux équipements industriels. Pour des environnements présentant des risques mécaniques importants (écrasement ou chocs), l’utilisation d’un câble caoutchouc armé peut offrir une protection supplémentaire.

numéro de modèle	tension nominale(V)	Nombre de cœurs	Section nominale(mm²)
YQ,YQW	300/300	2,3	0.3-0.5
YZ,YZW	300/500	2,3,4,5	0.75-6
YC,YCW	450/750	1,2,3,4,5	1.5-95

Câble caoutchouc armé

Les câbles caoutchouc armés combinent la flexibilité des isolations en caoutchouc avec une armure métallique destinée à renforcer la protection mécanique dans les environnements industriels exigeants.

Stucture : Conducteur en cuivre souple, isolation en caoutchouc (EPR ou équivalent), gaine intérieure, armure métallique (SWA / STA / AWA) et gaine extérieure en caoutchouc résistante à l’abrasion et aux huiles

Caractéristiques : Protection mécanique renforcée contre l’écrasement et l’abrasion. Moins flexible qu’un câble caoutchouc souple, mais mieux adapté aux environnements industriels sévères.

Normes : IEC 60245, IEC 60502, BS 5467 / BS 6622

Conseil d’expert ZMS CABLE :
Dans les installations mobiles, un câble caoutchouc souple non armé est souvent privilégié pour sa flexibilité. En revanche, lorsque le câble est exposé à des risques d’écrasement ou d’abrasion, l’utilisation d’un câble caoutchouc armé est recommandée. Les armures SWA sont généralement choisies pour les installations fixes nécessitant une forte résistance mécanique, tandis que STA est plus adapté aux câbles multiconducteurs dans des environnements industriels.

Applications des câbles en caoutchouc

YQ light : le nom complet du modèle est un câble flexible en caoutchouc léger à usage général, utilisé pour les équipements et outils électriques mobiles légers, avec une excellente flexibilité, ne supportant généralement pas la force extérieure.

YZ medium : le nom complet du modèle est un câble général mobile en caoutchouc de taille moyenne, pour une variété d’équipements et d’outils mobiles, avec une flexibilité suffisante, facile à déplacer, à plier, et qui peut supporter la force mécanique générale.

YC lourd : le nom complet du modèle est un câble en caoutchouc lourd général mobile, utilisé dans une variété d’équipements électriques mobiles, pouvant supporter des forces mécaniques importantes, et pouvant supporter leur propre force de traînée, la gaine doit avoir une élasticité et une résistance mécanique très élevées, mais doit également avoir un certain degré de flexibilité pour assurer le mouvement et la flexion.

Câbles EPR non armés vs armés

Critère	Câble EPR non armé	Câble EPR armé (SWA / STA)
Structure	Conducteur cuivre ou aluminium + isolation EPR + gaine	Conducteur + isolation EPR + armure métallique + gaine
Protection mécanique	Standard	Élevée
Flexibilité	Très bonne	Moyenne
Conditions d’installation	Intérieur, chemin de câbles, pose protégée	Pose enterrée, milieux industriels, zones à risque
Résistance aux chocs	Limitée	Renforcée
Coût	Plus économique	Plus élevé
Applications typiques	Installations industrielles fixes, locaux techniques	Industrie lourde, infrastructures, réseaux enterrés

Conseil d’expert ZMS CABLE – Comment choisir ?

Le choix entre un câble EPR non armé et un câble EPR armé ne dépend pas uniquement de la tension, mais surtout des conditions réelles d’installation.

Choisissez un câble EPR non armé lorsque la priorité est la souplesse, la facilité de pose et que le câble est installé dans un environnement protégé, sans risques mécaniques significatifs (installations intérieures, chemins de câbles, zones techniques).
Optez pour un câble EPR armé lorsque le câble est soumis à des contraintes mécaniques, à une pose enterrée ou à un environnement industriel exigeant.
L’armure apporte une protection supplémentaire indispensable pour garantir la sécurité, la durabilité et la continuité de service du réseau.

Chez ZMS CABLE, nous recommandons toujours d’analyser le mode de pose, l’environnement et la durée de vie attendue du projet avant de définir la structure finale du câble EPR.

Services et Logistique ZMS CABLE

Fabrication personnalisée (OEM/ODM)
ZMS conçoit et produit des câbles sur mesure selon vos spécifications techniques, avec personnalisation du marquage, des couleurs et de l’emballage. Nos produits peuvent être adaptés pour répondre aux normes internationales (GB, IEC, BS, NFC, ASTM, DIN, etc.) et aux exigences spécifiques de chaque projet.

Qualité certifiée
Tous les câbles sont testés avant expédition et conformes aux certifications CE, IEC et ISO. Des rapports de test détaillés peuvent être fournis sur demande pour garantir la fiabilité et la sécurité de vos installations.

Emballage et protection
Les câbles ZMS sont soigneusement emballés sur bobines en bois, boîtes en carton ondulé ou tambours métalliques. Les extrémités sont hermétiquement scellées avec du film plastique ou BOPP pour prévenir l’humidité. Le marquage extérieur peut être personnalisé avec des matériaux imperméables.

Transport et livraison
Nous proposons des solutions logistiques flexibles et rapides vers plus de 130 pays :

Maritime : Conteneurs 20ft ou 40ft selon le volume.
Terrestre : Livraison locale ou régionale.
Aérien : Option disponible pour les commandes urgentes.

Nous fournissons également tous les documents d’exportation nécessaires : facture commerciale, liste de colisage, certificat d’origine et documents douaniers.

Support technique et service client
Nos ingénieurs et conseillers vous accompagnent dans le choix des câbles les plus adaptés à vos installations. Nous offrons des services de consultation complets, incluant l’assistance technique et la gestion de projet, pour garantir que chaque étape de votre commande soit couverte de manière professionnelle.

Services d’installation
ZMS propose deux options pour vos projets électriques :

Option A (dirigée par ZMS) : Envoi d’ingénieurs et d’une équipe de supervision sur site pour fournir conseils techniques, programmes d’installation et tests finaux. Les frais de voyage, hébergement, per diem et traduction sont à prévoir.
Option B (sous-traitance locale) : Collaboration avec des entreprises locales qualifiées pour l’installation, avec formation technique, supervision sur site et vérification de la conformité assurées par ZMS.
