Câble solaire PV1-F

La désignation technique : PV1-F
Application : Câble électronique à double isolation, réticulé par faisceau d’électrons, pour la production d’énergie photovoltaïque.

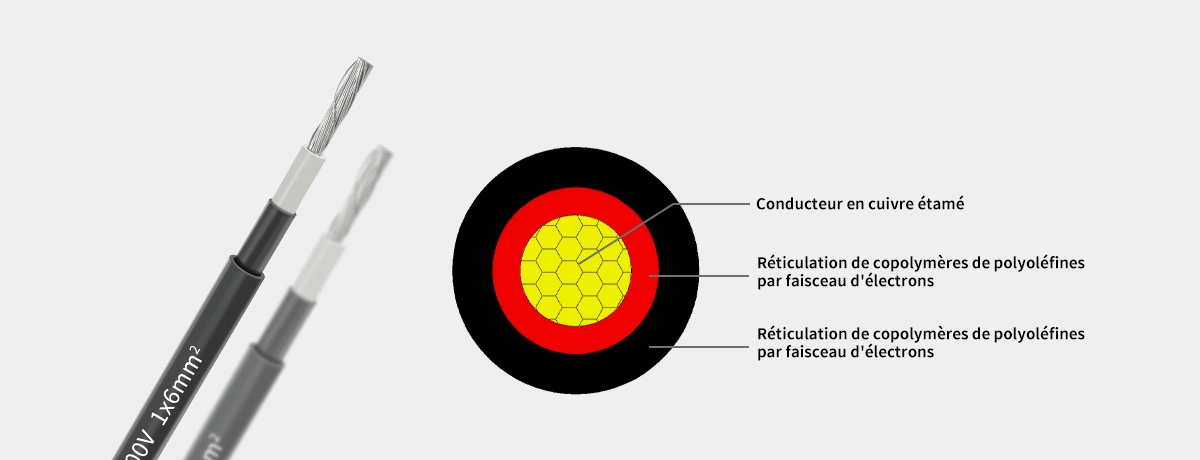

Structure

Section du conducteur : 1,5 mm²～120 mm² (d’autres spécifications peuvent être adaptées)
Conducteur : fil multibrin en cuivre étamé, conforme à la norme 0295/IEC60228, catégorie 5
Nombre de conducteurs : Monoconducteur / Multiconducteur
Isolation : copolymère de polyoléfine réticulé par faisceau d’électrons TUV2PfG/1169, UL4703.
Matériau de la gaine : polyoléfine copolymère réticulée par faisceau d’électrons.
Couleur de la gaine : noir (autres couleurs disponibles sur demande).
Couleur de l’isolation : noir/rouge/(autres couleurs sur demande).
Tension nominale : V DE 600/1000 V AC, 1800 V DC conducteur / conducteur
Tension maximale admissible :
DC : conducteur / conducteur 1,8 kV ; conducteur / Terre 0,9 kV
AC : conducteur / conducteur 1 kV ; conducteur / Terre 0,7 kV
Trois phases : conducteur / conducteur 1,2 kV
Tension d’essai : 6,5KV, 50HZ, 5 minutes.
Échelle de température : -45° C à + 125℃ ; -45℉ à + 257℉ ;
Écart de température : -40 ° C à + 90 ° C ; -40℉ à + 194℉ ;
Température maximale du conducteur : + 120°C
Température de court-circuit : 280 ° C, +536 ℉ ; (durée de court-circuit jusqu’à 5 s)
Rayon de courbure : Rayon de courbure minimum fléchissant câble 10x Ø, installation fixe câble 4x Ø
Méthode de pose : Pose de tuyaux, pose de rainures peu profondes, pose de tranchées pour câbles, pose de tunnels, pose de mezzanines, pose de câbles aériens soutenus, pose de câbles aériens suspendus, etc.
Performance du câble : Les câbles sont résistants à l’humidité et à la chaleur, aux températures élevées et basses, aux acides et aux alcalis, à l’ozone, aux rayons ultraviolets, retardateurs de flamme et d’autres propriétés.

Propriétés des matériaux/normes

Résistance au feu : IEC 60332-1.
Émission de fumée : IEC 61034 ; EN 50268-2.
Faible charge d’incendie : DIN 51900.
Homologations : TUV 2PfG 1169/08.2007 PV1-F.
Résistance à l’ozone : IEC 60811-2-1.
Émission corrosifs des gaz : EN 50267-2-2
Durée de fonctionnement : au moins 25 ans à 90°C(approuvé par TUV/UL).
Garantie : 3 Ans

Choisir la bonne longueur du câble solaire

Pour les paramètres spécifiques et l’application du câble, celui-ci doit être sélectionné en fonction des besoins réels et de l’utilisation de l’environnement.

Description du produit ZMS

Les câbles solaires sont découpés selon votre commande. A noter qu’il peut y avoir +/- 3% de différence, correspondant à la marge d’erreur de la machine et/ou du fabricant de câble : nous contrôlons les longueurs afin d’être au plus juste.

Caractéristiques et avantages du fabricant du ZMS PV1-F

ZMS utilise un conducteur en cuivre étamé sans oxygène de haute qualité, ce conducteur assure une conductivité électrique supérieure, la réticulation des matériaux d’isolation et des matériaux de la gaine par le rayonnement de l’accélérateur d’électrons à haute énergie joue un rôle fiable dans les propriétés d’isolation et les propriétés mécaniques.

Les câbles PV1-F fabriqués par ZMS sont typiques de la haute qualité de la plupart des câbles photovoltaïques.

Le câble photovoltaïque PV1-F de ZMS doit être emballé de manière raisonnable afin d’éviter qu’il ne soit endommagé ou contaminé. La méthode d’emballage doit être conforme aux exigences des réglementations locales et aux normes en vigueur sur le lieu de livraison.

ZMS Cables offre un service d’approvisionnement complet, principalement aux distributeurs et aux fournisseurs du monde entier. Ce service comprend des services de conseil, des services d’achat, des services de transport et des services après-vente.

Informations complémentaires

Ce conducteur est sans halogènes (pas de flamme ni de propagation d’incendie), avec une faible émission de gaz toxiques et aucun gaz corrosif.

Note : Le câble photovoltaïque PV1-F doit être conservé au sec et ventilé à l’intérieur lorsqu’il est stocké et placé dans un endroit à l’abri de la lumière pour le protéger de l’humidité, de la lumière du soleil ou des températures élevées.

À propos de PV1-F

Le câble PV de type PV1-F est un câble à usage général qui présente une bonne résistance aux intempéries, une bonne résistance aux températures élevées, une bonne résistance au frottement et d’autres caractéristiques. Il a une longue durée de vie et convient à la connexion électrique de tous les types de systèmes de production d’énergie photovoltaïque.

PV1-F est l’un des types de câbles photovoltaïques les plus courants, 1 indique le type de câble, c’est-à-dire le niveau de tension du câble de 0,6/1KV. PV est l’abréviation de l’anglais photovoltaic, qui signifie photovoltaïque ; F fait référence à l’utilisation du cinquième type de conducteur, ce qui signifie généralement que le câble a de meilleures propriétés mécaniques et électriques, une expression de modèle similaire : H05VV-F et ainsi de suite. PV1-F 1x4mm2 dans le second 1 est un noyau, signification unipolaire ; 4mm2, 6mm2, 8mm2 signifient pour le câble photovoltaïque une surface de section transversale de conducteur de 4 millimètres carrés, 6 millimètres carrés, 8 millimètres carrés. Le niveau de tension applicable est AC 600/1000V, DC 900/1800V.

Ce type de câble photovoltaïque a un large éventail d’applications et est principalement utilisé dans les domaines de la communication des stations de base, de l’alimentation électrique des usines, de la météorologie, de la radio et de la télévision, des indicateurs de coordonnées de navigation, des chemins de fer, des centrales photovoltaïques, des systèmes de panneaux solaires, des systèmes de production d’énergie éolienne, des centrales éoliennes en mer, etc. L’un des critères d’évaluation de la qualité du PV1-F est l’excentricité de la section transversale. Plus l’excentricité est faible, plus la qualité de l’ensemble du câble est stable.

Principales caractéristiques

Capacité de haute tension : Les câbles photovoltaïques PV1-F sont généralement dimensionnés pour 600V DC et sont capables de supporter les niveaux de tension plus élevés que l’on trouve dans les systèmes de panneaux solaires.

Résistance aux températures élevées : en raison du rayonnement solaire et du principe de fonctionnement des panneaux solaires, la température dans le système de panneaux solaires est très élevée. Les câbles photovoltaïques PV1-F ont généralement une température nominale de 90°C et peuvent être utilisés pendant une longue période dans des environnements à température élevée sans vieillissement ni dommage.

Bonne durabilité : les câbles photovoltaïques PV1-F sont conçus avec des matériaux et des processus spéciaux, qui peuvent être utilisés pendant une longue période dans des environnements humides, à haute température et difficiles, et ne sont pas faciles à vieillir et à endommager, ce qui leur confère une longue durée de vie.

Facile à installer : le câble photovoltaïque PV1-F est léger, souple, facile à plier et à installer, et possède de bonnes propriétés ignifuges, qui ne provoqueront pas d’incendie ni d’autres accidents de sécurité lors de son utilisation.

Sécurité élevée : le câble photovoltaïque PV1-F est fabriqué à partir de matériaux respectueux de l’environnement et répond aux normes applicables aux câbles, ce qui le rend sûr et fiable.

Fabrication personnalisée (OEM/ODM)

ZMS conçoit et produit des câbles sur mesure selon vos spécifications techniques, avec personnalisation du marquage, des couleurs et de l’emballage. Nos produits peuvent être adaptés pour répondre aux normes internationales (GB, IEC, BS, NFC, ASTM, DIN, etc.) et aux exigences spécifiques de chaque projet.

Qualité certifiée

Tous les câbles sont testés avant expédition et conformes aux certifications CE, IEC et ISO. Des rapports de test détaillés peuvent être fournis sur demande pour garantir la fiabilité et la sécurité de vos installations.

Emballage et protection

Les câbles ZMS sont soigneusement emballés sur bobines en bois, boîtes en carton ondulé ou tambours métalliques. Les extrémités sont hermétiquement scellées avec du film plastique ou BOPP pour prévenir l’humidité. Le marquage extérieur peut être personnalisé avec des matériaux imperméables.

Transport et livraison

Nous proposons des solutions logistiques flexibles et rapides vers plus de 130 pays :

• Maritime : Conteneurs 20ft ou 40ft selon le volume.
• Terrestre : Livraison locale ou régionale.
• Aérien : Option disponible pour les commandes urgentes.

Nous fournissons également tous les documents d’exportation nécessaires : facture commerciale, liste de colisage, certificat d’origine et documents douaniers.

Support technique et service client

Nos ingénieurs et conseillers vous accompagnent dans le choix des câbles les plus adaptés à vos installations. Nous offrons des services de consultation complets, incluant l’assistance technique et la gestion de projet, pour garantir que chaque étape de votre commande soit couverte de manière professionnelle.

Services d’installation

ZMS propose deux options pour vos projets électriques :

• Option A (dirigée par ZMS) : Envoi d’ingénieurs et d’une équipe de supervision sur site pour fournir conseils techniques, programmes d’installation et tests finaux. Les frais de voyage, hébergement, per diem et traduction sont à prévoir.
• Option B (sous-traitance locale) : Collaboration avec des entreprises locales qualifiées pour l’installation, avec formation technique, supervision sur site et vérification de la conformité assurées par ZMS.
