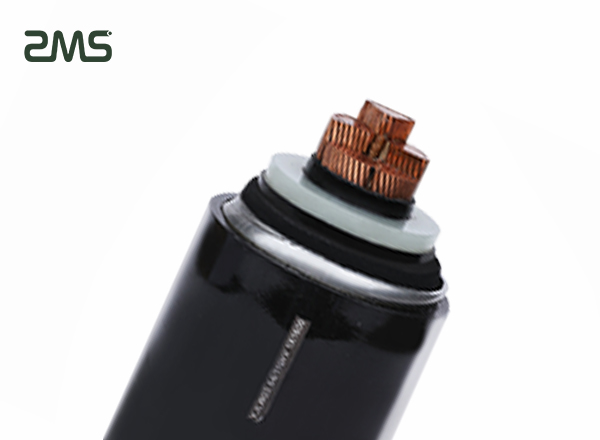

Câble Haute Tension
Le câble haute tension est un type de câble utilisé pour transporter de l’électricité à des tensions élevées (généralement supérieures à 35 kV) sur de longues distances. Le câble très haute tension pour une tension supérieure à 110KV.
Ils sont généralement fabriqués à partir de matériaux isolants tels que le caoutchouc, le polychlorure de vinyle ou la gaine thermo-plastique, et peuvent être enterrés sous terre ou installés sur des pylônes électriques.
Les câbles haute tension sont utilisés pour transporter de l’électricité à partir des centrales électriques jusqu’aux réseaux électriques de distribution, où ils sont transférés à des tensions plus basses pour alimenter les bâtiments et les appareils électriques.
ZMS est un fournisseur professionnel de câbles et peut vous fournir une gamme complète de câbles électriques haute tension.
Structure d’un câble haute tension
| Couche | Description technique | Valeur pour votre projet |
| Conducteur (Cuivre ou Aluminium) | Conducteur massif ou toronné à haute conductivité, dimensionné selon la capacité de courant requise. | Optimise le transport d’énergie sur longues distances avec pertes minimisées. |
| Écran semi-conducteur interne | Couche extrudée assurant une surface électrique homogène. | Réduit les contraintes électriques et améliore la fiabilité du câble haute tension. |
| Isolation principale (XLPE / EPR selon application) | Matériau isolant à haute résistance diélectrique et thermique. XLPE pour transmission standard HT, EPR pour environnements spécifiques. | Garantit la stabilité électrique et la durée de vie du réseau, même sous fortes contraintes thermiques. |
| Écran semi-conducteur externe | Couche extrudée entourant l’isolation. | Stabilise le champ électrique et protège l’intégrité de l’isolation. |
| Écran métallique (cuivre rubané ou fils de cuivre) | Assure la mise à la terre et la protection contre les défauts électriques. | Renforce la sécurité du système et facilite la détection des défauts. |
| Armure (optionnelle) | Fils ou rubans d’acier galvanisé ou aluminium selon installation (souterraine, industrielle). | Protection mécanique renforcée pour projets exigeants et installations enterrées. |
| Gaine extérieure (PE / PVC / LSZH) | Gaine résistante aux UV, à l’humidité et aux agents chimiques. | Assure la durabilité du câble dans divers environnements climatiques internationaux. |
Le choix des composants tels que le conducteur, le matériau d’isolation, le système d’écran ou la gaine extérieure dépend du niveau de tension, des conditions d’installation ainsi que des exigences normatives du projet.
ZMS CABLE peut personnaliser ses câbles haute tension afin de répondre précisément à vos spécifications techniques.
Niveaux de tension disponibles chez ZMS Cable (66kV–400kV)

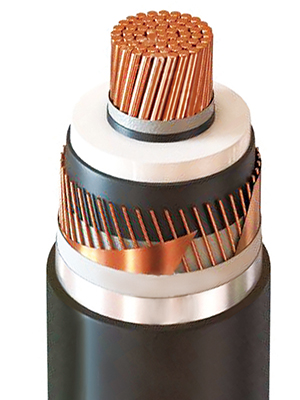

Câble haute tension 66kV
Le câble haute tension 66kV appartient au premier niveau des réseaux de transport HT. Sa structure comprend un conducteur, une isolation, des couches semi-conductrices et un système de protection externe. Comparé aux niveaux supérieurs comme le câble haute tension 110kV, 220kV ou 400kV, l’épaisseur d’isolation, la section du conducteur et les exigences de contrôle du champ électrique sont moins élevées. Les câbles haute tension 66kV sont conçus selon les normes internationales telles que IEC 60840 et autres standards nationaux applicables.
Conseil d’expert
Le câble 66kV est recommandé lorsque la distance de transmission reste modérée et que la capacité requise ne justifie pas un passage en tension supérieure.
Il offre un bon compromis entre performance technique et maîtrise des coûts.
Pour les réseaux longue distance ou les charges importantes, un niveau comme le câble haute tension 110kV ou 220kV sera généralement plus adapté.
Câble haute tension 110kV
Le câble haute tension 110kV constitue un niveau largement utilisé dans les réseaux de transport d’électricité à l’échelle nationale et régionale.
Sa structure repose sur les mêmes éléments fondamentaux que les autres câbles haute tension — conducteur, couches semi-conductrices, isolation et système de protection — avec une épaisseur d’isolation et des performances électriques supérieures au câble haute tension 66kV.
Comparé aux niveaux plus élevés comme le câble haute tension 220kV ou 400kV, il assure une capacité de transport renforcée tout en conservant une complexité technique maîtrisée. Les câbles HT 110kV sont généralement fabriqués conformément aux normes internationales telles que IEC 60840 ainsi qu’aux réglementations locales applicables.
Conseil d’expert
Le câble 110kV est recommandé pour les interconnexions régionales, les réseaux structurants et les infrastructures industrielles à forte demande énergétique.
Il représente souvent une solution intermédiaire entre le câble haute tension 66kV destiné aux réseaux régionaux et le câble haute tension 220kV adapté aux transmissions longue distance.
Pour les axes stratégiques à très haute capacité, le câble haute tension 400kV sera généralement plus approprié.
Câble haute tension 132kV
Le câble haute tension 132kV représente un niveau intermédiaire largement employé pour le transport régional et national d’électricité.
Sa structure est similaire à celle des autres câbles haute tension — conducteur, couches semi-conductrices, isolation et système de protection — mais l’épaisseur de l’isolation et les exigences électriques sont supérieures à celles du câble haute tension 110kV.
Comparé aux niveaux supérieurs comme le câble haute tension 220kV ou 400kV, il offre une capacité intermédiaire adaptée aux réseaux régionaux étendus et aux interconnexions structurantes.
Les câbles HT 132kV sont conçus selon les normes internationales telles que IEC 60840 et se conforment également aux réglementations locales applicables.
Conseil d’expert
Le câble 132kV est recommandé pour les projets nécessitant plus de capacité qu’un câble haute tension 110kV, tout en restant plus économique et simple à installer qu’un câble haute tension 220kV.
Il convient aux interconnexions régionales, aux extensions de réseaux existants et aux infrastructures industrielles de moyenne à forte puissance.
Pour les transmissions longue distance ou les réseaux stratégiques à très haute capacité, les niveaux 220kV ou 400kV seront généralement préférables.
Câble haute tension 220kV
Le câble haute tension 220kV est conçu pour les réseaux principaux de transport d’électricité sur de longues distances.
Sa structure conserve les éléments fondamentaux des câbles haute tension — conducteur, couches semi-conductrices, isolation et protection — avec une isolation plus épaisse et des exigences électriques renforcées par rapport au câble haute tension 132kV.
Ce niveau de tension permet de transporter de grandes puissances tout en maintenant une stabilité optimale du réseau.
Les câbles HT 220kV sont fabriqués conformément aux normes internationales telles que IEC 60840 et respectent les réglementations locales des pays d’installation.
Conseil d’expert
Le câble 220kV est recommandé pour les liaisons inter-régionales et nationales nécessitant une forte capacité de transport d’énergie.
Il convient particulièrement aux projets de réseau stratégique et aux interconnexions entre postes électriques principaux.
Pour les infrastructures nécessitant des capacités encore plus élevées ou des corridors à très haute tension, le câble haute tension 400kV reste la solution privilégiée.
Le prix du câble haute tension 220kV dépend de la section du conducteur, du type d’isolation et des spécifications du projet.
Câble haute tension 400kV
Le câble haute tension 400kV est destiné aux réseaux de transport d’électricité à très haute capacité et longue distance, formant le backbone stratégique des infrastructures électriques.
Sa structure conserve les éléments fondamentaux des câbles haute tension — conducteur, couches semi-conductrices, isolation et protection — mais l’isolation est maximale et les exigences électriques sont très strictes par rapport aux niveaux 220kV et inférieurs.
Ce niveau de tension permet le transport de puissances extrêmement élevées tout en assurant une stabilité optimale du réseau.
Les câbles HT 400kV sont conçus selon les normes internationales IEC 60840 et se conforment aux réglementations locales des pays d’installation.
Conseil d’expert
Le câble 400kV est recommandé pour les liaisons longue distance critiques, les corridors à très haute tension et les interconnexions entre postes principaux stratégiques.
Il convient aux projets nécessitant un transport massif d’énergie avec des contraintes techniques et environnementales élevées.
Pour des besoins régionaux ou des capacités intermédiaires, des niveaux inférieurs tels que câble haute tension 220kV ou 132kV peuvent être plus adaptés.
Types de câbles haute tension disponibles chez ZMS Cable

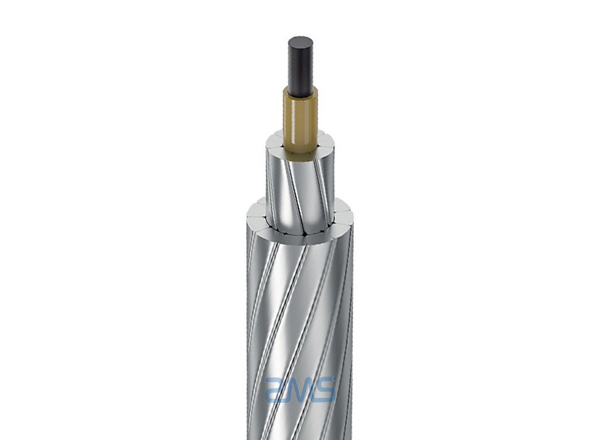

Câble aérien haute tension
Structure : Ces câbles sont composés de conducteurs en cuivre ou en aluminium multibrins, d’une isolation en XLPE, d’une couche de blindage et d’une gaine extérieure résistante aux intempéries. Ils peuvent également contenir un noyau en acier pour augmenter la résistance mécanique face aux conditions météorologiques.
Paramètres produits :
Tension nominale : 35kV et plus
Matériau conducteur : Cuivre ou aluminium
Matériau isolant : XLPE
Température d’utilisation : -40°C à +90°C
Résistance à la traction : ≥ 5000 N
Applications : Idéal pour la transmission longue distance dans des environnements ouverts, tels que les réseaux ruraux, les régions montagneuses et les lignes électriques extérieures.
câble souterrain haute tension
Caractéristiques :
Un câble souterrain haute tension est un type de câble utilisé pour transporter de l’électricité à des tensions élevées dans des zones densément peuplées ou lorsqu’il est souhaité minimiser l’impact visuel sur l’environnement. Il est enterré sous terre pour protéger les conducteurs des conditions météorologiques extérieures et éviter les perturbations visuelles.
Application :
Les câbles haute tension enterrés sont utilisés pour transporter de l’électricité sur de courtes distances dans les zones densément peuplées, telles que les villes et les centres urbains, où les câbles aériens ne sont pas souhaitables en raison de leur impact visuel.
Ils sont également utilisés pour connecter des centrales électriques à des réseaux de distribution pour alimenter les bâtiments et les équipements électriques locaux. Ces câbles peuvent également être utilisés pour connecter des systèmes électriques distants pour améliorer la fiabilité et la sécurité du réseau électrique.
câble à haute tension sous-marin
Caractéristiques :
Un câble à haute tension sous-marin est un type de câble utilisé pour transporter de l’électricité à des tensions élevées sous la surface de l’eau, généralement à travers des mers, des océans ou des lacs. Il est conçu pour résister aux conditions environnementales sous-marines difficiles, telles que les tempêtes, les courants, les vagues et les fonds marins accidentés.
Application :
Les câbles à haute tension sous-marins sont utilisés pour transporter de l’électricité entre les continents, les îles et les régions éloignées pour connecter les systèmes électriques distants. Ils peuvent également être utilisés pour connecter les plateformes éoliennes offshore, les centrales électriques en mer et les équipements électriques sous-marins à la côte.
Ces câbles sont un moyen fiable et durable de transporter de l’électricité sur de grandes distances et sont importants pour améliorer la fiabilité et la sécurité du réseau électrique.
Caractéristiques des câbles haute tension ZMS
Les câbles haute tension ZMS sont fabriqués avec des matériaux de qualité pour assurer une durabilité maximale et une performance optimale. Voici quelques-unes de leurs principales caractéristiques :
Conception robuste : Nos câbles sont dotés d’une gaine isolante en matériaux comme le polyéthylène réticulé (XLPE), garantissant une excellente isolation et une résistance aux hautes tensions.
Matériaux conducteurs de qualité : Nos câbles utilisent du cuivre ou de l’aluminium de haute pureté, offrant une conductivité supérieure.
Protection renforcée : Grâce à des couches de protection contre l’eau et une gaine extérieure résistante, nos câbles peuvent être utilisés dans des environnements souterrains, aériens ou sous-marins.
Fiabilité à long terme : Nos câbles sont conçus pour offrir une durée de vie exceptionnelle, dépassant souvent 30 ans avec une maintenance minimale.
Quelles Sont Les Applications des Câbles Haute Tension ?
Les câbles haute tension sont des éléments critiques pour le transport et la distribution d’électricité. Ils jouent un rôle fondamental dans notre vie quotidienne en alimentant les ménages, les entreprises et les industries.
L’application la plus courante des câbles haute tension est la transmission d’électricité sur de longues distances, souvent à partir de centrales électriques vers les zones de consommation.
Les câbles haute tension peuvent être enterrés ou aériens et se caractérisent par leur capacité à transporter de grandes quantités d’électricité avec une perte minimale d’énergie.
Outre la transmission, les câbles haute tension peuvent également être utilisés pour le stockage d’énergie.
Par exemple, les systèmes de stockage d’énergie éolienne utilisent des câbles haute tension pour stocker l’énergie produite par les éoliennes pendant les périodes de production excédentaires, afin de la fournir lorsque la demande est élevée.
Enfin, les câbles haute tension sont également utilisés pour l’interconnexion de réseaux électriques dans différents pays.
Cela permet de partager l’énergie produite par les centrales électriques avec d’autres pays et de garantir une alimentation en électricité fiable en cas de besoin. En conclusion, les câbles haute tension sont un élément clé de notre infrastructure électrique.
Comment Reconnaître Les Lignes à Haute Tension ?
Les lignes à haute tension sont un élément essentiel de notre système électrique, transportant l’énergie électrique d’une source à des zones de consommation. Bien qu’ils soient souvent cachés dans des zones rurales ou souterraines, il est important de savoir les reconnaître pour éviter les dangers potentiels.
Voici quelques caractéristiques qui peuvent aider à reconnaître les lignes à haute tension :
Pylônes hauts et espacés : Les pylônes de lignes à haute tension sont généralement hauts et espacés pour permettre aux câbles de s’étendre entre eux sans se toucher. Les pylônes peuvent être en acier, en bois ou en béton et peuvent être reconnaissables grâce à leur hauteur et à la distance qui les sépare.
Câbles épais : Les câbles à haute tension sont souvent plus épais que les câbles électriques courants, ce qui les rend plus facilement visibles. Les câbles peuvent être en acier, en cuivre ou en aluminium, et peuvent être recouverts d’une gaine isolante pour minimiser les risques d’arc électrique ou de fuite d’énergie.
Marquages distinctifs : Les pylônes de lignes à haute tension peuvent être marqués avec des couleurs spécifiques pour les distinguer des autres lignes électriques. Les couleurs peuvent varier selon les régions, mais elles peuvent inclure du rouge et du blanc pour indiquer les lignes à haute tension.
Signes de danger : Les zones autour des lignes à haute tension peuvent être marquées avec des panneaux de signalisation indiquant les dangers potentiels de toucher les câbles ou les pylônes. Les panneaux peuvent également être installés pour interdire l’escalade ou l’installation d’objets tels que des antennes de télévision.
Il est important de respecter les lignes à haute tension et de ne jamais les toucher, même lorsqu’elles sont éteintes. Les tensions élevées peuvent causer des blessures graves ou la mort, et les arcs électriques peuvent causer des incendies ou d’autres dommages.
