Câble à Fibre Optique
Le câble à fibre optique est un type de câble qui utilise des fibres de verre ou de plastique très fines pour transmettre des signaux lumineux. Ces signaux lumineux permettent de transmettre des informations à très haute vitesse, ce qui en fait une solution essentielle pour les réseaux de communication, les télécommunications et les infrastructures de données. Les fibres sont généralement protégées par différentes couches de gainage et de renforcement afin de résister à la flexion, à la pression, à l’humidité et aux conditions d’installation.
ZMS CABLE fournit des câbles à fibre optique adaptés aux différents environnements de déploiement, notamment pour les réseaux extérieurs, les télécommunications, les infrastructures industrielles et les réseaux de communication. Selon les exigences du projet, nous pouvons adapter la structure du câble, le nombre et le type de fibres, la gaine extérieure ainsi que les éléments de protection mécanique, afin de répondre aux contraintes spécifiques d’installation et de transmission.
Documentation technique
Câbles à fibre optique
Consultez les caractéristiques techniques, les configurations et les principales spécifications de nos câbles à fibre optique pour vous aider à sélectionner la solution adaptée à votre projet.
Accessoires pour câbles à fibre optique
Principaux accessoires pour câbles à fibre optique, avec leurs caractéristiques et configurations. D’autres solutions peuvent être proposées selon les exigences de votre projet.
Types de câbles fibre optique disponibles chez ZMS Cable
Types de fibres optiques (SMF & MMF)
Fibre optique monomode ou multimode (SMF & MMF)
La fibre optique se décline en deux grandes familles, fibre monomode et fibre multimode, qui se distinguent par le diamètre du cœur, la distance de transmission et le coût des équipements. La fibre monomode (OS1/OS2) est adaptée aux réseaux longue distance — télécom, FTTH, backbone — tandis que la fibre multimode (OM1 à OM5) convient aux liaisons courtes en data center ou en réseau local.
Nos câbles fibre optique sont disponibles en configuration monomode ou multimode selon le type d’installation : ADSS, OPGW, OPPC pour les lignes aériennes ; GYTA53, GYTY53 pour la pose enterrée.
Conseil ZMS :
Le choix entre fibre monomode et multimode dépend avant tout de la distance à couvrir et du budget disponible pour les équipements actifs. Pour un accompagnement détaillé selon votre projet, consultez notre guide complet.
Câble fibre optique sous-marin
Câble fibre optique sous-marin et immergé
Le câble fibre optique sous-marin est conçu pour la transmission de données à travers les océans, tandis que le câble fibre optique immergé est destiné aux environnements d’eau douce — rivières, lacs, réservoirs. Les deux disposent d’une structure renforcée avec tubes/gels d’étanchéité et armure métallique adaptée au niveau de risque mécanique et à la profondeur d’installation.
Applications typiques :
- Liaisons intercontinentales et côtières à haut débit
- Connexions d’îles et de plateformes offshore
- Backbones Internet et réseaux de télécommunications maritimes
- Traversées de rivières et de lacs pour réseaux de télécommunication
- Raccordement d’installations sur réservoirs et barrages
Conseil ZMS :
Le choix entre câble sous-marin océanique et câble immergé en eau douce dépend avant tout de l’environnement d’installation. En grande profondeur océanique, une structure plus légère suffit généralement ; près des côtes, une armure renforcée est recommandée pour résister aux ancres et aux engins de pêche.
Pour le câble immergé en rivière ou en lac, une armure légère convient aux eaux calmes et stables ; une protection renforcée est recommandée en cas de fort courant, de risque de crue, ou de trafic fluvial important (navigation, pêche, travaux à proximité). ZMS Cable propose des structures personnalisées selon la bathymétrie, le type de cours d’eau et les contraintes du projet.
Câble à fibre optique aérien

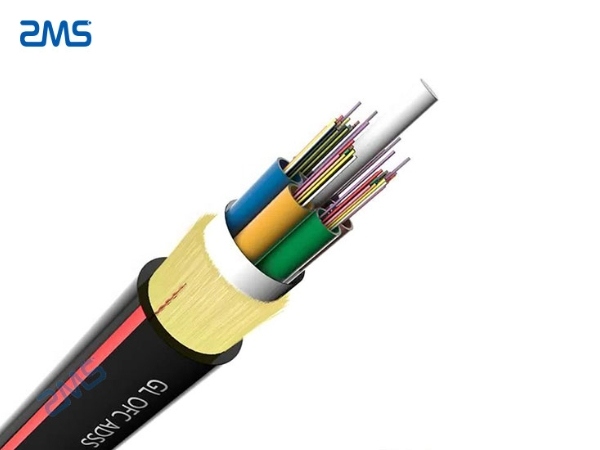

Câble ADSS – Câble aérien autoportant sans métal
Le câble ADSS (All-Dielectric Self-Supporting) est un câble fibre optique aérien sans conducteur métallique. Léger, flexible et résistant aux intempéries, il est adapté aux installations sur poteaux télécoms ou lignes moyenne tension, sans mise à la terre. Sa conception entièrement diélectrique le rend idéal pour les environnements à fort champ électrique.
Applications :
- Réseaux télécom aériens
- Lignes électriques MT
- Zones rurales ou difficiles d’accès
Conseil ZMS :
Le choix d’un câble ADSS doit prendre en compte la portée (span), les conditions climatiques et l’environnement électrique.
Pour les installations sur lignes MT ou HT, il est recommandé d’utiliser une gaine anti-tracking (AT) afin d’assurer une meilleure durabilité.

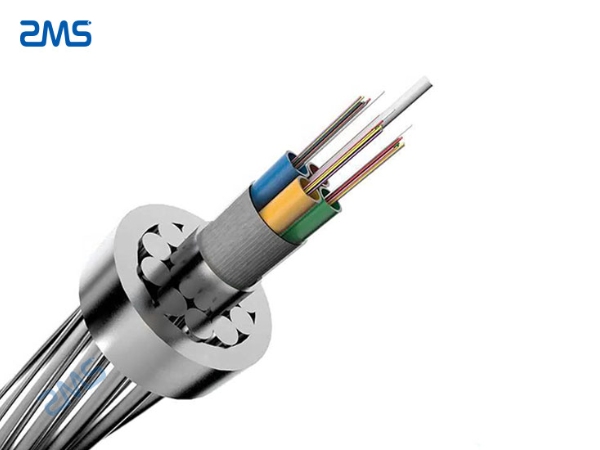

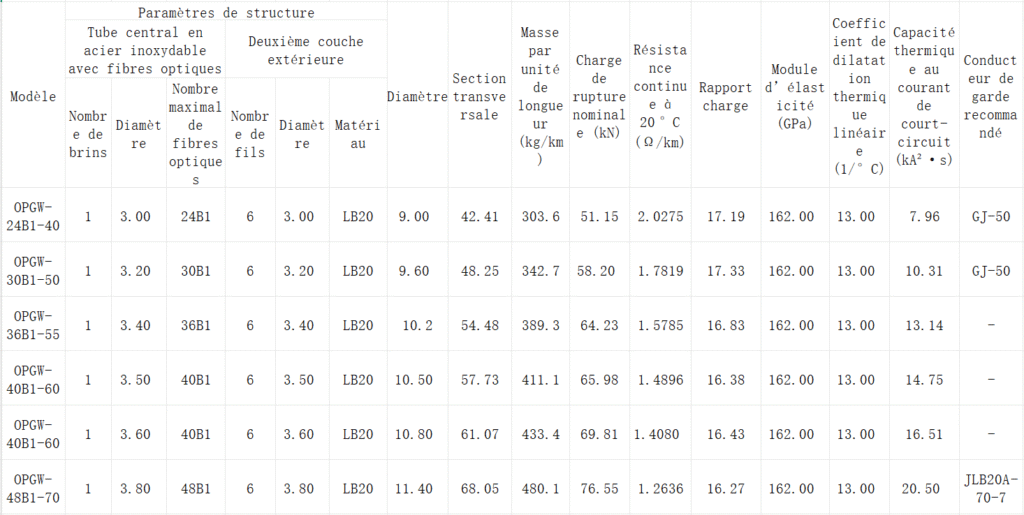

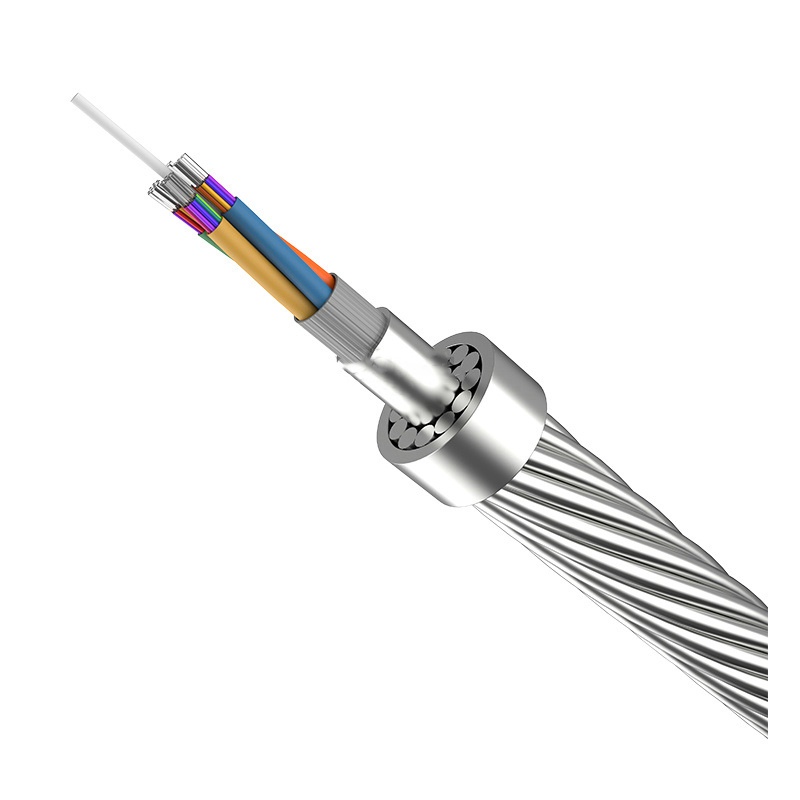

Câble OPGW – Fibre optique pour lignes à haute tension
Le câble OPGW (Optical Ground Wire) est un câble fibre optique intégré dans un conducteur de terre pour lignes haute tension. Il assure à la fois la protection contre la foudre et la transmission de données, en remplaçant le câble de garde traditionnel. Grâce à sa structure métallique, il offre une excellente résistance mécanique et une grande fiabilité en environnement électrique exigeant.
Applications :
- Lignes de transmission haute tension
- Réseaux de télécommunication des opérateurs d’énergie
- Infrastructures backbone longue distance
Conseil ZMS :
Le câble OPGW est particulièrement adapté aux nouvelles lignes électriques ou aux projets de remplacement de câble de garde.
Son choix dépend de la capacité de courant de court-circuit, des contraintes mécaniques (portée, charge) et des exigences en transmission optique.
Solution idéale pour intégrer télécommunication et transport d’énergie sur une même infrastructure.
Câble OPPC – Câble à fibre optique intégré dans le conducteur
Le câble OPPC (Optical Phase Conductor) intègre des fibres optiques directement dans le conducteur de phase d’une ligne électrique. Il permet la transmission simultanée de l’énergie et des données, sans ajout de câble supplémentaire. Solution idéale pour les réseaux moyenne et haute tension, en cas de contraintes d’espace ou de besoins d’intégration avancée.
Applications :
- Lignes de distribution moyenne tension
- Réseaux électriques intelligents (smart grid)
- Projets nécessitant intégration énergie + communication
Conseil ZMS :
Le câble OPPC est recommandé lorsque l’intégration de la fibre doit se faire sans ajouter de câble supplémentaire. Son choix dépend des charges électriques, des contraintes thermiques et des performances optiques requises.
Comparaison ADSS vs OPGW vs OPPC
| Critère | ADSS | OPGW | OPPC |
| Structure | 100% diélectrique | Conducteur de terre | Conducteur de phase |
| Élément métallique | Non | Oui | Oui |
| Position sur la ligne | Suspendu (indépendant) | En haut (câble de garde) | Conducteur actif |
| Est sous tension ? | Non | Non | Oui |
| Tension typique | MT / HT (environnement) | HT / THT | HT / THT |
| Fonction principale | Télécommunication | Protection contre la foudre + communication | Transport d’énergie + communication |
| Déploiement typique | Ajout rapide sur ligne existante | Nouvelle ligne ou remplacement du câble de garde | Nouvelle ligne ou modernisation du réseau |
| Complexité d’installation | Faible | Moyenne | Élevée |
| Applications typiques | Réseaux télécom aériens | Réseaux de transport électrique | Smart grid, lignes HT intégrées |
Conseil ZMS
Le choix entre ADSS, OPGW et OPPC dépend principalement de la configuration du réseau électrique et des objectifs du projet :
- ADSS : solution rapide et économique pour ajouter de la fibre sur une infrastructure existante
- OPGW : idéal pour les lignes haute tension nécessitant fiabilité et protection
- OPPC : recommandé pour les projets intégrés combinant transport d’énergie et communication
Câble à fibre optique armé
Câble GYXTW – Fibre optique à tube central compact
Le câble GYXTW est un câble fibre optique compact à tube central, renforcé par des fils d’acier pour une meilleure résistance mécanique.
Facile à installer en conduits ou sur poteaux, il est recommandé pour les réseaux de communication locaux et les liaisons extérieures courte distance.
| Paramètres Technologiques ( GYXTW ) | ||||||
| Nombre de Fibres | Rayon de Courbure Minimum (mm) | Résistance à la Traction Minimale (N) | Résistance à l’Écrasement Minimale (N/100mm) | |||
| Statique | Dynamique | Court Terme | Long Terme | Court Terme | Long Terme | |
| 2 ~ 24 | 10 fois le diamètre | 20 fois le diamètre | 1500 | 600 | 1000 | 300 |
Câble GYTA53 – Fibre optique armée pour pose directe enterrée
Le câble GYTA53 est un câble fibre optique à double gaine avec armure en acier, conçu pour la pose directe enterrée dans des environnements exigeants.
Sa structure robuste assure une excellente protection contre l’humidité, les contraintes mécaniques et les rongeurs, ce qui le rend adapté aux réseaux extérieurs longue distance.
| Paramètres Technologiques ( GYTA53 ) | ||||||
| Nombre de Fibres | Rayon de Courbure Minimum (mm) | Résistance à la Traction Minimale (N) | Résistance à l’Écrasement Minimale (N/100mm) | |||
| Statique | Dynamique | Court Terme | Long Terme | Court Terme | Long Terme | |
| 2 ~ 432 | 15 fois le diamètre | 30 fois le diamètre | 3000 | 1000 | 3000 | 1000 |
Câble GYTY53 – Fibre optique armée double gaine pour pose enterrée
Le câble GYTY53 est un câble fibre optique armé à double gaine conçu pour les installations souterraines et industrielles.
Il offre une haute résistance à l’humidité, aux pressions mécaniques et aux agressions extérieures, idéal pour les réseaux enterrés longue distance.
Fibre optique pour raccordement à domicile
Câble fibre optique FTTH
Le câble FTTH (Fiber To The Home) est conçu pour connecter directement les logements ou bureaux aux réseaux fibre optique. Léger, flexible et facile à installer, il est parfait pour les applications en intérieur ou en distribution finale. Idéal pour les réseaux d’accès à haut débit dans les projets résidentiels et urbains.
Pourquoi choisir ZMS Cable pour vos projets fibre optique ?
- ZMS Cable fournit des solutions fibre optique personnalisées pour les réseaux télécoms, industriels et énergétiques. Nos câbles peuvent être adaptés selon le nombre de fibres, la structure, la gaine, le marquage ou les exigences d’installation spécifiques.
- Tous les produits sont fabriqués conformément aux principales normes internationales telles que IEC, BS, NFC, ASTM et DIN, avec contrôle qualité avant expédition et rapports de test disponibles sur demande.
- Grâce à notre expérience dans les projets ADSS, OPGW, OPPC, FTTH et fibre optique armée, nos ingénieurs accompagnent les clients dans le choix des câbles, les contraintes d’installation et les solutions de déploiement.
- ZMS Cable propose également des solutions logistiques flexibles et un support technique international pour les projets fibre optique dans plus de 130 pays.
Besoin d’un câble fibre optique adapté à votre projet ?
ZMS Cable accompagne les projets télécoms, industriels et énergétiques avec des solutions fibre optique personnalisées : ADSS, OPGW, OPPC, FTTH, câbles armés et réseaux longue distance.
Contactez notre équipe pour obtenir :
- une recommandation technique
- un devis rapide
- une solution adaptée à vos conditions d’installation
Nos services professionnels
En choisissant des câbles aériens de haute qualité, vous offrez à vos équipes et à vos installations un niveau de sécurité supérieur — et c’est précisément ce que les services de ZMS visent à garantir.
ZMS conçoit et produit des câbles sur mesure selon vos spécifications techniques, avec personnalisation du marquage, des couleurs et de l’emballage. Nos produits peuvent être adaptés pour répondre aux normes internationales (GB, IEC, BS, NFC, ASTM, DIN, etc.) et aux exigences spécifiques de chaque projet.
Tous les câbles sont testés avant expédition et conformes aux certifications CE, IEC et ISO. Des rapports de test détaillés peuvent être fournis sur demande pour garantir la fiabilité et la sécurité de vos installations.
Les câbles ZMS sont soigneusement emballés sur bobines en bois, boîtes en carton ondulé ou tambours métalliques. Les extrémités sont hermétiquement scellées avec du film plastique ou BOPP pour prévenir l’humidité. Le marquage extérieur peut être personnalisé avec des matériaux imperméables.
Nous proposons des solutions logistiques flexibles et rapides vers plus de 130 pays :
- Maritime : Conteneurs 20ft ou 40ft selon le volume.
- Terrestre : Livraison locale ou régionale.
- Aérien : Option disponible pour les commandes urgentes.
Nous fournissons également tous les documents d’exportation nécessaires : facture commerciale, liste de colisage, certificat d’origine et documents douaniers.
Nos ingénieurs et conseillers vous accompagnent dans le choix des câbles les plus adaptés à vos installations. Nous offrons des services de consultation complets, incluant l’assistance technique et la gestion de projet, pour garantir que chaque étape de votre commande soit couverte de manière professionnelle.
ZMS propose deux options pour vos projets électriques :
- Option A (dirigée par ZMS) : Envoi d’ingénieurs et d’une équipe de supervision sur site pour fournir conseils techniques, programmes d’installation et tests finaux. Les frais de voyage, hébergement, per diem et traduction sont à prévoir.
- Option B (sous-traitance locale) : Collaboration avec des entreprises locales qualifiées pour l’installation, avec formation technique, supervision sur site et vérification de la conformité assurées par ZMS.
