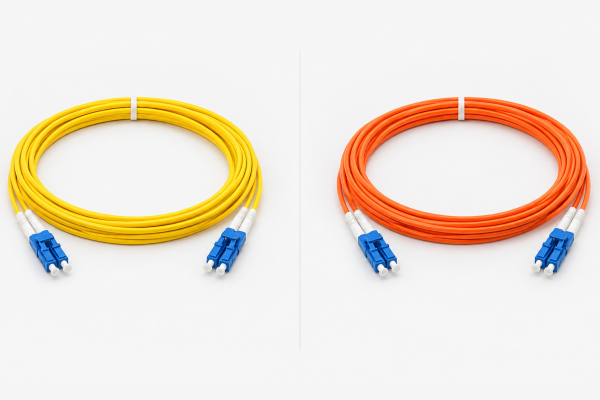

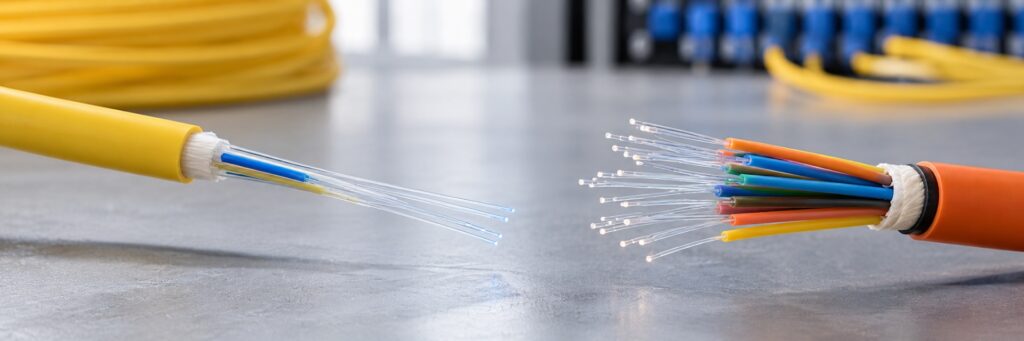

Fibra ottica : monomodale vs multimodale
IL fibra ottica monomodale e il fibra ottica multimodale non si distinguono solo per il nome : il loro cuore, la loro sorgente luminosa e il loro utilizzo differiscono completamente, con un impatto diretto sulla scelta del cavo per il tuo progetto. In questa guida monomodale vs multimodale, confrontiamo le due tecnologie : diametro, distanza, larghezza di banda, Standard OS1/OS2 e da OM1 a OM5. L'obiettivo è semplice : aiutarti a determinare la tecnologia giusta più adatto al tuo progetto e i suoi vincoli tecnici, se si tratta di una rete di telecomunicazioni a lunga distanza, un data center o progetti di cablaggio strutturato.
ZMS Cable fornisce cavi in fibra ottica per diverse esigenze industriali e di rete, con configurazioni personalizzabili a seconda della tipologia di fibra, struttura del cavo, protezione meccanica e condizioni di installazione.
Qu'est-ce qu'une fibre monomode (SMF)
Fibra ottica monomodale (SMF)
IL fibra ottica monomodale (SMF) ha un cuore molto fine, ambiente 9 diametro µm, che consente solo la propagazione di una singola modalità di luce.
Cette fibre optique monomode est conçue pour des trasmissioni a lunga distanza, con attenuazione molto bassa ed eccellente stabilità del segnale.
A differenza della fibra multimodale, non ne soffre modale di dispersione, che lo rende ideale per reti geografiche e il infrastrutture critiche.
Applicazioni tipiche :
- Reti di telecomunicazioni a lunga distanza
- Reti FTTH (Fibra a casa)
- Collegamenti interurbani e dorsali
- Infrastrutture di rete critiche
Tipi di fibre monomodali :
OS1: uso interno
IL fibre OS1 utilise une construction en tube serré (buffer stretto). Questa struttura lo rende più adatto per installazioni interne, in ambienti controllati, con distanza di trasmissione medio-lunga e attenuazione maggiore rispetto a OS2.
OS2: uso esterno, lunga distanza
IL fibra OS2 utilise une construction en tube libre (tubo allentato), che assorbe meglio le sollecitazioni meccaniche e termiche. Questo è lo standard per le moderne reti esterne, con attenuazione molto bassa e lunga distanza di trasmissione.
Tavolo in fibra monomodale
| Tipo | Struttura | Distanza | Mitigazione | Principali applicazioni |
| OS1 | Fibra stretta (buffer stretto) | Da medio a lungo | Più alto | Reti interne |
| OS2 | Tubo sciolto in fibra (gel protettivo) | Lunga distanza | Molto debole | Reti esterne, spina dorsale, telecomunicazioni |
| Collocamento | Diametro del cuore | Distanza di trasmissione | Mitigazione | Costo del cavo | Costo dell'attrezzatura | Principali applicazioni |
| Valore tipico | ≈ 9 µm | Fino a diverse decine di km | Debole | Moderare | Pupilla | Telecomunicazioni, FTTH, spina dorsale |
Consulenza ZMS :
Per progetti che superano diversi chilometri o che richiedono la massima affidabilità, IL fibra monomodale è la scelta consigliata, nonostante un costo delle attrezzature attive più elevato. Per progetti che richiedono trasmissione a lunga distanza, elevata affidabilità o scalabilità (reti di operatori, infrastrutture urbane, interconnessioni), IL fibra OS2 è altamente raccomandato. OS1 rimane adatto per installazioni interne con vincoli di costo o di ambiente controllato.
Qu'est-ce qu'une fibre multimode (MMF) ?
Fibra ottica multimodale (MMF)
IL fibra multimodale ha un cuore più grande, fra 50 et 62,5 µm, che consente a più modalità di luce di propagarsi simultaneamente.
Cette fibra ottica multimodale est conçue pour des transmissions breve e media distanza, con un costo di installazione complessivo ottimizzato.
A causa del modale di dispersione, il segnale si degrada più rapidamente su lunghe distanze, che ne limita l'uso nelle reti estese.
Applicazioni tipiche :
- Reti locali (LAN)
- Centri dati
- Impianti industriali e terziari
Tipi di fibre multimodali
OM1 / OM2: vecchie generazioni
Le fibre OM1 e OM2 utilizzano una sorgente LED e offrono un throughput limitato (Fino a 1 Gb/s per OM1, 1 ha 10 Gb/s per OM2), su distanze medio-brevi. Rimangono presenti nelle infrastrutture esistenti o nei progetti a budget limitato, ma vengono utilizzati raramente nelle nuove implementazioni.
OM3 / OM4: data center attuali
Le fibre OM3 e OM4 utilizzano una sorgente laser, offrendo portate significativamente più elevate (10 ha 40 Gb/s per l'OM3, 40 ha 100 Gb/s per OM4) su distanze più lunghe. Questi sono gli standard attuali raccomandati per le reti e i data center moderni.
OM5: uso emergente
La fibra OM5 è progettata per le tecnologie di multiplexing a divisione di lunghezza d'onda (SWDM), consentendo a più segnali di passare sulla stessa fibra. Rimane raro ma sta guadagnando terreno nei data center ad altissima densità, dove riduce il numero di fibre richieste.
Tavolo in fibra multimodale
| Tipo | Flusso tipico | Distanza | Fonte | Principali applicazioni |
| OM1 | ≤ 1 GB/s | Corto | GUIDATO | Vecchie reti |
| OM2 | ≤ 1-10 GB/s | Media | GUIDATO | LAN |
| OM3 | ≤ 10-40 GB/s | Media | Laser | Centri dati |
| OM4 | ≤ 40-100 GB/s | Più a lungo | Laser | Data center ad alte prestazioni |
| OM5 | ≤ 100 GB/s (WDM) | Più a lungo | Laser | Data center ad alta densità |
| Collocamento | Diametro del cuore | Distanza di trasmissione | Mitigazione | Costo del cavo | Costo dell'attrezzatura | Principali applicazioni |
| Valore tipico | 50 ha 62,5 µm | Fino a poche centinaia di metri | Più alto | Leggermente più alto | Più debole | LAN, centro dati, industria |
Consulenza ZMS :
Per reti interne o installazioni industriali in loco, la fibra multimodale riduce i costi delle apparecchiature fornendo prestazioni sufficienti. Per reti e data center moderni, fibre OM3 o OM4 sono generalmente consigliati, Mentre OM1 e OM2 sono piuttosto utilizzati per infrastrutture esistenti o progetti con un budget limitato. OM5 rimane rilevante per progetti con densità di traffico molto elevata.
Monomodale o multimodale : tabella comparativa
| Criteri | Fibra monomodale (SMF) | Fibra multimodale (MMF) |
| Diametro del cuore | ≈ 9 µm | 50 ha 62,5 µm |
| Distanza di trasmissione | Fino a diverse decine di km | Fino a poche centinaia di metri |
| Costo delle apparecchiature attive | Più alto (laser) | Più debole (LED/VCSEL) |
| Scalabilità | Eccellente | Limitato sulle lunghe distanze |
| Applicazioni tipiche | Telecomunicazioni, spina dorsale, FTTH, lunga distanza | LAN, centri dati, reti interne |
Come scegliere tra fibra monomodale e multimodale ?
Quale fibra scegliere, la risposta dipende soprattutto da tre fattori : la distanza da coprire, la produttività richiesta e il budget disponibile per le apparecchiature attive. Ecco i casi più comuni :
Rete di telecomunicazioni a lunga distanza, interconnessione tra le città
IL fibra monomodale diventa necessario non appena la distanza supera alcune centinaia di metri. Per diversi chilometri, è l'unica opzione che offre un'attenuazione sufficientemente bassa da garantire un segnale stabile.
FTTH (Fibra a casa)
Le implementazioni FTTH utilizzano sistematicamente fibra monomodale (solitamente OS2), a causa delle distanze tra il punto di concentrazione e l'alloggio, spesso superiore a quello che la fibra multimodale può effettivamente coprire.
Centro dati
Per collegamenti interni tra baie o locali, IL fibra multimodale (OM3 o OM4) reste le choix le plus économique, les distances étant courtes et le coût des équipements optiques (LED/VCSEL) nettement inférieur à celui des lasers monomodes.
Réseau local d'entreprise (LAN), installation industrielle
Sur des liaisons courtes à moyennes, IL fibra multimodale suffit dans la majorité des cas, avec un bon compromis entre performance et coût. La fibre monomode reste toutefois pertinente si une évolution vers des débits plus élevés ou des distances plus longues est prévue à moyen terme.
Projet avec perspective d'évolution
Si le réseau est amené à évoluer (extension de distance, montée en débit), la fibre monomode offre une meilleure marge de manœuvre à long terme, anche se l’investimento iniziale in attrezzature è maggiore.
Quale cavo in fibra ottica per quale tipo di fibra ?
ADSS / OPGW: cavo in fibra monomodale
Cavi ADSS e OPGW, progettato per installazioni sopraelevate, utilizzare la fibra monomodale (OS2) per coprire lunghe distanze tra tralicci o pali.
OPPC: cavo in fibra monomodale
Il cavo OPPC, qui combine transport d'énergie et fibre optique, utilizza anche la fibra monomodale per garantire la trasmissione dei dati sulle infrastrutture elettriche.
GYTA53 / GYTY53 — cavo in fibra ottica interrato
Cavi GYTA53 e GYTY53, armés et protégés contre l'humidité, sono progettati per l'installazione diretta interrata o su tubazione, con fibra OS2 monomodale adatta alle lunghe distanze.
Cavo in fibra ottica sottomarino
Per collegamenti subacquei o in ambiente sommerso, ZMS Cable offre cavi in fibra ottica rinforzati, armati per resistere alla pressione e alle sollecitazioni meccaniche.
Cavo in fibra ottica FTTH
Per collegare case ed edifici, I cavi FTTH utilizzano fibra monomodale (OS2), optimisée pour un coût d'installation réduit sur des distances de quelques centaines de mètres à quelques kilomètres.
Consulenza ZMS :
La tipologia di fibra è solo uno dei parametri della scelta finale. Struttura del cavo (armatura, guaina, resistenza meccanica) deve essere adattato alle effettive condizioni di installazione del progetto. Contatta il nostro team per determinare la configurazione più adatta alle tue specifiche.
Domande frequenti : Fibra monomodale vs multimodale
Possiamo combinare fibra monomodale e multimodale sullo stesso collegamento? ?
Non, non è raccomandato. Le due fibre hanno diametri centrali diversi (9 µm contro 50-62,5 µm), che provoca notevoli perdite di segnale nel punto di connessione. Un convertitore multimediale è necessario se le due tecnologie devono coesistere sulla stessa rete.
Quelle est la distance maximale d'une fibre monomode ?
La fibra monomodale può coprire diverse decine di chilometri senza ripetitore, a seconda della qualità del cavo e dell'apparecchiatura attiva utilizzata. È la tecnologia di riferimento per le reti a lunga distanza.
Quelle est la distance maximale d'une fibre multimode ?
La fibra multimodale copre in genere poche centinaia di metri, fino a circa 550 m in OM4 sulle connessioni 10 GB/s. Al di là, la dispersione modale degrada il segnale.
Fibra OS2 : per quale applicazione ?
La fibra OS2 viene utilizzata per reti esterne a lunga distanza : telecomunicazioni, spina dorsale, interconnessione tra siti, infrastrutture urbane. La sua costruzione a tubo libero lo protegge dai vincoli ambientali.
OM3 o OM4 per un data center ?
OM4 è consigliato per data center ad alta velocità o collegamenti più lunghi all'interno della struttura, mentre l'OM3 rimane sufficiente per la maggior parte delle installazioni standard 10 GB/s.
Fibra monomodale o multimodale per FTTH ?
Le implementazioni FTTH utilizzano esclusivamente fibra monomodale (OS2), a causa delle distanze tra il punto di concentrazione e l'alloggio, generalmente incompatibile con i limiti della fibra multimodale.
Qual è la quantità minima per un ordine di cavo in fibra ottica? ?
Le quantità minime variano a seconda del tipo di cavo (bobine standard, cavi sottomarini, configurazioni personalizzate). Contatta il nostro team con i dettagli del tuo progetto per un preventivo su misura.
