Description du produit

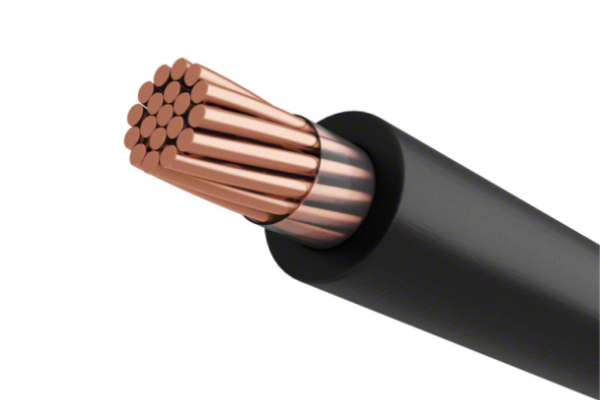

Le câble XHHW/XHHW‑2 en conducteur cuivre est un câble électrique basse tension doté d’une isolation en polyéthylène réticulé (XLPE), offrant une excellente résistance à la chaleur, à l’humidité et aux contraintes mécaniques. Il est conçu pour les installations fixes dans les bâtiments résidentiels, industriels et commerciaux.
- Le câble XHHW est adapté aux installations en environnement sec jusqu’à 90 °C, mais limité à 75 °C en environnement humide.
- Le câble XHHW‑2 cuivre, version améliorée, permet un fonctionnement continu à 90 °C aussi bien en milieu sec qu’humide, répondant aux besoins des environnements les plus exigeants.
Conformes aux normes UL et NEC, ces câbles peuvent être posés dans des conduits, des goulottes ou des chemins de câbles.
ZMS Cable propose des câbles XHHW‑2 en cuivre de haute conductivité, disponibles en plusieurs sections et longueurs, avec des options de fabrication sur mesure pour vos projets spécifiques.
Construction
| Paramètre | Description |
| Matériau du conducteur | Cuivre nu recuit souple, conforme aux normes ASTM B-3 / B-8 / B-787 |
| Classe de câblage | Conducteur multibrins fin : 7/19/37/61 brins selon la section. À partir du 1/0 AWG, convient au chemin de câbles |
| Matériau d’isolation | Polyéthylène réticulé (XLPE) – résistant à la chaleur, à l’humidité et aux flammes. |
| Bande | Bande de liaison |
| Cordon de déchirement | Fil de déchirure en nylon |
| Gaine extérieure | PVC spécial |
Applications du câble XHHW‑2
Le XHHW‑2 est largement utilisé dans divers environnements de génie électrique, notamment :
- Distribution électrique des bâtiments, des industries et des commerces : lignes principales de distribution, dérivations et câblage des canalisations électriques.
- Environnements humides/secs : installations souterraines, salles des pompes, etc., fonctionnement continu à 90 °C.
- Environnement industriel : usines chimiques, stations d’épuration, sites gaziers/pétroliers et autres sites présentant des milieux corrosifs.
- Installations médicales : lignes d’équipements hospitaliers et d’imagerie, faible taux de fuite, conforme aux normes de qualité des câbles hospitaliers.
- Énergie solaire et systèmes haute tension : prise en charge des applications 1 kV, adapté aux applications à forte demande telles que le photovoltaïque et le contrôle de la conversion de fréquence des variateurs de fréquence.
Standard
UL 44, UL 1685, ASTM B‑3/B‑8/B‑787, NEMA WC‑70/ICEA S‑95‑658, NFPA 70（NEC）, Federal A‑A‑59544，RoHS
Paramètres
| Paramètre | Description (français technique) |
| Tension nominale | 600 V (toutes sections) ; 1 000 V pour les sections ≥ 8 AWG avec double certification |
| Température de service | Température maximale en service : 90 °C en milieu sec ou humide (certains produits jusqu’à 105 °C) |
| Conformité aux normes | Conforme aux normes : UL 44, UL 1685, ASTM B-3/B-8/B-787, NEMA WC-70/ICEA S-95-658, NFPA 70 (NEC), Federal A‑A‑59544, RoHS, etc. |
| Résistance aux UV | Conforme aux exigences anti-UV pour toutes les couleurs à partir de la section 8 AWG |
| Classement câble-tray | À partir de 1/0 AWG, conforme au test de flamme en échelle UL 1685 (70 000 Btu/h) |
Données techniques
| Taille (AWG ou kcmil) | Nombre de torons | Épaisseur de l’isolation (mil) | Diamètre extérieur approximatif (pouce) | Poids net approximatif (lb/kft) |
| 14 | 7 ou 19 | 30 | 0.13 | 18 |
| 12 | 7 ou 19 | 30 | 0.15 | 27 |
| 10 | 7 ou 19 | 30 | 0.18 | 40 |
| 8 | 7 ou 19 | 45 | 0.24 | 67 |
| 6 | 7 ou 19 | 45 | 0.27 | 101 |
| 4 | 7 ou 19 | 45 | 0.32 | 153 |
| 3 | 7 ou 19 | 45 | 0.35 | 192 |
| 2 | 7 ou 19 | 45 | 0.38 | 236 |
| 1 | 19 | 55 | 0.44 | 298 |
| 1/0 | 19 | 55 | 0.48 | 369 |
| 2/0 | 19 | 55 | 0.53 | 459 |
| 3/0 | 19 | 55 | 0.58 | 572 |
| 4/0 | 19 | 55 | 0.63 | 713 |
| 250 | 37 | 65 | 0.70 | 849 |
| 300 | 37 | 65 | 0.75 | 1010 |
| 350 | 37 | 65 | 0.80 | 1171 |
| 400 | 37 | 65 | 0.85 | 1331 |
| 500 | 37 | 65 | 0.93 | 1651 |
| 600 | 61 | 80 | 1.04 | 1997 |
| 750 | 61 | 80 | 1.14 | 2477 |
| 1000 | 61 | 80 | 1.29 | 3272 |
- Les données ci-dessus sont approximatives et soumises aux tolérances de fabrication habituelles. Si nécessaire, la compatibilité avec les presse-étoupes, connecteurs et accessoires doit être vérifiée aux dimensions réelles du produit. Autres dimensions disponibles sur demande.
- Remarque : Les tailles de 14 AWG à 2 AWG peuvent être de classe B (7 brins) ou de classe C (19 brins).
- * 600 V seulement
Avantages des câbles XHHW / XHHW‑2 fabriqués par ZMS Cable
1. Conformité multi-normes internationales
Nos câbles sont certifiés selon les standards UL, ASTM, IEC, GB, NEMA et disposent des labels UL, CE, RoHS, ISO 9001, garantissant une qualité conforme aux exigences des marchés mondiaux.
2. Forte capacité de personnalisation
ZMS offre des solutions sur mesure : câbles multiconducteurs, avec écran, isolés dans des couleurs spécifiques, ou encore avec gaines supplémentaires, pour répondre à tous les besoins de câblage.
3. Présence mondiale & logistique rapide
Nos produits sont exportés dans plus de 90 pays, avec un chiffre d’affaires annuel dépassant 300 millions USD. Grâce à une chaîne d’approvisionnement optimisée, les délais de livraison sont courts et fiables.
4. Isolation XLPE épaisse et résistante
Le câble XHHW‑2 de ZMS utilise un XLPE thermodurcissable de haute qualité, assurant une excellente résistance à l’eau, aux huiles et aux UV, même dans les environnements industriels difficiles.
5. Conducteur en cuivre recuit de qualité ASTM
Fabriqué avec du cuivre nu recuit selon ASTM B‑3 / B‑8, notre câble offre une faible résistance électrique et une excellente conductivité. Disponible en versions monobrin ou multibrins, il s’adapte à tous les niveaux de flexibilité exigés.
Comparatif des câbles isolés – THHN, RHW-2, USE-2, XHHW et XHHW-2
| Paramètre | THHN | RHW‑2 | USE‑2 | XHHW | XHHW‑2 |
| Matériau du conducteur | Cuivre (Classe B) | Cuivre ou aluminium | Cuivre ou aluminium | Cuivre ou aluminium | Cuivre ou aluminium |
| Isolation | PVC + nylon thermoplastique | XLPE (polyéthylène réticulé) | XLPE (polyéthylène réticulé) | XLPE | XLPE |
| Tension nominale | 600 V | 600/2000 V (600 V courant) | 600/1000 V (600 V courant) | 600 V | 600/1000 V |
| Température en milieu sec | 90 ℃ | 90℃ | 90 ℃ | 90 ℃ | 90 ℃ |
| Température en milieu humide | 75 ℃ | 90 ℃ | 90 ℃ | 75 ℃ | 90 ℃ |
| Résistance aux UV | Non (sauf mention spécifique) | Oui | Oui (conçu pour usage extérieur) | Oui (≥ 8 AWG) | Oui (≥ 8 AWG) |
| Pose en enterré direct | Non | Oui | Oui (spécifiquement conçu pour cela) | Non | Oui (souvent avec conduits EMT) |
| Utilisation en conduit | Oui (souvent en conduit EMT) | Oui ou non selon le cas | Oui | Oui | Oui |
| Utilisation en environnement humide | Limité | Oui | Oui | Limité | Oui |
| Caractéristiques de construction | Gaine PVC + nylon légère | Isolation XLPE épaisse, haute durabilité | XLPE épais, idéal pour pose enterrée | XLPE de moyenne épaisseur | XLPE épais, performance supérieure |
| Résistance au feu | Oui (selon UL 83) | Élevée (conforme UL 44) | Moyenne | Moyenne | Élevée (conforme UL 44) |
| Applications | Câblage intérieur, armoires électriques | Industrie, centrales électriques, zones humides ou souterraines | Réseaux extérieurs, coffrets de distribution enterrés | Bâtiments, environnements secs | Milieux secs ou humides, usage industriel/commercial |
Quel câble choisir ? Résum
- Câble THHN : Léger et économique, ce câble en cuivre pour usage intérieur sec est largement utilisé dans les armoires électriques. Attention : peu résistant à l’humidité, il ne convient pas aux installations extérieures.
- Câble RHW‑2 : Grâce à son isolation XLPE épaisse, il s’agit d’un câble résistant à la chaleur, à l’humidité et aux conditions souterraines. Idéal pour les environnements industriels et les conduits enterrés.
- Câble USE‑2 : Ce câble électrique extérieur est conçu pour la pose directe en terre et les lignes d’alimentation principales résidentielles. Sa construction robuste en fait un choix sûr pour les réseaux basse tension extérieurs.
- Câble XHHW : Convient au câblage général des bâtiments. Toutefois, ses performances restent limitées en milieu humide ou extérieur prolongé.
- Câble XHHW‑2 cuivre : Le choix polyvalent par excellence. Ce câble électrique en cuivre, certifié pour usage à 600/1000 V, résiste à l’humidité, à la chaleur et aux UV. Recommandé pour les projets modernes nécessitant flexibilité, durabilité et conformité aux normes UL/CSA/NEMA.
Si votre installation concerne une zone humide (comme les conduits souterrains, stations de pompage ou passages extérieurs exposés à l’eau), il est fortement recommandé d’opter pour le câble XHHW‑2 cuivre. Ce modèle offre une meilleure stabilité thermique, une excellente résistance à l’humidité et des marges de sécurité accrues pour les environnements exigeants.
Pour les zones strictement sèches, l’ancien câble XHHW peut théoriquement suffire à une utilisation jusqu’à 90 °C. Cependant, en tenant compte du coût d’entretien à long terme et des normes de sécurité modernes, le XHHW‑2 reste la solution la plus fiable et durable.
