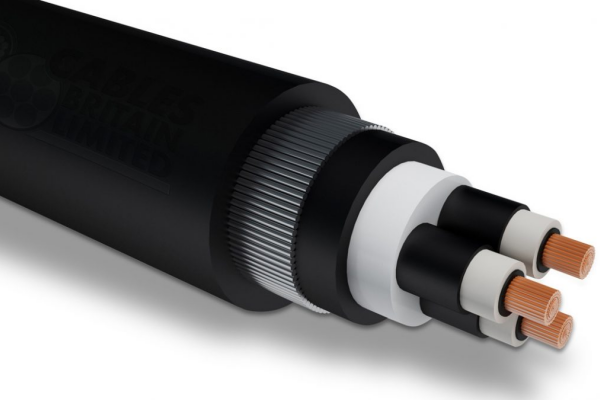

- Le câble N2XSY est un câble de moyenne tension (MV) avec isolation XLPE et gaine PVC, conçu pour la distribution d’énergie jusqu’à 36 kV.
- Résistance à l’humidité et à la corrosion
- Performances électriques stables
- Robustesse mécanique
- Service sur mesure
Description du produit
Le câble N2XSY est un câble moyenne tension en cuivre, isolé en XLPE et conçu pour la transmission et la distribution d’énergie électrique. Il est conforme aux normes internationales telles que l’IEC 60502 et l’IEC 60228, garantissant fiabilité et sécurité. Il est principalement utilisé dans les réseaux souterrains, les installations industrielles et les infrastructures urbaines. Grâce à son conducteur en cuivre de haute conductivité et à son isolation robuste, le câble N2XSY offre une longue durée de vie, une excellente performance électrique et une sécurité optimale, même dans des environnements exigeants.
Construction
| Tension nominale | 6/10(12)kv 12/20(24)kv 18/30(36)kv |
| Conducteur | Conducteur en cuivre toronné (Classe 2) compacté selon la norme IEC 60228. |
| Isolation | XLPE |
| Écran semi-conducteur | Écran semi-conducteur interne et externe |
| Écran métallique | Fil de cuivre ou bande de cuivre |
| Gaine extérieure | PVC |
Applications du câble N2XSY
- Réseaux de distribution moyenne tension (MT) – Utilisé pour la transmission et la distribution d’énergie électrique dans les réseaux souterrains jusqu’à 36 kV.
- Installations industrielles – Convient aux systèmes d’alimentation des usines, postes de transformation et équipements lourds.
- Infrastructures urbaines et réseaux publics – Idéal pour les réseaux électriques urbains, les tunnels, les hôpitaux ou les aéroports.
- Postes électriques et centrales – Employé pour la connexion entre transformateurs, générateurs et tableaux de distribution.
- Pose en extérieur ou en conduits – Peut être installé à l’air libre, en conduit ou directement enterré grâce à sa gaine PVC robuste et résistante à l’humidité.
- Applications fixes – Conçu pour les installations fixes où une haute fiabilité et une isolation renforcée sont nécessaires.
Standard
Conforme à la norme IEC 60502-2 / NF C 33-226, EN 60228
Retardateur de flamme selon IEC/EN 60332-1-2
Résistant aux UV
Paramètres – Câble N2XSY XLPE / PVC
| Élément | Données techniques |
| Tension nominale (Uo/U)(Um) | 6/10 (12) kV, 12/20 (24) kV, 18/30 (36) kV |
| Conducteur | Cuivre recuit toronné (Classe 2) selon IEC 60228 |
| Isolation | XLPE (Polyéthylène réticulé) |
| Épaisseur d’isolation | 3,4 mm (6/10 kV), 5,5 mm (12/20 kV), 8,0 mm (18/30 kV) |
| Tension d’essai (A.C. 5 min) | 21 kV (6/10 kV), 42 kV (12/20 kV), 63 kV (18/30 kV) |
| Écran métallique | Fils ou bande de cuivre |
| Gaine extérieure | PVC type ST2 selon IEC 60502-2 |
| Température maximale du conducteur en service | 90°C |
| Température maximale du conducteur en court-circuit (5s) | 250°C |
| Température initiale au court-circuit pour l’écran métallique | 80°C |
| Plage de température de fonctionnement | -20°C à +90°C |
| Rayon de courbure minimum | 15 × diamètre extérieur du câble |
| Température minimale d’installation | ≥ 0°C |
Données techniques
Câble N2XSY XLPE PVC-6/10(12) kV
| Nombre de conducteurs | Section nominale du conducteur (mm²) | Section nominale de l’écran métallique (mm²) | Épaisseur nominale de l’isolation (mm) | Épaisseur nominale de la gaine (mm) | Diamètre extérieur nominal (mm) | Poids nominal (kg/km) |
| 1 | 50 | 16 | 3.4 | 1.7 | 21.8 | 897 |
| 1 | 70 | 16 | 3.4 | 1.7 | 23.6 | 1117 |
| 1 | 95 | 16 | 3.4 | 1.8 | 25.1 | 1387 |
| 1 | 120 | 16 | 3.4 | 1.8 | 26.5 | 1636 |
| 1 | 150 | 25 | 3.4 | 1.9 | 28.5 | 2020 |
| 1 | 185 | 25 | 3.4 | 1.9 | 30 | 2361 |
| 1 | 240 | 25 | 3.4 | 2 | 32.6 | 2952 |
| 1 | 300 | 25 | 3.4 | 2.1 | 35 | 3521 |
| 1 | 400 | 35 | 3.4 | 2.2 | 38 | 4450 |
| 1 | 500 | 35 | 3.4 | 2.3 | 41.6 | 5457 |
| 1 | 630 | 35 | 3.4 | 2.4 | 46.5 | 6893 |
| 1 | 800 | 35 | 3.4 | 2.5 | 50.8 | 8694 |
Câble N2XSY XLPE PVC-12/20(24) kV
| Nombre de conducteurs | Section nominale du conducteur (mm²) | Section nominale de l’écran métallique (mm²) | Épaisseur nominale de l’isolation (mm) | Épaisseur nominale de la gaine (mm) | Diamètre extérieur nominal (mm) | Poids nominal (kg/km) |
| 1 | 50 | 16 | 5.5 | 1.8 | 26 | 1056 |
| 1 | 70 | 16 | 5.5 | 1.9 | 28 | 1301 |
| 1 | 95 | 16 | 5.5 | 1.9 | 29.3 | 1567 |
| 1 | 120 | 16 | 5.5 | 2 | 30.9 | 1840 |
| 1 | 150 | 25 | 5.5 | 2 | 32.7 | 2221 |
| 1 | 185 | 25 | 5.5 | 2.1 | 34.2 | 2572 |
| 1 | 240 | 25 | 5.5 | 2.2 | 36.8 | 3182 |
| 1 | 300 | 25 | 5.5 | 2.2 | 39.2 | 3764 |
| 1 | 400 | 35 | 5.5 | 2.3 | 42.2 | 4715 |
| 1 | 500 | 35 | 5.5 | 2.4 | 45.8 | 5748 |
| 1 | 630 | 35 | 5.5 | 2.5 | 50.7 | 7215 |
| 1 | 800 | 35 | 5.5 | 2.7 | 55.2 | 9072 |
Câble N2XSY XLPE PVC-18/30(36) kV
| Nombre de conducteurs | Section nominale du conducteur (mm²) | Section nominale de l’écran métallique (mm²) | Épaisseur nominale de l’isolation (mm) | Épaisseur nominale de la gaine (mm) | Diamètre extérieur nominal (mm) | Poids nominal (kg/km) |
| 1 | 50 | 16 | 8 | 2 | 31.4 | 1304 |
| 1 | 70 | 16 | 8 | 2 | 33.2 | 1550 |
| 1 | 95 | 16 | 8 | 2.1 | 34.5 | 1827 |
| 1 | 120 | 16 | 8 | 2.1 | 35.9 | 2095 |
| 1 | 150 | 25 | 8 | 2.2 | 37.9 | 2506 |
| 1 | 185 | 25 | 8 | 2.2 | 39.4 | 2870 |
| 1 | 240 | 25 | 8 | 2.3 | 42 | 3501 |
| 1 | 300 | 25 | 8 | 2.4 | 44.6 | 4128 |
| 1 | 400 | 35 | 8 | 2.5 | 47.6 | 5105 |
| 1 | 500 | 35 | 8 | 2.6 | 51.2 | 6167 |
| 1 | 630 | 35 | 8 | 2.7 | 56.1 | 7677 |
| 1 | 800 | 35 | 8 | 2.8 | 60.4 | 9543 |
Comparaison du câble N2XSY avec d’autres câbles
N2XSY / N2XS2Y / N2XH
| Modèles | Câble N2XSY | Câble N2XS2Y | Câble N2XH |
| Conducteur | Cuivre (Cu) | Cuivre (Cu) | Cuivre (Cu) |
| Isolation | XLPE | XLPE | XLPE |
| Blindage | Ruban ou fils de cuivre | Ruban ou fils de cuivre | Avec ou sans écran |
| Gaine extérieure | PVC | PE | LSZH (faible émission de fumée, sans halogène) |
| LSZH (Low Smoke Zero Halogen) | Non | Non | Oui |
| Applications typiques | Transport d’énergie MT, réseaux industriels et urbains classiques | Réseaux de distribution moyenne tension, installations enterrées ou en extérieur, bonne résistance à l’humidité et aux contraintes mécaniques | Métros, tunnels, bâtiments, lieux publics avec exigences élevées de sécurité incendie |
| Norme IEC | IEC 60502-2 | IEC 60502-2 | IEC 60502-1, EN 50267, IEC 61034 |
| Norme NF C | NF C 33-226 (MT 6/10–18/30 kV) | NF C 33-226 (MT 6/10–18/30 kV) | NF C 32-070 (exigences LSZH) |
Conclusion :
- Câble N2XSY : gaine PVC avec conducteur cuivre, largement utilisé dans les réseaux moyenne tension urbains et industriels.
- Câble N2XS2Y : gaine PE offrant une meilleure résistance à l’humidité et aux contraintes mécaniques. Recommandé pour les installations enterrées ou en extérieur.
- Câble N2XH : câble sans halogène (LSZH) à faible émission de fumée, offrant une sécurité incendie optimale. Idéal pour les bâtiments, tunnels, métros et zones publiques à forte densité de population.
Pour des réseaux MT standards, le câble N2XSY est souvent choisi. Pour des installations souterraines ou extérieures exposées à l’humidité, le câble N2XS2Y est préférable. Enfin, dans les environnements où la sécurité incendie est prioritaire, comme les infrastructures publiques, le câble N2XH LSZH est la meilleure option.
N2XSY / NA2XSY / NA2XS2Y
| Modèles | Câble N2XSY | Câble NA2XSY | Câble NA2XS2Y |
| Conducteur | Cuivre (Cu) | Aluminium (Al) | Aluminium (Al) |
| Isolation | XLPE | XLPE | XLPE |
| Écran (blindage) | Ruban ou fils de cuivre | Ruban ou fils de cuivre | Ruban ou fils de cuivre |
| Gaine extérieure | PVC | PVC | PE |
| LSZH (Low Smoke Zero Halogen) | Non | Non | Non (mais gaine PE plus écologique que le PVC) |
| Applications typiques | Réseaux de distribution MT, installations industrielles et urbaines | Réseaux MT avec conducteur aluminium, solution plus économique | Réseaux MT enterrés ou en extérieur, excellente résistance à l’humidité et aux contraintes mécaniques |
| Norme IEC | IEC 60502-2 | IEC 60502-2 | IEC 60502-2 |
| Norme NF C | NF C 33-226 (MT 6/10–18/30 kV) | NF C 33-226 (MT 6/10–18/30 kV) | NF C 33-226 (MT 6/10–18/30 kV) |
Conclusion :
- Câble N2XSY : conducteur en cuivre avec gaine PVC, utilisé dans les réseaux de distribution moyenne tension urbains et industriels.
- Câble NA2XSY : version avec conducteur en aluminium et gaine PVC. Plus économique que le cuivre, tout en respectant les mêmes normes IEC 60502-2 et NF C 33-226.
- Câble NA2XS2Y : conducteur en aluminium avec gaine PE, offrant une meilleure résistance à l’humidité et aux contraintes mécaniques. Idéal pour les installations enterrées ou en extérieur.
Pour un projet nécessitant une performance électrique élevée, le câble N2XSY en cuivre est recommandé. Si l’objectif est de réduire les coûts tout en respectant les normes, le câble NA2XSY en aluminium est plus adapté. Enfin, pour des installations souterraines ou exposées à l’humidité, le câble NA2XS2Y avec gaine PE constitue la meilleure solution.
Avantages du câble N2XSY
- Isolation XLPE performante : supporte des températures de service élevées (jusqu’à 90 °C en fonctionnement continu et 250 °C en court-circuit), assurant une meilleure tenue thermique que les câbles traditionnels en PVC.
- Faibles pertes diélectriques : l’XLPE offre une excellente résistance électrique et réduit les pertes d’énergie, ce qui améliore l’efficacité des réseaux moyenne tension.
- Durée de vie prolongée : conçu pour une utilisation souterraine, le N2XSY résiste à l’humidité, aux contraintes mécaniques du sol et aux agressions chimiques.
- Sécurité renforcée : conforme aux normes IEC 60502 et IEC 60228, il garantit une fiabilité élevée pour les réseaux de distribution moyenne tension.
- Adaptabilité : disponible dans différentes tensions (ex. 6/10 kV, 12/20 kV, 18/30 kV), il s’adapte aux besoins variés des installations industrielles et urbaines.
