Câble Armé en Aluminium pour Applications Industrielles et Commerciales
ZMS propose des câbles sur mesure selon vos besoins en structure, matériau, dimension ou application spécifique.
Emballage : Bobines en bois ou cartons, extrémités scellées, marquage personnalisable.

Table of Contents

Description du produit

Le câble ACWU90 est un câble électrique armé avec conducteur en aluminium, conçu pour les installations fixes dans des environnements secs, humides ou mouillés. Conforme aux normes canadiennes CSA C22.2 No. 51, ce câble est adapté pour une utilisation dans les bâtiments industriels, commerciaux et résidentiels, offrant une solution fiable pour la distribution d’énergie électrique.

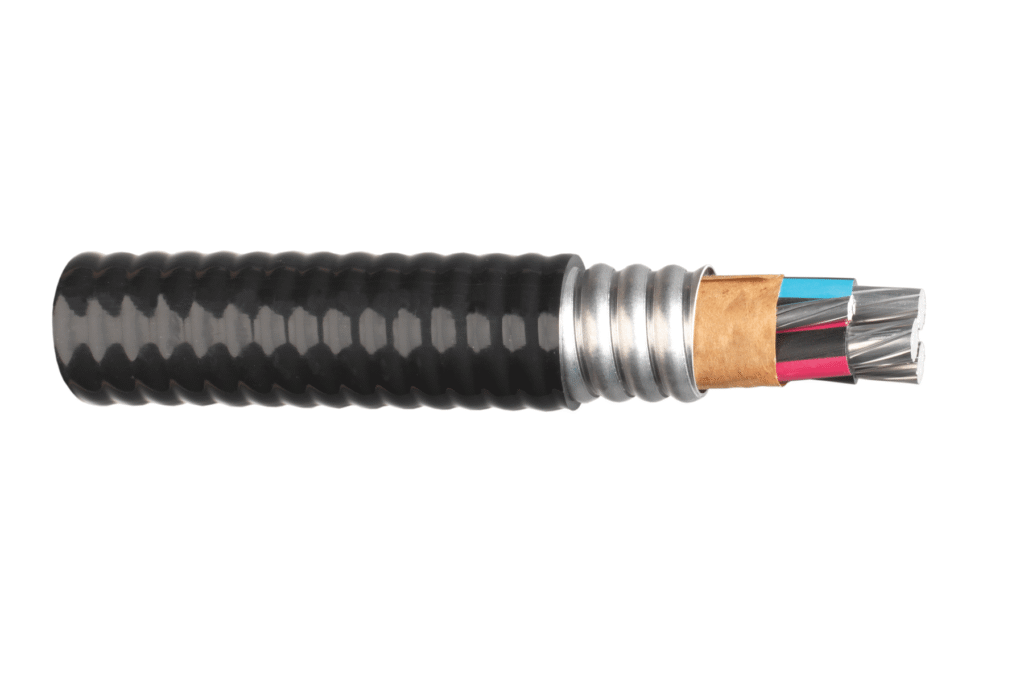

Construction

Conducteur	Aluminium de la série 8000, toronné pour une flexibilité accrue.
Isolation	Polyéthylène réticulé (XLPE) de type RW90, résistant à la chaleur et à l’humidité.
Conducteur de mise à la terre	Fil de cuivre nu ou d’aluminium nu, selon les spécifications.
Armure	Armure en aluminium entrelacée, offrant une protection mécanique robuste.
Gaine extérieure	Gaine en PVC noire, résistante aux rayons UV, à l’huile et aux produits chimiques.

Applications du Câble ACWU90

La distribution d’énergie dans les bâtiments industriels, commerciaux et résidentiels.
Les installations souterraines, avec ou sans protection supplémentaire.
Les environnements humides ou mouillés, y compris les zones exposées aux intempéries.
Les installations dans des plateaux de câbles ventilés ou non ventilés.
Les emplacements dangereux, conformément aux normes CSA pour les zones classées.

Conformités

Conformités aux normes industrielles : CSA C22.2 No. 38; CSA C22.2 No. 51; CSA C22.2 No. 174 (Emplacements dangereux); Fichier approuvé par la CSA n° LL 28117; Code canadien de l’électricité (CEC)
Conformités aux essais de résistance à la flamme : CSA FT1 et FT4
Autres conformités : Conforme aux exigences de l’OSHA
Conforme à la directive RoHS

Paramètres

Tension nominale	600 V
Température de fonctionnement	-40°C à +90°C
Résistance à la flamme	Conforme au test FT4
Résistance aux UV	Oui (SUN RES)
Installation directe enterrée	Oui, avec protection selon les exigences locales
Conformité aux normes	CSA C22.2 No. 51, No. 38, No. 174, No. 2556
Conformité aux normes	Sans plomb et conforme à RoHS

Données techniques

Taille conducteur (AWG/kcmil)

Taille du fil de mise à la terre

Épaisseur min. moyenne de l’isolation

Sous-ensemble

Diamètre nominal du câble sur armure

Diamètre nominal de la gaine sur armure

Épaisseur nominale de la gaine

Poids du conducteur en aluminium

Poids net

LBS/1000 FT

kg/km

LBS/1000 FT

kg/km

Conducteurs simples avec mise à la terre concentrique

1	4	0.050	1.27	0.51	13.0	0.74	18.8	0.83	21.1	0.045	1.14	119	177	288	429
1/0	4	0.050	1.27	0.55	14.0	0.78	19.8	0.87	22.1	0.045	1.14	161	240	341	507
2/0	2	0.050	1.27	0.59	15.0	0.82	20.8	0.91	23.1	0.045	1.14	187	278	377	561
3/0	2	0.050	1.27	0.64	16.3	0.86	21.8	0.95	24.1	0.045	1.14	219	326	424	631
4/0	2	0.050	1.27	0.70	17.8	0.93	23.6	1.02	25.9	0.045	1.14	277	412	498	741
250	1	0.060	1.52	0.76	19.3	0.99	25.1	1.11	28.2	0.060	1.52	313	466	588	875
300	1	0.060	1.52	0.81	20.6	1.04	26.4	1.16	29.5	0.060	1.52	359	534	652	970
350	1/0	0.060	1.52	0.87	22.1	1.10	27.9	1.22	31.0	0.060	1.52	427	635	737	1097
400	1/0	0.060	1.52	0.92	23.4	1.15	29.2	1.27	32.3	0.060	1.52	474	705	795	1183
500	2/0	0.060	1.52	1.02	25.9	1.25	31.8	1.37	34.8	0.060	1.52	593	882	943	1403
600	2/0	0.060	1.52	1.11	28.2	1.34	34.0	1.46	37.1	0.060	1.52	719	1070	1097	1633
750	3/0	0.060	1.52	1.21	30.7	1.44	36.6	1.56	39.6	0.060	1.52	860	1280	1268	1887
1000	3/0	0.060	1.52	1.37	34.8	1.66	42.2	1.78	45.2	0.060	1.52	1141	1698	1645	2448

Trois conducteurs avec mise à la terre

6	8	0.045	1.14	0.57	14.5	0.76	19.3	0.85	21.6	0.045	1.14	89	132	277	412
4	6	0.045	1.14	0.68	17.3	0.87	22.1	0.96	24.4	0.045	1.14	142	211	361	537
2	6	0.045	1.14	0.77	19.6	0.96	24.4	1.05	26.7	0.045	1.14	211	314	460	685
1	4	0.050	1.27	0.88	22.4	1.07	27.2	1.19	30.2	0.060	1.52	274	408	600	893
1/0	4	0.050	1.27	0.94	23.9	1.14	29.0	1.26	32.0	0.060	1.52	336	500	687	1022
2/0	4	0.050	1.27	1.02	25.9	1.21	30.7	1.33	33.8	0.060	1.52	413	615	794	1182
3/0	4	0.050	1.27	1.12	28.4	1.32	33.5	1.44	36.6	0.060	1.52	511	760	929	1383
4/0	4	0.050	1.27	1.23	31.2	1.42	36.1	1.54	39.1	0.060	1.52	634	943	1094	1628
250	2	0.060	1.52	1.37	34.8	1.63	41.4	1.75	44.5	0.060	1.52	765	1138	1340	1994
300	2	0.060	1.52	1.48	37.6	1.74	44.2	1.86	47.2	0.060	1.52	905	1347	1528	2274
350	2	0.060	1.52	1.57	39.9	1.83	46.5	1.95	49.5	0.060	1.52	1046	1557	1708	2542
400	2	0.060	1.52	1.68	42.7	1.94	49.3	2.06	52.3	0.060	1.52	1186	1765	1894	2819
500	1	0.060	1.52	1.84	46.7	2.11	53.6	2.26	57.4	0.075	1.91	1484	2208	2325	3460
600	1	0.060	1.52	2.01	51.1	2.28	57.9	2.43	61.7	0.075	1.91	1765	2627	2679	3987
750	1/0	0.060	1.52	2.21	56.1	2.48	63.0	2.63	66.8	0.075	1.91	2207	3284	3216	4786
1000	1/0	0.060	1.52	2.54	64.5	2.81	71.4	2.96	75.2	0.075	1.91	2909	4329	4073	6061

Quatre conducteurs avec mise à la terre

6	8	0.045	1.14	0.58	14.7	0.78	19.8	0.87	22.1	0.045	1.14	114	170	318	473
4	6	0.045	1.14	0.78	19.8	0.97	24.6	1.06	26.9	0.045	1.14	181	269	435	647
2	6	0.045	1.14	0.89	22.6	1.08	27.4	1.20	30.5	0.060	1.52	273	406	598	890
1	4	0.050	1.27	1.01	25.7	1.21	30.7	1.33	33.8	0.060	1.52	353	525	745	1109
1/0	4	0.050	1.27	1.09	27.7	1.28	32.5	1.40	35.6	0.060	1.52	435	647	850	1265
2/0	4	0.050	1.27	1.16	29.5	1.35	34.3	1.47	37.3	0.060	1.52	538	801	985	1466
3/0	4	0.050	1.27	1.26	32.0	1.45	36.8	1.57	39.9	0.060	1.52	668	994	1158	1723
4/0	4	0.050	1.27	1.38	35.1	1.64	41.7	1.76	44.7	0.060	1.52	832	1238	1415	2106
250	2	0.060	1.52	1.54	39.1	1.80	45.7	1.92	48.8	0.060	1.52	999	1487	1690	2515
300	2	0.060	1.52	1.66	42.2	1.92	48.8	2.04	51.8	0.060	1.52	1186	1765	1934	2878
350	2	0.060	1.52	1.75	44.5	2.02	51.3	2.17	55.1	0.075	1.91	1374	2045	2230	3319
400	2	0.060	1.52	1.88	47.8	2.15	54.6	2.30	58.4	0.075	1.91	1561	2323	2454	3652
500	1	0.060	1.52	2.07	52.6	2.33	59.2	2.48	63.0	0.075	1.91	1952	2905	2936	4369
600	1	0.060	1.52	2.25	57.2	2.52	64.0	2.67	67.8	0.075	1.91	2327	3463	3398	5057
750	1/0	0.060	1.52	2.48	63.0	2.75	69.9	2.90	73.7	0.075	1.91	2909	4329	4096	6096
1000	1/0	0.060	1.52	2.85	72.4	3.11	79.0	3.26	82.8	0.075	1.91	3846	5723	5218	7765

Caractéristiques de Performance

Résistance mécanique élevée : L’armure en aluminium offre une protection contre les chocs et les écrasements.
Flexibilité d’installation : Adapté pour une installation dans des conduits, des plateaux de câbles ou directement enterré.
Durabilité : Résistant aux conditions environnementales difficiles, y compris l’humidité, les produits chimiques et les rayons UV.
Conformité aux normes de sécurité : Répond aux exigences des environnements dangereux lorsqu’utilisé avec des connecteurs certifiés HL.

Comparatif : Câble ACWU90 vs Câble TECK90

Caractéristiques	ACWU90	TECK90
Tension nominale	600 V	600 V (jusqu’à 5 kV pour certaines versions)
Conducteur	Aluminium série 8000	Cuivre ou aluminium
Isolation	XLPE (polyéthylène réticulé) RW90	XLPE (polyéthylène réticulé) RW90
Gaine extérieure	PVC noir résistant aux UV et aux produits chimiques	PVC noir résistant aux UV et à l’huile
Armure	Aluminium entrelacé	Acier galvanisé interverrouillé
Résistance mécanique	Bonne (grâce à l’armure en aluminium)	Très élevée (grâce à l’armure en acier)
Résistance à l’humidité	Excellente	Excellente
Installation en extérieur	Oui	Oui
Installation enterrée directe	Oui	Oui
Résistance à l’huile	Moyenne à bonne	Excellente
Utilisation en environnements dangereux (zones classées)	Oui (certifié CSA C22.2 No.174)	Oui (certifié CSA C22.2 No.174)
Poids	Plus léger que le TECK90 (grâce à l’armure alu)	Plus lourd
Coût	Plus économique (conducteur en aluminium)	Plus élevé (surtout en version cuivre)
Flexibilité	Moyenne	Inférieure (armure en acier plus rigide)
Domaines d’application	Résidentiel, commercial, industriel léger	Industriel lourd, applications souterraines, zones à contraintes mécaniques
Normes CSA	CSA C22.2 No.38, No.51, No.174	CSA C22.2 No.131, No.174

Résumé :

Le câble ACWU90 est un choix léger, économique et efficace pour les installations standards à moyenne intensité.
Le câble TECK90 est préféré dans les environnements industriels lourds ou à haut risque, où une protection mécanique supérieure est requise.
