Çok İletkenli Esnek Kontrol Kablosu
. esnek kontrol kablosu kontrol sinyallerinin iletimi için tasarlanmıştır, İyi esneklik gerektiren endüstriyel ekipmanlarda kontrol ve ölçüm. Takım tezgahlarında kullanılır, otomasyon sistemleri, üretim hatları ve mobil ekipmanlar, tekrarlanan hareketlere maruz kalan ortamlarda güvenilir kurulum sağlar.
Esnek kontrol kabloları, değişen endüstriyel ihtiyaçları karşılamak için çeşitli tasarımlara sahiptir : sinyal iletimi, kontrol devrelerinin güç kaynağı, elektromanyetik bozulmalara karşı direnç veya mobil kurulumlar için artırılmış esneklik. Bu sayfa sunar ZMS tarafından sunulan ana türler, özel olarak YSLY kabloları, YSLYCY, LIYY, LİYCY, JZ-500, FLEX-JZ ve FLEX-CY, ve bunların uygulamaları, özellikleri ve seçim kriterleri. Korumalı veya korumasız versiyonları mevcuttur, farklı bölümlerle kişiselleştirilebilirler, farklı sayıda iletken, Her endüstriyel uygulamanın özel gereksinimlerini karşılamak için kılıf malzemeleri ve üretim uzunlukları.
Uygulamanız için doğru kabloyu hızlı bir şekilde bulursunuz ? Bizim göz atın hızlı seçim kılavuzu sayfanın alt kısmında.

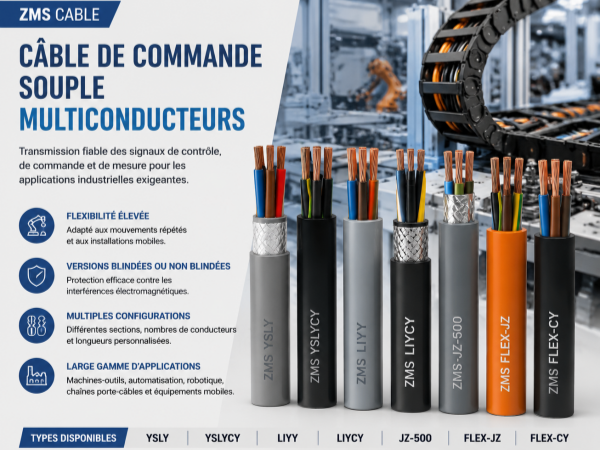

ZMS tarafından sunulan esnek kontrol kablosu türleri
Ysly kablosu
. YSLY kablosu blendajsız esnek bir kontrol kablosudur, için tasarlandı Kontrol kabinlerinin ve otomasyon tesisatlarının elektromanyetik parazitlerin olmadığı bir ortamda kablolanması. Çok telli bakır iletkenlerden yapılmıştır Sınıf 5 (IEC 60228), Her iletkende PVC yalıtım ve esnek bir PVC dış kılıf, şuna uygundur: DIN VDE standartları 0281.
Çok çeşitli kesitlerde ve iletken sayılarında mevcuttur, ZMS YSLY kablosu, VDE standardı kapsamında Avrupa'da ve Fransızca konuşulan pazarlarda genel kontrol kablolaması için standart referanstır.
Tipik uygulamalar :
- Kontrol ve otomasyon kabinlerinin iç kablolaması
- Programlanabilir kontrolörler ve sensörler arasındaki bağlantı
- Sabit veya yarı hareketli endüstriyel ekipmanlara bağlantılar
ZMS Danışmanlık :
YSLY standart kontrol kablolaması için en ekonomik çözümdür. Kurulumunuz sürücülerin yakınındaysa, motorlar veya güç kabloları, zırhlı YSLYCY'yi tercih edin. Tekrarlayan hareket uygulamaları için, FLEX-JZ daha uygundur.
YSLYCY kablosu
. YSLYCY kablosu esnek, korumalı bir kontrol kablosudur, için tasarlandı Elektromanyetik bozulmalara maruz kalan ortamlardaki kontrol kabinleri ve otomasyon tesisatlarının kablolanması. Çok telli bakır iletkenlerden yapılmıştır Sınıf 5 (IEC 60228), Her iletkende PVC izolasyon, kalaylı bakır örgü ekranlama ≥� ve esnek PVC dış kılıf, standarda uygundur VDE'den 0281.
ZMS tarafından VDE gerekliliklerine göre üretilmiştir, YSLYCY kablosu, motorların oluşturduğu elektromanyetik bozulmalara karşı kontrol sinyallerinin etkili bir şekilde korunmasını sağlar, sürücüler ve çevredeki güç kabloları.
Tipik uygulamalar :
- Otomasyon kabinlerinin sürücülerin veya motorların yakınında kablolanması
- Yüksek elektromanyetik yoğunluğa sahip bir ortamda otomatlar ve sensörler arasındaki bağlantı
- Sabit veya yarı mobil kurulumda EMI koruması gerektiren endüstriyel kurulumlar
ZMS Danışmanlık :
Kontrol devrelerinin yakınında elektromanyetik girişim kaynakları tespit edildiğinde YSLYCY önerilir.. EMI kısıtlamaları olmayan standart kablolama için, korumasız YSLY yeterli ve daha ekonomiktir. Uzun mesafelerde düşük iletkenler arası kapasitans veya hassas analog sinyaller gerektiren uygulamalar için, LIYCY daha iyi elektrik performansı sunar.
→ Tüm sayfayı görün : YSLYCY kablosu
LIYY kablosu
. LIYY kablosu blendajsız esnek bir kontrol kablosudur, için tasarlandı Uzun mesafelerde ve kapasitif bozulmalara duyarlı kurulumlarda hassas kontrol sinyallerinin iletimi. Çok telli bakır iletkenlerden oluşur. 5 (IEC 60228) ince bükülmüş, Her iletken üzerinde düşük dielektrik sabit PVC izolasyon ve esnek bir PVC dış kılıf, şuna uygundur: DIN VDE standartları 0812.
ZMS tarafından VDE gerekliliklerine göre üretilmiştir, LIYY kablosunun bir önemli ölçüde daha düşük iletkenler arası kapasitans YSLY kablolarına göre, Uzun bağlantılarda ve hassas analog kontrol devrelerinde sinyal bozulmasını sınırlama.
Tipik uygulamalar :
- Endüstriyel tesislerde analog sinyallerin uzun mesafelere iletimi
- Sensörler arasındaki bağlantılar, vericiler ve denetim sistemleri (SCADA)
- Ölçüm ve düzenleme sistemlerinin parazitsiz bir ortamda kablolanması
ZMS Danışmanlık :
Kontrol bağlantılarının uzunluğu birkaç on metreyi aştığında LIYY önerilir, veya taşınan sinyallerin doğası gereği analog olması ve kapasitif bozulmalara karşı duyarlı olması. Kısa mesafelerde bir panodaki standart kontrol kablolaması için, YSLY yeterli ve daha ekonomik. Elektromanyetik girişim kaynaklarının yakınındaki kurulumlar için, zırhlı LIYCY'yi tercih edin.
LIYCY kablosu
. LIYCY kablosu esnek, korumalı bir kontrol kablosudur, için tasarlandı Eş zamanlı elektromanyetik parazitlere ve düşük iletkenler arası kapasitans gereksinimlerine maruz kalan ortamlarda hassas kontrol sinyallerinin iletimi. Çok telli bakır iletkenlerden yapılmıştır Sınıf 5 (IEC 60228) ince bükülmüş, Her iletkende düşük dielektrik sabit PVC izolasyon, kalaylı bakır örgü ekranlama ≥� ve esnek PVC dış kılıf, şuna uygundur: DIN VDE standartları 0812.
ZMS tarafından VDE gerekliliklerine göre üretilmiştir, LIYCY kablosu şunları birleştirir: LIYY'nin düşük iletkenler arası kapasitansı ve kalkanın elektromanyetik koruması, Yoğun endüstriyel ortamlarda uzun mesafeli analog kontrol bağlantıları için referans noktası belirleme.
Tipik uygulamalar :
- EMI ortamlarında analog sensörler ve denetim sistemleri arasında uzun mesafeli bağlantılar
- Sürücülerin veya motorların yakınındaki ölçüm ve düzenleme sistemlerinin kablolaması
- Yüksek elektromanyetik yoğunluğa sahip endüstriyel tesislerde 4-20mA ve 0-10V sinyal iletimleri
ZMS Danışmanlık :
LIYCY, endüstriyel ortamlardaki hassas analog sinyaller için en eksiksiz çözümdür; ne LIYY'nin ne de YSLYCY'nin tek başına yeterli olmadığı durumlarda düşük kapasitans ve EMI korumasını birleştirir. Kurulumunuz EMI kısıtlamaları sunmuyorsa, korumasız LIYY yeterli ve daha ekonomiktir. Düşük kapasite gereksinimleri olmayan standart dijital sinyaller için, YSLYCY ihtiyaçların çoğunu daha düşük maliyetle karşılar.
YY Kablosu
. YY kablosu PVC izolasyonlu ve kılıflı, esnek, blendajsız bir kontrol kablosudur, yaygın olarak kullanılan endüstriyel makine ve ekipmanların kontrol sinyallerinin ve kablolarının iletimi İngiltere ve uluslararası pazarlarda. Çok telli bakır iletkenlerden yapılmıştır Sınıf 5 (IEC 60228), Her iletkende PVC yalıtım ve esnek bir PVC dış kılıf, standarda uygundur BS One 50525.
ZMS tarafından BS EN gereksinimlerine göre üretilmiştir, YY kablosu, VDE standardı kapsamındaki YSLY kablosuna benzer bir yapıya sahiptir, İngiliz standardizasyonu kapsamındaki pazarların özelliklerini karşılarken. Versiyonda mevcut PVC Standardı yaygın endüstriyel uygulamalar için ve versiyonda Halojensiz LSZH Yangına dayanıklılık ve düşük duman emisyonu gerektiren kurulumlar için.
Tipik uygulamalar :
- BS EN standardı kapsamında pazarlardaki endüstriyel makine ve ekipmanların kablolaması
- Pano ve kutulardaki bağlantıları parazitsiz bir ortamda kontrol edin
- İngiliz veya uluslararası BS standartlarıyla uyumluluk gerektiren kurulumlar
ZMS Danışmanlık :
BS EN uyumluluğunu belirten projeler için YY kablosu önerilir, özellikle İngiliz pazarlarında ve İngiliz standardını miras alan ülkelerde. Fransızca konuşulan Avrupa ve Fransızca konuşulan Afrika'daki VDE standartları kapsamındaki projeler için, YSLY daha uygun. Yangın güvenliği gereksinimleri olan kapalı alan kurulumları için, YY kablosunun LSZH versiyonunu tercih edin.
FLEX-JZ kablosu / JZ-500
. FLEX-JZ kablosu, ayrıca belirlenmiş JZ-500 uluslararası IEC terminolojisine göre, için tasarlanmış esnek, çok iletkenli bir kontrol kablosudur. takım tezgahları ve otomasyon ekipmanlarının kablolanması kuru bir ortamda, nemli veya ıslak. Çok telli bakır iletkenlerden yapılmıştır Sınıf 5 (IEC 60228) optimize edilmiş büküm ile, Her iletkende PVC izolasyon ve yağa dayanıklı PVC dış kılıf.
Standartlara göre üretilmiştir VDE'den 0281 / IEC 60227, FLEX-JZ kablosu / ZMS JZ-500, yüksek bükme döngülerini ve azaltılmış bükme yarıçapını destekler. Sabit kurulumda veya orta derecede mekanik stres altında serbest hareket halinde kullanılmak üzere tasarlanmıştır., çekiş veya zorla hareket olmadan. Yetkisiz dış mekan kurulumu.
Tipik uygulamalar :
- Takım tezgahlarının ve otomatik üretim ekipmanlarının kablolaması
- Tekrarlayan hareketlerle kablo zinciri bağlantıları
- Makine eksenlerinin ve otomatik taşıma sistemlerinin güç kaynağı
ZMS Danışmanlık :
Le FLEX-JZ / JZ-500, sık bükme döngülerine ve azaltılmış bükme yarıçapına sahip Hareketli Kablo Kanalı kurulumları için önerilir. Tekrarlanan hareket gerektirmeyen sabit kabin kablolaması için, YSLY daha ekonomiktir. Parazit koruması gerektiren uygulamalar için, FLEX-CY kablomuzu inceleyin.
FLEX-CY kablosu
. FLEX-CY kablosu esnek, blendajlı çok iletkenli bir kablodur, servo motor kablolaması için tasarlanmıştır, elektromanyetik girişime duyarlı sürücüler ve otomasyon sistemleri, kuru bir ortamda, nemli veya ıslak. Çok telli bakır iletkenlerden oluşur. 5 (IEC 60228), Her iletkende PVC izolasyon, Kalaylı bakır örgü ekranlama ve yağa dayanıklı PVC dış kılıf.
DIN VDE standartlarına göre üretilmiştir 0281 / IEC 60227, ZMS FLEX-CY kablosu ≥� koruma kapsamı sağlar, elektromanyetik bozulmalara karşı etkili koruma sağlamak (EMI/RFI). Sınırlı mekanik stres altında sabit duruşta veya serbest harekette orta dereceli bükme döngülerini destekler, çekiş veya zorla hareket olmadan. Yetkisiz dış mekan kurulumu.
Tipik uygulamalar :
- Parazite duyarlı servo motorların ve frekans dönüştürücülerin kablolaması
- Kontrol kabinleri ve otomasyon ekipmanı arasındaki bağlantılar
- Elektromanyetik girişim kaynaklarının yakınındaki kurulumlar (invertörler, motorlar)
ZMS Danışmanlık :
Kurulumun elektromanyetik girişim kaynaklarının yakınında olduğu veya kontrol sinyallerinin korunmasını gerektirdiği durumlarda FLEX-CY önerilir.. EMI gerilimi ve tekrarlayan hareketler olmadan kablolama için (enerji zinciri), FLEX-JZ daha uygundur. Frekans invertörlü motorların doğrudan beslenmesi için, VFD motor kablomuza göz atın, bu uygulama için özel olarak tasarlanmıştır.
SSS — Esnek kontrol kablosu
1. YSLY kablosu ile LIYY kablosu arasındaki fark nedir? ?
Hem YSLY hem de LIYY, PVC yalıtımlı, blendajsız, esnek kontrol kablolarıdır, DIN VDE'ye uygun. Temel farkları iletkenler arası kapasitansta yatmaktadır. : LIYY, daha ince bükülmüş iletkenler ve düşük dielektrik sabit izolasyonla üretilmiştir, bu da ona YSLY'den önemli ölçüde daha düşük iletkenler arası kapasitans sağlar. Pratikte, YSLY, kısa mesafelerde kabinlerdeki genel kontrol kablolaması için standart referanstır. Bağlantılar birkaç on metreyi aştığında veya taşınan sinyaller analog nitelikte olduğunda LIYY önerilir — 4-20mA, 0-10V — ve kapasitif bozulmalara karşı hassastır.
2. Hangi durumlarda zırhlı versiyonu seçmelisiniz? ?
Kurulumun elektromanyetik girişim kaynaklarının (motorlar) yakınında olduğu durumlarda korumalı bir kontrol kablosu gereklidir., frekans invertörleri, transformatörler veya güç kabloları. Koruma olmadan, bu girişim kontrol sinyallerini bozabilir ve ekipmanın arızalanmasına neden olabilir. Kural olarak : kontrol kablolarınız güç kablolarıyla aynı kabinde veya kablo tepsisinde geçiyorsa, zırhlı versiyonu tercih edin. Tanımlanmış parazit kaynaklarının bulunmadığı bir ortamda, blendajsız bir kablo yeterlidir ve daha ekonomiktir.
3. Hareketli Kablo Kanalı uygulaması için FLEX-JZ kablo ile YSLY kablo arasındaki fark nedir? ?
YSLY, sabit veya yarı mobil kurulumlar için tasarlanmış bir kontrol kablosudur; sürekli tekrarlanan hareketler için boyutlandırılmamıştır.. Enerji zincirinde kullanılır, hızla bozulacak : iletkenler mekanik yorulma nedeniyle kırılabilir ve kılıf çatlayabilir. FLEX-JZ, sürekli hareket uygulamaları için özel olarak tasarlanmıştır; optimize edilmiş büküm ve güçlendirilmiş PVC kaplaması, bozulmadan milyonlarca esneme döngüsüne dayanabilmesini sağlar. Tüm Hareketli Kablo Kanalı uygulamaları için, FLEX-JZ çok önemlidir, maliyeti YSLY'den biraz daha yüksek olsa bile.
4. Esnek bir kontrol kablosu için hangi kılıfın seçileceği : PVC veya PUR ?
Bu sayfada sunulan esnek kontrol kabloları — YSLY, LIYY, YY, FLEX-JZ ve zırhlı çeşitlerinin tümü PVC dış kılıf. PVC kılıf, standart endüstriyel ortamlardaki kontrol uygulamalarının büyük çoğunluğu için uygundur : dolaplar, takım tezgahları, yağlara veya kimyasallara yoğun şekilde maruz kalmayan kapalı atölyelerde ve yarı mobil tesislerde Hareketli Kablo Kanalları.
A poliüretan kılıf (Pur) Kablonun aynı anda çok sık bükülmeye maruz kaldığı durumlarda önerilir, şiddetli aşınma ve mineral yağlara veya yakıtlara uzun süre maruz kalma - ağır hizmet taşıma uygulamalarında yaygın koşullar, robotik kollar veya yoğun üretim ortamları. Bu uygulamalar için, ürün yelpazemizi görüntüleyin esnek güç kabloları, özellikle PUR kılıflı H07BQ-F kablo.
Esnek bir kontrol kablosu nasıl seçilir ?
Esnek bir kontrol kablosu seçmeden önce, birçok kriterin değerlendirilmesi gerekiyor :
- Kablo sabit bir şekilde mi döşenecek yoksa sık sık harekete mi maruz kalacak? ?
- Ortamda koruma gerektiren elektromanyetik girişim var mı? ?
- Kablo yağlara maruz kalacak mı?, kimyasallara veya UV'ye ?
- Çalışma sıcaklığı nedir ?
- Kaç iletken ve hangi bölüme ihtiyaç vardır? ?
Bu kriterler belirlendikten sonra, YSLY aralıkları arasında daha kolay seçim yapabileceksiniz, YSLYCY, LIYY, LİYCY, JZ-500 veya FLEX-CY.
Hızlı Seçim Kılavuzu — Esnek Kontrol Kablosu
Durumunuzu tanımlayın ve bir bakışta doğru kabloyu bulun.
| Durumunuz | Önerilen kablo | Kaçınmak için |
| Standart kabin kablolaması, tanımlanmış girişim kaynağı olmadan | Koku | LIYY (gereksiz derecede kesin), YSLYCY (gereksiz maliyet) |
| Sürücülerin yakınında kablolama, motorlar veya güç kabloları | YSLYCY | Koku (bozulma riski) |
| Analog sinyaller (4-20mA, 0-10V) uzun mesafeler boyunca, EMI olmadan | LIYY | Koku (kapasite çok yüksek) |
| Hassas analog sinyaller + EMI ortamı | LİYCY | LIYY (EMI koruması yok) |
| BS EN standardı kapsamında proje, İngiltere veya uluslararası pazarlar | YY kablosu | Koku (VDE deposu) |
| Takım tezgahları, sık hareketler, ekranlamasız Hareketli Kablo Kanalı | FLEX-JZ / JZ-500 | Koku (tekrarlanan bükme için tasarlanmamıştır) |
| EMI girişimi kaynaklarına sahip Hareketli Kablo Kanalı | FLEX-CY | FLEX-JZ (EMI koruması yok) |
| Dolap içi sabit kablolama, sınırlı bütçe, EMI kısıtlamaları olmadan | Koku | FLEX-JZ (sabit kurulum için büyük boy) |
| Halojenlerin bulunmamasını gerektiren uygulama (tünel, kamu binası) | YY LSZH | YY PVC (CPR ile uyumlu değil) |
