Kablo Aksesuarları ve Bileşenleri
Kablo aksesuarları kurulumda vazgeçilmez bir rol oynar, kablo koruması ve bağlantısı. Onlar olmadan, kabloların güvenli döşenmesi ve verimli çalışması mümkün olmaz. Doğru Kablo Aksesuarlarını Seçmek, istikrarlı bir güç kaynağını garanti eder, Harici hasarlara karşı optimum koruma ve basitleştirilmiş bakım. ZMS tarafından üretilen aksesuarlar dayanıklıdır, güvenilir, çok çeşitli kablolarla uyumlu, ve her projenin özel gereksinimlerine uyum sağlayacak şekilde özelleştirilmiş versiyonları mevcuttur.
Types d'accessoires pour câbles électriques
Elektrik kabloları için izolatörler
İzolatörler havai enerji hatlarının temel bileşenleridir. Ana işlevleri iletkenleri destek yapılarından elektriksel olarak ayırmaktır. (direkler gibi), Kabloların ağırlığını ve gerginliğini mekanik olarak desteklerken.
Elektrik akımının direklerden geçmesini önlerler ve kablo ile destekleyici yapı arasında bir bağlantı görevi görürler.. "Plaka yığını" şeklindeki yapıları etkili yalıtım sağlar, zorlu dış mekan koşullarında bile.
| Tip | Gerginlik nominale (KV) | Courant nominal (A) | BIL yalıtım seviyesi (KV) | Şok voltajı (KV) | Endüstriyel frekansta gerilime dayanma (KV) | Kaçış mesafesi (mm) |
| SM-1 | 12 | 100 | 6.3 | 110 | 40 | 250 |
| SM-1 | 12 | 200 | 8 | 110 | 40 | 250 |
| SM-2 | 15 | 100 | 10 | 125 | 45 | 320 |
| SM-2 | 15 | 200 | 12 | 125 | 45 | 320 |
| SM-3 | 24 | 100 | 8 | 150 | 65 | 530 |
| SM-3 | 24 | 200 | 10 | 150 | 65 | 530 |
| SM-4 | 15 | 100 | 10 | 125 | 45 | 350 |
| SM-4 | 15 | 200 | 12 | 125 | 45 | 350 |
| SM-5 | 12 | 100 | 6.3 | 110 | 40 | 250 |
| SM-5 | 12 | 200 | 8 | 110 | 40 | 250 |
| SM-6 | 15 | 100 | 10 | 125 | 45 | 320 |
| SM-6 | 15 | 200 | 12 | 125 | 45 | 320 |
| SM-7 | 24 | 100 | 8 | 150 | 65 | 540 |
| SM-7 | 24 | 200 | 10 | 150 | 65 | 540 |
| SM-7(F) | 33 | 200 | 12 | 170 | 70 | 720 |
| SM-8 | 33 | 100 | 10 | 170 | 70 | 720 |
| SM-8 | 33 | 200 | 12 | 170 | 70 | 720 |
Kablo pabuçları
ZMS kablo pabuçları elektrik sistemlerinde yaygın olarak kullanılmaktadır, endüstriyel ekipman, demiryolu tesisleri ve inşaat projeleri.
Kabloların cihazlara veya baralara güvenilir bir şekilde bağlanmasını sağlar.
Yapıya göre, boru şeklindeki terminalleri görebiliriz, delikli terminaller ve ön yalıtımlı terminaller.
Malzemeye göre, bakırdan yapılabilirler, alüminyum veya bimetalik.
Pabuçlar alçak gerilim kablo bağlantıları için uygundur, orta gerilim veya yüksek gerilim.
| Referans | Kablo bölümü (mm²) | Boyutlar (mm) | ||||||
| D | D | L1 | L | K | T | O | ||
| CAS-16 | 16 | 16 | 5.5 | 42 | 90 | 24 | 4.0 | 13 |
| CAS-25 | 25 | 16 | 6.5 | 42 | 90 | 24 | 4.0 | 13 |
| CAS-35 | 35 | 16 | 8.0 | 42 | 90 | 24 | 4.0 | 13 |
| CAS-50 | 50 | 20 | 9.0 | 43 | 92 | 24 | 5.0 | 13 |
| CAS-70 | 70 | 20 | 11.0 | 43 | 92 | 24 | 5.0 | 13 |
| CAS-95 | 95 | 20 | 12.5 | 43 | 92 | 24 | 5.0 | 13 |
| CAS-120 | 120 | 25 | 13.5 | 60 | 117 | 30 | 6.0 | 13 |
| CAS-150 | 150 | 25 | 15.5 | 60 | 117 | 30 | 6.0 | 13 |
| CAS-185 | 185 | 32 | 17.0 | 60 | 124 | 35 | 6.5 | 13 |
| CAS-240 | 240 | 32 | 19.5 | 60 | 124 | 35 | 6.5 | 13 |
| CAS-300 | 300 | 34 | 22.5 | 62 | 130 | 36 | 7.0 | 13 |
| CAS-400 | 400 | 40 | 26.0 | 80 | 152 | 36 | 8.0 | 13 |
| CAS-500 | 500 | 40 | 29.0 | 80 | 152 | 36 | 8.0 | 13 |
| CAS-630 | 630 | 54 | 34.0 | 70 | 165 | 50 | 10.0 | 13 |
| CAS-800 | 800 | 54 | 39.0 | 115 | 230 | 50 | 10.0 | 13 |
| CAS-1000 | 1000 | 65 | 44.0 | 115 | 230 | 50 | 10.0 | 13 |
Kablo rakorları
ZMS kablo rakorları, kabloların duvardan geçerken sızdırmazlığını ve mekanik olarak tutulmasını sağlamak için kullanılır.
Enerji alanlarına uygundurlar, otomasyonun, petrokimya ve kontrol kabinleri.
Malzemeye göre, nikel kaplı pirinç kablo rakorlarını görebiliriz, paslanmaz çelik veya güçlendirilmiş plastik.
Suya karşı mükemmel koruma sağlarlar, toz ve titreşim.
Alçak gerilim kabloları ve kontrol kabloları için mevcuttur.
IP68 Su Geçirmez Kablo Rakorları Metalik ve Metalik Olmayan Kablo Rakorları
| Makale referansı | Kablo aralığı (mm) | Dış diş çapı (mm) | Montaj Deliği Çapı (mm) | GL iplik uzunluğu (mm) | Bağlantı parçası uzunluğu H (mm) | Anahtar boyutu (mm) |
| M8X1 | 5.5-2 | 8 | 8-8.2 | 5 | 16 | 12 |
| M10X1 | 6.5-3 | 10 | 10-10.2 | 7 | 19 | 14 |
| M12X1.5 | 6.5-3 | 12 | 12-12.2 | 7 | 19 | 14 |
| M14X1.6 | 8-4 | 14 | 14-14.2 | 7 | 19 | 17 |
| M16X1.5 | 8-4 | 16 | 16-16.2 | 8 | 20 | 18 |
| M18X1.5 | 10-5 | 18 | 18-18.2 | 8 | 21 | 20 |
| M20X1.5 | 10-5 | 20 | 20-20.2 | 8 | 22 | 22 |
| M22X1.5 | 14-10 | 22 | 22-22.2 | 8 | 23 | 24 |
| M24X1.5 | 14-10 | 24 | 24-24.2 | 9 | 25 | 24/27 |
| M25X1.5 | 14-10 | 25 | 25-25.2 | 9 | 25 | 24/27 |
| M27X1.5 | 18-13 | 27 | 27-27.2 | 9 | 27 | 30 |
| M28X1.5 | 18-13 | 27 | 28-28.2 | 9 | 27 | 30 |
| M30X1.5 | 18-13 | 30 | 30-30.2 | 9 | 29 | 30/32 |
| M32X1.5 | 22-15 | 32 | 32-32.2 | 10 | 29 | 35 |
| M33X1.5 | 22-15 | 33 | 33-33.2 | 10 | 29 | 35 |
| M36X1.5 | 25-18 | 36 | 36-36.2 | 10 | 31 | 40 |
| M37X1.5 | 25-18 | 37 | 37-37.2 | 10 | 31 | 40 |
| M40X1.5 | 25-18 | 40 | 40-40.2 | 11 | 31 | 40/45 |
| M42X1.5 | 30-22 | 42 | 42-42.2 | 11 | 35 | 45 |
| M47X1.5 | 33-25 | 47 | 47-47.2 | 11 | 37 | 50 |
| M48X1.5 | 33-25 | 48 | 48-48.2 | 11 | 37 | 50/52 |
| M50X1.5 | 38-32 | 50 | 50-50.2 | 12 | 37 | 50/55 |
| M54X1.5 | 38-32 | 54 | 54-54.2 | 12 | 38 | 57 |
| M56X1.5 | 38-32 | 56 | 56-56.2 | 12 | 38 | 57/59 |
| M60X1.5 | 44-37 | 60 | 60-60.2 | 13 | 38 | 64 |
| M63X1.5 | 44-37 | 63 | 63-63.2 | 13 | 38 | 64/68 |
| M64X1.5 | 44-37 | 64 | 64-64.2 | 13 | 38 | 64/68 |
| M72X2 | 52-42 | 72 | 72-72.2 | 15 | 42 | 77 |
| M75X2 | 52-42 | 75 | 75-75.2 | 15 | 42 | 77 |
| M80X2 | 62-55 | 80 | 80-80.2 | 15 | 45 | 88 |
| M88X2 | 70-65 | 88 | 88-88.2 | 15 | 45 | 94 |
| M100X2 | 84-78 | 100 | 100-100.2 | 15 | 45 | 110 |

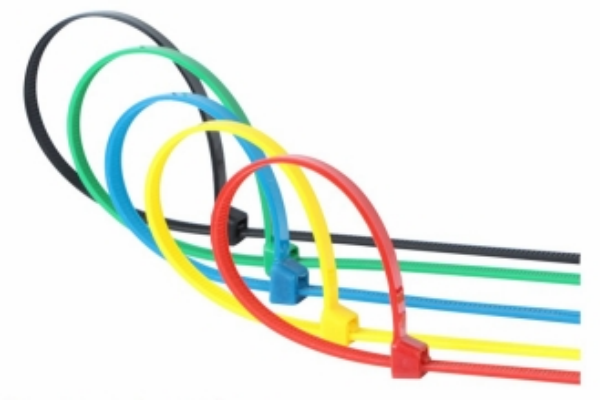

Kablo bağları
ZMS kablo bağları güvenliği sağlamak için tasarlanmıştır, endüstriyel veya bina elektrik tesisatlarındaki kabloların bakımını yapın veya düzenleyin.
Elektrik dağıtımında yaygın olarak kullanılırlar, demiryolu ağları ve dış kurulumlar.
Türüne bağlı olarak, naylon olabilirler, paslanmaz çelik veya ağır hizmet.
Sağlam sabitleme ve korozyona ve UV'ye karşı mükemmel direnç sunarlar.
Elektrik kablolarıyla uyumlu, veri kabloları veya endüstriyel kablolar.
| Referans. makalenin | Uzunluk (baş parmak) | Uzunluk L (mm) | Genişlik W (mm) | E kirişinin Ø'si (mm) | Minimum çekme mukavemeti (lbs) | Minimum çekme mukavemeti (KGS) |
| YJ-3×60 | 2 3/8″ | 60 | 2.5 | 2–11 | 18 | 8 |
| YJ-3×80 | 3 3/16” | 80 | 2.5 | 2–16 | 18 | 8 |
| YJ-3×100 | 4 | 100 | 2.5 | 2–22 | 18 | 8 |
| YJ-3×120 | 4 3/4″ | 120 | 2.5 | 2–30 | 18 | 8 |
| YJ-3×150 | 6″ | 150 | 2.5 | 2–35 | 18 | 8 |
| YJ-3×160 | 6 1/4″ | 160 | 2.5 | 2–40 | 18 | 8 |
| YJ-3×200 | 8″ | 200 | 2.5 | 3–50 | 18 | 8 |
| YJ-3×250 | 10″ | 250 | 3 | 3–65 | 18 | 8 |
| YJ-3×300 | 12″ | 300 | 3 | 3-80 | 18 | 8 |
| YJ-4×100 | 4 | 100 | 3.5 | 3-22 | 40 | 18 |
| YJ-4×120 | 4 3/4″ | 120 | 3.5 | 3-30 | 40 | 18 |
| YJ-4×150 | 6 | 150 | 3.5 | 3-35 | 40 | 18 |
| YJ-4×160 | 6 1/4″ | 160 | 3.5 | 3-40 | 40 | 18 |
| YJ-4×180 | 7″ | 180 | 3.5 | 3-42 | 40 | 18 |
| YJ-4×200 | 8 | 200 | 3.5 | 3-50 | 40 | 18 |
| YJ-4×250 | 10″ | 250 | 3.5 | 3-65 | 40 | 18 |
| YJ-4×280 | 11″ | 280 | 3.5 | 3-70 | 40 | 18 |
| YJ-4×300 | 12″ | 300 | 3.5 | 3-80 | 40 | 18 |
| YJ-4×350 | 14″ | 350 | 3.5 | 3-90 | 40 | 18 |
| YJ-4×370 | 14 1/2 | 370 | 3.5 | 3-102 | 40 | 18 |
| YJ-4×400 | 16″ | 400 | 3.5 | 3-105 | 40 | 18 |
| YJ-4×450 | 18″ | 450 | 3.5 | 3-130 | 40 | 18 |
| YJ-4×500 | 20″ | 500 | 3.5 | 3-150 | 40 | 18 |
Kablo sıkma ve kesme aletleri
ZMS eksiksiz bir kablo kıvırma ve kesme aletleri serisi sunar, alçak ve orta gerilim kablolarının profesyonel kurulumu için uygundur.
Bakım çalışmalarında kullanılır, şantiyede elektrik tesisatı ve kablo montajı.
İhtiyaca göre, manuel sıkma penselerini birbirinden ayırıyoruz, hidrolik veya akülü.
Aletler terminallerin hassas şekilde kıvrılmasına olanak sağlar, konnektörler ve kablo yüksükleri.
Ağır hizmet tipi kablo kesiciler iletken deformasyonu olmadan temiz bir kesim sağlar.
| Spesifikasyonlar | |||||
| Modeli | Çıkış kuvveti (T) | İletişim kalıbı (mm²) | Silindir stroku (Koç Darbesi)(mm) | Boyutlar (mm) | Ağırlık (kilogram) |
| YQ-240 | 12 | 10-240 | 18 | 490x130x70 | 3.8 |
| YQ-300 | 12 | 16-300 | 18 | 490x130x70 | 3.9 |
| HP-240 (çift vites) | 12 | 16-240 | 18 | 490x130x70 | 3.8 |
| HP-300 (çift vites) | 12 | 16-300 | 18 | 490x130x70 | 3.9 |
| HP-300B (çift vites, güvenlik cihazı ile) | 12 | 16-300 | 18 | 490x130x70 | 4.0 |
Kablo sonlandırma ve bağlantıları
ZMS kablo uçları ve bağlantı parçaları, alçak gerilim ağlarında emniyetli ve güvenilir bir elektrik bağlantısı sağlar, orta ve yüksek voltaj.
Isıyla büzüşen ve soğuk büzüşen versiyonları mevcuttur, endüstriyel uygulamalar için uygundurlar, enerji ve demiryolu.
Mükemmel yalıtım, nem direnci ve hızlı kurulum.
Her türlü kabloya özel çözümler.
Soğuk büzüşmeli sonlandırmalar ve bağlantı parçaları
Isıyla Daralan Başlıklar ve Bağlantı Parçaları
11kV ısıyla büzüşen sonlandırma ve düz bağlantı aksesuarlarının performansı
| Makale | Gereklilik |
| Endüstriyel frekansta gerilime dayanma 1 min | 45 KV, astarlama veya arıza olmadan |
| Kısmi deşarj | ≤10 pC'de 13 KV |
| Havadaki termal döngüler | 22 KV, en azından 8 döngüler ; en az 95–100°C sıcaklık 2 H ; en azından doğal soğutma 3 H ; toplam 60 döngü |
| Şok voltajı (Girit) | 105 KV, astarlama veya arıza olmadan |
| Negatif DC gerilimi 15 min | 52 KV, astarlama veya arıza olmadan |
| Endüstriyel frekansta dayanım gerilimi 4 H | 35 KV, astarlama veya arıza olmadan |
Hizmet & ZMS Kablosu'nda Teslimat
- Kişiselleştirilmiş Üretim Hizmeti (OEM / ODM) : Teknik özelliklerinize göre özel kablo tasarımı ve üretimi, işaretlemenin özelleştirilmesiyle, Renkler ve Ambalaj.
- Hızlı Global Lojistik : Nakliye, karasal veya hava 120 ödemek ; Son teslim tarihlerinize göre esnek teslimat.
- Sertifikalı Kalite : Tüm ürünler gönderilmeden önce test edilir ; uygunluk / IEC / ISO ; Talep üzerine verilen test raporları.
- Temiz ve özelleştirilebilir ambalaj : ZMS kabloları ahşap bobinlerde paketlenmiştir, dalgalı kutular veya davullar, Nem koruması için hermetik olarak kapalı uçlarla. Açık hava işaretleme, su geçirmez malzemelerle istek üzerine basılabilir.
- Özel teknik destek : Mühendislerimiz ve danışmanlarımız, kurulumlarınıza en uygun elektrik kablosu seçiminde size eşlik ediyor, Yerel standartlara uygun olarak.
