MICC kablosu - Mineral yalıtımlı kablo
. MICC kablosu (Mineral Yalıtımlı Bakır Kaplı Kablo) zorlu ortamlarda performans gösterecek şekilde tasarlanmış yüksek performanslı bir elektrik kablosudur. Yanmaz mineral izolasyonu ve zarfı sayesinde bakır, olağanüstü yangın direnci sunar, sıcakta, nem ve kimyasal maddelere karşı. Hastaneler gibi kritik tesisler için özellikle uygundur., tünel, enerji santralleri veya kamu binaları, Yangın güvenliğinin gerekli olduğu yerlerde. MICC kablosu aşağıdakilerle uyumludur: IEC Standartları 60702-1 lisans derecesi 6207, En zorlu elektrik projeleriniz için optimum kalite ve güvenliği garanti ediyoruz.
ZMS tanınmış bir kablo üreticisi ve tedarikçisidir, yüksek güvenlikli kablolama çözümlerinde uzmanlaştık. Uluslararası standartlara uygun MICC kabloları sunuyoruz, Her projenin özel ihtiyaçlarını karşılamak için kişiselleştirme hizmeti ve hızlı teslimat ile.
MICC'nin anlamı
Etiket MICC, Mineral Yalıtımlı Bakır Kaplı Kablo anlamına gelir, ya Fransızca : bakır kılıflı mineral yalıtımlı kablo. Her harf, kompozisyonunun önemli bir unsurunu temsil eder :
| Mektup | anlam | Tanım |
| M | Mineral (Mineral) | Magnezyum oksitten yapılmış yalıtım (MgO), ısıya çok dayanıklı inorganik bir malzeme, neme ve ateşe. |
| BEN | Yalıtımlı (İzole) | İletken sıkıştırılmış mineral izolasyonla çevrelenmiştir, mükemmel elektrik güvenliğini garanti eder. |
| C | Bakır (Bakır) | Saf bakır dış kılıf, hem mekanik koruma hem de etkili topraklama sağlar. |
| C | Kablo (Kablo) | Yangına dayanıklı bir kablo oluşturan montaj, kritik ortamlar için ideal. |
ZMS tarafından üretilen MICC kablo türleri

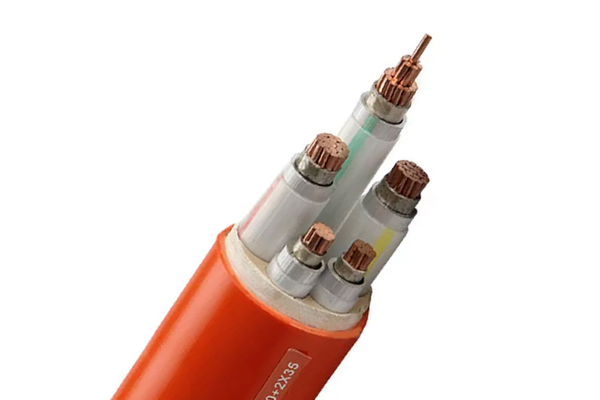

BBTRZ esnek MICC kablosu
- Yapı : Bu esnek mineral yalıtımlı kablo, bükülmüş çok telli bakır iletkenden yapılmıştır, magnezyum oksit ile izole edilmiştir (MgO) sıkıştırılmış, ve uzunlamasına kaynaklı bakır banttan oluşan esnek bir kılıfla sarılmıştır..
- Faydalar : Mükemmel esnekliği sayesinde dar alanlarda kolay kurulum sağlar, Yüksek yangın direncini ve artan dayanıklılığı korurken.
- Normlar : IEC standartlarına uyuyor 60331, IEC 60702 lisans derecesi 6387, zorlu ortamlarda güvenliği ve performansı garanti eder.
- Başvuru : Esneklik gerektiren kurulumlar için mükemmel, mobil ekipman gibi, Kapalı alanlarda endüstriyel makineler ve yangın güvenlik sistemleri.
- Türler : Projenin ihtiyaçlarına göre uyarlanmış farklı bölüm ve konfigürasyonlarda mevcuttur.

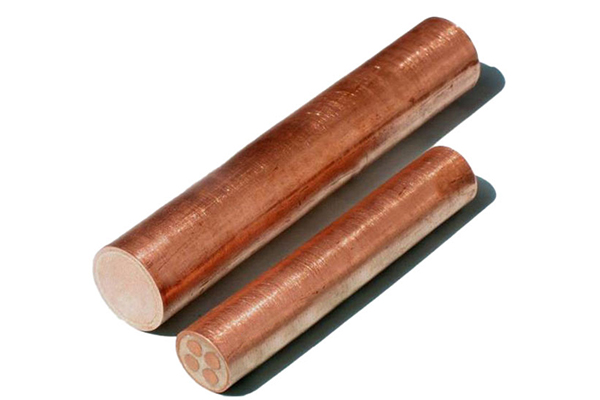

Sert MICC kablosu BBTRZ
- Yapı : Bu sert mineral yalıtımlı kablo, sağlam bir bakır iletkene sahiptir, magnezyum oksit ile izole edilmiştir (MgO) boyuna kaynaklı bakır banttan oluşan sert bir kılıfla sıkıştırılmış ve korunmuştur.
- Faydalar : Yangına ve saldırılara karşı kalıcı koruma gerektiren sabit kurulumlar için maksimum sağlamlık ve mükemmel mekanik direnç sunar.
- Normlar : Uyumludur IEC Standartları 60331, IEC 60702 lisans derecesi 6387, zorlu koşullarda güvenliğin sağlanması.
- Başvuru : Kamu binaları gibi sabit altyapılar için idealdir, enerji santralleri, tünel, ve yüksek yangın gereksinimi olan endüstriyel alanlar.
- Türler : Özel proje gereksinimlerine bağlı olarak farklı bölümlerde mevcuttur.
Oluklu bakır kurdele ile MICC kablosu
- Yapı : Bu kablo bakır iletkenlerden yapılmıştır, florlu mika bant izolasyonu, ve oluklu bakır banttan yapılmış bir dış kılıf. Gerekirse açıkta kalan metal ceketi korumak için koruyucu bir LSZH poliolefin ceket eklenebilir.
- Faydalar : Mekanik saldırılara karşı iyi esneklik ve etkili koruma sunar, LSZH kılıf ekleme imkanı sayesinde metal kılıfın doğrudan maruz kalmasını sınırlandırırken. 1083°C'ye kadar yangına dayanıklılık, neme ve elektromanyetik girişime karşı mükemmel koruma, Sabit kurulumlara uygun mekanik dayanıklılığa sahip.
- Normlar : IEC standartlarına uyuyor 60331, IEC 60702-1/2 lisans derecesi 6387 CWZ, Düşük duman emisyonu ve aşındırıcı gazların bulunmaması.
- Başvuru : Hem yangına dayanıklılık hem de esneklik gerektiren kurulumlar için idealdir, tüneller gibi, kamu binaları, enerji santralleri, güvenlik ve acil aydınlatma sistemleri.
- Türler : BTTVZ, BTTVQ, Yttw, BTT

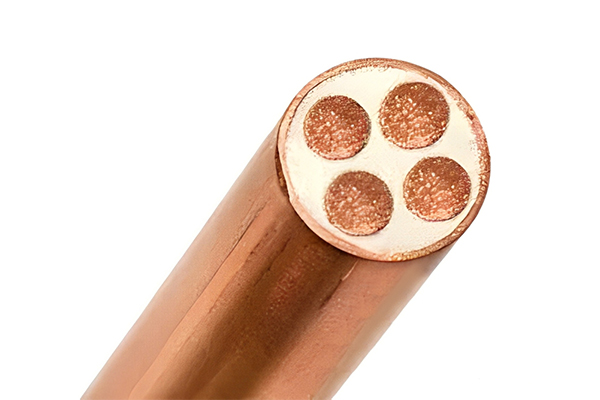

Bakır boru şeklinde kılıflı MICC kablosu
- Yapı : Bu mineral yalıtımlı kablo katı bakır iletkenlerden yapılmıştır, magnezyum oksit ile yalıtılmış (MgO) sıkıştırılmış, ve dikişsiz bakır borudan oluşan bir dış kılıfla korunmaktadır.
- Faydalar : Olağanüstü yangın direnci sunar (değin 950 Sürekli çalışmada °C ve daha fazla 1083 Yangın sırasında °C), yüksek mekanik koruma, uzatılmış kullanım ömrü, elektromanyetik girişime karşı mükemmel korumanın yanı sıra (EMI).
- Normlar : IEC standartlarına uyuyor 60331, IEC 60702-1/2 lisans derecesi 6387 CWZ, çok düşük duman emisyonu ve aşındırıcı gazların bulunmaması.
- Başvuru : Endüstriyel kurulumlara uygun, enerji santralleri, Sağlamlığın ve güvenilirliğin önemli olduğu kamu binaları ve tüneller.
- Türler : BTTZ, BTTQ, BTTVZ, BTTVQ.

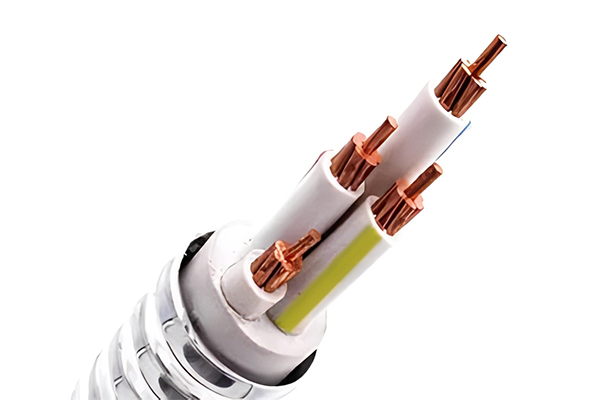

Alüminyum boru şeklinde kılıflı MICC kablosu
- Yapı : Bu kablo bakır iletkenler içerir, mika bant izolasyonu, dikişsiz alüminyum borudan yapılmış bir dış kılıf, oksijen bariyeri ile doldurma, ve malzemeden yapılmış ek bir dış kılıf Lszh (halojensiz ve az dumanlı).
- Faydalar : Ağırlık yaklaşık olarak azaltıldı 40 % bakır MICC kablosuyla karşılaştırıldığında, 1083°C'ye kadar mükemmel yangın dayanımı, iyi ısı dağılımı, Deniz veya endüstriyel ortamlarda korozyona karşı yüksek direnç, ve alüminyum topraklama sistemleriyle uyumluluk. Mükemmel korozyon direnci sunan LSZH kılıf, Zehirli dumanlarda önemli bir azalma ve yangının yayılmasına karşı daha iyi koruma.
- Normlar : IEC standartlarına uyuyor 60331, IEC 60702-1/2 lisans derecesi 6387 CWZ, düşük duman, halojenli gazların yokluğu.
- Başvuru : Özellikle açık deniz altyapıları için uygundur, gemilere, petrol platformlarına, kablo ağırlığının kritik bir faktör olduğu endüstriyel binaların yanı sıra. Ayrıca neme veya tuzlu havaya maruz kalan alanlarda da kullanılır, korozyon korumasının gerekli olduğu yerlerde.
- Türler : NG-A, BTLY

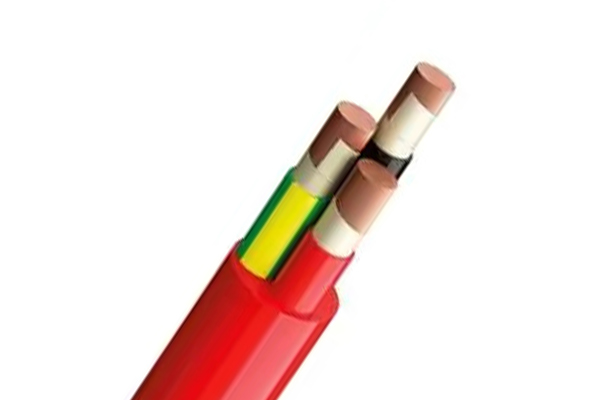

Yangın alarm sistemleri için MICC kablosu
- Yapı : Bu mineral yalıtımlı kablo katı bakır iletkenden yapılmıştır, magnezyum oksit yalıtımı (MgO) ve pürüzsüz veya oluklu bakırdan bir dış kılıf. Genellikle küçük bölümler halinde tasarlanır (1,0 sahip olmak 2,5 mm²) dedektörlerin ve yangın alarm panellerinin kablolanması için.
- Faydalar : Aşırı yangın durumlarında bile güvenilir sinyal iletimi, kadar yangına dayanıklılık 1083 ° C, çok düşük kapasitans ve elektromanyetik bozulmaların olmaması, İnorganik tasarımı sayesinde daha uzun kullanım ömrü.
- Normlar : IEC standartlarına uyuyor 60331, BS 7629-1 ve İÇİNDE 50200, Yangın güvenliği kabloları için özel sertifikaya sahip.
- Başvuru : Yangın algılama devreleri için ideal, manuel tetikleyiciler, deniz kızları, sesli tahliye sistemleri ve kontrol panelleri. Hastanelerde kullanılır, havaalanları, Alarm sistemi güvenilirliğinin kritik olduğu alışveriş merkezleri ve kamu binaları.
- Türler : BTTZ, BTTVZ, versiyonlar 1 sahip olmak 4 Sisteme göre sürücüler.
LSZH kılıflı MICC kablosu
- Yapı : Bu mineral yalıtımlı kablo (MICC) sağlam bir bakır iletkenden yapılmıştır, magnezyum oksit yalıtımı (MgO) ve LSZH bileşiğinden yapılmış bir dış koruyucu kılıf (Düşük duman sıfır halojen) halojen.
- Faydalar : LSZH kılıfı sayesinde duman ve zehirli gazlara karşı üstün koruma sağlar, Esnekliği sayesinde montajı kolaylaştırırken.
- Normlar : IEC standartlarına uyuyor 60331, IEC 60702-1/2, İÇİNDE 50267 lisans derecesi 6387 CWZ.
- Başvuru : Yangın güvenliği ve hava kalitesinin öncelikli olduğu hassas ortamlar için mükemmeldir, hastaneler ve alışveriş merkezleri gibi. Yüksek kablolama yoğunluğunun olduğu alanlar için idealdir, Yangın güvenliğinin toksik emisyonların maksimum düzeyde azaltılmasını gerektirdiği durumlarda.
- Türler : Proje ihtiyaçlarına bağlı olarak sert ve esnek versiyonları mevcuttur.

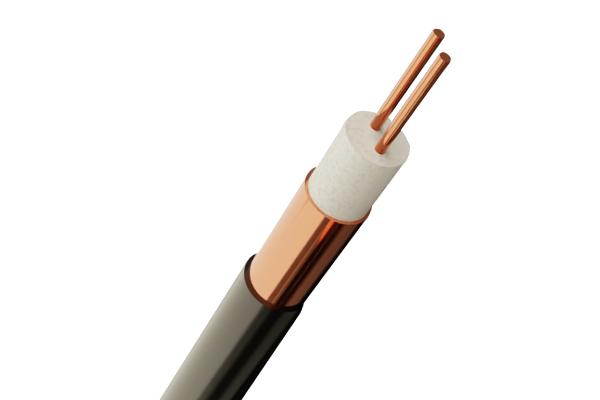

Mineral yalıtımlı ısıtma kablosu
- Yapı : Bu ısıtma kablosu dayanıklı metal alaşımlı iletkenden yapılmıştır, bir magnezyum oksit tabakasıyla izole edilmiştir (MgO) ve paslanmaz çelik veya bakırdan yapılmış bir dış kılıfla korunmaktadır, Isıya ve aşırı koşullara karşı yüksek direnci garanti eder.
- Faydalar : Yüksek sıcaklıklarda istikrarlı ve dayanıklı termal performans sağlar, mükemmel yangın ve korozyon direncine sahip, zorlu ortamlarda bile güvenilir çalışma sağlanması.
- Normlar : IEC standartlarına uyuyor 60287, IEC 60331 lisans derecesi 6387, Endüstriyel uygulamalarda güvenlik ve kalitenin sağlanması.
- Başvuru : Borularda sıcaklığı korumak için ideal, tanklar, Kontrollü ısıtmanın gerekli olduğu kanallar ve endüstriyel tesisler. Özellikle kimya endüstrileri için uygundur, yağ, gıda ve enerji.
- Türler : Farklı güç ve uzunluklarda mevcuttur, projelerin özel ihtiyaçlarına göre uyarlanmıştır.

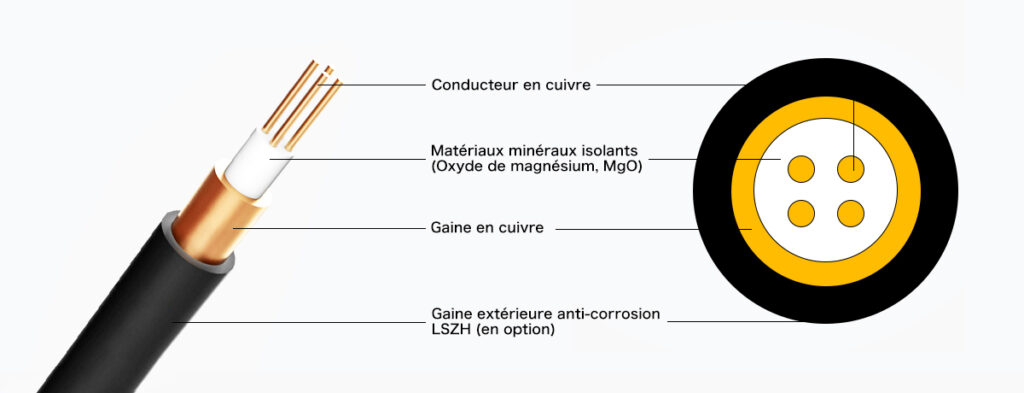

Genel inşaat
| Seviye | Bileşen | Malzeme Açıklaması | İşlev ve faydalar |
| Sürücü | Bakır sürücü | Tavlanmış kalaylı bakır (Sınıf 1) veya yüksek sıcaklık ortamları için nikel-krom alaşımı. | Mükemmel elektrik iletkenliği ve mekanik direnç. |
| İzolasyon | Mineral yalıtım malzemeleri (Magnezyum oksit, MgO) | Yüksek saflıkta inorganik mineral tozu, yüksek basınç altında sıkıştırılmış. | Üstün elektrik yalıtımı, yüksek sıcaklık dayanımı, neme ve korozyona karşı. |
| Kılıf | Bakır kılıf | Sağlam bakır metal kılıf, mekanik koruma ve elektriksel topraklamanın sağlanması. | Harici mekanik hasara karşı koruma, güçlendirilmiş elektrik güvenliği. |
| Dış zarf (isteğe bağlı) | LSZH/LSF kazanın (düşük duman halojensiz) | Yangına ve korozyona karşı ek koruma sağlayan LSZH malzemesi. | Yangın durumunda düşük duman emisyonu, halojensiz, çevre standartlarına uygundur. |
Standart
BS 6207, BS 6387, IEC 60331-11, IEC 60702-1, IEC 60754-1, vesaire.
Parametreler
| Ayar | Tanım |
| Sürücü | Katı bakır veya nikel-krom alaşımı |
| Yalıtım malzemesi | Magnezyum oksit (MgO) |
| Nominal sıcaklık | ≤ 250°C |
| Maksimum sıcaklık | 950° C (için sürekli direnç 180 dakikalar) |
| Gerginlik nominale | Işık : 500 V ; Ağır : 750 V |
| Minimum eğrilik yarıçapı | ≥ 6 Kablonun dış çapı zamanları |
| Ömür boyu | Bundan fazla 70 ans |
Teknik veriler
Mineral yalıtımlı kablo ile ilgili, birçok özellik özelleştirilebilir, kısmen aşağıdaki gibi :
| Nominal bölüm (mm²) | Dış Çap (mm) | Sürekli yük altında izin verilen akım (A) | Sürekli toprak yükü altında izin verilen akım (A) |
| 1×1.5 | 11 | 35 | 44 |
| 1×2.5 | 11.4 | 46 | 59 |
| 1×6 | 12.7 | 75 | 96 |
| 1×10 | 13.6 | 100 | 134 |
| 1×16 | 14.7 | 130 | 137 |
| 1×25 | 16.4 | 170 | 230 |
| 1×35 | 17.6 | 210 | 279 |
| Tip | Gerginlik nominale | Modeli | İsim | Sürücüler | Bölüm (mm²) |
| Işık | 500V | BTTQ | Bakır çekirdekli hafif mineral yalıtımlı kablo, bakır kılıf | 1 / 2 / 3 / 4 / 7 / 12 / 19 | 1 ~ 4 |
| WD-BTTYQ | Bakır çekirdekli hafif mineral yalıtımlı kablo, dış kılıf LSZH | ||||
| BTTVQ | Bakır çekirdekli hafif mineral yalıtımlı kablo, PVC dış kılıf | ||||
| Ağır | 750V | BTTZ | Bakır çekirdekli, ağır mineral yalıtımlı kablo, bakır kılıf | 1 | 1 ~ 400 |
| 2 / 3 / 4 | 1 ~ 25 | ||||
| WD-BTTTZ | Bakır çekirdekli, ağır mineral yalıtımlı kablo, dış kılıf LSZH | 1 | 1 ~ 400 | ||
| 2 / 3 / 4 | 1 ~ 25 | ||||
| BTTVZ | Bakır çekirdekli, ağır mineral yalıtımlı kablo, PVC dış kılıf | 1 | 1 ~ 400 | ||
| 2 / 3 / 4 | 1 ~ 25 |
ZMS MICC kablosunun avantajları
- Yüksek yangın dayanımı : Mineral izolasyon, kablonun aşırı sıcaklıklarda bile çalışmasını sağlar, Kritik kurulumların güvenliğini garanti etmek.
- Neme ve korozyona karşı koruma : Hava boşluğu olmayan kompakt yapısı ve su geçirmez metal kasası sayesinde (bakır veya kılıflı bakır), MICC kablosu nemin nüfuz etmesini önler, aşırı ortamlarda bile.
- Terzi -Yapılmış : ZMS, bölüm gereksinimlerinize göre özelleştirilmiş MICC kabloları sunar, uzunluk, kılıf veya kalkan türü.
- Stok mevcuttur ve kısa teslimat süreleri : üretim kapasitemiz ve iyi stoklanmış depolarımız hızlı teslimata olanak sağlar, acil projeler için bile.
- Uluslararası standartlar : tüm kablolarımız IEC standartlarına uygundur 60702-1, BS 6207 ve ihracat pazarlarının özel gereksinimleri.
- Titiz kalite kontrolü : Her kablo laboratuvarlarımızda son teknoloji ölçüm ekipmanlarıyla test edilmektedir., tutarlı performans sağlamak için.
- Uluslararası deneyim : ZMS, kablolarını birden fazla ülkeye ihraç ediyor 90 ödemek, Her aşamada teknik ve lojistik destekle.
MICC Kablo Uygulamaları
MICC kablosu (veya mineral yalıtımlı kablo) Yangın güvenliği ve güvenilirliğin önemli olduğu tesisatlarda kullanılır :
- Hastaneler ve kamu binaları
- Tüneller, metrolar ve yer altı otoparkları
- Endüstriyel alanlar ve yüksek sıcaklıktaki alanlar
- Enerji santralleri ve trafo istasyonları
- Arşivler, müzeler, hassas veri merkezleri
Profesyonel bir MICC kablo tedarikçisi olarak, bu kabloları BAE'deki birçok projeye tedarik ettik, Tayland'da, Nijerya'ları var, Mali'de ve diğer ülkelerde.
