Enerji talebindeki sürekli büyümeyle karşı karşıyayız, Elektrik şebekelerinin modernizasyonunun hızlandırılması öncelik haline geliyor. HTLS iletkenleri, yüksek gerilim hatlarının kapasitesini artırmak için önemli bir çözümü temsil ediyor, Mevcut yapıları değiştirmeden. Ancak projenize uygun doğru tipte HTLS iletkeni nasıl seçilir? ? Bu kullanışlı kılavuz, farklı HTLS iletken türlerini anlamanıza yardımcı olur, onların avantajları, ve bilinçli bir seçim yapmak için dikkate alınması gereken teknik kriterler.
HTML sürücüsü nedir ?
HTML sürücüleri (Yüksek Sıcaklık Düşük Sarkma, veya Yüksek Sıcaklık, Düşük Ok) büyük miktarlarda elektriği uzun mesafelere taşımak için özel olarak tasarlanmış elektrik iletkenleridir, oku sınırlandırırken (kablonun ısı ve ağırlık etkisi altında bükülmesi). ACSR gibi geleneksel iletkenlerin aksine, HTML sürücüleri yüksek sıcaklıklarda çalışabilir (değin 210 °C veya daha fazla), mekanik performanslarından ödün vermeden.
Kompozit fiber çekirdekler gibi gelişmiş malzemelerden yapılmıştır, özel çelik veya ısıya dayanıklı alüminyum alaşımlardan yapılmıştır, aşırı termal kısıtlamalara uyarlanmış iletken katmanlarla çevrilidir. Bu özellikler çok daha yüksek akım taşıma kapasitesine izin verir, Mevcut direklerin veya yapıların değiştirilmesini gerektirmeden.
HTLS iletkenleri artık elektrik ağı modernizasyon projelerinde yaygın olarak kullanılıyor, özellikle kentsel yoğunluğun yüksek olduğu bölgelerde, dağlık bölgeler, veya doymuş enerji taşıma koridorlarında. Bunların benimsenmesi aynı zamanda enerji dönüşümü hedefleri ve akıllı ağların yükselişi ile de teşvik edilmektedir..
Neden bir HTMLS sürücüsü seçmelisiniz? ?
HTLS iletkenleri çok sayıda teknik ve ekonomik avantaja sahiptir, bu da onları yüksek gerilim hattı güçlendirme projeleri için tercih edilen çözümler haline getiriyor. İşte benimsenmelerinin artmasının ana nedenleri :
Çok daha fazla taşıma kapasitesi
HTLS iletkenleri yüksek performanslı iletken malzemeler kullanır, düşük mukavemetli alüminyum alaşımları veya kompozit çekirdekler gibi. Bu yüzden, eşdeğer çap ve ağırlığa sahip, Bir HTLS iletkeni, geleneksel bir iletkene göre iki kata kadar daha fazla akım taşıyabilir. Bu, mevcut hatların kapasitesinin önemli ölçüde arttırılmasını mümkün kılar, Mevcut altyapıyı değiştirmeden.
Yüksek sıcaklıklarda termal sapmanın azaltılması
Geleneksel sürücülerden farklı olarak, HTLS iletkenleri yüksek sıcaklıklarda çalışabilir, 210°C'ye kadar, veya daha fazlası. Bu ekstrem koşullarda bile, deformasyonları minimum düzeyde kalır. Bu, düşük termal genleşme katsayısına sahip malzemelerin kullanılmasıyla açıklanmaktadır., kompozit çekirdekler veya özel çelikler gibi. Bu özellik, kısıtlı ortamlarda güvenliği garanti etmek için gereklidir, yoğun kentsel alanlar veya yol kavşakları gibi.
Yeniden inşa etmeden modernizasyona yönelik ekonomik çözüm
Eski bir iletkenin HTLS ile değiştirilmesi, hattın kapasitesinin iki katına çıkarılmasını mümkün kılar, direkleri değiştirmeden veya yapıların aralıklarını değiştirmeden. Bu, inşaat mühendisliği maliyetlerini büyük ölçüde azaltır, uygulama son tarihleri, ve hizmet kesintileri.
Aşırı ortamlara karşı artan direnç
HTLS iletkenleri şiddetli rüzgarlar gibi zorlu koşullara daha iyi dayanır, aşırı termal döngüler, nem veya kirlilik. Bu nedenle zorlu iklim koşullarına maruz kalan bölgeler için uygundurlar..
ZMS CABLE, zorlu ortamlarda çalışabilen çeşitli tiplerde HTLS iletkenleri sunar, projenin teknik kısıtlamalarına göre özelleştirme hizmeti ile.
Ana HTLS iletken tipleri ve özellikleri
Birkaç çeşit HTLS iletkeni vardır, her biri belirli sıcaklık kısıtlamalarını karşılayacak şekilde tasarlanmıştır, mekanik veya çevresel direnç. İşte yüksek gerilim hattı projelerinde en sık kullanılan modeller.
ACCC iletkenleri (Alüminyum İletken Kompozit Çekirdek)
ACCC iletkenleri kompozit malzemeden yapılmış merkezi bir çekirdekten oluşur (genellikle karbon ve cam elyaflardan yapılır), ısıya dayanıklı alüminyum tellerle çevrili.
Bu kompozit çekirdek neredeyse sıfır termal genleşmeye sahiptir, oku güçlü bir şekilde sınırlayan, çok yüksek sıcaklıklarda bile.
Mükemmel ağırlık/mukavemet oranı sayesinde, ACCC sürücüleri Düşük bir sarkma seviyesini korurken önemli miktarda akım taşıyabilir. Bu nedenle özellikle uzun açıklıklı hatlar için uygundurlar., kentsel alanlara, ve direklerde değişiklik yapılmadan rehabilitasyon projeleri.
Başka bir avantaj : ACCC iletkenlerinin kompozit çekirdeği daha hafiftir. Bu, direkler gibi hat destek yapılarında daha az gerilim/yük oluşmasına neden olur, izolatörler, enine kollar, vesaire. Bu, yapısal güçlendirmeye ihtiyaç duymadan kolay kurulum sağlar.
ACSS iletkenleri (Alüminyum İletken Çelik Destekli)
ACSS iletkenleri bir veya daha fazla merkezi galvanizli çelik telden oluşur, tavlanmış alüminyum tellerle çevrili. Bu tip yapı mükemmel mekanik direnç sunar ve yüksek sıcaklıklarda çalışmaya olanak tanır, 250°C'ye kadar.
Geleneksel sürücülerden farklı olarak, ACSS tavlanmış alüminyum öngerilmeli değildir. Bu, gerilimin çoğunun çelik çekirdek tarafından taşındığı anlamına gelir, hatta sıcak. Bu davranış, ACSS'yi özellikle uzun açıklıklar veya önemli mekanik yüklere maruz kalan hatlar için uygun kılar, rüzgarlı veya dağlık bölgeler gibi.
Dahası, yüksek termal performansları, yapıları değiştirmeden mevcut bir hattın güçlendirilmesini mümkün kılar, uzun vadede yüksek güvenilirliği garanti ederken.
ACCR iletkenleri (Alüminyum İletken Kompozit Takviyeli)
ACCR iletkenleri, güçlendirilmiş alüminyum bazlı alaşımdan oluşan merkezi bir çekirdek kullanır, genellikle seramik elyaflar veya diğer gelişmiş malzemelerle birleştirilir.
Bu yapı onlara mükemmel mekanik direnç sağlar, çelik damarlı iletkenlere göre daha fazla hafifliği korurken.
ACCR'lerin temel avantajı, yüksek elektrik iletkenliği ile birlikte çok düşük termal genleşmeleridir.. 210°C’ye kadar sıcaklıklarda çalışabilirler., termal sapmayı sınırlandırırken. Bu onu şablonun kısıtladığı alanlar için ideal bir çözüm haline getirir, nehir geçişleri gibi, yoğun kentsel koridorlar veya görsel karmaşanın yüksek olduğu çizgiler.
Dahası ne var, korozyon direnci mükemmeldir, zorlu kıyı veya endüstriyel ortamlar için iyi bir seçimdir.

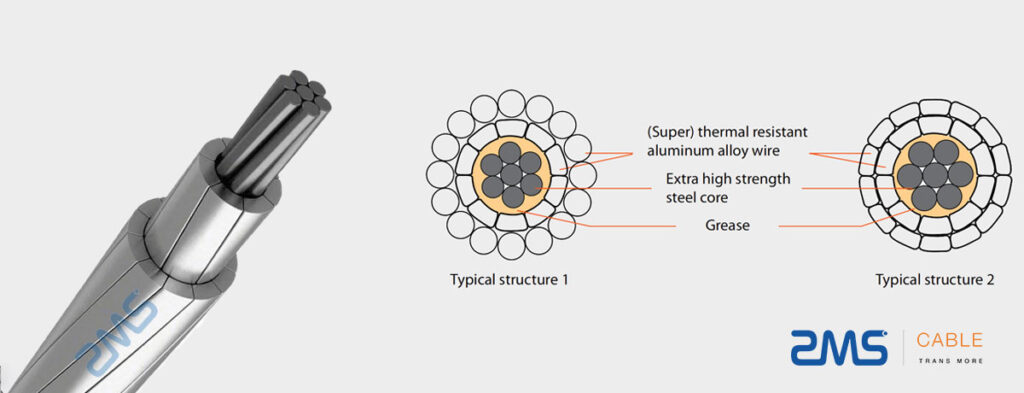

Invar iletkenleri / Boşluk Tipi
Invar sürücüleri, Boşluk tipi iletkenler olarak da adlandırılır, Invar alaşımlı çekirdekten yapılmıştır (çok düşük genleşme katsayısına sahip demir-nikel) klasik alüminyum tellerle çevrili. Bu tip iletken, yüksek sıcaklıklarda çok iyi boyutsal stabiliteye sahiptir., 250°C'ye kadar.
Boşluk iletkeninin özelliği bir boşluğun varlığında yatmaktadır. (“açıklık”) çekirdek ve alüminyum katman arasında, gres veya kayan malzeme ile doldurulmuş.
Bu konfigürasyon alüminyumun çekirdekten bağımsız olarak genleşmesine olanak sağlar, termal sapmayı etkili bir şekilde sınırlayan. Bu yüzden, sürücü aşırı sıcaklık değişimlerinde bile verimli kalır.
Invar iletkenleri genellikle uzun açıklıklı hat yenileme projelerinde kullanılır, veya mekanik kısıtlamalar yüksek ancak dikey alan gereksiniminin minimum düzeyde kalması gerektiğinde.

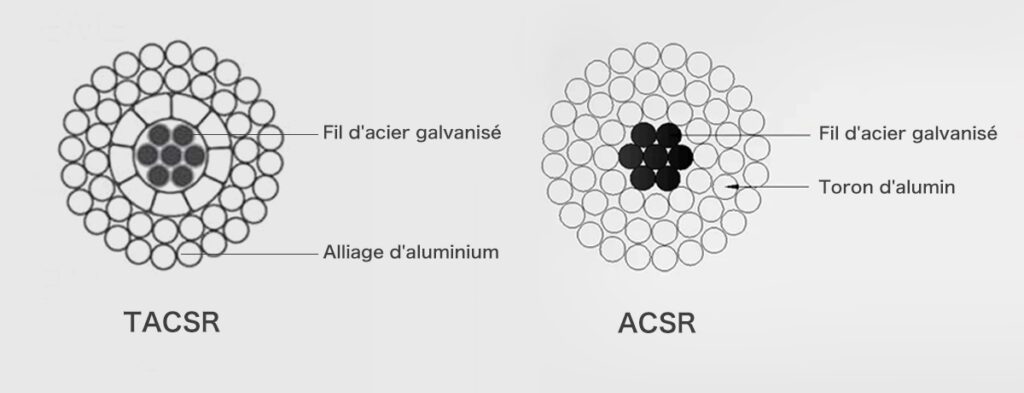

TACSR iletkenleri / GÖREV (Trapez Alüminyum İletken Çelik Takviyeli / Alüminyum İletken Çelik Takviyeli Alüminyum)
TACSR ve TACSRA iletkenleri, klasik ACSR iletkenlerinin gelişmiş varyasyonlarıdır.
Yüksek mekanik direnç sağlamak için güçlendirilmiş çelik çekirdek içerirler, trapez şeklinde düzenlenmiş alüminyum tellerle çevrelenmiştir (TACSR) veya klasik (GÖREV).
Bu tasarım iletken malzemenin yoğunluğunu artırır, Geleneksel ACSR'lere kıyasla daha iyi iletkenlik ve daha fazla taşıma kapasitesi sağlar.
Ayrıca daha yüksek çalışma sıcaklıklarına da dayanıklıdırlar, genellikle 150-170°C'ye kadar.
. TACSR iletkenleri / GÖREV genellikle mekanik performans ile termal kapasite arasında iyi bir uzlaşma gerektiren yüksek gerilim hatlarında kullanılır, özellikle değişken iklim koşullarına sahip bölgelerde.
HTLS iletkeni seçerken dikkate alınması gereken kriterler
Bir HTLS iletkeninin seçimi yalnızca nominal performansına bağlı değildir. Projenin belirli kısıtlamalarına ve işletme hedeflerine uyarlanmalıdır.. İşte dikkate alınması gereken ana kriterler :
Gerekli çalışma sıcaklığı
Her HTLS iletken tipinin belirli bir termal sınırı vardır (genellikle 150°C ile 250°C arasındadır). Performans kaybı veya aşırı uzama olmadan beklenen maksimum sıcaklıkta çalışabilecek bir modelin seçilmesi önemlidir..
Hattın mekanik kısıtlaması
Bazı hatlar yüksek çekme mukavemeti gerektirir (dağlık alanlar, uzun menziller, aşırı hava koşulları). Bu durumda çelik veya Invar çekirdekli iletkenler daha uygun olacaktır.
Termal sapmanın azaltılması
Kentsel ortamlarda, karayolu veya demiryolu geçişleri, sapmayı en aza indirmek çok önemlidir. Düşük termal genleşmeye sahip iletkenler (ACCC, ACCR, Invar) tercih edilmeli.
Mevcut yapılarla uyumluluk
Proje mevcut bir hattın yenilenmesiyle ilgiliyse, direklerin destekleyebileceği maksimum mekanik yükler dikkate alınmalıdır. Yapılarda daha hafif veya daha az gergin iletkenler (ACCC gibi) Pahalı takviye çalışmalarından kaçınılabilir.
Çevre koşulları
Tuzlu ortam, aşındırıcı endüstriyel alanlar, güçlü termal genlikler... Çekirdek ve tellerin malzemesinin seçimini etkileyen pek çok faktör var. Örneğin, ACCR iletkenleri mükemmel korozyon direnciyle ünlüdür.
Yerel standartlar ve gereksinimler
Seçilen sürücünün uluslararası standartlara uygun olması gerekir (IEC, ASTM, vesaire.) ama aynı zamanda yerel teknik özelliklere de (sıklık, gerginlik nominale, sabitleme türü, vesaire.).
HTLS iletkenlerinin uluslararası standartlara göre karşılaştırılması
Belirli bir projeye uygun bir HTLS iletkeninin seçimini kolaylaştırmak, teknik performanslarını en yaygın uluslararası standartlara göre karşılaştırmak faydalıdır (IEC, ASTM, vesaire.).
Aşağıdaki tabloda ana HTLS iletken türlerinin özet karşılaştırması sunulmaktadır. :
| Sürücü türü | Maksimum sıcaklık. (° C) | Termal ok | Mekanik direnç | İletkenlik | Bağıl ağırlık | Mevcut standartlar |
|---|---|---|---|---|---|---|
| ACCC | 200–210 | Çok zayıf | Ortalama | Yüksek | Işık | ASTM B987, IEC 62004 |
| ACSS | Değin 250 | Ortalama | Yüksek | Ortalama | Öğrenci | ASTM B856 |
| ACCR | Değin 210 | Çok zayıf | Orta ila yüksek | Yüksek | Işık | ASTM B609 |
| Invar / Açıklık | Değin 250 | Zayıf | Çok yüksek | Ortalama | ORTALAMA | IEC 61089 + belirli özellikler |
| TACSR / GÖREV | 150–170 | Ortalama | Yüksek | Ortalama | Öğrenci | IEC 62004, IS 398 |
Kriterlerin yorumlanması
Maksimum servis sıcaklığı : Aşırı yük projeleri veya yüksek enerji talebi olan alanlar için çok önemlidir.
Termal ok : Ne kadar zayıfsa, sürücü kentsel alanlara ne kadar çok adapte olursa, kritik hava geçişlerinde, vesaire.
Mekanik direnç : İletkenin direkler arasındaki gerilime dayanma yeteneğini belirler, özellikle rüzgarlı veya dağlık bölgelerde.
Normlar : Sürücülerin tanınmış standartlara göre sertifikalandırılmasının sağlanması önemlidir (ASTM, IEC), kalite ve teknik uyumluluk garantisi.
ZMS KABLO, uluslararası standartlara uygun HTLS iletkenleri sunmakta ve talep edilmesi halinde ilgili teknik dokümanları ve test sertifikalarını sağlayabilmektedir..
Vaka çalışması : HTMLS sürücüsü seçim senaryosu
Uygun bir HTLS iletkeni seçme sürecini göstermek, mevcut bir hattın modernizasyonunun somut bir örneğini ele alalım.
Proje bağlamı
Bir elektrik şirketi şu anda bir hattı güçlendirmeyi planlıyor mevcut 220kV. Bu hat yüksek inşaat yoğunluğuna sahip kentsel bir alandan geçmektedir.. Fakat, destek yapıları (direkler, izolatörler) değiştirilemez. Bu nedenle mevcut altyapıyı değiştirmeden hattın kapasitesinin arttırılması gerekmektedir..
Belirlenen teknik kısıtlamalar
- Akım taşıma kapasitesini en az artırın 80 %
- Termal sapmayı en aza indirin (yolların ve evlerin üstündeki çizgi)
- Mevcut direklerdeki mekanik yükü koruyun veya azaltın
- Mükemmel korozyon direnci sağlayın (yarı sanayi bölgesi)
- IEC standartlarına uyun ve müdahale maliyetlerini sınırlayın
Analiz ve seçim
- Klasik ACSR : uygun değil, yetersiz kapasite ve termal direnç
- ACCC : kompozit çekirdek, azaltılmış ağırlık, mükemmel iletkenlik, düşük termal sapma
- ACCR : iyi termal ve mekanik performans, ancak daha yüksek maliyet
- ACSS : izin verilen daha yüksek sıcaklık, ancak önemli ağırlık ve ortalama ok
- TACSR : olası iyileştirme, ancak termal okta daha az etkili
- Invar / Açıklık : Kısa açıklıklar için çok sert ve kurulumu daha pahalı
Çözüm
ACCC sürücüsü burada en uygun seçimdir :
- Yapıları aşırı yüklemeden kapasite artışı
- Çok düşük termal sapma, kentsel çevreyle uyumlu
- İyi performans oranı / maliyet
- ASTM ve IEC standartlarına göre sertifikasyon
ZMS CABLE halihazırda benzer projeleri desteklemiştir. kişiselleştirilmiş ACCC çözümleri, yük çalışması dahil, kablo temini ve kurulumla ilgili teknik yardım.
Daha detaylı bilgiye ihtiyacınız varsa, bizimle iletişime geçmekten çekinmeyin !
Çözüm
HTLS iletkenleri, mevcut yapıları değiştirmeden enerji hatlarının güçlendirilmesindeki zorluklara somut bir yanıt sunar. Termal performansları sayesinde, mekanik ve çevresel, ağların hızlı ve verimli modernizasyonunu sağlarlar. Akıllıca bir seçim, sıkı testler ve dikkatli uygulama ile ilişkilidir, tam etkililiğini garanti etmek için gereklidir. Yenilenebilir enerjilerin yükselişi ve elektrik akışındaki artışla birlikte, HTLS sürücüleri geleceğin ulaşım ağlarında giderek daha merkezi bir rol oynayacak.
