Cavo sottomarino
IL cavi sottomarini sono cavi elettrici o di comunicazione appositamente progettati per essere installati sul fondo del mare. La loro struttura comprende un conduttore o fibre ottiche, strati isolanti ad alte prestazioni, protezione anticorrosione e armatura metallica per resistere a pressioni profonde e sollecitazioni meccaniche. Garantiscono una trasmissione affidabile di elettricità e dati tra la terraferma e gli impianti offshore, isole o collegamenti intercontinentali.
Come produttore esperto, ZMS Cable consiglia selezionare i cavi sottomarini in base alla profondità, della tensione, del tipo di corrente (CA/CC) e le condizioni del fondale marino. Le nostre soluzioni subacquee sono certificate, personalizzabile in base alle esigenze del progetto e offrono una lunga durata anche negli ambienti più impegnativi.

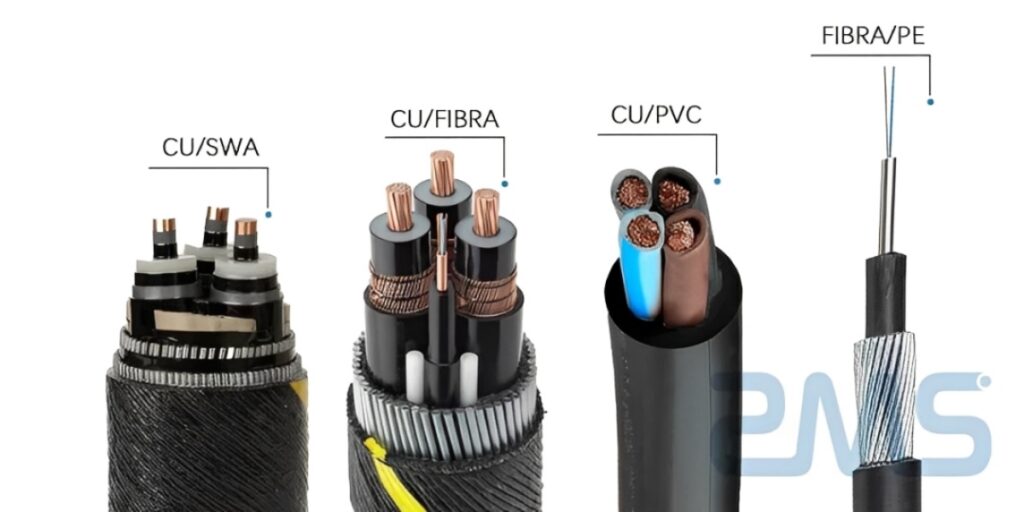

Classificazione dei cavi sottomarini
| Classificazione principale | Tipo di cavo | Breve descrizione | Funzione principale | Strutture principali | Caratteristiche principali |
| Per funzione dell'applicazione | Cavo in fibra ottica sottomarino | Chiamato anche cavo di comunicazione sottomarino, utilizzato per la trasmissione dei dati e Internet subacqueo | Trasmissione dei dati, Internet ad alta velocità | Nucleo in fibra ottica, circondato da più strati di protezione e da una guaina metallica | Elevata capacità di trasmissione, resistenza all'acqua di mare, lunga vita |
| Cavo elettrico sottomarino | Cavo sottomarino per la trasmissione di energia negli oceani, fiumi o laghi | Trasmissione di energia elettrica AC o DC, connettere isole e reti continentali, parchi eolici offshore e reti onshore, reti transnazionali sottomarine | Conduttori in rame o alluminio, isolamento XLPE o MI, guaina metallica | Grande capacità elettrica, resistenza meccanica e chimica, adatto per l'uso subacqueo a lungo termine | |
| Per tipo di utilizzo | Cavo costiero sottomarino | Cavo sottomarino installato in prossimità della piattaforma continentale, lungo le coste o tra le isole, distanza relativamente breve | Può essere un cavo di comunicazione o un cavo elettrico, distribuzione di energia costiera o trasmissione di dati | Struttura adatta per fondali bassi, guaina leggera o rinforzata a seconda dell'utilizzo | Installazione flessibile, resistente agli urti e all'usura, facile manutenzione |
| cavo transoceanico | Cavo sottomarino a lunghissima distanza che attraversa vasti oceani (ex. Tranquillo, atlantico) | Principalmente cavo di comunicazione, trasmissione di dati o energia su distanze molto lunghe | Fibre ottiche o conduttori ad alta capacità, guadagni multipli, isolamento rinforzato | Affidabilità estremamente elevata, resistenza alla pressione e alle correnti marine, lunga vita |
Tipi di cavi sottomarini disponibili presso ZMS Cable
Par fonction d'application
Cavo sottomarino in fibra ottica
IL cavo sottomarino in fibra ottica è un cavo di comunicazione installato in un ambiente sottomarino, consentendo la trasmissione dei dati tramite fibre ottiche. Si differenzia dai cavi elettrici sottomarini perché trasporta segnali luminosi, e non energia elettrica.
Struttura : nucleo in fibra ottica, tubi/gel sigillanti, guaine isolanti e uno o più strati di rinforzo metallico a seconda dell'utilizzo.
Vantaggi : capacità di trasmissione molto elevata, bassa latenza, elevata affidabilità a lungo termine e resistenza alla corrosione marina.
Applicazioni : collegamenti intercontinentali e costieri ad alta velocità, collegamenti con isole e piattaforme offshore, Dorsali Internet e reti di telecomunicazioni marittime.
Consiglio di esperti
A seconda della profondità e dei rischi meccanici dell'area di installazione, la struttura del cavo deve essere adattata : a grande profondità, è sufficiente una struttura più leggera ; vicino alla costa, è necessaria un'armatura rinforzata per resistere alle ancore delle navi e agli attrezzi da pesca. ZMS Cable offre soluzioni personalizzate in base alla batimetria, requisiti di traffico marittimo e di larghezza di banda del progetto.

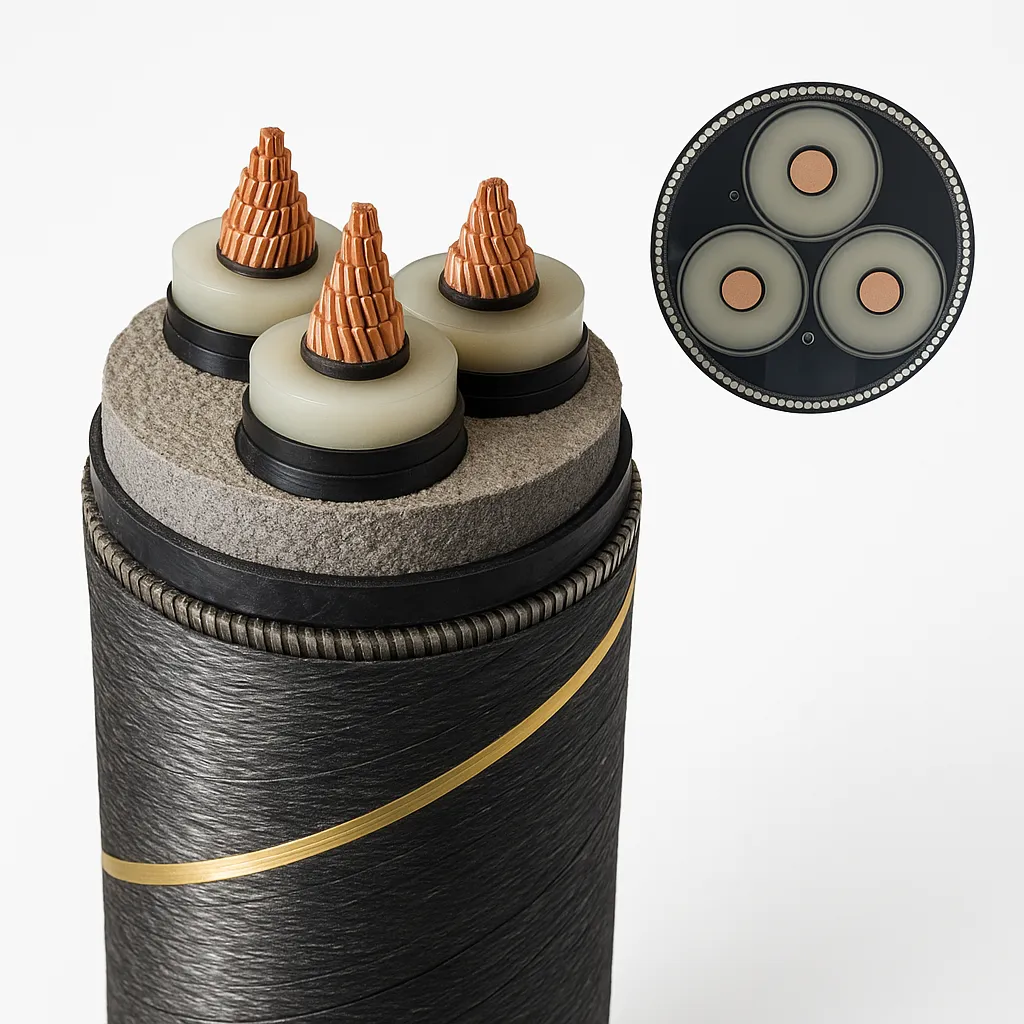

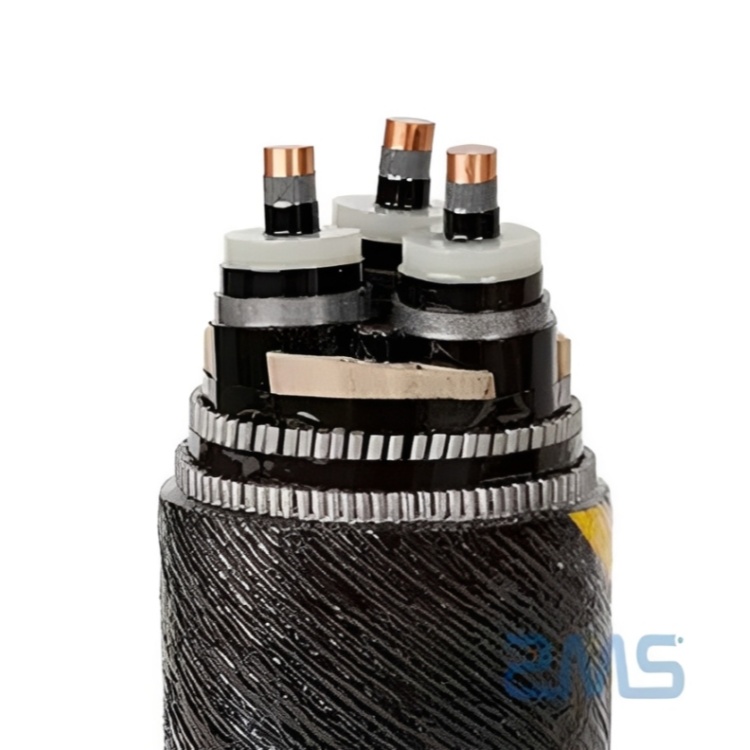

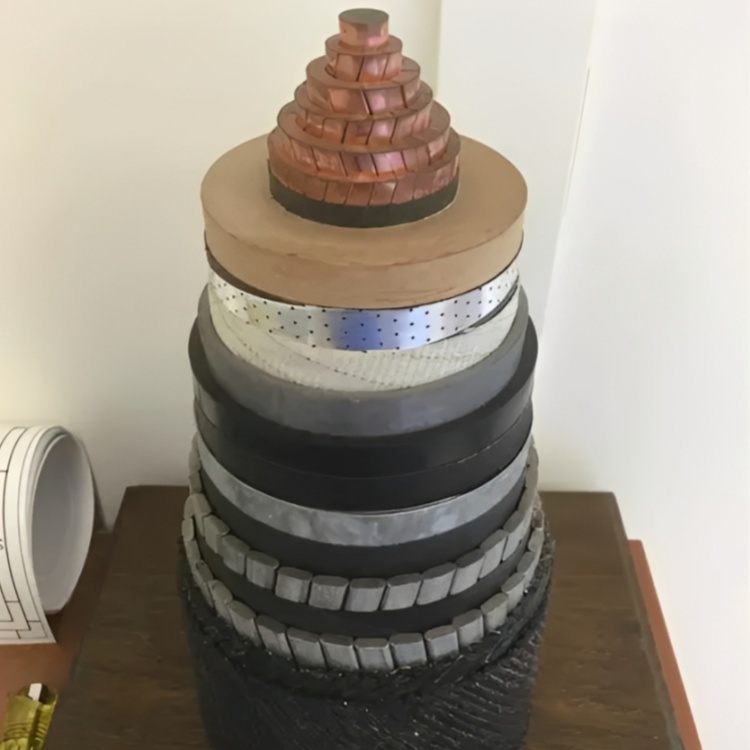

Cavo elettrico subacqueo
IL cavi elettrici sottomarini sono usati per trasportare energia elettrica attraverso i mari e gli oceani, soprattutto tra continenti, parchi eolici offshore e reti onshore.
Struttura : Conduttori in rame o alluminio, isolamento XLPE o MI, protezioni impermeabili, e armatura metallica singola o doppia a seconda del livello di rischio dei fondali.
Vantaggi : Trasmissione ad alta potenza, ottima resistenza alla corrosione e agli shock meccanici, affidabilità sostenibile per progetti energetici offshore.
Applicazioni : Interconnessioni elettriche tra paesi, connessione di parchi eolici offshore, fornitura di isole e piattaforme in mare, esportazione di energia rinnovabile verso la rete terrestre.
Consiglio di esperti
La scelta del cavo dipende dal fabbisogno energetico, distanza di trasmissione, profondità e rischi meccanici :
— AC per brevi distanze (progetti vicino alla costa)
— DC per lunghe distanze e potenze elevate
— Unipolare / Tripolare a seconda del metodo di installazione
—XLPE / MI in base alla tensione e alla pressione subacquea
— Armatura semplice / raddoppiare a seconda dell'esposizione alle ancore e agli attrezzi da pesca
ZMS Cable fornisce soluzioni su misura, ottimizzato per la batimetria, il sovraccarico meccanico e i requisiti di potenza di ciascun progetto.
Cavi internet subacquei
IL cavi internet sottomarini sono una categoria di cavi di comunicazione in fibra ottica installato sul fondo dell'oceano per trasportare il traffico Internet globale. Costituiscono la principale infrastruttura delle reti internazionali, garantendo più di 95 % del scambio di dati tra continenti.
Struttura : Nucleo in fibra ottica in un tubo centrale, gel o materiali idrobloccanti, guaine polimeriche isolanti, e uno o più strati di armatura metallica a seconda della profondità e del rischio meccanico.
Vantaggi : Capacità di trasmissione molto elevata, bassa latenza, eccellente affidabilità in ambiente marino, e stabilità per diversi decenni grazie alle fibre ottiche a bassa attenuazione. I cavi sottomarini consentono quindi le reti cloud, operatori di telecomunicazioni e data center di disporre di una larghezza di banda scalabile e sicura.
Applicazioni
— Rotte Internet transoceaniche
— Collegamenti intercontinentali essenziali per gli operatori
— Collegamenti costieri ad alta velocità
— Reti cloud e interconnessioni di centri dati
— Infrastrutture critiche per i servizi digitali globali
Questi cavi Internet sottomarini svolgono un ruolo strategico in tutte le comunicazioni internazionali.
Consiglio di esperti
La scelta del cavo sottomarino giusto dipende da diversi parametri :
— Grande profondità : struttura leggera senza armatura (basso rischio).
— Aree costiere : cavo armato sottomarino (singolo o doppio) per resistere ad ancore e attrezzi da pesca.
— Distanze molto lunghe : fibre a bassa perdita + ripetitori ottici.
- Sicurezza & affidabilità : scegli un fornitore esperto di cavi sottomarini per ottimizzare l'installazione e ridurre il rischio di cavi sottomarini tagliati o danneggiati.
ZMS Cable offre soluzioni complete per progetti di cavi sottomarini, dallo studio iniziale alla messa in servizio. I nostri team forniscono consulenza tecnica, disegno personalizzato del cavo secondo la batimetria, distanza e rischi meccanici, nonché l'installazione di cavi sottomarini nel rispetto degli standard internazionali. Aiutiamo inoltre i clienti a ottimizzare il costo complessivo del progetto (prezzo del cavo sottomarino) e seleziona la struttura più adatta: trama singola o doppia, fibre a bassa attenuazione, o conduttori ad alte prestazioni - per garantire affidabilità, longevità e sicurezza nell’ambiente marino.
Par type d'utilisation
Cavo costiero sottomarino
IL cavo costiero sottomarino è un cavo posato in una zona costiera poco profonda, progettato per resistere ad un ambiente altamente dinamico (onde, correnti, abrasione della sabbia). Può essere elettrico o in fibra ottica, il concetto “costiero” che descrive l’ambiente di installazione piuttosto che la funzione del cavo.
Struttura : Nucleo conduttivo o ottico (C/Alle o fibre), sistemi di impermeabilizzazione (provette/gel), guaina isolante polimerica, et armatura metallica rinforzata per resistere all'abrasione, ancore e attrezzi da pesca in zone poco profonde.
Vantaggi : Le zone costiere sono soggette a onde potenti, frequenti movimenti del fondale marino e maggiori rischi derivanti dalle ancore delle navi e dagli attrezzi da pesca. COSÌ, i cavi costieri sottomarini sono progettati con una robustezza meccanica molto maggiore : migliore resistenza alla trazione, protezione rinforzata contro l'abrasione e ottima resistenza agli urti e allo strappo.
Applicazioni : Collegamento delle isole vicine alla terraferma, fornitura di energia elettrica ai porti e agli impianti costieri, segmenti iniziali delle reti sottomarine prima del passaggio ai cavi sottomarini.
Consiglio di esperti
Nella zona costiera, i vincoli non provengono dalla profondità ma dal costante movimento della costa e dal traffico marittimo. La scelta del cavo dipende quindi dal livello di abrasione, dall'esposizione alle ancore, il metodo di installazione e la tensione richiesta per il progetto.
— Armatura singola o doppia a seconda del rischio meccanico
— XLPE per impianti elettrici moderni
— Strutture più robuste che in acque profonde, dove basta un cavo più leggero
ZMS Cable offre design ottimizzati per gli ambienti costieri : armatura rinforzata, protezione antiabrasione e soluzioni su misura adattate ai vincoli locali.

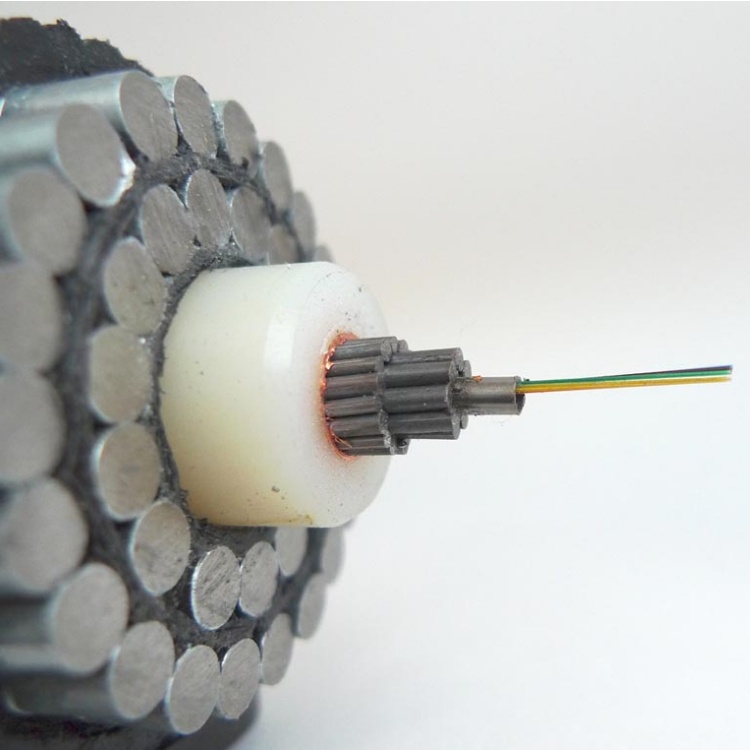

cavo transoceanico
IL cavi sottomarini transoceanici principalmente designare cavi di comunicazione in fibra ottica collegando diversi continenti e attraversando migliaia di chilometri di oceano. Costituiscono l'infrastruttura centrale della rete Internet globale. Ci sono anche cavi elettrici sottomarini transoceanici destinato all’interconnessione delle reti elettriche nazionali, una tecnologia emergente e strategica per i futuri scambi energetici su larga scala.
Struttura (cavo in fibra ottica) : Fibre ottiche a bassissima attenuazione alloggiate in un tubo centrale, gel idrobloccanti, guaine protettive in polimero, ripetitori ottici integrati (ogni 50-100 km) e, a seconda delle zone, strutture leggere a grande profondità o armature metalliche nei tratti costieri più esposti.
Vantaggi : Enorme capacità grazie alle tecnologie ottiche a lunga distanza, prestazioni stabili su diverse migliaia di chilometri, latenza minima tra i continenti e affidabilità eccezionale grazie a un design ottimizzato per l'ambiente oceanico profondo.
Applicazioni : Collegamenti intercontinentali, rotte Internet transatlantiche e transpacifiche, interconnessioni internazionali di cloud e data center, dorsale globale delle reti Internet e delle telecomunicazioni.
Consiglio di esperti
I progetti transoceanici richiedono un'attenta selezione dei componenti :
— Fibre ad attenuazione ultra-bassa per massimizzare la portata tra i ripetitori
— Architettura leggera in grande profondità (rischio meccanico molto basso)
— Armatura singola o doppia nelle zone costiere per prevenire danni da ancore e pescatori
— Ottimizzazione del percorso in base alla geologia del fondale oceanico
ZMS Cable supporta gli operatori, data center e consorzi internazionali con soluzioni pensate per garantire affidabilità, prestazioni e longevità su distanze estreme.
FAQ – Cavo sottomarino
1. Qual è la differenza tra un cavo sottomarino costiero, nelle acque profonde e transoceaniche ?
La differenza principale tra questi tre tipi di cavi è la loro progettazione strutturale e la priorità ingegneristica., e non semplicemente nella loro zona di installazione.
- Il cavo sottomarino costiero è progettato per resistere ad elevate sollecitazioni meccaniche : movimenti del fondale marino, abrasione, ancore e attività umane. Generalmente incorpora un'armatura più spessa e una protezione meccanica rinforzata.
- Il cavo per acque profonde si evolve in un ambiente più stabile. Il suo design privilegia la resistenza alla pressione idrostatica e l'ottimizzazione del peso, con armatura ridotta o assente a seconda della profondità.
- Il cavo transoceanico è ottimizzato per distanze molto lunghe e capacità di trasmissione elevata. La sua struttura enfatizza l'affidabilità a lungo termine, protezione della fibra e attenuazione minima del segnale, con armatura rinforzata solo nelle zone vicino alla costa.
In sintesi, non sono i luoghi a definire i cavi, ma vincoli meccanici, condizioni ambientali e funzionali alle quali sono progettati per rispondere.
2. Il cavo sottomarino per acque profonde può essere non armato? ?
Sì, in determinate condizioni tecniche.
A grande profondità, un cavo sottomarino per acque profonde può essere progettato senza armatura metallica, soprattutto per cavi in fibra ottica sottomarini, quando i vincoli meccanici esterni sono limitati. Questo disegno si basa su tre condizioni essenziali :
- il cavo viene posato su segmenti realmente in acque profonde, lontano dalle zone costiere e dalle attività umane ;
- l'ambiente marino è stabile, con un rischio di abrasione molto basso, ancoraggio o trazione esterna ;
- la struttura del cavo garantisce un'ottima resistenza alla pressione idrostatica, nonché una sigillatura duratura contro la penetrazione dell'acqua.
D'altra parte, nelle zone costiere e di transizione, l'armatura singola o doppia rimane generalmente essenziale per garantire la protezione meccanica.
Raccomandazione di esperti : adattare il livello dell'armatura alla profondità — cavo sottomarino armato nelle zone costiere, armatura alleggerita o assente a media profondità, e cavo senza armatura a grande profondità — al fine di ottimizzare la sicurezza, peso e costi del sistema.
3. Come funziona il cavo sottomarino?
Un cavo sottomarino funziona garantendo la trasmissione di energia elettrica o dati tra due punti separati da un tratto di mare, pur resistendo ad un ambiente marino esigente.
- Per un cavo elettrico subacqueo, la corrente è trasportata da conduttori metallici, isolato e protetto da più strati che garantiscono l'impermeabilità, resistenza meccanica e durabilità a lungo termine.
- Per un cavo in fibra ottica sottomarino, le informazioni vengono trasmesse sotto forma di segnali luminosi attraverso fibre protette, con ripetitori installati su lunghe distanze per mantenere la qualità del segnale.
Comunque, il cavo viene posato o interrato sul fondo del mare a seconda della profondità e dei vincoli locali, e il suo design (armatura, isolamento, protezione esterna) è idoneo a garantire una affidabilità continua per diversi decenni.
4. I cavi sottomarini sono ancora interrati? ?
Non. L'interramento viene utilizzato principalmente in acque poco profonde o in aree a rischio.
In acque profonde, il cavo può essere semplicemente posato sul fondo del mare, dove l’ambiente è più stabile.
5. Come scegliere il cavo sottomarino giusto per il tuo progetto ?
La scelta dipende da diversi parametri : profondità di installazione, condizioni del fondale marino, vincoli meccanici e durata prevista.
Un design adatto, o anche su misura, è essenziale per garantire l’affidabilità a lungo termine.
6. I cavi sottomarini possono essere personalizzati in base al progetto ?
Sì. Ai produttori piace Cavo ZMS offrire soluzioni di cavi sottomarini progettate su misura, a seconda dei requisiti specifici di ciascun progetto e del suo ambiente di installazione.
