Accessori e componenti per cavi
Gli accessori per cavi svolgono un ruolo indispensabile nell'installazione, protezione e connessione del cavo. Senza di loro, la posa sicura e il funzionamento efficiente dei cavi non sarebbero possibili. Scegliere gli accessori per cavi giusti, garantisce un'alimentazione stabile, protezione ottimale contro i danni esterni e manutenzione semplificata. Gli accessori prodotti da ZMS sono durevoli, affidabile, compatibile con un'ampia gamma di cavi, e disponibile in versioni personalizzate per adattarsi alle esigenze specifiche di ogni progetto.
Types d'accessoires pour câbles électriques
Isolanti per cavi elettrici
Gli isolatori sono componenti essenziali delle linee elettriche aeree. La loro funzione principale è quella di separare elettricamente i conduttori dalle strutture di sostegno (come i piloni), sostenendo meccanicamente il peso e la tensione dei cavi.
Impediscono il passaggio della corrente elettrica attraverso i tralicci e fungono da giunzione tra il cavo e la struttura portante. La loro struttura a forma di “pila di piastre” consente un isolamento efficace, anche in condizioni esterne difficili.
| Tipo | Tensione nominale (kv) | Corrente nominale (UN) | Livello di isolamento BIL (kv) | Tensione d'urto (kv) | Resistere alla tensione a frequenza industriale (kv) | Distanza di fuga (mm) |
| SM-1 | 12 | 100 | 6.3 | 110 | 40 | 250 |
| SM-1 | 12 | 200 | 8 | 110 | 40 | 250 |
| SM-2 | 15 | 100 | 10 | 125 | 45 | 320 |
| SM-2 | 15 | 200 | 12 | 125 | 45 | 320 |
| SM-3 | 24 | 100 | 8 | 150 | 65 | 530 |
| SM-3 | 24 | 200 | 10 | 150 | 65 | 530 |
| SM-4 | 15 | 100 | 10 | 125 | 45 | 350 |
| SM-4 | 15 | 200 | 12 | 125 | 45 | 350 |
| SM-5 | 12 | 100 | 6.3 | 110 | 40 | 250 |
| SM-5 | 12 | 200 | 8 | 110 | 40 | 250 |
| SM-6 | 15 | 100 | 10 | 125 | 45 | 320 |
| SM-6 | 15 | 200 | 12 | 125 | 45 | 320 |
| SM-7 | 24 | 100 | 8 | 150 | 65 | 540 |
| SM-7 | 24 | 200 | 10 | 150 | 65 | 540 |
| SM-7(F) | 33 | 200 | 12 | 170 | 70 | 720 |
| SM-8 | 33 | 100 | 10 | 170 | 70 | 720 |
| SM-8 | 33 | 200 | 12 | 170 | 70 | 720 |

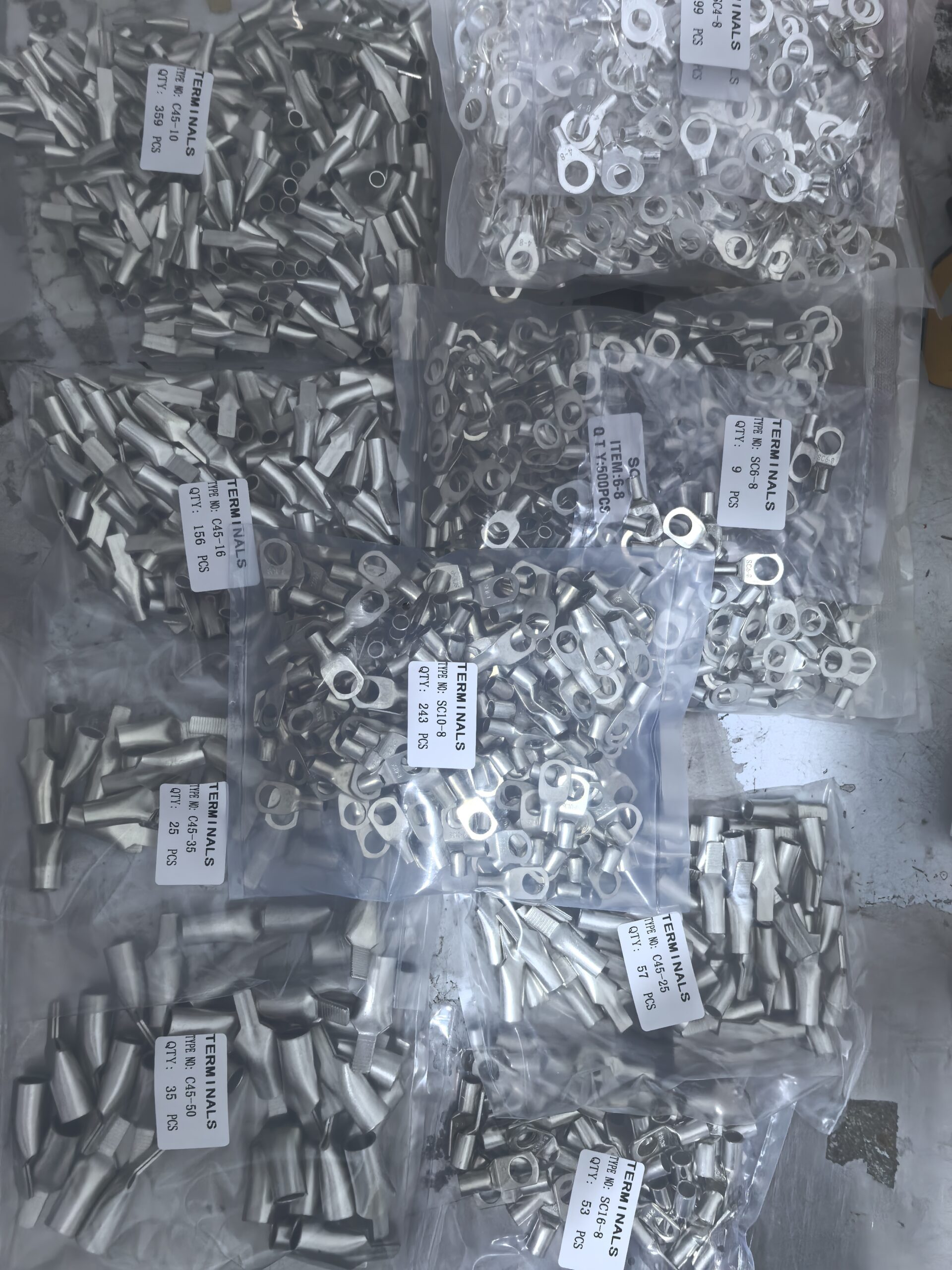

Capicorda
I capicorda ZMS sono ampiamente utilizzati negli impianti elettrici, attrezzature industriali, strutture ferroviarie e progetti di costruzione.
Consentono il collegamento affidabile dei cavi ai dispositivi o alle sbarre collettrici.
Secondo la struttura, possiamo vedere i terminali tubolari, terminali ad occhiello e terminali preisolati.
Secondo il materiale, possono essere fatti di rame, alluminio o bimetallico.
I capicorda sono adatti per collegamenti di cavi a bassa tensione, media tensione o alta tensione.
| Riferimento | Sezione del cavo (mm²) | Dimensioni (mm) | ||||||
| D | D | L1 | l | W | T | Ø | ||
| CAS-16 | 16 | 16 | 5.5 | 42 | 90 | 24 | 4.0 | 13 |
| CAS-25 | 25 | 16 | 6.5 | 42 | 90 | 24 | 4.0 | 13 |
| CAS-35 | 35 | 16 | 8.0 | 42 | 90 | 24 | 4.0 | 13 |
| CAS-50 | 50 | 20 | 9.0 | 43 | 92 | 24 | 5.0 | 13 |
| CAS-70 | 70 | 20 | 11.0 | 43 | 92 | 24 | 5.0 | 13 |
| CAS-95 | 95 | 20 | 12.5 | 43 | 92 | 24 | 5.0 | 13 |
| CAS-120 | 120 | 25 | 13.5 | 60 | 117 | 30 | 6.0 | 13 |
| CAS-150 | 150 | 25 | 15.5 | 60 | 117 | 30 | 6.0 | 13 |
| CAS-185 | 185 | 32 | 17.0 | 60 | 124 | 35 | 6.5 | 13 |
| CAS-240 | 240 | 32 | 19.5 | 60 | 124 | 35 | 6.5 | 13 |
| CAS-300 | 300 | 34 | 22.5 | 62 | 130 | 36 | 7.0 | 13 |
| CAS-400 | 400 | 40 | 26.0 | 80 | 152 | 36 | 8.0 | 13 |
| CAS-500 | 500 | 40 | 29.0 | 80 | 152 | 36 | 8.0 | 13 |
| CAS-630 | 630 | 54 | 34.0 | 70 | 165 | 50 | 10.0 | 13 |
| CAS-800 | 800 | 54 | 39.0 | 115 | 230 | 50 | 10.0 | 13 |
| CAS-1000 | 1000 | 65 | 44.0 | 115 | 230 | 50 | 10.0 | 13 |
Pressacavi
I pressacavi ZMS vengono utilizzati per garantire la sigillatura e la ritenzione meccanica dei cavi mentre attraversano una parete.
Sono adatti per i campi energetici, dell'automazione, prodotti petrolchimici e armadi di controllo.
Secondo il materiale, si notano i pressacavi in ottone nichelato, acciaio inossidabile o plastica rinforzata.
Forniscono un'eccellente protezione contro l'acqua, polvere e vibrazioni.
Disponibili per cavi a bassa tensione e cavi di controllo.
Pressacavi impermeabili IP68 Pressacavi metallici e non metallici
| Riferimento all'articolo | Gamma di cavi (mm) | Diametro filettatura esterna (mm) | Diametro del foro di montaggio (mm) | Lunghezza filettatura GL (mm) | Lunghezza raccordo H (mm) | Dimensione chiave (mm) |
| M8X1 | 5.5-2 | 8 | 8-8.2 | 5 | 16 | 12 |
| M10X1 | 6.5-3 | 10 | 10-10.2 | 7 | 19 | 14 |
| M12X1,5 | 6.5-3 | 12 | 12-12.2 | 7 | 19 | 14 |
| M14X1.6 | 8-4 | 14 | 14-14.2 | 7 | 19 | 17 |
| M16X1,5 | 8-4 | 16 | 16-16.2 | 8 | 20 | 18 |
| M18X1,5 | 10-5 | 18 | 18-18.2 | 8 | 21 | 20 |
| M20X1,5 | 10-5 | 20 | 20-20.2 | 8 | 22 | 22 |
| M22X1,5 | 14-10 | 22 | 22-22.2 | 8 | 23 | 24 |
| M24X1,5 | 14-10 | 24 | 24-24.2 | 9 | 25 | 24/27 |
| M25X1,5 | 14-10 | 25 | 25-25.2 | 9 | 25 | 24/27 |
| M27X1,5 | 18-13 | 27 | 27-27.2 | 9 | 27 | 30 |
| M28X1,5 | 18-13 | 27 | 28-28.2 | 9 | 27 | 30 |
| M30X1,5 | 18-13 | 30 | 30-30.2 | 9 | 29 | 30/32 |
| M32X1.5 | 22-15 | 32 | 32-32.2 | 10 | 29 | 35 |
| M33X1.5 | 22-15 | 33 | 33-33.2 | 10 | 29 | 35 |
| M36X1,5 | 25-18 | 36 | 36-36.2 | 10 | 31 | 40 |
| M37X1,5 | 25-18 | 37 | 37-37.2 | 10 | 31 | 40 |
| M40X1,5 | 25-18 | 40 | 40-40.2 | 11 | 31 | 40/45 |
| M42X1.5 | 30-22 | 42 | 42-42.2 | 11 | 35 | 45 |
| M47X1,5 | 33-25 | 47 | 47-47.2 | 11 | 37 | 50 |
| M48X1,5 | 33-25 | 48 | 48-48.2 | 11 | 37 | 50/52 |
| M50X1,5 | 38-32 | 50 | 50-50.2 | 12 | 37 | 50/55 |
| M54X1.5 | 38-32 | 54 | 54-54.2 | 12 | 38 | 57 |
| M56X1.5 | 38-32 | 56 | 56-56.2 | 12 | 38 | 57/59 |
| M60X1,5 | 44-37 | 60 | 60-60.2 | 13 | 38 | 64 |
| M63X1.5 | 44-37 | 63 | 63-63.2 | 13 | 38 | 64/68 |
| M64X1.5 | 44-37 | 64 | 64-64.2 | 13 | 38 | 64/68 |
| M72X2 | 52-42 | 72 | 72-72.2 | 15 | 42 | 77 |
| M75X2 | 52-42 | 75 | 75-75.2 | 15 | 42 | 77 |
| M80X2 | 62-55 | 80 | 80-80.2 | 15 | 45 | 88 |
| M88X2 | 70-65 | 88 | 88-88.2 | 15 | 45 | 94 |
| M100X2 | 84-78 | 100 | 100-100.2 | 15 | 45 | 110 |
Fascette per cavi
Le fascette per cavi ZMS sono progettate per garantire il fissaggio, mantenere o organizzare i cavi negli impianti elettrici industriali o edili.
Sono ampiamente utilizzati nella distribuzione elettrica, reti ferroviarie e installazioni esterne.
A seconda del tipo, possono essere di nylon, acciaio inossidabile o resistente.
Offrono un fissaggio solido e un'ottima resistenza alla corrosione e ai raggi UV.
Compatibile con cavi elettrici, cavi dati o cavi industriali.
| Rif. dell'articolo | Lunghezza (pollice) | Lunghezza L (mm) | Larghezza L (mm) | Ø della trave E (mm) | Resistenza alla trazione minima (LBS) | Resistenza alla trazione minima (KG) |
| YJ-3×60 | 2 3/8″ | 60 | 2.5 | 2–11 | 18 | 8 |
| YJ-3×80 | 3 3/16" | 80 | 2.5 | 2–16 | 18 | 8 |
| YJ-3×100 | 4 | 100 | 2.5 | 2–22 | 18 | 8 |
| YJ-3×120 | 4 3/4″ | 120 | 2.5 | 2–30 | 18 | 8 |
| YJ-3×150 | 6″ | 150 | 2.5 | 2–35 | 18 | 8 |
| YJ-3×160 | 6 1/4″ | 160 | 2.5 | 2–40 | 18 | 8 |
| YJ-3×200 | 8″ | 200 | 2.5 | 3–50 | 18 | 8 |
| YJ-3×250 | 10″ | 250 | 3 | 3–65 | 18 | 8 |
| YJ-3×300 | 12″ | 300 | 3 | 3-80 | 18 | 8 |
| YJ-4×100 | 4 | 100 | 3.5 | 3-22 | 40 | 18 |
| YJ-4×120 | 4 3/4″ | 120 | 3.5 | 3-30 | 40 | 18 |
| YJ-4×150 | 6 | 150 | 3.5 | 3-35 | 40 | 18 |
| YJ-4×160 | 6 1/4″ | 160 | 3.5 | 3-40 | 40 | 18 |
| YJ-4×180 | 7″ | 180 | 3.5 | 3-42 | 40 | 18 |
| YJ-4×200 | 8 | 200 | 3.5 | 3-50 | 40 | 18 |
| YJ-4×250 | 10″ | 250 | 3.5 | 3-65 | 40 | 18 |
| YJ-4×280 | 11″ | 280 | 3.5 | 3-70 | 40 | 18 |
| YJ-4×300 | 12″ | 300 | 3.5 | 3-80 | 40 | 18 |
| YJ-4×350 | 14″ | 350 | 3.5 | 3-90 | 40 | 18 |
| YJ-4×370 | 14 1/2 | 370 | 3.5 | 3-102 | 40 | 18 |
| YJ-4×400 | 16″ | 400 | 3.5 | 3-105 | 40 | 18 |
| YJ-4×450 | 18″ | 450 | 3.5 | 3-130 | 40 | 18 |
| YJ-4×500 | 20″ | 500 | 3.5 | 3-150 | 40 | 18 |
Utensili per crimpare e tagliare cavi
ZMS offre una linea completa di utensili per crimpatura e taglio dei cavi, adatto per l'installazione professionale di cavi di bassa e media tensione.
Utilizzato nei lavori di manutenzione, installazione elettrica e assemblaggio cavi in loco.
Secondo la necessità, distinguiamo tra pinze per crimpare manuali, idraulico o a batteria.
Gli strumenti consentono una crimpatura precisa dei terminali, connettori e puntali per cavi.
I tagliacavi per carichi pesanti garantiscono un taglio netto senza deformazione del conduttore.
| Specifiche | |||||
| Modello | Forza di uscita (T) | Muffa di contatto (mm²) | Corsa del cilindro (Colpo d'Ariete)(mm) | Dimensioni (mm) | Peso (kg) |
| YQ-240 | 12 | 10-240 | 18 | 490x130x70 | 3.8 |
| YQ-300 | 12 | 16-300 | 18 | 490x130x70 | 3.9 |
| HP-240 (doppia velocità) | 12 | 16-240 | 18 | 490x130x70 | 3.8 |
| HP-300 (doppia velocità) | 12 | 16-300 | 18 | 490x130x70 | 3.9 |
| HP-300B (doppia velocità, con dispositivo di sicurezza) | 12 | 16-300 | 18 | 490x130x70 | 4.0 |
Terminazioni e connessioni dei cavi
Le terminazioni e i raccordi per cavi ZMS garantiscono una connessione elettrica sicura e affidabile nelle reti a bassa tensione, media e alta tensione.
Disponibili nelle versioni termoretraibili e termoretraibili, sono adatti per applicazioni industriali, energia e ferrovie.
Eccellente isolamento, resistenza all'umidità e installazione rapida.
Soluzioni personalizzate per tutti i tipi di cavi.
Terminazioni e raccordi termorestringenti
Terminazioni e raccordi termorestringenti
Prestazioni della terminazione termorestringente da 11kV e degli accessori per raccordi diritti
| Saggio | Requisito |
| Resistere alla tensione a frequenza industriale 1 min | 45 kv, senza adescamento o rottura |
| Scarico parziale | ≤10 pC a 13 kv |
| Cicli termici in aria | 22 kv, almeno 8 h de cicli ; temperatura di 95–100 ℃ per almeno 2 H ; raffreddamento naturale per almeno 3 H ; totale di 60 cicli |
| Tensione d'urto (Creta) | 105 kv, senza adescamento o rottura |
| Tensione CC negativa durante 15 min | 52 kv, senza adescamento o rottura |
| Resistere alla tensione a frequenza industriale per 4 H | 35 kv, senza adescamento o rottura |
