Kabel IEC 60332
The zgodnie z normą IEC 60332 została ustanowiona przez Międzynarodową Komisję Elektrotechniczną (IEC). Określa metody badania ognioodporności kabli elektrycznych.. Celem jest ocena zdolności kabla do opóźniania rozprzestrzeniania się ognia, gwarantując w ten sposób bezpieczeństwo budynków, infrastrukturę publiczną i obiekty przemysłowe. Kabel zgodny z IEC 60332 jest uważany za kabel trudnopalny (środek zmniejszający palność). Kable te są szeroko stosowane w projektach, w których bezpieczeństwo przeciwpożarowe jest najważniejsze.
W Kabli ZMS, oferujemy szeroką gamę kabli zgodnych z normą IEC 60332. Kable te są ognioodporne, bezpieczne i trwałe.
Co więcej, ZMS Cable oferuje niestandardowe rozwiązania okablowania spełniające specyficzne potrzeby każdego projektu.
ZMS dostarcza kable zgodne z normą IEC 60332
Norma IEC 60332 nie jest wyjątkowy, ale skupia kilka metod testowych służących do oceny odporności ogniowej kabli elektrycznych.
Trzy najczęściej używane klasyfikacje to : IEC 60332-1, IEC 60332-2 i IEC 60332-3, każdy odpowiada innemu poziomowi wymagań bezpieczeństwa przeciwpożarowego.
Kabel IEC 60332-1 – Test odporności ogniowej na pojedynczym kablu
. Kabel IEC 60332-1 przeznaczony jest do badania odporności ogniowej pojedynczego kabla. Podczas testu, kabel jest zawieszony pionowo i wystawiony na działanie małego płomienia 60 Lub 120 towary drugiej jakości, zgodnie z jego średnicą zewnętrzną. Aby zachować zgodność, płomień powinien zgasnąć samoczynnie po usunięciu źródła, a długość spalania nie może przekraczać wartości granicznej określonej w normie. Nasi eksperci zalecają stosowanie kabli IEC 60332-1 w budynkach mieszkalnych, komercyjne i publiczne, aby zapewnić skuteczną ochronę przed rozprzestrzenianiem się płomieni.
Kabel PVC niskiego napięcia IEC 60332-1
- Izolacja PVC zapewniająca dobrą odporność mechaniczną i odpowiednią odporność na naprężenia elektryczne.
- Ekonomiczne rozwiązanie, Idealny do projektów wymagających długich kabli.
- Szeroka dostępność i łatwość montażu, co czyni go powszechnym wyborem na rynku.
- Mniej odpowiednie dla środowisk wrażliwych na dym i toksyczne gazy, gdzie kabel LSZH IEC 60332-1 jest lepsze.
Kabel LSZH IEC 60332-1
- Izolacja o niskiej zawartości dymu i zerowej zawartości halogenu (LSZH) ograniczenie emisji dymu i gazów korozyjnych.
- Szczególnie nadaje się do budynków użyteczności publicznej, szpitale, szkoły i pomieszczenia zamknięte.
- Zwiększa bezpieczeństwo życia w przypadku pożaru poprzez zmniejszoną toksyczność.
- Wyższy koszt niż kabel IEC PVC 60332-1, co może ograniczać jego zastosowanie w niektórych projektach na dużą skalę.
Kabel sterujący i oprzyrządowania IEC 60332-1
- Zaprojektowany dla systemów sterowania, automatyka i oprzyrządowanie przemysłowe.
- Niezawodna transmisja sygnału z dobrą ochroną przed zakłóceniami.
- Często zawiera ekranowanie, aby zapewnić stabilną komunikację.
- Rzadziej stosowane w instalacjach mieszkalnych lub usługowych, gdzie kabel PVC lub LSZH IEC 60332-1 wystarczająco .
Elastyczny kabel IEC 60332-1
- Przewody linkowe zapewniające dużą elastyczność i łatwość okablowania.
- Idealny do podłączenia sprzętu, szafy elektryczne i obszary wymagające częstego ruchu.
- Szeroka kompatybilność z instalacjami niskonapięciowymi.
- Mniej wytrzymałe niż sztywne kable do długich linii stacjonarnych, gdzie kabel PVC niskiego napięcia IEC 60332-1 może być bardziej odpowiednie.
Kabel IEC 60332-2 – Test odporności ogniowej na małej wiązce kablowej
. Kabel IEC 60332-2 dotyczy małych wiązek kabli ułożonych pionowo. Podczas testu, niewielka grupa kabli jest poddawana działaniu znormalizowanego płomienia przez około 20 protokół. Celem jest ocena, czy ogień rozprzestrzenia się w wiązce, czy też gaśnie sam po zgaśnięciu płomienia.. Aby odnieść sukces, propagacja pionowa musi pozostać ograniczona i nie przekraczać określonej maksymalnej wysokości. Nasi eksperci zalecają, aby kable były zgodne z IEC 60332-2 są instalowane w infrastrukturze przemysłowej, sieci transportowe i obiekty techniczne wymagające zwiększonego bezpieczeństwa pożarowego małych wiązek kablowych.
Kabel oprzyrządowania IEC 60332-2
- Kabel instrumentalny IEC 60332-2 przeznaczony jest do niezawodnej transmisji sygnałów pomiarowych i sterujących.
- Zapewnia wysoką precyzję i doskonałą stabilność danych w systemach automatyki przemysłowej.
- Struktura zoptymalizowana w celu ograniczenia zakłóceń elektrycznych pomiędzy sąsiednimi obwodami.
- Mniej zalecane w środowiskach narażonych na silne zakłócenia elektromagnetyczne, gdzie ekranowany kabel sterujący IEC 60332-2 oferuje lepszą wydajność.
- Zasób techniczny :
Doskonała wydajność transmisji bez zakłóceń, idealny do czujników, programowalne sterowniki i panele sterujące.
Ekranowany kabel sterowniczy IEC 60332-2
- Ekranowany kabel sterowniczy IEC 60332-2 jest wyposażony w metalowy oplot lub wstążkę, zapewniając skuteczną ochronę przed zakłóceniami elektromagnetycznymi.
- Szczególnie zalecany w środowiskach przemysłowych o dużej obecności maszyn i pól elektrycznych.
- Zapewnia wytrzymałość mechaniczną, trwałość i zwiększone bezpieczeństwo krytycznych instalacji.
- Mniej ekonomiczne niż kable pomiarowe IEC 60332-2 prosty, raczej nadaje się do wrażliwych obszarów wymagających maksymalnej niezawodności.
Kabel telekomunikacyjny i do transmisji danych IEC 60332-2
- Kabel telekomunikacyjny i do transmisji danych IEC 60332-2 przeznaczony jest do transmisji sygnałów telefonicznych, komputery i sieci.
- Mała średnica ułatwia montaż w wąskich korytkach kablowych lub w ograniczonych przestrzeniach.
- Dobry kompromis pomiędzy wydajnością, elastyczność i niezawodność infrastruktury komunikacyjnej.
- Mniej nadaje się do transportu energii lub bezpośredniego sterowania maszynami, w przypadku stosowania kabla sterującego IEC 60332-2 jest lepsze.
Kabel IEC 60332-3 – Test odporności ogniowej na dużej wiązce kablowej
. Kabel IEC 60332-3 ocenia odporność ogniową dużych wiązek kablowych ułożonych warstwowo. Próbkę mocuje się pionowo i poddaje działaniu silnego płomienia 20 ma 40 protokół, według kategorii testu (A, B, C lub D). Głównym kryterium jest to, że pionowe rozprzestrzenianie się płomieni pozostaje poniżej maksymalnej wysokości wymaganej przez normę.. Nasi eksperci uważają, że kable IEC 60332-3 szczególnie nadaje się do tuneli, do metra, do elektrowni, na lotniskach i w innych krytycznych projektach wymagających optymalnego bezpieczeństwa przeciwpożarowego.

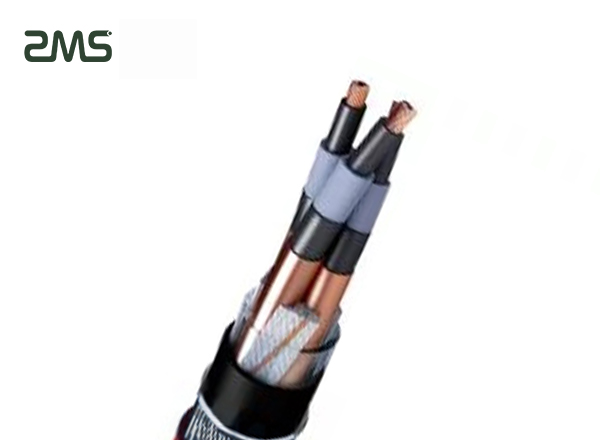

Kabel średniego napięcia IEC 60332-3 (10–35 kV)
- Wysoka niezawodność w dystrybucji energii elektrycznej średniego napięcia, Idealny do sieci przemysłowych i infrastruktury energetycznej.
- Dobra odporność mechaniczna i wydłużona żywotność, nadaje się do instalacji na zewnątrz.
- Dobra trwałość w sieciach średniego napięcia.
- Mniej ekonomiczne w przypadku małych instalacji ; nasi eksperci sugerują wybór kabla zgodnego z normą IEC 60332-1 lub IEC 60332-2 w projektach małej mocy lub mieszkaniowych.
Kabel wysokiego napięcia IEC 60332-3 (≥ 66 kV)
- Optymalna wydajność w przypadku projektów o bardzo dużej mocy i infrastruktury krytycznej.
- Idealny dla elektrowni, stacje transformatorowe i duże sieci.
- Wysoka odporność na ekstremalne warunki i naprężenia termiczne.
- Wysoki koszt ; dla mniej wymagających instalacji, kabel średniego napięcia zgodny z normą IEC 60332-3 lub kabel IEC 60332-2 może wystarczyć.
Kabel pancerny (KOSZT/STA) IEC 60332-3
- Wzmocniona ochrona mechaniczna w połączeniu z doskonałą odpornością ogniową, idealny do wymagających środowisk.
- Stalowa tarcza (KOSZT/STA) chroniąc przed stresem fizycznym.
- Nadaje się do instalacji podziemnych lub narażonych na zagrożenia mechaniczne.
- Mniej elastyczne niż kable nieuzbrojone ; do krętych tras lub instalacji świetlnych, kabel zasilający IEC 60332-3 kabel nieopancerzony lub IEC 60332-2 byłoby bardziej odpowiednie.
Kabel bezpieczeństwa LSZH IEC 60332-3
- Minimalna emisja dymu i brak halogenów, maksymalizując bezpieczeństwo osobiste.
- Zalecane do metra, tunele, lotniska i wrażliwe miejsca publiczne.
- Zmniejsza ryzyko zatrucia i ułatwia ewakuację w przypadku pożaru.
- Wyższy koszt ; dla projektów mniej wrażliwych na dym i toksyczne gazy, kabel PVC zgodny z IEC 60332-3 lub IEC 60332-2 może wystarczyć.
Kabel zasilający IEC 60332-3
- Duża zdolność transportu energii, idealny do wiązek zasilających.
- Nadaje się do instalacji wymagających wielu kabli zasilających w wiązkach.
- Dostępne w różnych sekcjach, aby dostosować się do różnych potrzeb energetycznych.
- Mniej odpowiednie do transmisji sygnału lub oprzyrządowania ; w tym przypadku, kabel przyrządowy zgodny z normą IEC 60332-2 jest zalecane.
Zastosowania kabli IEC 60332
- Budynki mieszkalne i komercyjne : kable niskiego i średniego napięcia, aby zagwarantować bezpieczeństwo elektryczne i zmniejszyć ryzyko pożaru.
- Infrastruktura publiczna : metra, tunele, lotniska, szpitale, gdzie kable LSZH zgodne z IEC 60332 są niezbędne do ochrony ludzi w przypadku pożaru.
- Przemysł i automatyzacja : kable sterujące, oprzyrządowanie i zasilanie stosowane w fabrykach, panele sterowania i sieci przemysłowe.
- Energia i sieci : kable średniego i wysokiego napięcia zgodne z normą IEC 60332-3, stosowane w elektrowniach i stacjach transformatorowych.
- Telekomunikacja i dane : Kable sygnałowe i transmisyjne zgodne z IEC 60332-2, nadaje się do systemów komunikacyjnych i sieci komputerowych.
Zalety kabli IEC 60332 oferowanych przez ZMS CABLE
Jako międzynarodowy producent i dostawca, KABEL ZMS zapewnia szeroką gamę Kable IEC 60332 spełnia najsurowsze normy bezpieczeństwa pożarowego. Nasze produkty wyróżniają się kilkoma kluczowymi zaletami :
- Wzmocnione zabezpieczenie przeciwpożarowe : nasze ognioodporne kable elektryczne IEC 60332 znacznie zmniejszają ryzyko rozprzestrzeniania się płomieni, chroniąc w ten sposób ludzi i sprzęt.
- Ścisłe przestrzeganie międzynarodowych standardów : każdy kabel jest testowany zgodnie z metodami IEC 60332-1, IEC 60332-2 i IEC 60332-3, zapewniając niezawodne działanie we wszystkich konfiguracjach (pojedynczy kabel, mała wiązka lub duża wiązka).
- Zwiększona ochrona infrastruktury krytycznej : dzięki doskonałej odporności ogniowej, Kable IEC 60332 nadają się szczególnie do budynków użyteczności publicznej, tunele, sieci energetyczne i obiekty przemysłowe.
- Trwałość i odporność : zaprojektowane z wysokiej jakości izolacji i osłon (PCV, LSZH, XLPE), oferują długą żywotność przy jednoczesnym zachowaniu właściwości ognioodpornych.
- Indywidualne rozwiązania firmy ZMS : poza zgodnością, oferujemy kable IEC 60332 wykonane na zamówienie (sekcja, kolor, osłona, zastawianie, opakowanie) aby spełnić dokładne wymagania Twoich projektów.
Często zadawane pytania dotyczące kabli IEC 60332
1. Co to jest kabel IEC 60332 ?
Kabel IEC 60332 to kabel elektryczny zaprojektowany i przetestowany zgodnie z międzynarodową normą IEC 60332, który określa odporność na rozprzestrzenianie się płomienia. Kable te są niezbędne, aby ograniczyć ryzyko pożaru w instalacjach elektrycznych.
2. Jaka jest różnica między IEC 60332-1, IEC 60332-2 i IEC 60332-3 ?
- IEC 60332-1 : test odporności ogniowej na pojedynczym kablu.
- IEC 60332-2 : przetestuj na małej wiązce przewodów.
- IEC 60332-3 : przetestuj na dużej wiązce kabli.
Wybór zależy od środowiska instalacji i wymaganego poziomu bezpieczeństwa.
3. Gdzie stosuje się kable IEC? 60332 ?
Kable ognioodporne IEC 60332 stosowane są w budynkach użyteczności publicznej, tunele, lotniska, sieci energetyczne, systemów telekomunikacyjnych oraz wszelkich projektów wymagających zwiększonej ochrony przeciwpożarowej.
4. Kable IEC 60332 czy są to kable ognioodporne (ognioodporne) lub kable trudnopalne (środek zmniejszający palność) ?
Kable IEC 60332 są kablami trudnopalnymi (kable trudnopalne). Oznacza to, że spowalniają lub zapobiegają rozprzestrzenianiu się płomieni pod wpływem ognia. Z drugiej strony, kable ognioodporne (kable ognioodporne, testowane zgodnie z IEC 60331 Na przykład) są zaprojektowane tak, aby kontynuować pracę podczas pożaru, zapewnienie zasilania lub transmisji sygnałów krytycznych.
WIĘC,
IEC 60332 = środek zmniejszający palność → ogranicza rozprzestrzenianie się ognia.
IEC 60331 = ognioodporny → utrzymuje działanie pod ogniem.
5. Kable IEC 60332 czy są takie same jak kable LSZH (Zerohalogenowy o niskiej emisji dymu) ?
Nie. Kable LSZH dotyczą głównie ograniczenia emisji dymu i toksycznych gazów w przypadku pożaru, podczas gdy kable IEC 60332 posiadają specjalne certyfikaty dotyczące odporności na rozprzestrzenianie się płomienia. Często, obie funkcje można połączyć w tym samym kablu, aby zapewnić maksymalne bezpieczeństwo.
6. Czy ZMS oferuje kable IEC 60332 spersonalizowane ?
Oui. ZMS CABLE dostarcza kable IEC 60332 wykonane na zamówienie : sekcje, materiały izolacyjne (PCV, XLPE, LSZH), zastawianie, kolory i opakowanie. Ta elastyczność pozwala dostosować kabel do dokładnych wymagań Twojego projektu.
7. Dlaczego warto wybrać kable IEC 60332 zamiast standardowych kabli ?
Ponieważ zapewniają wzmocnioną ochronę przeciwpożarową, lepsza trwałość i zgodność z międzynarodowymi standardami, zmniejszając w ten sposób ryzyko katastrof i poprawiając bezpieczeństwo infrastruktury.
Transport – KABEL ZMS
- Kable pakowane są na obrobionych drewnianych szpulach lub metalowych bębnach, z folią z tworzywa sztucznego lub BOPP w celu ochrony przed wilgocią.
- Oferujemy transport morski w kontenerze 20ft lub 40ft, w zależności od wielkości zamówienia.
- W przypadku dostaw regionalnych i lokalnych dostępna jest wysyłka drogą lądową (w zależności od miejsc docelowych).
- Na żądanie, W przypadku pilnych zamówień zapewniamy również transport lotniczy.
- Dostarczane są wszystkie dokumenty wymagane do eksportu : faktura handlowa, lista pakowania, świadectwo pochodzenia, dokumenty douanierów, itp.
