Câbles NHXH et NHXCH
- Câbles de puissance sans halogène, résistants au feu (FE180/E30, FE180/E90), U0/U 0,6/1 kV, conducteurs en cuivre – adaptés aux installations fixes de sécurité.
- Isolation et gaine spéciales sans halogène : faibles émissions de fumée et de gaz toxiques pour protéger les personnes et les équipements sensibles.
- Excellente résistance au feu : maintien de l’intégrité de l’isolation et du fonctionnement électrique pendant 30 à 90 minutes selon la configuration.
- Conformes aux normes IEC 60331, EN 50200
- Disponible en version blindée (NHXCH) avec conducteur concentrique pour protection électromagnétique et mise à la terre améliorée.
- Fabrication sur mesure par ZMS CABLE : sections, longueurs et conditionnements adaptés à vos besoins.
Qu’est-ce qu’un câble NHXH et un câble NHXCH ?
Les câbles NHXH et NHXCH sont des câbles d’alimentation et de commande sans halogène, spécialement conçus pour garantir la sécurité des installations électriques en cas d’incendie. Conformes aux normes européennes et à la classification FE180/E30-E90, ils assurent, même lors d’un incendie, l’intégrité de l’isolation et le maintien de la fonction pendant une durée définie.
Le câble NHXH est la version standard, non blindée, idéale pour les réseaux électriques dans les bâtiments publics, les hôpitaux, les gares ou les sites industriels. Le câble NHXCH, quant à lui, intègre un blindage en cuivre pour une protection efficace contre les interférences électromagnétiques, le rendant parfaitement adapté aux environnements sensibles comme les centres de données ou les systèmes de contrôle industriels.

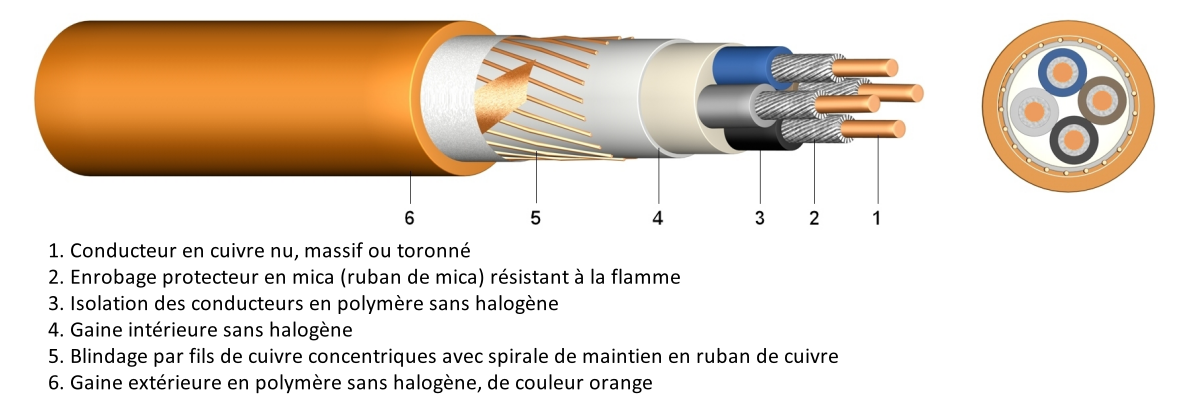

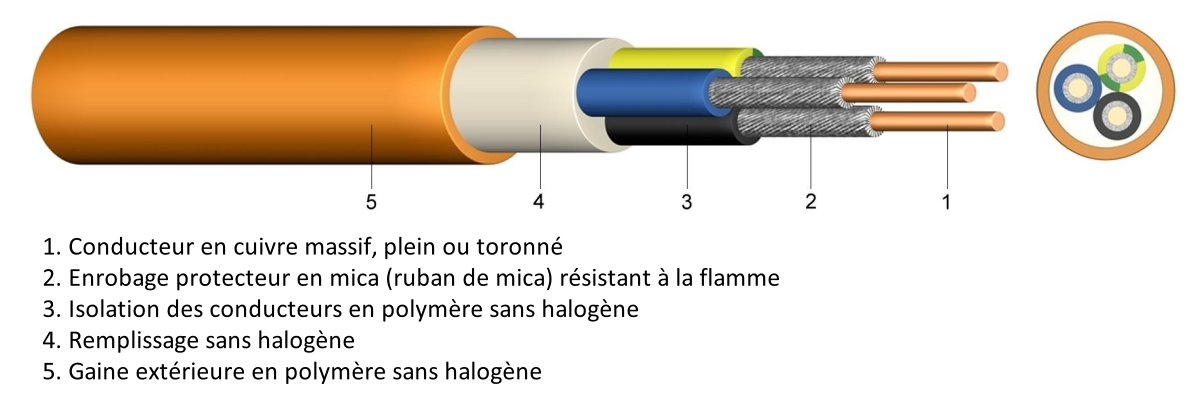

Construction
| Caractéristiques | Câble NHXH – FE180/E30 | Câble NHXH – FE180/E90 | Câble NHXCH – FE180/E30 | Câble NHXCH – FE180/E90 |
| Tension nominale | 0,6/1 kV | |||
| Conducteur | Cuivre classe 1 (< 25 mm²) Cuivre classe 2 (≥ 25 mm²) | |||
| Isolation | Polymère sans halogène avec ruban de mica résistant à la flamme | |||
| Gaine interne | Composé sans halogène | |||
| Conducteur concentrique | – | Fils de cuivre concentriques avec ruban de cuivre hélicoïdal | ||
| Gaine extérieure | Polymère sans halogène | |||
Application des câbles NHXH & NHXCH
- Installations de sécurité incendie (systèmes de détection et d’extinction automatique)
- Éclairage de secours et alimentation des issues de secours
- Systèmes d’alarme incendie et de communication d’urgence
- Ascenseurs et ventilation de secours garantissant l’évacuation en toute sécurité
- Environnements publics sensibles : hôpitaux, écoles, gares, aéroports
- Tunnels et infrastructures de transport nécessitant une alimentation fiable même en cas de sinistre
Standard
| NHXH et NHXCH – FE180 – E30 / E90 | |
| Retardateur de flamme | VDE 0482-266-2-4 / IEC 60332-3-24 |
| Densité de la fumée | DIN EN 61034 / IEC 61034 |
| Sans halogène | DIN EN 50267 / IEC 60754 |
| Isolation résistante au feu | FE 180 (conforme à IEC 60331) FE 180 : intégrité de l’isolation garantie pendant 180 minutes au contact direct des flammes |
| Intégrité du circuit | Disponible en E30 / E90 – E30 : garantit le fonctionnement des circuits électriques pendant au moins 30 minutes lors d’un incendie. – E90 : garantit le fonctionnement pendant au moins 90 minutes, idéal pour les systèmes critiques (pompes incendie, ventilation de secours). |
Paramètres techniques des câbles NHXH et NHXCH (0,6/1 kV)
| Tension nominale | 0,6/1 kV |
| Tension d’essai | 4 kV (AC) |
| Température d’installation | –5 °C à +50 °C |
| Température de fonctionnement | –35 °C à +90 °C |
| Température en court-circuit (max.) | Jusqu’à 250 °C |
| Rayon de courbure mini. (fixé) | Monoconducteur : 15×Ø Multiconducteur : 12×Ø |
Données techniques
EN 60332-3-24 NHXH FE180-E90 0.6/1kV Câble
| Nombre de conducteurs | Section nominale (mm²) | Type de conducteur | Diamètre extérieur nominal (mm) | Poids nominal (kg/km) |
| 1 | 16 | RM | 10.5 | 250 |
| 1 | 25 | RM | 12.5 | 355 |
| 1 | 35 | RM | 13.5 | 460 |
| 1 | 50 | RM | 15 | 596 |
| 1 | 70 | RM | 16.5 | 810 |
| 1 | 95 | RM | 19 | 1100 |
| 1 | 120 | RM | 20.5 | 1350 |
| 1 | 150 | RM | 22.5 | 1650 |
| 1 | 185 | RM | 25 | 2050 |
| 1 | 240 | RM | 28 | 2650 |
| 1 | 300 | RM | 31 | 3275 |
| 2 | 1.5 | RE | 14.3 | 275 |
| 2 | 2.5 | RE | 14.9 | 320 |
| 3 | 1.5 | RE | 15 | 315 |
| 3 | 2.5 | RE | 15.9 | 371 |
| 3 | 4 | RE | 16.7 | 435 |
| 3 | 6 | RE | 17.8 | 526 |
| 3 | 10 | RE | 19.5 | 691 |
| 3 | 16 | RM | 22.3 | 982 |
| 3 | 25 | RM | 25.8 | 1392 |
| 3 | 35 | RM | 28.4 | 1778 |
| 3 | 35/16 | RM | 29.5 | 1964 |
| 3 | 50/25 | RM | 33.6 | 2633 |
| 3 | 70/35 | RM | 38.1 | 3563 |
| 3 | 95/50 | RM | 43.4 | 4768 |
| 3 | 120/70 | RM | 46.9 | 5856 |
| 4 | 1.5 | RE | 16.1 | 365 |
| 4 | 2.5 | RE | 17 | 429 |
| 4 | 4 | RE | 18 | 515 |
| 4 | 6 | RE | 19.2 | 628 |
| 4 | 10 | RE | 21.1 | 839 |
| 4 | 16 | RE | 24.3 | 1210 |
| 4 | 25 | RM | 28.1 | 1717 |
| 4 | 35 | RM | 31 | 2209 |
| 4 | 50 | RM | 35.1 | 2921 |
| 4 | 70 | RM | 40 | 3980 |
| 4 | 95 | RM | 45.2 | 5321 |
| 4 | 120 | RM | 49 | 6475 |
| 4 | 150 | RM | 53 | 7725 |
| 5 | 1.5 | RE | 17.4 | 429 |
| 5 | 2.5 | RE | 18.4 | 506 |
| 5 | 4 | RE | 19.5 | 612 |
| 5 | 6 | RE | 20.9 | 752 |
| 5 | 10 | RE | 23 | 1009 |
| 5 | 16 | RM | 26.6 | 1465 |
| 5 | 25 | RM | 30.9 | 2105 |
| 5 | 35 | RM | 36 | 2500 |
EN 60332-3-24 NHXH FE180-E30 0.6/1kV Câble
| Nombre de conducteurs | Section nominale (mm²) | Type de conducteur | Diamètre extérieur nominal (mm) | Poids nominal (kg/km) |
| 1 | 16 | RM | 18.6 | 207 |
| 1 | 25 | RM | 20.6 | 307 |
| 1 | 35 | RM | 22.8 | 407 |
| 1 | 50 | RM | 26.3 | 535 |
| 1 | 70 | RM | 30 | 744 |
| 1 | 95 | RM | 10.2 | 1009 |
| 1 | 120 | RM | 18.6 | 1248 |
| 1 | 150 | RM | 20.6 | 1538 |
| 1 | 185 | RM | 22.8 | 1917 |
| 1 | 240 | RM | 26.3 | 2521 |
| 1 | 300 | RM | 30 | 3400 |
| 2 | 1.5 | RE | 10.2 | 145 |
| 2 | 2.5 | RE | 11 | 180 |
| 2 | 4 | RE | 11.8 | 224 |
| 2 | 6 | RE | 12.8 | 282 |
| 2 | 10 | RE | 14.4 | 393 |
| 2 | 16 | RM | 17.3 | 605 |
| 3 | 1.5 | RM | 10.6 | 165 |
| 3 | 2.5 | RM | 11.5 | 209 |
| 3 | 4 | RM | 12.4 | 268 |
| 3 | 6 | RM | 13.5 | 344 |
| 3 | 10 | RM | 15.6 | 506 |
| 3 | 16 | RM | 18 | 761 |
| 3 | 25 | RM | 22.3 | 1160 |
| 3 | 35 | RM | 24.9 | 1522 |
| 3 | 50 | RM | 27.7 | 198 |
| 3 | 70 | RM | 32 | 2746 |
| 3 | 95 | RM | 36.5 | 3712 |
| 3 | 25/16 | RM | 23.4 | 1335 |
| 3 | 35/16 | RM | 25.7 | 1683 |
| 3 | 50/25 | RM | 29 | 2244 |
| 3 | 70/35 | RM | 33.4 | 3101 |
| 3 | 95/50 | RM | 38.3 | 4207 |
| 3 | 120/70 | RM | 42.6 | 5315 |
| 4 | 1.5 | RE | 11.3 | 192 |
| 4 | 2.5 | RE | 12.3 | 249 |
| 4 | 4 | RE | 13.3 | 322 |
| 4 | 6 | RE | 14.5 | 418 |
| 4 | 10 | RE | 16.8 | 620 |
| 4 | 16 | RM | 19.8 | 944 |
| 4 | 25 | RM | 24.3 | 1452 |
| 4 | 35 | RM | 27.1 | 1906 |
| 4 | 50 | RM | 30.5 | 2514 |
| 4 | 70 | RM | 35.3 | 3497 |
| 4 | 95 | RM | 40.2 | 4728 |
| 4 | 120 | RM | 44.5 | 5882 |
| 4 | 150 | RM | 49 | 7199 |
EN 60332-3-24 NHXCH FE180-E90 0.6/1kV Câble
| Nombre de conducteurs | Section nominale (mm²) | Type de conducteur | Diamètre du conducteur concentrique (mm) | Diamètre extérieur nominal (mm) | Poids nominal (kg/km) |
| 2 | 1.5 | RE | 1.5 | 16 | 300 |
| 2 | 2.5 | RE | 2.5 | 17 | 350 |
| 3 | 1.5 | RE | 1.5 | 16.8 | 363 |
| 3 | 2.5 | RE | 2.5 | 17.9 | 434 |
| 3 | 4 | RE | 4 | 19 | 434 |
| 3 | 6 | RE | 6 | 21 | 434 |
| 3 | 10 | RE | 10 | 24.1 | 949 |
| 3 | 16 | RE | 16 | 27.3 | 1340 |
| 3 | 25 | RM | 16 | 30.7 | 1766 |
| 3 | 35 | RM | 16 | 33.3 | 2172 |
| 3 | 50 | RM | 25 | 37.4 | 2857 |
| 3 | 70 | RM | 35 | 42.5 | 3839 |
| 3 | 95 | RM | 50 | 47.8 | 5082 |
| 3 | 120 | RM | 70 | 51.4 | 6204 |
| 3 | 150 | RM | 70 | 55.7 | 7340 |
| 3 | 185 | RM | 95 | 61.7 | 9142 |
| 3 | 240 | RM | 120 | 67.9 | 11582 |
| 4 | 1.5 | RE | 1.5 | 18 | 450 |
| 4 | 2.5 | RE | 2.5 | 19.2 | 505 |
| 4 | 4 | RE | 4 | 20.3 | 608 |
| 4 | 6 | RE | 6 | 22.5 | 777 |
| 4 | 10 | RE | 10 | 26.4 | 1153 |
| 4 | 16 | RM | 16 | 29.3 | 1584 |
| 4 | 25 | RM | 16 | 33.1 | 2120 |
| 4 | 35 | RM | 16 | 36 | 2634 |
| 4 | 50 | RM | 25 | 41.1 | 3524 |
| 4 | 70 | RM | 35 | 46.2 | 4695 |
| 4 | 95 | RM | 50 | 52 | 6242 |
| 4 | 120 | RM | 70 | 56 | 7622 |
| 4 | 150 | RM | 70 | 61 | 9096 |
| 4 | 185 | RM | 95 | 67.5 | 11307 |
| 4 | 240 | RM | 120 | 74.4 | 14359 |
| 7 | 1.5 | RE | 2.5 | 20.9 | 588 |
| 7 | 2.5 | RE | 2.5 | 22.1 | 696 |
| 12 | 1.5 | RE | 2.5 | 26.2 | 620 |
| 12 | 2.5 | RE | 2.5 | 28.2 | 1168 |
| 24 | 1.5 | RE | 6 | 37.6 | 1979 |
| 24 | 2.5 | RE | 2.5 | 41 | 2465 |
EN 60332-3-24 NHXCH FE180-E30 0.6/1kV Câble
| Nombre de conducteurs | Section nominale (mm²) | Type de conducteur | Diamètre du conducteur concentrique (mm) | Diamètre extérieur nominal (mm) | Poids nominal (kg/km) |
| 2 | 1.5 | RE | 1.5 | 10.8 | 133 |
| 2 | 2.5 | RE | 2.5 | 12 | 171 |
| 3 | 1.5 | RE | 1.5 | 11.2 | 166 |
| 3 | 2.5 | RE | 2.5 | 12.5 | 219 |
| 3 | 4 | RE | 4 | 13.4 | 291 |
| 3 | 6 | RE | 6 | 15.3 | 393 |
| 3 | 10 | RE | 10 | 17 | 576 |
| 3 | 16 | RE | 16 | 19.6 | 860 |
| 3 | 25 | RM | 16 | 23 | 1194 |
| 3 | 35 | RM | 16 | 25.6 | 1521 |
| 3 | 50 | RM | 25 | 28.8 | 2037 |
| 3 | 70 | RM | 35 | 33.7 | 2841 |
| 3 | 95 | RM | 50 | 38.2 | 384 |
| 3 | 120 | RM | 70 | 42.3 | 4869 |
| 3 | 150 | RM | 70 | 46.6 | 5844 |
| 3 | 185 | RM | 95 | 52.3 | 7400 |
| 3 | 240 | RM | 120 | 59.7 | 9661 |
| 4 | 1.5 | RE | 1.5 | 11.9 | 192 |
| 4 | 2.5 | RE | 2.5 | 13.3 | 254 |
| 4 | 4 | RE | 4 | 14.3 | 341 |
| 4 | 6 | RE | 6 | 16.3 | 471 |
| 4 | 10 | RE | 10 | 18.2 | 685 |
| 4 | 16 | RM | 16 | 21.1 | 1035 |
| 4 | 25 | RM | 16 | 25 | 1465 |
| 4 | 35 | RM | 16 | 27.8 | 1886 |
| 4 | 50 | RM | 25 | 31.6 | 2539 |
| 4 | 70 | RM | 35 | 37 | 3556 |
| 4 | 95 | RM | 50 | 41.9 | 4816 |
| 4 | 120 | RM | 70 | 46.6 | 6101 |
| 4 | 150 | RM | 70 | 51.1 | 7323 |
| 4 | 185 | RM | 95 | 57.6 | 9285 |
| 4 | 240 | RM | 120 | 65.8 | 12141 |
| 5 | 2.5 | RE | 2.5 | 14.3 | 283 |
| 5 | 6 | RE | 6 | 17.5 | 530 |
| 7 | 1.5 | RE | 2.5 | 14.2 | 274 |
| 7 | 2.5 | RE | 2.5 | 15.4 | 348 |
| 12 | 1.5 | RE | 2.5 | 17.4 | 399 |
| 12 | 2.5 | RE | 4 | 19.2 | 556 |
| 24 | 1.5 | RE | 6 | 23.7 | 744 |
| 24 | 2.5 | RE | 10 | 26.1 | 1027 |
| 30 | 1.5 | RE | 6 | 24.8 | 873 |
| 30 | 2.5 | RE | 10 | 27.4 | 1216 |
Avantages des câbles NHXH & NHXCH
- Résistants au feu : Certification FE180/E30 et FE180/E90, garantissant le maintien de la fonction électrique pendant 30 à 90 minutes en cas d’incendie.
- Sans halogène et faible émission de fumée : Limitation des gaz toxiques et corrosifs pour protéger les personnes et les équipements sensibles.
- Sécurité accrue : Réduction des risques en cas d’urgence, assurant la continuité des systèmes critiques.
- Conformité aux normes européennes : Fabrication selon IEC 60331 et EN 50200, gage de qualité et de fiabilité.
- Adaptés aux environnements exigeants : Conviennent aussi bien aux infrastructures publiques qu’aux sites industriels à haut niveau de sécurité.
- Solutions sur mesure : ZMS CABLE propose la conception et la fabrication personnalisées de câbles NHXH et NHXCH selon vos besoins spécifiques
