Laagspanningskabel
DE laagspanningskabels (LV-kabels) worden gebruikt voor de overdracht van elektrische energie bij nominale spanningen tot 1 kv. Ze zijn samengesteld uit koperen geleiders of aluminium, van een isolator PVC, XLPE of LSZH, en soms afscherming of omhulsel voor extra bescherming. Deze kabels voldoen aan internationale normen zoals IEC 60228, NF C 32-070 een BS 7671, en worden gebruikt in residentiële installaties, zowel industrieel als voor energiedistributienetwerken.
ZMS -kabel biedt een breed assortiment laagspanningskabels, verkrijgbaar met verschillende soorten isolatie en ommanteling aangepast aan de specifieke behoeften van elk project. Onze koperen of aluminium kabels zijn ontworpen om optimale prestaties en verhoogde duurzaamheid te bieden, of het nu gaat om residentiële toepassingen, industrieel of commercieel. Kabels kunnen ook gepersonaliseerd zijn volgens specifieke lengtevereisten, bescherming of isolatie.
Soorten laagspanningskabels verkrijgbaar bij ZMS Cable
Câbles Basse Tension par Type d'Isolation

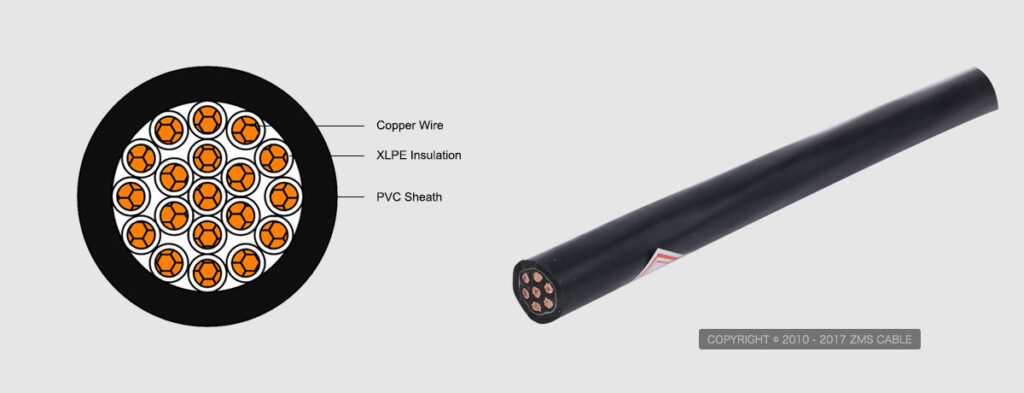

Lage spanningskabel met XLPE -isolatie
DE XLPE geïsoleerde laagspanningskabels (0,6/1 kv) zijn gemaakt van een of meer koperen of aluminium geleiders, isolés individuellement par une couche de polyéthylène réticulé (XLPE), conformément à la volgens de IEC-norm 60502-1. Afhankelijk van het kabelontwerp, Er kan een PVC- of LSZH-buitenmantel worden toegevoegd, en geïntegreerd metalen pantser als er mechanische beperkingen aanwezig zijn.
Les câbles XLPE se distinguent par une uitstekende hittebestendigheid (température de service jusqu’à 90 ° C), une durabilité accrue dans le temps et une faible absorption d’humidité, offrant des performances électriques stables dans les réseaux basse tension industriels et de distribution.
Ces câbles sont couramment utilisés dans :
- Les réseaux de distribution basse tension et les tableaux électriques industriels
- Les installations en environnement à température élevée (centrales, industriële locaties)
- Les infrastructures nécessitant une longue durée de vie avec entretien réduit (begraven netwerken, bâtiments tertiaires)
Deskundigenraad ZMS
Le XLPE est à privilégier lorsque les contraintes thermiques dépassent les capacités habituelles des isolations PVC (70 ° C), ou lorsque la continuité de service sur plusieurs décennies constitue un critère essentiel. Cette solution est particulièrement adaptée aux réseaux enterrés et aux sites industriels fonctionnant en continu, où le câble N2XY répond aux besoins des installations fixes basse tension standard.
Lorsque cette exigence thermique s’accompagne d’une contrainte de sécurité incendie — espaces confinés, sites classés ERP — le câble N2XCH, à isolation sans halogène et écran concentrique intégré, constitue le choix le plus adapté.
PVC geïsoleerde laagspanningskabel
Les câbles basse tension à isolation PVC (300/500 tot snel 450/750 V) zijn gemaakt van een koperen of aluminium geleider, stijf of flexibel, afhankelijk van de toepassing, conformément aux IEC-normen 60227 enz IN 50525-2-31. Afhankelijk van de installatieomstandigheden, er kan een buitenmantel worden toegevoegd om de mechanische bescherming te verbeteren. Wanneer de kabel bedoeld is voor directe installatie of in een beperkte omgeving, metalen pantsering kan ook worden geïntegreerd.
Les câbles PVC se distinguent par une goede mechanische weerstand, A mise en œuvre simplifiée en een excellent rapport performance / kosten, avec une température de service courante jusqu’à 70 ° C adaptée à la majorité des installations basse tension standard.
Ces câbles sont couramment utilisés dans :
- Le câblage électrique des bâtiments résidentiels et tertiaires (taferelen, genomen, verlichting)
- Le raccordement d’appareils électroménagers et d’équipements de bureau
- Les installations fixes en intérieur ou en conduits protégés
Deskundigenraad ZMS
Le PVC reste pertinent pour la majorité des installations basse tension standard en environnement intérieur protégé, où la température de service ne dépasse pas durablement 70 ° C. De câble H07V-U convient au câblage fixe rigide des tableaux et installations bâtiment, tandis que le kabel H07V-K, en version souple, s’adapte aux cheminements plus contraints. Pour le raccordement d’appareils nécessitant une flexibilité accrue, de câble H05VV-F wordt aanbevolen.
Au-delà de 70 ° C, en cas de flexion répétée ou d’exigence réglementaire de réaction au feu (ERP, besloten ruimtes), il est conseillé de basculer vers une isolation XLPE, LSZH of EPR.
LSZH laagspanningskabel (Rookarm, nul halogeen)
Contrairement aux isolations PVC ou XLPE classiques, de câble basse tension LSZH utilise des composés halogeenvrij en rookarm pour l’isolation comme pour la gaine, met koperen of aluminium geleiders. Une armure métallique peut être intégrée lorsque la protection mécanique du site l’exige.
LSZH-kabels onderscheiden zich door a émission de fumée fortement réduite et l’absence de gaz corrosifs in geval van oververhitting of brand, tout en conservant des performances électriques stables dans les conditions normales d’exploitation. Sa particularité tient donc moins à sa résistance thermique qu’à son comportement en cas d’incendie — un critère qui prime dans les espaces où l’évacuation des personnes et la protection des équipements sensibles sont en jeu.
On le retrouve principalement dans :
- Les établissements recevant du public (ERP) et les espaces confinés
- Les data centers et locaux techniques abritant des équipements sensibles
- Les tunnels, parkings souterrains et infrastructures de transport
Deskundigenraad ZMS
La question à se poser n’est pas “quelle température ?” mais “que se passe-t-il en cas d’incendie ?”. Dès que la réglementation locale impose une limitation des fumées et gaz toxiques — ce qui est souvent le cas en ERP ou en espace confiné — le LSZH s’impose indépendamment des contraintes thermiques du site. De N2XH-kabel couvre les installations fixes standard nécessitant cette conformité ; pour les exigences renforcées en résistance au feu (maintien de la fonction en cas d’incendie), DE câbles NHXH et NHXCH verdienen de voorkeur.
EPR geïsoleerde laagspanningskabel (Ethyleen-propyleenrubber)
DE laagspanningskabels met EPR-isolatie zijn gemaakt van koperen of aluminium geleiders, geïsoleerd door een laag van ethyleen-propyleenrubber, avec une gaine extérieure adaptée aux contraintes d’usage (PVC, néoprène ou polychloroprène selon les applications). Cette isolation elastomeer se distingue des isolations thermoplastiques (PVC, XLPE) par sa capacité à rester stable sous sollicitation mécanique répétée, là où ces dernières, plus rigides, finissent par se fissurer à la longue.
Cette souplesse s’accompagne d’une bonne tenue thermique, d’une résistance à l’huile, met ozon en UV, ce qui rend le câble EPR particulièrement fiable dans des conditions d’usage exigeantes où les câbles rigides s’useraient prématurément.
Ce type de câble équipe typiquement :
- Les équipements mobiles et outils portables (bouwplaatsen, werkplaatsen)
- Les machines et équipements soumis à des mouvements fréquents
- Les installations maritimes et offshore nécessitant une résistance à l’humidité et aux hydrocarbures
Deskundigenraad ZMS
L’EPR se justifie dès que le câble est amené à bouger — enroulement, traînage, flexion répétée — un usage où le PVC ou le XLPE finissent par se fissurer. De kabel H07RN-F convient aux usages professionnels et semi-industriels nécessitant cette résistance mécanique ; pour des environnements exposés à l’huile ou à l’eau (pompes submersibles, équipements immergés), de câble H05RN-F Oosten plus adapté.
Laagspanningskabels door mechanische bescherming
Afgeschermde laagspanningskabel
À ne pas confondre avec l’armure mécanique : le blindage d’un câble basse tension basse tension répond à un besoin de compatibilité électromagnétique, pas de protection contre les chocs. Il est constitué de conducteurs en cuivre ou en aluminium, individueel geïsoleerd, entourés d’un metalen scherm — koperen vlecht, feuillard aluminium/polyester, ou blindage combiné selon la conception retenue. Une gaine extérieure assure la protection de l’ensemble.
Ce blindage limite les perturbations électromagnétiques (EMI) entre le câble et son environnement, dans les deux sens : il protège les signaux transitant dans le câble des interférences externes, et empêche le câble lui-même de perturber les équipements sensibles à proximité.
Ce type de câble est indispensable dans :
- Les liaisons de commande et de mesure en environnement industriel (variatoren, automatiseert, sensoren)
- Les installations à proximité d’équipements générant des perturbations électromagnétiques (motoren, omvormers, transformatoren)
- Les réseaux de communication et de bus de terrain nécessitant une intégrité de signal élevée
Deskundigenraad ZMS
Le blindage devient nécessaire dès que la fiabilité d’un signal de commande ou de mesure prime sur la simple continuité électrique — un défaut d’EMI peut provoquer des erreurs de lecture ou des dysfonctionnements difficiles à diagnostiquer, alors qu’un défaut purement mécanique se voit immédiatement. De câble SY est recommandé pour les liaisons de commande et de signal en environnement industriel standard ; pour les réseaux de communication type bus RS-485, de RS-485-kabel est spécifiquement adapté à la transmission de données sur de longues distances sans perte d’intégrité du signal.
Gepantserde laagspanningskabel
De câble basse tension armé intègre une metalen pantser entre l’isolation et la gaine extérieure, destinée à absorber les contraintes mécaniques que le câble ne pourrait supporter seul. Cette armure peut être réalisée en staaldraden (SWA), in stalen strip (STA), ou en armure aluminium (AWA, ATA), selon la conception retenue et le niveau de protection requis par le projet.
Contrairement au blindage (qui protège le signal), l’armure protège le câble lui-même : elle résiste à l’écrasement, tot schokken, à la pénétration de rongeurs ou d’objets pointus, et permet une pose directe en tranchée sans conduit de protection supplémentaire.
Ce type de câble est privilégié dans :
- Les réseaux enterrés et les liaisons en pose directe sans fourreau
- Les environnements industriels exposés aux chocs mécaniques (fabrieken, sites de production)
- Les installations extérieures soumises à des risques de creusement accidentel ou d’agression externe
Deskundigenraad ZMS
L’armure se justifie dès que le câble est exposé à un risque mécanique que la gaine seule ne peut absorber — pose en tranchée sans fourreau, cheminement extérieur non protégé, environnement industriel à fort trafic. Lorsque l’installation est protégée (leiding, kabel lade, intérieur de bâtiment), un câble non armé suffit et simplifie la mise en œuvre. De SWA-kabel (armure fils d’acier, isolation XLPE ou PVC) constitue la référence pour la pose enterrée basse tension, voldoet aan de volgens de IEC-norm 60502-1.
Flexibele laagspanningskabel
De flexibele laagspanningskabel se distingue principalement par la structure de son conducteur. Contrairement aux conducteurs rigides constitués d’une âme massive ou faiblement toronnée, il utilise de nombreux brins fins (klas 5 volgens IEC 60228), ce qui lui apporte une meilleure souplesse de manipulation.
Cette conception facilite le passage dans les conduits, les coffrets et les armoires électriques, notamment lorsque l’installation nécessite des changements de direction fréquents ou un raccordement dans un espace limité.
La flexibilité du conducteur est indépendante du choix de l’isolation : un câble flexible peut être associé à différentes technologies d’isolation (PVC, EPR, XLPE, enz.) selon les exigences thermiques, mécaniques ou environnementales de l’application.
Ce type de câble est adapté à :
- Le câblage interne des tableaux et armoires électriques
- Le raccordement d’appareils nécessitant un déplacement ou un ajustement lors de l’installation
- Les cheminements avec rayons de courbure réduits ou changements de direction fréquents
Deskundigenraad ZMS
Le conducteur flexible se justifie dès que l’installation exige une manipulation lors de la pose ou de la maintenance — passage en conduit étroit, raccordement dans un espace restreint, ajustement fréquent du tracé. De kabel H07V-K (flexibele geleider, isolatie PVC) couvre le câblage interne standard des tableaux basse tension.
Stijve laagspanningskabel
De stijve laagspanningskabel utilise un conducteur massif ou faiblement toronné (klas 1 of klasse 2 volgens IEC 60228), destiné aux installations où le tracé, une fois posé, n’est plus appelé à évoluer.
Cette structure assure une excellente stabilité mécanique dans les installations fixes et favorise la fiabilité du réseau sur le long terme : le conducteur conserve sa géométrie et sa position initiale, permettant une organisation claire des circuits et un fonctionnement durable des installations basse tension à tracé permanent.
Ce type de câble est privilégié pour :
- Les réseaux de distribution basse tension à tracé permanent
- Le câblage fixe des bâtiments résidentiels et tertiaires (taferelen, genomen, verlichting)
- Les installations où les conducteurs ne seront plus déplacés après la pose
Deskundigenraad ZMS
Le conducteur rigide convient particulièrement aux installations dont le cheminement est défini une fois pour toutes. De câble H07V-U (conducteur rigide, isolatie PVC) est couramment utilisé pour le câblage fixe basse tension ; pour les liaisons de puissance nécessitant une isolation XLPE et une meilleure tenue thermique, le câble N2XY constitue une solution adaptée.
Laagspanningskabels per geleidermateriaal
Koperen laagspanningskabel
De koperen laagspanningskabel bestaat uit koperen geleiders, het aanbieden van een hoge geleidbaarheid (omgeving 58 MS/m) en stabiel elektrisch gedrag in laagspanningsnetwerken.
Dit type koperen laagspanningskabel is bijzonder geschikt voor installaties die precisie bij het doseren en één compactheid van de bekabeling : à courant équivalent, la section de conducteur requise est plus faible qu’en aluminium, facilitant l’intégration dans les tableaux, conduits et espaces restreints.
Afhankelijk van het kabelontwerp, koperen laagspanningskabels kunnen in verschillende versies worden gemaakt stijf of flexibel, met verschillende isolatieconfiguraties, mechanische bescherming of afscherming, om aan de functionele eisen van het project te voldoen.
Ce type de conducteur est privilégié pour :
- Les installations résidentielles et tertiaires (taferelen, genomen, verlichting)
- Les installations comportant de nombreux points de raccordement, où la faible résistance de contact du cuivre limite l’échauffement aux connexions
- Les circuits nécessitant une fiabilité de connexion à long terme (bornes, connectoren)
Deskundigenraad ZMS
Le câble basse tension en cuivre est recommandé lorsque la compacité de câblage et la stabilité du comportement électrique constituent des critères déterminants du projet — notamment dans les installations où l’espace de passage est limité. De kabel H07V-K (conducteur cuivre souple, isolatie PVC) couvre le câblage interne standard des tableaux et installations basse tension.
Aluminium laagspanningskabel
De aluminium geleider offre une conductivité électrique inférieure à celle du cuivre (omgeving 61 % à section égale), mais un poids réduit d’environ 50 % pour une même capacité de transport de courant, ainsi qu’un coût matière généralement plus avantageux.
Ce gain de poids devient déterminant sur les grandes longueurs ou les sections importantes, où le poids du câble cuivre équivalent compliquerait le tirage, le levage ou la pose en aérien.
Ce type de conducteur est privilégié pour :
- Les réseaux aériens de distribution (câbles ABC — Aérien Basse tension)
- Les liaisons de forte section sur de longues distances
- Les installations où la réduction de poids facilite le transport et la pose
Deskundigenraad ZMS
L’aluminium se justifie sur les grandes longueurs ou fortes sections, où le gain de poids et de coût compense la section plus importante nécessaire par rapport au cuivre. Bij ZMS Kabel, la gamme de câbles aériens ABC illustre cet usage pour la distribution basse tension en réseau extérieur.
Ondergrondse laagspanningskabel
De câble basse tension destiné à la pose souterraine nécessite une protection mécanique renforcée contre l’écrasement, la pénétration et les agressions liées à l’environnement du sol (permanente vochtigheid, mouvements de terrain, risque de creusement accidentel). Il combine généralement une isolation XLPE ou PVC avec une metalen pantser intégrée.
Cette construction permet une pose directe en tranchée, sans nécessiter de fourreau de protection supplémentaire, tout en garantissant une étanchéité longue durée face à l’humidité constante du sol.
Ce type de câble est indispensable pour :
- Les réseaux de distribution basse tension enterrés
- Les liaisons entre bâtiments ou entre poste de transformation et tableau général
- Les installations extérieures où la pose aérienne n’est pas envisageable
Deskundigenraad ZMS
Le câble basse tension souterrain est recommandé pour les projets nécessitant une protection durable du réseau et une réduction des interventions de maintenance, vooral wanneer de lijnen bedoeld zijn om over lange afstanden te worden begraven. La pose souterraine exige systématiquement une armure métallique, faute de quoi le câble reste vulnérable aux agressions mécaniques du sol, même en présence d’un fourreau. De SWA-kabel (armure fils d’acier, isolation XLPE ou PVC, conforme IEC 60502-1) constitue la référence pour ce type d’installation.
Laagspanningskabels volgens normen
In elektrische laagspanningsprojecten, de keuze van normatief kader vormt een beslissend element bij het waarborgen van de naleving van de regelgeving, aanvaarding van de uitrusting en technische consistentie van de installatie.
DE laagspanningskabels ZMS-kabel zijn ontworpen op basis van internationaal erkende normen, terwijl aanpassing aan de specifieke vereisten van elk project mogelijk is.
Laagspanningskabels volgens IEC-norm
DE laagspanningskabels die voldoen aan de IEC-normen zijn ontworpen om te voldoen aan de internationale elektrische veiligheidseisen, prestaties en technische consistentie.
IEC-conformiteit zorgt ervoor dat de laagspanningskabel voldoet aan geharmoniseerde constructiecriteria, testen en gedrag tijdens het gebruik, het vergemakkelijken van de integratie ervan in projecten met een internationale of multi-regelgevende reikwijdte.
Deskundigenraad ZMS
Voor projecten waarbij meerdere geografische gebieden betrokken zijn of technische specificaties van internationale oorsprong, de keuze van A IEC-laagspanningskabel helpt de compatibiliteit van de regelgeving te garanderen en technische validatieprocedures te vereenvoudigen.
Laagspanningskabels volgens aanvullende normen
Sommige projecten vereisen afstemming met nationale of regionale benchmarks, zoals NF of IN, aanvulling op of aanpassing van IEC-normen.
Laagspanningskabels ontworpen volgens deze normen maken het mogelijk om te voldoen aan specifieke eisen die door de klant zijn gedefinieerd, technische of controle-instanties, met behoud van de algehele technische consistentie.
Deskundigenraad ZMS
Wanneer het project een bepaalde normatieve referentie oplegt, ZMS Cable ondersteunt de definitie en aanpassing van laagspanningskabels om de verwachte naleving te garanderen, met behoud van een technisch coherente oplossing die compatibel is met de besturingsomgeving.
Normatieve aanpak ZMS Kabel
ZMS Kabel ontwikkelt laagspanningskabels die voldoen aan de IEC-normen en ondersteunt haar klanten bij de aanpassing daaraan lokale of projectspecifieke standaarden, afhankelijk van contractuele vereisten, regelgevend en operationeel.
Veelgestelde vragen - Veelgestelde vragen
1. Welk type laagspanningskabel wordt aanbevolen voor een residentiële installatie ?
Voor residentiële installaties, ZMS KABEL adviseert En laagspanningskabel met PVC- of XLPE-isolatie. Deze kabels bieden uitstekende thermische en mechanische weerstand tegen betaalbare kosten. Kabels met een nominale spanning van 0,6/1kV zijn uitstekend geschikt voor dit soort installaties.
2. Zijn laagspanningskabels geschikt voor installatie buitenshuis ?
Oui, enkele laagspanningskabels, zoals die met stalen of aluminium pantsering, zijn speciaal ontworpen voor buiten- of ondergrondse installaties. Deze kabels bieden een versterkte bescherming tegen mechanische risico's en kunnen onder moeilijke omstandigheden worden gebruikt.
3. Hoe lang gaat een laagspanningskabel mee? ?
In het algemeen, En hoogwaardige laagspanningskabel zoals die van ZMS CABLE heeft een geschatte levensduur tussen 20 enz 40 ans, afhankelijk van installatieomstandigheden en onderhoud. Onze kabels zijn ontworpen om zware omstandigheden te weerstaan en gaan lang mee.
4. Kan ik mijn laagspanningskabels op maat maken bij ZMS? ?
Deskundig advies : Oui, ZMS KABEL aanbiedingen volledig aanpasbare laagspanningskabels om aan uw specifieke behoeften te voldoen, of het nu gaat om het type bestuurder, isolatie of bepantsering. Wij kunnen oplossingen creëren die aangepast zijn aan elk project.
