- Na2xy -Kabel – câble rigide en aluminium, Isoliertes XLPE, Gaine PVC, Spannungsnominale 0,6/1 KV.
- Excellente conductivité électrique et performance stable pour réseaux basse tension.
- Isolation XLPE résistante à la chaleur, aux contraintes mécaniques et aux environnements difficiles.
- Gaine PVC robuste offrant une bonne protection contre l’humidité et les produits chimiques.
- Installation facile dans les réseaux industriels, résidentiels et infrastructures publiques.
- Solution économique par rapport aux câbles en cuivre, tout en garantissant la sécurité.
- Conforme aux normes internationales, adapté aux projets en Europe, Afrique et marchés francophones.
- Longue durée de vie et fiabilité éprouvée, idéale pour les projets d’électricité à grande échelle.
Produktbeschreibung
Le câble NA2XY est un câble de distribution électrique basse tension (0,6/1 KV) doté d’un conducteur en aluminium rigide, d’une isolation XLPE et d’une gaine en PVC résistante. Grâce à sa conception robuste, il offre une excellente fiabilité et une longue durée de vie dans les installations industrielles, résidentielles et infrastructures publiques. NA2XY cables power distribution cables are a lightweight alternatives to N2XY cables thanks to their aluminium conductors, ce qui en fait une solution économique et performante pour les projets d’électricité de grande envergure. Conforme aux normes internationales, le câble NA2XY est particulièrement apprécié sur les marchés européens et africains francophones pour sa sécurité, sa facilité d’installation et son excellent rapport qualité-prix.

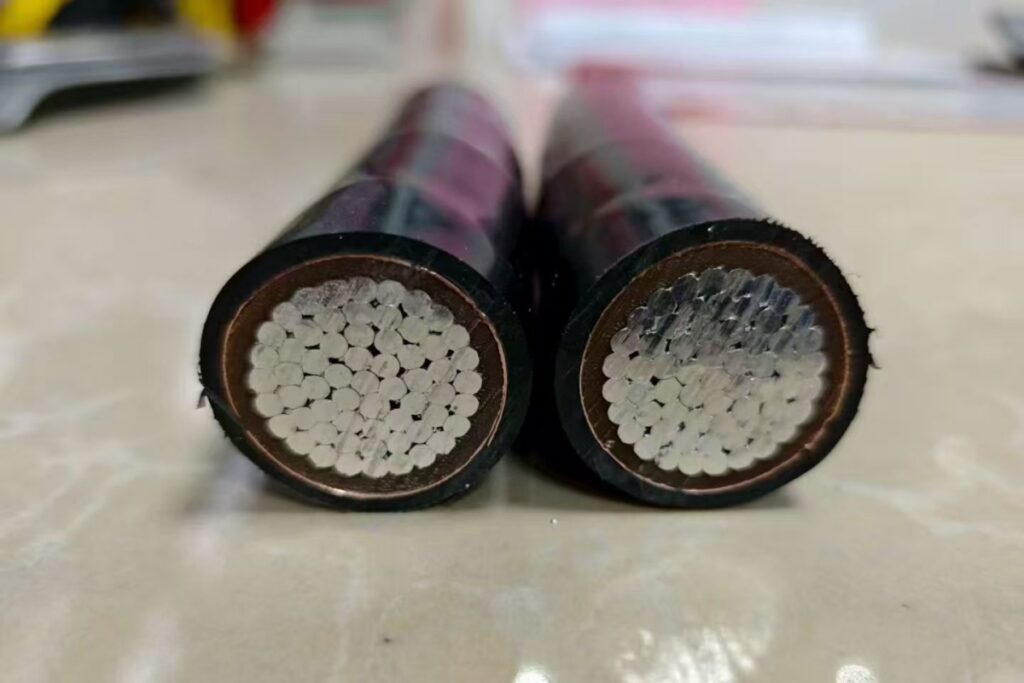

Construction du câble NA2XY
| NA2XY 0.6/1kV | NA2XY 1.8/3kV | |
| Spannungsnominale | 0,6/1 (1,2) kv und / 0,9/1,8 kV DC | 1,8/3 (3,6) kv und / 2,7/5,4 kV DC |
| Normen | IEC 60502-1, VDE 0276-603 | IEC 60502-1 |
| Treiber | Aluminium câblé, Klasse 2 (Klasse 1 sur demande) | Aluminium câblé, Klasse 2 compacté |
| Isolierung | Xlpe (Polyéthylène Réticulé) | Xlpe (Polyéthylène Réticulé) |
| Außenscheide | PVC (Anpassbare Farbe) | PVC |
Applications du câble NA2XY
Le câble NA2XY est principalement utilisé dans les domaines suivants :
- Alimentation des bâtiments résidentiels et commerciaux
- Réseaux d’éclairage public et infrastructures urbaines
- Installations industrielles et sites de production
- Postes de distribution et réseaux électriques basse tension
- Pose souterraine en tranchée ou en conduits
- Pose en extérieur, en plein air ou dans l’eau
Standard
HD 603 S1, IEC 60502-1, VDE 0276-603
Paramètres du câble NA2XY
| Merkmale | NA2XY 0.6/1kV | NA2XY 1.8/3kV |
| Température de service | -35° C bis +70 ° C (installé fixe) | Jusqu’à +90°C en service, +250°C en court-circuit |
| Minenkrümmungsradius. | 12–15 × Ø extérieur (selon le nombre de conducteurs) | 15 × Ø extérieur |
| Typische Anwendungen | Niedrigspannungsverteilungsnetzwerke, bâtiments, öffentliche Infrastruktur | Réseaux électriques nécessitant une tension plus élevée, applications industrielles exigeantes |
| Avantages clés | Licht, économique, adapté aux installations courantes | Résistance thermique et électrique renforcée, capacité de charge plus élevée |
Données techniques du câble NA2XY
NA2XY 0.6/1kV
| Anzahl der Fahrer | Abschnitt nominale (mm²) | Épaisseur nominale de l’isolation (mm) | Épaisseur nominale de la gaine (mm) | Diamètre extérieur nominal (mm) | Poids nominal (Kg/km) | |
| Conducteur de phase | Conducteur de terre | |||||
| 1 | 95 | – | 1.1 | 1.5 | 16.1 | 390 |
| 1 | 120 | – | 1.2 | 1.5 | 17.7 | 465 |
| 1 | 150 | – | 1.4 | 1.6 | 20.3 | 580 |
| 1 | 185 | – | 1.6 | 1.6 | 21.6 | 715 |
| 1 | 240 | – | 1.7 | 1.7 | 24.4 | 905 |
| 1 | 300 | – | 1.8 | 1.8 | 27.2 | 1120 |
| 1 | 400 | – | 2 | 1.9 | 30.3 | 1440 |
| 1 | 500 | – | 2.2 | 2 | 33.9 | 1770 |
| 1 | 630 | – | 2.4 | 2.2 | 38.6 | 2180 |
| 3 | 70 | 35 | 1.1 | 1.9 | 25.9 | 1450 |
| 3 | 95 | 50 | 1.1 | 20 | 29.2 | 1910 |
| 3 | 120 | 70 | 1.2 | 2.1 | 32.4 | 2410 |
| 3 | 150 | 70 | 1.4 | 2.3 | 35.5 | 3535 |
| 3 | 185 | 95 | 1.6 | 2.4 | 39.5 | 3810 |
| 3 | 240 | 120 | 1.7 | 2.6 | 44.6 | 4880 |
| 3 | 300 | 150 | 1.8 | 2.8 | 49.5 | 5610 |
| 4 | 16 | 16 | 0.9 | 1.8 | 20.4 | 675 |
| 4 | 25 | 16 | 0.9 | 1.8 | 22.4 | 910 |
| 4 | 35 | 16 | 0.9 | 1.8 | 26 | 1120 |
| 4 | 50 | 25 | 1 | 1.9 | 28.7 | 1475 |
| 4 | 70 | 35 | 1.1 | 2 | 30.7 | 1985 |
| 4 | 95 | 50 | 1.1 | 2.1 | 32.7 | 2580 |
| 4 | 120 | 70 | 1.2 | 2.3 | 36.8 | 3175 |
| 4 | 150 | 70 | 1.4 | 2.4 | 41.3 | 4035 |
| 4 | 185 | 95 | 1.6 | 2.6 | 46.3 | 4945 |
| 4 | 240 | 120 | 1.7 | 2.8 | 52.1 | 6425 |
| 4 | 300 | 150 | 1.8 | 3 | 57.7 | 7910 |
NA2XY 1.8/3kV
| Anzahl der Fahrer | Nominalabschnitt (mm²) | Diamètre extérieur nominal (mm) | Poids nominal (Kg/km) |
| 1 | 16 | 10.9 | 140 |
| 1 | 25 | 12 | 180 |
| 1 | 35 | 13.1 | 215 |
| 1 | 50 | 14.4 | 265 |
| 1 | 70 | 16.2 | 350 |
| 1 | 95 | 17.7 | 430 |
| 1 | 120 | 19.3 | 530 |
| 1 | 150 | 21.5 | 635 |
| 1 | 185 | 22.6 | 750 |
| 1 | 240 | 25.2 | 935 |
| 1 | 300 | 27.5 | 1125 |
| 1 | 400 | 30.4 | 1410 |
| 1 | 500 | 34.3 | 1775 |
| 1 | 630 | 38.4 | 2280 |
| 1 | 800 | 43.8 | 2945 |
| 1 | 1000 | 50.7 | 3710 |
| Nominalabschnitt (mm²) | Résistance continue maximale du conducteur à 20°C (Ω/km) | Résistance alternative maximale du conducteur à 50 Hz (Ω/km) | Intensité nominale (A) | ||
| Pose en terre | Pose en conduit | Pose à l’air libre | |||
| 16 | 1.91 | 2.435 | 102 | 74 | 85 |
| 25 | 1.2 | 1.53 | 131 | 96 | 112 |
| 35 | 0.868 | 1.107 | 157 | 115 | 137 |
| 50 | 0.641 | 0.817 | 185 | 137 | 166 |
| 70 | 0.443 | 0.565 | 227 | 170 | 210 |
| 95 | 0.32 | 0.408 | 271 | 205 | 257 |
| 120 | 0.253 | 0.323 | 309 | 236 | 300 |
| 150 | 0.206 | 0.263 | 346 | 267 | 343 |
| 185 | 0.164 | 0.209 | 393 | 306 | 398 |
| 240 | 0.125 | 0.159 | 456 | 361 | 475 |
| 300 | 0.1 | 0.128 | 516 | 414 | 551 |
| 400 | 0.0778 | 0.099 | 590 | 478 | 648 |
| 500 | 0.0605 | 0.077 | 673 | 557 | 763 |
| 630 | 0.469 | 0.06 | 765 | 645 | 892 |
| 800 | 0.0367 | 0.047 | 863 | 740 | 1039 |
| 1000 | 0.0291 | 0.037 | 961 | 845 | 1200 |
Bemerkt :
Conditions de pose en formation en trèfle :
Résistivité thermique du sol : 120°C·cm/Watt
Profondeur d’enfouissement : 0,5 M
Température du sol : 15° C
Raumtemperatur : 25° C
Fréquence : 50 Hz
Avantages du câble NA2XY
Le câble NA2XY présente plusieurs avantages qui en font un choix privilégié pour les projets de distribution électrique :
- Wirtschaft : plus léger et moins coûteux que les câbles en cuivre, grâce à ses conducteurs en aluminium.
- Polyvalence d’installation : adapté aux poses en bâtiment, en extérieur, en tranchée ou en eau.
- Nachhaltigkeit : isolation XLPE résistante à la chaleur et gaine PVC offrant une bonne protection mécanique et chimique.
- Conformité internationale : répond aux normes IEC 60502-1 et directives européennes en matière de sécurité et d’environnement.
- Zuverlässigkeit : assure une transmission électrique stable et sécurisée sur le long terme, avec une durée de vie prolongée.
