ADSS -Kabel
Das ADSSTED -Kabel besteht aus optischen Fasern, die von einem dielektrischen Material umgeben sind (Nichtdirigent), Dadurch entfällt die Notwendigkeit von Metallleitern oder Widerstandselementen wie Stahldrähten.
Das dielektrische Material sorgt außerdem für eine Isolierung, um optische Fasern vor elektrischen Störungen zu schützen. Das Kabel kann somit direkt an Masten oder Türmen aufgehängt werden, Dadurch können die Kosten und die Komplexität der Installation im Vergleich zu anderen Arten von Glasfaserkabeln reduziert werden.
ZMS ADSS-Kabel hat eine einzigartige Konstruktion, gute Isolierung, hohe Temperaturbeständigkeit und hohe Zugfestigkeit. Sie arbeiten zuverlässig und hervorragend in ihren Anwendungen.
Beschreibung von ZMS ADSS
Der vollständige Name des ADSS-Kabels lautet „All Dielectric Self Supporting Cable“., das auch als nichtmetallisches, volldielektrisches, selbsttragendes Glasfaserkabel bezeichnet wird.
Aufgrund seiner Vorteile einer großen Anzahl von Glasfaserkernen wird es häufig in Energiekommunikationssystemen eingesetzt, leicht, kein Metall (All-Medium), und kann mit Stromleitungen und Masten aufgebaut werden, grundsätzlich ohne Stromausfall Bau.
Das Kabel ist ein Glasfaserverbundkabel, das durch Aufwickeln des Faserbündels um die zentrale Verstärkung hergestellt wird, und dann durch Isolierung geschützt, Abdichtung, Verstärkung, Ummantelung, und andere Schutzmaßnahmen.
Das ZMS ADSS-Glasfaserkabel weist die Eigenschaften eines Volldielektrikums auf, metallfrei, nicht leitend, kleiner Kabeldurchmesser, hohe Zugfestigkeit, niedriger linearer Ausdehnungskoeffizient, große Temperaturanpassungsfähigkeit, usw.
Anzeigen - Struktur und Tube Central

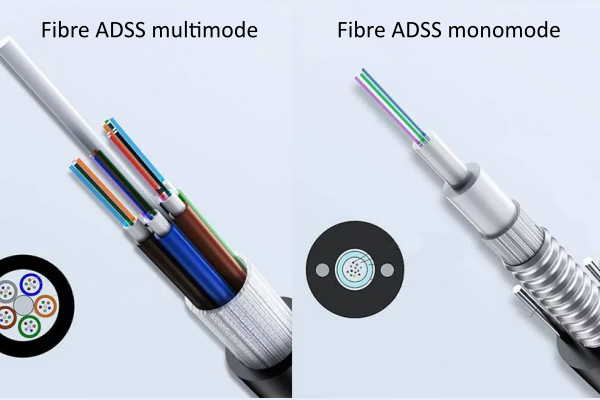

Die Kernrohrstruktur eines ADSS-Glasfaserkabels besteht normalerweise aus einem Material wie Kunststoff oder Glas, und dient dem Schutz optischer Fasern vor mechanischer und umweltbedingter Beschädigung.
Struktur：Das Zentralrohr besteht in der Regel aus einem oder mehreren Einzelrohren, Jedes enthält eine bestimmte Anzahl optischer Fasern. Außerdem ist er in der Regel von Widerstandselementen umgeben, wie Aramidgarne oder Glasfasern, um zusätzlichen mechanischen Schutz zu bieten und die Form des Kabels beizubehalten.
Merkmale :Dieser Typ ermöglicht die Erzielung größerer Faserlängen. Es eignet sich am besten für groß angelegte Anwendungen.
| parametrisch | Außendurchmesser des optischen Faserkabels(mm) | Gewicht(Kg/km) | Oberfläche des Querschnitts des optischen Faserkabels(mm²) | Traktionswiderstand(KN) | Dilationskoeffizient(1/℃) |
|---|---|---|---|---|---|
| F4 | 11.6 | 109.9 | 105.68 | 9 | 9.32 |
| F6 | 12 | 116.8 | 112.7 | 16.2 | 5.28 |
| F9 | 12.3 | 122 | 117.9 | 21.6 | 3.78 |
| F11 | 12.5 | 127.1 | 123.01 | 27 | 2.8 |
| F13 | 12.8 | 132.2 | 128.19 | 32.4 | 2.12 |
Anzeigen - Struktur in Toron
Bei der verseilten Struktur handelt es sich um einen Kabeltyp, der eine sichere und schützende Umgebung für optische Fasern bietet und dazu beiträgt, die langfristige Zuverlässigkeit und Leistung des Kabels sicherzustellen, Darüber hinaus sorgen sie für bessere mechanische Eigenschaften des Kabels.
Struktur：In einem verdrillten Strukturkabel, Lichtwellenleiter sind in einer Bündelader aus einem Material wie Kunststoff angeordnet. Diese losen Rohre werden dann von einer Schicht aus Widerstandselementen umgeben，um den mechanischen Schutz der Fasern zu gewährleisten. Die Widerstandselemente sind mit einer UV-beständigen Beschichtung versehen, um sie vor Umweltschäden zu schützen.
Merkmale: Dieser Typ ermöglicht die Erzielung größerer Faserlängen. Es eignet sich am besten für groß angelegte Anwendungen.
| Außendurchmesser (mm) | Arbeitsspannung (KN) | Gewicht(Kg/km) | Bruchlänge (KN) | Module d'élasticité CSA(KN/mm²) |
|---|---|---|---|---|
| 12.5 | 1.5 | 125 | 10 | 7.6 |
| 13.0 | 2.25 | 132 | 15 | 8.3 |
| 13.3 | 3.0 | 137 | 20 | 9.45 |
| 13.6 | 3.36 | 145 | 24 | 10.8 |
| 14.5 | 5.4 | 164 | 36 | 13.6 |
So installieren Sie ein ADSS-Kabel ?
Die Installation eines ADSS-Kabels erfolgt in mehreren Schritten, vor allem Planung, Vorbereitung und Durchführung der Installation. Hier ist ein Blick auf den Prozess :
Planung : Dabei wird der Kabelverlauf festgelegt, mögliche Hindernisse und Gefahren erkennen, und beurteilen Sie den Zustand von Strommasten und anderen Bauwerken.
Vorbereitung : Dazu gehört die Einholung aller Genehmigungen, notwendige Ausrüstung und Werkzeuge, sowie die Schulung des Personals, das an der Installation beteiligt sein wird. Auch die Masten müssen vorbereitet werden, indem sie gereinigt und auf Beschädigungen überprüft werden..
Toronnage : In diesem Schritt wird das Kabel für die Installation vorbereitet. Die Fasern werden in ein zentrales Rohr gelegt und mit einer Schutzschicht überzogen. Bad, Das Kabel ist zu einem einzigen Bündel mit mehreren Fasern im Inneren verseilt.
Hardware-Installation : In diesem Schritt werden die Geräte an den Strommasten befestigt. Dazu gehört auch die Installation von Stützen, Zangen und andere Geräte, um das Kabel zu befestigen.
Kabelführung : In diesem Schritt wird das Kabel durch die Halterungen und Klemmen gezogen und an den Pylonen befestigt. Das Kabel wird gespannt und mit Spezialgeräten befestigt.
Prüfung und Inbetriebnahme : Sobald das Kabel installiert ist, Es muss auf etwaige Mängel oder Beschädigungen geprüft werden. In diesem Schritt werden verschiedene Tests durchgeführt, um sicherzustellen, dass das Kabel ordnungsgemäß funktioniert und die Daten korrekt überträgt.
Es ist wichtig zu beachten, dass die Installation von ADSS-Glasfaserkabeln von Fachleuten und unter Einhaltung aller Sicherheitsmaßnahmen durchgeführt werden muss. Das ist technische Arbeit, was auch spezielle Werkzeuge und Geräte erfordert, und eine angemessene Ausbildung ist unerlässlich.
