IEC кабел 60502
Тухайлах ялгац гишүүн IEC стандартын дагуу 60502 хамаарах шаардлагыг тодорхойлдог шахмал тусгаарлагч цахилгаан кабель болон хуваагддаг Би 60502-1 ба IEC 60502-2, нэрлэсэн хүчдэлийн хувьд 1 Кв 30 ган ооб.
Энэ нь мөн зааж өгдөг нийцтэй хэрэгслүүд мөн ус үл нэвтрэх шинж чанарыг бий болгодог, шингээгч тууз эсвэл тусгай нунтаг хэрэглэх гэх мэт, суулгацын төрлөөс хамаарна.
Эдгээр IEC кабель 60502 үйлдвэрлэсэн ZMS CABLE, захиалгаар хийгдсэн хувилбаруудаар авах боломжтой, цахилгаан түгээхэд ашиглаж болно, хяналтын хэлхээ ба туслах хэлхээ, найдвартай, бат бөх чанарыг хангахын зэрэгцээ.
IEC стандартын ангилал 60502
| Стандартын нэг хэсэг | Хүчдэлийн түвшин | Аварга шалгаруулах тэмцээн |
| Би 60502-1 | ≤k_ Х Хуудал 1 ган ооб (0,6/1 ган ооб) | Түгээлтийн суурийн хурцадмал байдал / аж үйлдвэрийн цахилгаан хангамж |
| Би 60502-2 | 1 кВ - 30 ган ооб | Дунд хүчдэлийн хуваарилалт / цахилгаан сүлжээ |

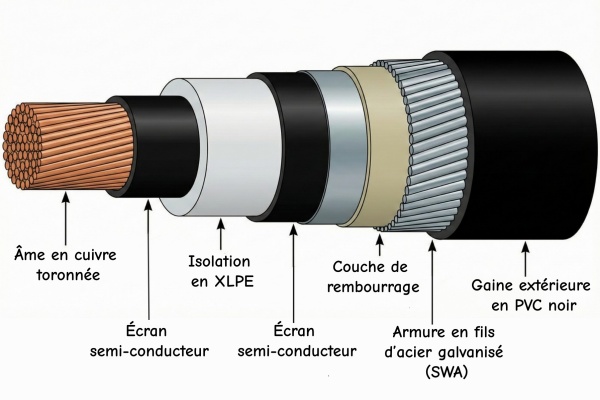

IEC кабелийн бүтэц 60502
-ийн бүтэц IEC кабель 60502 бага ба дунд хүчдэл нь ялгаатай, хүчдэлийн түвшний тодорхой шаардлагын улмаас, ялангуяа цахилгаан талбайн хяналт, аюулгүй байдлын хувьд.
Ердийн бүтэц - IEC кабель 60502-1 ( 0,6/1 ган ооб )
| Элемент | Тайлбар Техник |
| Жолооч | IEC стандартад нийцсэн зэс эсвэл хөнгөн цагаан 60228 - Анги 1 эсвэл Анги 2 ; Анги 5 тусгай хэрэглээний хүсэлтээр боломжтой |
| Тусгаарлалт | Татах PSV, XLPE эсвэл EPR, дулааны болон байгаль орчны шаардлагын дагуу |
| Давхаргыг дүүргэх | Кабелийн геометрийг тогтворжуулж, механик бат бөх чанарыг сайжруулна |
| Механик хамгаалалт (сонголттой) | Ган утас хуяг (Сааж хусах), металл тууз (Давсан) эсвэл түүнтэй адилтгах |
| Дотоод бүрээс (хуягтай бол) | Термопластик эсвэл эластомер бүрээс нь дотоод хамгаалалтыг хангадаг |
| Гадаа бүрээс | Татах PSV, ЭСВЭЛ би LSZH, Хэт ягаан туяанд тэсвэртэй, чийгшил, химийн бодисуудад |
| Ердийн хэрэглээ | Түгээлтийн суурийн хурцадмал байдал, аж үйлдвэрийн цахилгаан хангамж, хяналтын хэлхээ ба туслах хэлхээ |

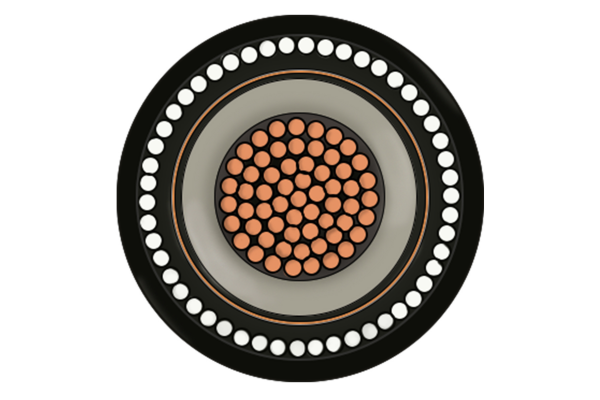

Ердийн бүтэц - IEC кабель 60502-2 ( 3 Кв 30 ган ооб )
| Элемент | Тайлбар Техник |
| Жолооч | IEC стандартад нийцсэн зэс эсвэл хөнгөн цагаан 60228 - ерөнхийдөө анги 2 эсвэл нягтруулсан дамжуулагч |
| Дотоод хагас дамжуулагч давхарга | Цахилгаан талбайн нэгэн төрлийн тархалтыг хангадаг шахмал давхарга |
| Тусгаарлалт | Xle, EPR эсвэл HEPR, дунд хүчдэлийн цахилгааны хязгаарлалтад тохирсон |
| Гадаад хагас дамжуулагч давхарга | Хээрийн хяналт, газардуулга хийхэд хялбар шахмал эсвэл хальслах давхарга |
| Металл дэлгэц | Зэс тууз ба/эсвэл төвлөрсөн зэс утас, цахилгааны тасралтгүй байдал, аюулгүй байдлыг хангах |
| Уртааш ус үл нэвтрэх | Хавдартай тууз ба/эсвэл шингээгч нунтаг, ус тархахаас урьдчилан сэргийлэх |
| Механик хамгаалалт (сонголттой) | Ган утас хуяг, металл тууз эсвэл түүнтэй адилтгах хуяг |
| Дотоод бүрээс (хуягтай бол) | Кабелийн байгууламжийн дотоод хамгаалалт |
| Гадаа бүрээс | Татах PSV, ЭСВЭЛ би LSZH, суурилуулах нөхцлөөс хамаарна |
| Ердийн хэрэглээ | Дунд хүчдэлийн хуваарилалт, аж үйлдвэрийн сүлжээ, цахилгаан дэд станц, эрчим хүчний дэд бүтэц |
IEC кабель 60502 -оор / -өөр дунд хүчаал, стандартад нийцсэн Би 60502-2, цахилгаан талбар болон газардуулгын хяналтыг хангах хагас дамжуулагч давхаргууд, түүнчлэн металл бамбай агуулсан..
IEC кабелийн техникийн үзүүлэлтүүд 60502
| Техникийн шинж чанар | Үнэлэх / Тодорхойлолт / төрөл анги |
| Холбогдох стандарт | Би 60502-1 (0,6/1 ган ооб) & Би 60502-2 (3 кВ - 30 ган ооб) |
| Нэрлэсэн хүчдэл | 0,6/1 ган ооб (BT) ; 3 Кв 30 ган ооб (MT) |
| Жолооч | IEC-ийн дагуу зэс эсвэл хөнгөн цагаан 60228 (Анги 1, 2 эсвэл 5 дизайны дагуу) |
| Үйл ажиллагааны дээд температур | +70 ° c (Татах PSV) ; +90 ° c (Xle / Тусгах / HEPR) |
| Хамгийн их богино хэлхээний температур | +160 ° c (Татах PSV) ; +250 ° c (Xle / Тусгах) - хамгийн их хугацаа. 5 s |
| Суурилуулалтын хамгийн бага температур | Ерөнхийдөө ≥ -5 ° c (Татах PSV) ; хүртэл -15 тусгай бүрээсийн хувьд °C |
| Минут муруйлтын радиус | Зэвсэггүй : Төгс 12 × кабель Ø ; Зэвсэглэсэн : Төгс 15 × кабель Ø |
| Механик эсэргүүцэл | Бүтэцээс хамаарна (SWA хуяг байгаа эсэх / Давсан) |
| Уртааш ус үл нэвтрэх | Хавдар болон/эсвэл шингээгч нунтаг хэлбэрээр авах боломжтой (нэмэлт LV, MT дахь гүйдэл) |
| Суулгацын төрөл | Тогтмол позе : суваг дээр, кабелийн тавиурууд, оршуулсан, бетон эсвэл задгай агаар |
| Байгаль орчинд нийцтэй байдал | Чийглэг эсэргүүцэл, Бүрээсийн материалаас хамааран хэт ягаан туяа, химийн бодисууд |
| Ердийн амьдралын хугацаа | Төгс 30 үйл ажиллагааны хэвийн нөхцөлд жил |
| Үйлдвэрлэл | Стандарт эсвэл захиалгат кабель, үйлдвэрлэсэн ZMS CABLE |
Тодорхой үзүүлэлтүүд нь хэсэг бүрээс хамаарч өөр өөр байж болно, дамжуулагч материал ба кабелийн бүтэц.
IEC кабель 60502 ZMS кабель дээрээс авах боломжтой
IEC кабель 60502-1
| Дамжуулагчийн тоо ба нэрлэсэн хэсэг (Nb × мм²) | Тусгаарлагчийн нэрлэсэн зузаан (mm) | Гаднах диаметр - зэс (mm) | Жин - зэс (Кг / км) | Гаднах диаметр - хөнгөн цагаан (mm) | Жин - хөнгөн цагаан (Кг / км) | DC эсэргүүцэл хамгийн их 20 °C - зэс (Ω / км) | DC эсэргүүцэл хамгийн их 20 °C - хөнгөн цагаан (Ω / км) | Зөвшөөрөгдөх гүйдэл - газар руу зэс (Аг) | Зөвшөөрөгдөх гүйдэл - агаар дахь зэс (Аг) | Зөвшөөрөгдсөн гүйдэл - газар дээрх хөнгөн цагаан (Аг) | Зөвшөөрөгдөх гүйдэл - агаар дахь хөнгөн цагаан (Аг) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1×1.5 | 0.7 | 5.7 | 44 | – | – | 12.1 | – | 45 | 32 | – | – |
| 1×2.5 | 0.7 | 6.1 | 56 | 6.1 | 33 | 7.41 | 12.1 | 59 | 42 | 46 | 33 |
| 1×4 | 0.7 | 6.5 | 73 | 6.5 | 40 | 4.61 | 7.41 | 77 | 56 | 61 | 44 |
| 1×6 | 0.7 | 7 | 95 | 7 | 49 | 3.08 | 4.61 | 97 | 70 | 79 | 57 |
| 1×10 | 0.7 | 7.9 | 138 | 7.9 | 64 | 1.83 | 3.08 | 130 | 97 | 100 | 75 |
| 1×16 | 0.7 | 8.8 | 198 | 8.8 | 86 | 1.15 | 1.91 | 170 | 125 | 135 | 99 |
| 1×25 | 0.9 | 11 | 309 | 11 | 131 | 0.727 | 1.2 | 220 | 165 | 170 | 125 |
| 1×35 | 0.9 | 12 | 409 | 12 | 166 | 0.524 | 0.868 | 265 | 200 | 205 | 155 |
| 1×50 | 1 | 13.2 | 560 | 13.2 | 219 | 0.387 | 0.641 | 320 | 245 | 245 | 190 |
| 1×70 | 1.1 | 15.1 | 764 | 15.1 | 292 | 0.268 | 0.443 | 295 | 305 | 305 | 240 |
| 1×95 | 1.1 | 16.9 | 1016 | 16.9 | 379 | 0.193 | 0.32 | 475 | 375 | 370 | 290 |
| 1×120 | 1.2 | 18.5 | 1265 | 18.5 | 465 | 0.153 | 0.253 | 545 | 435 | 420 | 340 |
| 1×150 | 1.4 | 20.7 | 1579 | 20.7 | 580 | 0.124 | 0.206 | 610 | 500 | 475 | 390 |
| 1×185 | 1.6 | 22.8 | 1932 | 22.8 | 706 | 0.0991 | 0.164 | 695 | 580 | 540 | 450 |
| 1×240 | 1.7 | 25.6 | 2485 | 25.6 | 900 | 0.0754 | 0.125 | 810 | 685 | 630 | 535 |
| 1×300 | 1.8 | 28.2 | 3083 | 28.2 | 1106 | 0.0601 | 0.1 | 910 | 795 | 710 | 615 |
| 1×400 | 2 | 32.3 | 4082 | 32.3 | 1453 | 0.047 | 0.0778 | 1050 | 930 | 820 | 730 |
| 1×500 | 2.2 | 37.2 | 4951 | 37.2 | 1773 | 0.0366 | 0.0605 | 1190 | 1080 | 940 | 850 |
| 1×630 | 2.4 | 42.2 | 6457 | 42.2 | 2297 | 0.0283 | 0.0469 | 1350 | 1250 | 1080 | 1000 |
| 1×800 | 2.6 | 47.1 | 8190 | 47.1 | 2890 | 0.0221 | 0.0367 | 1520 | 1440 | 1220 | 1160 |
| 1×1000 | 2.8 | 52.2 | 10230 | 52.2 | 3584 | 0.0176 | 0.0291 | 1690 | 1630 | 1380 | 1330 |
| Дамжуулагчийн тоо ба нэрлэсэн хэсэг (Nb × мм²) | Тусгаарлагчийн нэрлэсэн зузаан (mm) | Ойролцоогоор гаднах диаметр - зэс (mm) | Ойролцоогоор жин - зэс (Кг / км) | Ойролцоогоор гаднах диаметр - хөнгөн цагаан (mm) | Ойролцоогоор жин - хөнгөн цагаан (Кг / км) | Хамгийн их DC эсэргүүцэл үед 20 °C - зэс (Ω / км) | Хамгийн их DC эсэргүүцэл үед 20 °C - хөнгөн цагаан (Ω / км) | Зөвлөмж болгож буй хүч чадал - зэсээс дэлхий рүү (Аг) | Санал болгож буй хүч чадал - задгай агаарт зэс (Аг) | Санал болгож буй хүч чадал - газар дээрх хөнгөн цагаан (Аг) | Санал болгож буй хүч чадал - задгай агаарт хөнгөн цагаан (Аг) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 2×1.5 | 0.7 | 10.2 | 110 | – | – | 12.1 | – | 40 | 34 | – | – |
| 2×2.5 | 0.7 | 11 | 138 | 11 | 106 | 7.41 | 12.1 | 50 | 45 | 40 | 25 |
| 2×4 | 0.7 | 12 | 176 | 12 | 126 | 4.61 | 7.41 | 65 | 55 | 51 | 38 |
| 2×6 | 0.7 | 13 | 226 | 13 | 154 | 3.08 | 4.61 | 82 | 70 | 66 | 45 |
| 2×10 | 0.7 | 14.6 | 320 | 14.6 | 194 | 1.83 | 3.08 | 120 | 99 | 82 | 65 |
| 2×16 | 0.7 | 16.5 | 452 | 16.5 | 251 | 1.15 | 1.91 | 140 | 120 | 105 | 89 |
| 2×25 | 0.9 | 16.6 | 616 | 16.6 | 303 | 0.727 | 1.2 | 180 | 160 | 135 | 120 |
| 2×35 | 0.9 | 18 | 808 | 18 | 376 | 0.524 | 0.868 | 215 | 200 | 165 | 145 |
| 2×50 | 1.0 | 19.9 | 1057 | 19.9 | 471 | 0.387 | 0.641 | 255 | 240 | 195 | 175 |
| 2×70 | 1.1 | 22.6 | 1475 | 22.6 | 628 | 0.268 | 0.443 | 315 | 300 | 240 | 220 |
| 2×95 | 1.1 | 25.2 | 1990 | 25.2 | 817 | 0.193 | 0.32 | 380 | 375 | 285 | 270 |
| 2×120 | 1.2 | 27.7 | 2490 | 27.7 | 1006 | 0.153 | 0.253 | 430 | 430 | 326 | 316 |
| 2×150 | 1.4 | 30.9 | 3070 | 30.9 | 1248 | 0.124 | 0.206 | 480 | 490 | 366 | 365 |
| 2×185 | 1.6 | 34 | 3831 | 34 | 1542 | 0.0991 | 0.164 | 540 | 570 | 413 | 420 |
| Дамжуулагчийн тоо ба нэрлэсэн хэсэг (Nb × мм²) | Тусгаарлагчийн нэрлэсэн зузаан (mm) | Ойролцоогоор гаднах диаметр - зэс (mm) | Ойролцоогоор жин - зэс (Кг / км) | Ойролцоогоор гаднах диаметр - хөнгөн цагаан (mm) | Ойролцоогоор жин - хөнгөн цагаан (Кг / км) | Хамгийн их DC эсэргүүцэл үед 20 °C - зэс (Ω / км) | Хамгийн их DC эсэргүүцэл үед 20 °C - хөнгөн цагаан (Ω / км) | Зөвлөмж болгож буй хүч чадал - зэсээс дэлхий рүү (Аг) | Санал болгож буй хүч чадал - задгай агаарт зэс (Аг) | Санал болгож буй хүч чадал - газар дээрх хөнгөн цагаан (Аг) | Санал болгож буй хүч чадал - задгай агаарт хөнгөн цагаан (Аг) |
| 3×1.5 | 0.7 | 10.7 | 131 | – | – | 12.1 | – | 28 | 21 | – | – |
| 3×2.5 | 0.7 | 11.5 | 169 | 11.5 | 122 | 7.41 | 12.1 | 38 | 30 | 24 | 17 |
| 3×4 | 0.7 | 12.6 | 222 | 12.6 | 147 | 4.61 | 7.41 | 50 | 49 | 35 | 27 |
| 3×6 | 0.7 | 13.7 | 291 | 13.7 | 182 | 3.08 | 4.61 | 65 | 55 | 49 | 37 |
| 3×10 | 0.7 | 15.4 | 424 | 15.4 | 234 | 1.83 | 3.08 | 89 | 78 | 66 | 57 |
| 3×16 | 0.7 | 17.4 | 611 | 17.4 | 310 | 1.15 | 1.91 | 115 | 105 | 89 | 77 |
| 3×25 | 0.9 | 21 | 902 | 21 | 433 | 0.727 | 1.2 | 150 | 140 | 115 | 105 |
| 3×35 | 0.9 | 23.2 | 1188 | 23.2 | 539 | 0.524 | 0.868 | 180 | 170 | 135 | 125 |
| 3×50 | 1.0 | 25.8 | 1559 | 25.8 | 681 | 0.387 | 0.641 | 215 | 205 | 165 | 155 |
| 3×70 | 1.1 | 29.3 | 2195 | 29.3 | 924 | 0.268 | 0.443 | 265 | 260 | 220 | 195 |
| 3×95 | 1.1 | 32.6 | 2959 | 32.6 | 1199 | 0.193 | 0.32 | 315 | 320 | 240 | 235 |
| 3×120 | 1.2 | 35.6 | 3701 | 35.6 | 1476 | 0.153 | 0.253 | 360 | 370 | 275 | 280 |
| 3×150 | 1.4 | 38.9 | 4614 | 38.9 | 1880 | 0.124 | 0.206 | 405 | 430 | 310 | 320 |
| 3×185 | 1.6 | 42.7 | 5740 | 42.7 | 2307 | 0.0991 | 0.164 | 460 | 490 | 350 | 370 |
| 3×240 | 1.7 | 47.5 | 7435 | 47.5 | 2930 | 0.0754 | 0.125 | 530 | 580 | 410 | 440 |
| 3×300 | 1.8 | 52 | 9215 | 52 | 3584 | 0.0601 | 0.100 | 590 | 660 | 460 | 520 |
| 3×400 | 2.0 | 58 | 11771 | 58 | 4533 | 0.047 | 0.0778 | 670 | 750 | 523 | 615 |
| Дамжуулагчийн тоо ба нэрлэсэн хэсэг (Nb × мм²) | Тусгаарлагчийн нэрлэсэн зузаан (mm) | Ойролцоогоор гаднах диаметр - зэс (mm) | Ойролцоогоор жин - зэс (Кг / км) | Ойролцоогоор гаднах диаметр - хөнгөн цагаан (mm) | Ойролцоогоор жин - хөнгөн цагаан (Кг / км) | Хамгийн их DC эсэргүүцэл үед 20 °C - зэс (Ω / км) | Хамгийн их DC эсэргүүцэл үед 20 °C - хөнгөн цагаан (Ω / км) | Зөвлөмж болгож буй хүч чадал - зэсээс дэлхий рүү (Аг) | Санал болгож буй хүч чадал - задгай агаарт зэс (Аг) | Санал болгож буй хүч чадал - газар дээрх хөнгөн цагаан (Аг) | Санал болгож буй хүч чадал - задгай агаарт хөнгөн цагаан (Аг) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 4×1.5 | 0.7 | 11.4 | 155 | – | – | 12.1 | – | 28 | 21 | – | – |
| 4×2.5 | 0.7 | 12.4 | 204 | 12.4 | 115 | 7.41 | 12.1 | 38 | 30 | 24 | 17 |
| 4×4 | 0.7 | 13.5 | 273 | 13.5 | 144 | 4.61 | 7.41 | 50 | 49 | 35 | 27 |
| 4×6 | 0.7 | 14.8 | 362 | 14.8 | 184 | 3.08 | 4.61 | 65 | 55 | 49 | 37 |
| 4×10 | 0.7 | 16.7 | 535 | 16.7 | 246 | 1.83 | 3.08 | 89 | 78 | 66 | 57 |
| 4×16 | 0.7 | 19 | 780 | 19 | 336 | 1.15 | 1.91 | 115 | 105 | 89 | 77 |
| 4×25 | 0.9 | 21.9 | 1152 | 21.9 | 478 | 0.727 | 1.20 | 150 | 140 | 115 | 105 |
| 4×35 | 0.9 | 23.7 | 1524 | 23.7 | 606 | 0.524 | 0.868 | 180 | 170 | 135 | 125 |
| 4×50 | 1.0 | 25.9 | 2010 | 25.9 | 781 | 0.387 | 0.641 | 215 | 205 | 165 | 155 |
| 4×70 | 1.1 | 29.9 | 2858 | 29.9 | 1088 | 0.268 | 0.443 | 265 | 260 | 200 | 195 |
| 4×95 | 1.1 | 33.7 | 3870 | 33.7 | 1433 | 0.193 | 0.320 | 315 | 320 | 240 | 235 |
| 4×120 | 1.2 | 37.3 | 4866 | 37.3 | 1789 | 0.153 | 0.253 | 360 | 370 | 275 | 280 |
| 4×150 | 1.4 | 41.4 | 6013 | 41.4 | 2242 | 0.124 | 0.206 | 405 | 430 | 310 | 320 |
| 4×185 | 1.6 | 45.8 | 7533 | 45.8 | 2802 | 0.0991 | 0.164 | 460 | 490 | 350 | 370 |
| 4×240 | 1.7 | 51.6 | 9783 | 51.6 | 3591 | 0.0754 | 0.125 | 530 | 580 | 410 | 440 |
| 4×300 | 1.8 | 56.7 | 12137 | 56.7 | 4411 | 0.0601 | 0.100 | 590 | 660 | 460 | 570 |
| 4×400 | 2.0 | 63.5 | 15527 | 63.5 | 5607 | 0.047 | 0.0778 | 670 | 750 | 523 | 615 |
| Дамжуулагчийн тоо ба нэрлэсэн хэсэг (Nb × мм²) | Тусгаарлагчийн нэрлэсэн зузаан (mm) | Ойролцоогоор гаднах диаметр - зэс (mm) | Ойролцоогоор жин - зэс (Кг / км) | Ойролцоогоор гаднах диаметр - хөнгөн цагаан (mm) | Ойролцоогоор жин - хөнгөн цагаан (Кг / км) | Хамгийн их DC эсэргүүцэл үед 20 °C - зэс (Ω / км) | Хамгийн их DC эсэргүүцэл үед 20 °C - хөнгөн цагаан (Ω / км) | Зөвлөмж болгож буй хүч чадал - зэсээс дэлхий рүү (Аг) | Санал болгож буй хүч чадал - задгай агаарт зэс (Аг) | Санал болгож буй хүч чадал - газар дээрх хөнгөн цагаан (Аг) | Санал болгож буй хүч чадал - задгай агаарт хөнгөн цагаан (Аг) |
| 5×1.5 | 0.7 | 12.2 | 183 | – | – | 12.1 | – | 28 | 21 | – | – |
| 5×2.5 | 0.7 | 13.4 | 243 | 13.4 | 164 | 7.41 | 12.1 | 38 | 30 | 24 | 17 |
| 5×4 | 0.7 | 14.6 | 328 | 14.6 | 203 | 4.61 | 7.41 | 50 | 49 | 35 | 27 |
| 5×6 | 0.7 | 16 | 437 | 16 | 256 | 3.08 | 4.61 | 65 | 55 | 49 | 37 |
| 5×10 | 0.7 | 18.2 | 651 | 18.2 | 335 | 1.83 | 3.08 | 89 | 78 | 66 | 57 |
| 5×16 | 0.7 | 20.7 | 955 | 20.7 | 453 | 1.15 | 1.91 | 115 | 105 | 89 | 77 |
| 5×25 | 0.9 | 27.7 | 1471 | 27.7 | 689 | 0.727 | 1.20 | 150 | 140 | 115 | 105 |
| 5×35 | 0.9 | 30.9 | 1946 | 30.9 | 865 | 0.524 | 0.868 | 180 | 170 | 135 | 125 |
| 5×50 | 1.0 | 31.2 | 2518 | 31.2 | 1054 | 0.387 | 0.641 | 215 | 205 | 165 | 155 |
| 5×70 | 1.1 | 35.1 | 3569 | 35.1 | 1451 | 0.268 | 0.443 | 265 | 260 | 200 | 195 |
| 5×95 | 1.1 | 39.7 | 4832 | 39.7 | 1899 | 0.193 | 0.320 | 315 | 320 | 240 | 235 |
| 5×120 | 1.2 | 43.8 | 6075 | 43.8 | 2366 | 0.153 | 0.253 | 360 | 370 | 275 | 280 |
| 5×150 | 1.4 | 46.6 | 7460 | 46.6 | 2905 | 0.124 | 0.206 | 405 | 430 | 310 | 320 |
| 5×185 | 1.6 | 51.9 | 9352 | 51.9 | 3629 | 0.0991 | 0.164 | 460 | 490 | 350 | 370 |
| 5×240 | 1.7 | 57.5 | 12141 | 57.5 | 4633 | 0.0754 | 0.125 | 530 | 580 | 410 | 440 |
| 5×300 | 1.8 | 63.2 | 15077 | 63.2 | 5692 | 0.0601 | 0.100 | 590 | 660 | 460 | 570 |
Одоо илүү олон параметрүүд болон үнийн саналаа аваарай.
IEC кабелийг сонгох 60502 таны төслийн дагуу
IEC кабелийг сонгох 60502 нэрлэсэн хүчдэлээр хязгаарлагдахгүй. Зөв сонголт нь хүчдэлийн түвшингээс хамаарна, дамжуулагч материал, суурилуулах нөхцөл, төслийн хүлээгдэж буй ашиглалтын хугацаа.
1. Бага эсвэл дунд хүчдэл : хэрхэн сонгох ?
ZMS CABLE – Шинжээчдийн дүгнэлт :
IEC-ийн хоорондох сонголт 60502-1 ба IEC 60502-2 юуны түрүүнд сүлжээний хүчдэл болон хүлээгдэж буй аюулгүй байдлын түвшингээр удирдагдах ёстой.
- Би 60502-1 (0,6/1 ган ооб) бага хүчдэлийн түгээх сүлжээнд ашиглахыг зөвлөж байна, аж үйлдвэрийн байгууламжууд, барилга байгууламж ба туслах хэлхээ. Түүний бүтэц нь илүү энгийн, нийт зардлыг хянаж, засвар үйлчилгээ хийхэд хялбар хэвээр байна.
- Би 60502-2 (3 Кв 30 ган ооб) дунд хүчдэлийн сүлжээнд зайлшгүй шаардлагатай, цахилгаан дэд станцууд болон өндөр чадлын хэрэглээ. Хагас дамжуулагч давхаргууд болон металл бамбай нь цахилгааны тогтвортой байдлыг сайжруулж, сүлжээний аюулгүй байдлыг нэмэгдүүлдэг.
ZMS CABLE инженерийн дүрэм :
Хүчдэл хэтэрсэн даруйд 1 ган ооб, IEC стандартад нийцсэн кабель 60502-2 техникийн чухал сонголт болж байна.
2. Зэс эсвэл хөнгөн цагаан : зардал, гүйцэтгэлд ямар нөлөө үзүүлэх ?
ZMS CABLE – Шинжээчдийн дүгнэлт :
Жолоочийн сонголт нь цахилгааны гүйцэтгэлд шууд нөлөөлдөг, кабелийн жин ба төслийн нийт төсөв.
- Зэсийн жолооч : цахилгаан гүйцэтгэлийн үед зөвлөж байна, нягтрал ба дулааны эсэргүүцэл нь тэргүүлэх чиглэл юм, ялангуяа зай багатай суурилуулалтанд.
- Хөнгөн цагаан дамжуулагч : түгээлтийн сүлжээ болон хол зайд өргөн хэрэглэгддэг шийдэл, кабелийн жинг багасгахын зэрэгцээ нийт зардлыг оновчтой болгох боломжийг танд олгоно.
ZMS CABLE-ийн санал болгосон арга :
Зэс нь гүйцэтгэлийг дэмждэг, хөнгөн цагаан нь зардлын харьцааг оновчтой болгодог / зай / жин.
3. Суурилуулалтын орчноос хамааран хуягласан эсвэл хуяггүй кабель ?
ZMS CABLE – Шинжээчдийн дүгнэлт :
Механик хамгаалалтын түвшинг сайтын бодит болон ирээдүйн нөхцөл байдалд үндэслэн үнэлэх ёстой.
- Хуяггүй кабель : Дамжуулах хоолойд суурилуулахад тохиромжтой, кабелийн тавиур эсвэл хамгаалагдсан орчин, мэдэгдэхүйц механик стрессгүй.
- Хумсан кей (Сааж хусах / Давсан) : Оруулсан суулгацыг ашиглахыг зөвлөж байна, бетон дор эсвэл цочролд өртсөн хэсэгт, бутлах эсвэл гадны халдлагад.
Сайн инженерийн рефлекс ZMS CABLE :
Байгаль орчин тодорхойгүй эсвэл өөрчлөгдөх магадлалтай үед, хуяг дуулга нь ихэвчлэн ашигтай урьдчилан сэргийлэх хөрөнгө оруулалт юм.
4. Цаг уурын нөхцөл, амьдралын хугацаа : ямар шалгуурыг харгалзан үзэх ?
ZMS CABLE – Шинжээчдийн дүгнэлт :
IEC кабелийн урт хугацааны найдвартай байдал 60502 тусгаарлагч болон бүрээсийн материалын сонголтоос ихээхэн хамаардаг.
- XLPE тусгаарлагч, EPR эсвэл HEPR нь маш сайн дулааны эсэргүүцэл, хяналттай хөгшрөлтийг санал болгодог.
- PVC бүрээс, PE эсвэл LSZH нь чийгшлийн дагуу сонгогддог, l’exposition UV, химийн бодис, байгаль орчны шаардлага.
- Булсан суурилуулалт эсвэл нойтон газарт уртааш битүүмжлэхийг зөвлөж байна.
Урт хугацааны алсын хараатай ZMS CABLE :
IEC кабель 60502 зохих ёсоор зохион бүтээж, хүрээлэн буй орчинд дасан зохицсон нь давж болно 30 хэвийн үйл ажиллагаанд амьдралын жил.
FAQ - IEC кабель 60502 Zms кабель
1. IEC кабель 60502 тэдгээр нь булсан суулгахад тохиромжтой юу ?
Ая нь. IEC кабель 60502 газар доор суурилуулах боломжтой, Хэрэв та тохирох бүтцийг сонговол :
- Хумсан кей (Сааж хусах / Давсан) механик хамгаалалтанд зориулагдсан
- чийгтэй орчинд уртааш битүүмжлэхийг зөвлөж байна
Zms кабель IEC кабелийг санал болгодог 60502 булсан суурилуулалтанд тусгайлан зориулсан.
2. IEC кабель 60502 бага хүчдэл нь хагас дамжуулагч давхаргатай юу ?
Тоглоомгүй бус. IEC кабель 60502-1 (баазын хурцадмал байдал) хагас дамжуулагч давхарга эсвэл металл бамбай шаардлагагүй.
Эдгээр зүйл нь зөвхөн IEC кабельд заавал байх ёстой 60502-2 (дунд хүчаал), цахилгаан орон ба газардуулгын хяналтыг хангах.
3. IEC кабель 60502 тэдгээрийг захиалгаар хийж болох уу ?
Ая нь. ZMS CABLE дээр, IEC кабель 60502 стандарт эсвэл захиалгат тохиргоонд байдаг, орно :
- жолоочийн төрөл
- тусгаарлагч ба бүрээсийн материал
- хуяг дуулга, ус үл нэвтрэх, тодорхой цаг уурын нөхцөл
Захиалгат үйлдвэрлэл нь аюулгүй байдлыг оновчтой болгодог, тогтвортой байдал, төсөв.
4. IEC кабель хэр удаан үргэлжлэх вэ? 60502 ?
IEC кабель 60502 зөв зохион бүтээж суурилуулсан нь ашиглалтын хугацааг хангах боломжтой 30 ба түүнээс дээш жил, дагуу :
- үйл ажиллагааны нөхцөл
- суурилуулах орчин
- материалын сонголт (Xle, Тусгах, LSZH авах, гэх мэт.)
ZMS CABLE арга : таны төсөлд үнэхээр тохирсон шийдэл
ZMS CABLE дээр, төсөл бүрийг техникийн тодорхой шалгуурын дагуу шинжилдэг :
Хурдыг зүйлын, суурилуулах нөхцөл, механик хязгаарлалт, төсөв болон тогтвортой байдлын зорилтууд.
Манай IEC кабель 60502 стандарт эсвэл бүрэн захиалгат тохиргоонд байдаг, найдвартай шийдлийг хангах, таны програмд нийцсэн, оновчтой.
Үйлчилгээ ба логистик ZMS CABLE
- Захиалгат үйлдвэрлэл (Oem / odm) : ZMS нь таны техникийн үзүүлэлтийн дагуу тусгай зориулалтын кабелийг зохион бүтээж, үйлдвэрлэдэг, Тэмдэглэгээг өөрчлөх замаар, өнгө, сав баглаа боодол. Манай бүтээгдэхүүнийг олон улсын стандартад нийцүүлэн тохируулах боломжтой (Ibb, Би, Талт, NFC, Аседь, Аас, гэх мэт.) болон төсөл бүрийн тодорхой шаардлага.
- Баталгаажсан чанар : Бүх кабелийг тээвэрлэхээс өмнө шалгаж, CE гэрчилгээтэй нийцдэг, IEC ба ISO. Суурилуулалтынхаа найдвартай байдал, аюулгүй байдлыг хангах үүднээс туршилтын нарийвчилсан тайланг хүсэлтийн дагуу гаргаж болно.
- Сав баглаа боодол, хамгаалалт : ZMS кабелийг модон дамар дээр болгоомжтой савлана, Атираат картон хайрцаг эсвэл металл бөмбөр. Төгсгөл нь чийгээс хамгаалахын тулд хуванцар боолт эсвэл BOPP-ээр сайтар битүүмжилнэ. Гадна талын тэмдэглэгээг ус нэвтэрдэггүй материалаар тохируулж болно.
- Техникийн дэмжлэг, харилцагчийн үйлчилгээ : Манай инженерүүд болон зөвлөхүүд таны суурилуулалтад хамгийн сайн тохирох кабелийг сонгоход тань туслах болно. Бид иж бүрэн зөвлөх үйлчилгээг санал болгож байна, техникийн туслалцаа, төслийн менежмент зэрэг, Таны захиалгын алхам бүрийг мэргэжлийн түвшинд хамруулахыг баталгаажуулах.
- Суурилуулалтын үйлчилгээ : ZMS нь таны цахилгааны төслийн хоёр сонголтыг санал болгодог :
Сонголт А (ZMS-ээр удирдуулсан) : Техникийн зөвлөгөө өгөх инженерүүд болон хяналтын багийг сайт руу илгээнэ, суулгагчид болон эцсийн туршилтууд. Аялал жуулчлалын зардал, байр, өдөр тутмын болон орчуулга хүлээгдэж байна.
Б хувилбар (орон нутгийн туслан гүйцэтгэгч) : Суурилуулах чиглэлээр мэргэшсэн дотоодын компаниудтай хамтран ажиллана, техникийн сургалттай, ЗМС-аас газар дээр нь хяналт тавьж, нийцлийн баталгаажуулалт хийдэг.
IEC кабел 60502
- Бүх бичлэг
- Мэдээ мэдээлэл
- Багана
- Railын кабель
XLPE тусгаарлагчтай нам хүчдэлийн кабель, олонлог, төвлөрсөн дэлгэцтэй. IEC стандартад нийцсэн 60502-1, IEC / en 60332-3-24, IEC / en 60754-1/2...
N2XSY CAPH нь дунд зэргийн хүчдэлийн кабель юм (Сайгби) xlpe дулаалга, pvc бүрээстэй, түгээх зориулалттай...
Câble nyy —— Бага хүчдэлийн цахилгаан кабель ZMS кабель нь бүх зүйлд тохирсон тусгай кабелийн үйлчилгээг санал болгодог ....
- Бүх бичлэг
- Мэдээ мэдээлэл
- Багана
- Railын кабель
N2XY кабель Бага хүчдэлийн цахилгаан кабель 0,6/1 ган ооб, суурин үйлдвэрийн болон гуравдагч суурилуулалтанд тохиромжтой Зэс дамжуулагч...
