Les accessoires de câbles jouent un rôle indispensable dans l’installation, la protection et la connexion des câbles. Sans eux, une pose sécurisée et un fonctionnement efficace des câbles ne seraient pas possibles. Choisir les bons accessoires de câbles, c’est garantir une alimentation électrique stable, une protection optimale contre les dommages extérieurs et une maintenance simplifiée. Les accessoires fabriqués par ZMS sont durables, fiables, compatibles avec une large gamme de câbles, et disponibles en versions personnalisées pour s’adapter aux exigences spécifiques de chaque projet.
Types d'accessoires pour câbles électriques
Isolateurs pour câbles électriques
Les isolateurs sont des composants essentiels des lignes électriques aériennes. Ils ont pour fonction principale de séparer électriquement les conducteurs des structures de support (comme les pylônes), tout en supportant mécaniquement le poids et la tension des câbles.
Ils empêchent le courant électrique de passer dans les pylônes et servent de jonction entre le câble et la structure porteuse. Leur structure en forme d’« empilement d’assiettes » permet une isolation efficace, même en conditions extérieures difficiles.
| Type | التوتر الاسمي (كيلو فولت) | Courant nominal (أ) | Niveau d’isolement BIL (كيلو فولت) | Tension de choc (كيلو فولت) | Tension de tenue à la fréquence industrielle (كيلو فولت) | Distance de fuite (مم) |
| SM-1 | 12 | 100 | 6.3 | 110 | 40 | 250 |
| SM-1 | 12 | 200 | 8 | 110 | 40 | 250 |
| SM-2 | 15 | 100 | 10 | 125 | 45 | 320 |
| SM-2 | 15 | 200 | 12 | 125 | 45 | 320 |
| SM-3 | 24 | 100 | 8 | 150 | 65 | 530 |
| SM-3 | 24 | 200 | 10 | 150 | 65 | 530 |
| SM-4 | 15 | 100 | 10 | 125 | 45 | 350 |
| SM-4 | 15 | 200 | 12 | 125 | 45 | 350 |
| SM-5 | 12 | 100 | 6.3 | 110 | 40 | 250 |
| SM-5 | 12 | 200 | 8 | 110 | 40 | 250 |
| SM-6 | 15 | 100 | 10 | 125 | 45 | 320 |
| SM-6 | 15 | 200 | 12 | 125 | 45 | 320 |
| SM-7 | 24 | 100 | 8 | 150 | 65 | 540 |
| SM-7 | 24 | 200 | 10 | 150 | 65 | 540 |
| SM-7(ف) | 33 | 200 | 12 | 170 | 70 | 720 |
| SM-8 | 33 | 100 | 10 | 170 | 70 | 720 |
| SM-8 | 33 | 200 | 12 | 170 | 70 | 720 |

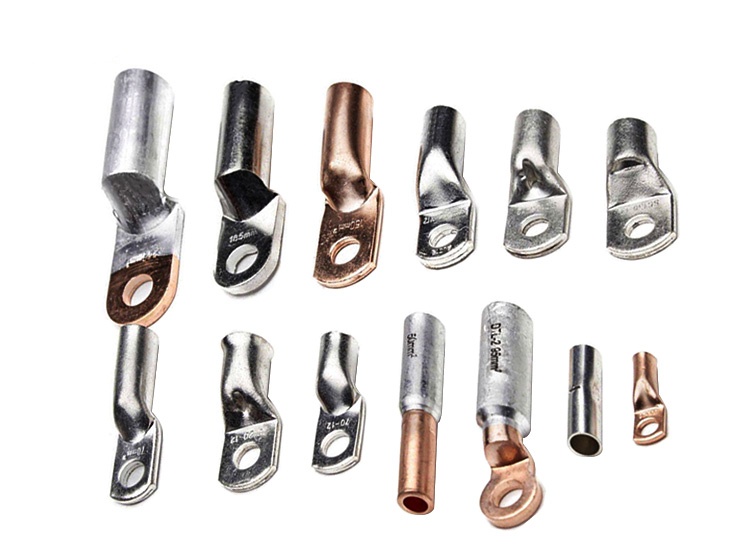

Cosses du câble
Les cosses de câble ZMS sont largement utilisées dans les systèmes électriques, les équipements industriels, les installations ferroviaires et les projets de construction.
Elles permettent de connecter de manière fiable les câbles aux appareils ou aux barres conductrices.
Selon la structure, on distingue les cosses tubulaires, les cosses à œillet et les cosses pré-isolées.
Selon le matériau, elles peuvent être en cuivre, en aluminium ou bimétalliques.
Les cosses conviennent aux connexions de câbles de basse tension, moyenne tension ou haute tension.
| Référence | Section de câble (مم²) | Dimensions (مم) | ||||||
| د | d | L1 | L | W | ت | Ø | ||
| CAS-16 | 16 | 16 | 5.5 | 42 | 90 | 24 | 4.0 | 13 |
| CAS-25 | 25 | 16 | 6.5 | 42 | 90 | 24 | 4.0 | 13 |
| CAS-35 | 35 | 16 | 8.0 | 42 | 90 | 24 | 4.0 | 13 |
| CAS-50 | 50 | 20 | 9.0 | 43 | 92 | 24 | 5.0 | 13 |
| CAS-70 | 70 | 20 | 11.0 | 43 | 92 | 24 | 5.0 | 13 |
| CAS-95 | 95 | 20 | 12.5 | 43 | 92 | 24 | 5.0 | 13 |
| CAS-120 | 120 | 25 | 13.5 | 60 | 117 | 30 | 6.0 | 13 |
| CAS-150 | 150 | 25 | 15.5 | 60 | 117 | 30 | 6.0 | 13 |
| CAS-185 | 185 | 32 | 17.0 | 60 | 124 | 35 | 6.5 | 13 |
| CAS-240 | 240 | 32 | 19.5 | 60 | 124 | 35 | 6.5 | 13 |
| CAS-300 | 300 | 34 | 22.5 | 62 | 130 | 36 | 7.0 | 13 |
| CAS-400 | 400 | 40 | 26.0 | 80 | 152 | 36 | 8.0 | 13 |
| CAS-500 | 500 | 40 | 29.0 | 80 | 152 | 36 | 8.0 | 13 |
| CAS-630 | 630 | 54 | 34.0 | 70 | 165 | 50 | 10.0 | 13 |
| CAS-800 | 800 | 54 | 39.0 | 115 | 230 | 50 | 10.0 | 13 |
| CAS-1000 | 1000 | 65 | 44.0 | 115 | 230 | 50 | 10.0 | 13 |

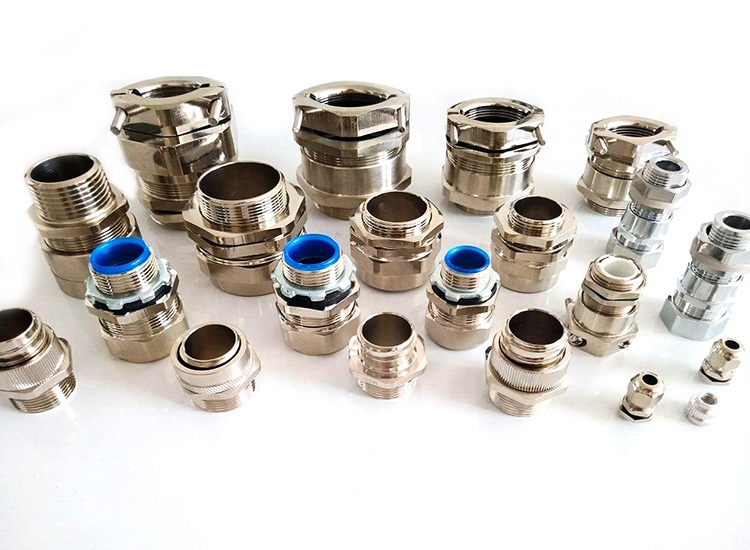

Câbles presse-étoupe
Les presse-étoupes ZMS sont utilisés pour assurer l’étanchéité et le maintien mécanique des câbles lors de leur passage à travers une paroi.
Ils conviennent aux domaines de l’énergie, de l’automatisation, de la pétrochimie et des armoires de commande.
Selon la matière, on distingue les presse-étoupes en laiton nickelé, en acier inoxydable ou en plastique renforcé.
Ils assurent une excellente protection contre l’eau, la poussière et les vibrations.
Disponibles pour câbles basse tension et câbles de commande.
Presse-étoupes étanches IP68 Presse-étoupes métalliques et non métalliques
Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.
Serre-câbles
Les serre-câbles ZMS sont conçus pour fixer, maintenir ou organiser les câbles dans les installations électriques industrielles ou de bâtiment.
Ils sont largement utilisés dans la distribution électrique, les réseaux ferroviaires et les installations extérieures.
Selon le type, ils peuvent être en nylon, en acier inoxydable ou à usage intensif.
Ils offrent une fixation solide et une grande résistance à la corrosion et aux UV.
Compatibles avec les câbles électriques, câbles de données ou câbles industriels.
Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.

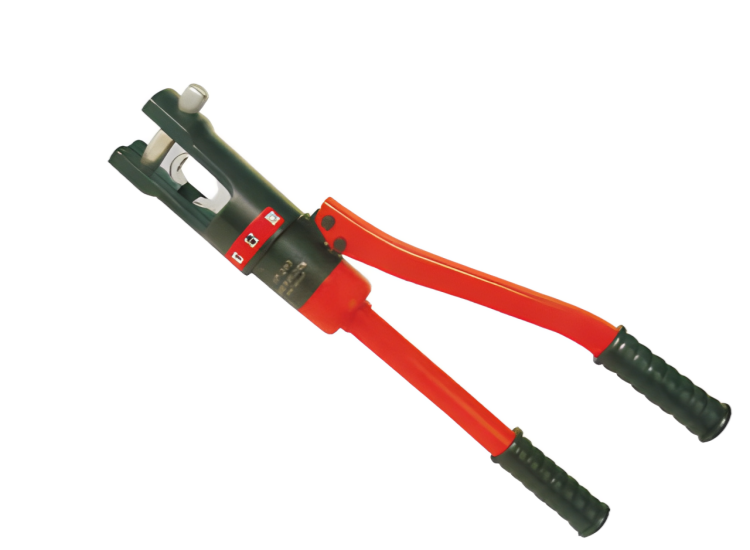

Outils de sertissage et de coupe de câbles
ZMS propose une gamme complète d’outils de sertissage et de coupe de câbles, adaptés à l’installation professionnelle de câbles basse et moyenne tension.
Utilisés dans les travaux de maintenance, d’installation électrique et d’assemblage de câbles sur chantier.
Selon le besoin, on distingue les pinces à sertir manuelles, hydrauliques ou à batterie.
Les outils permettent un sertissage précis des cosses, connecteurs et embouts de câbles.
Des coupe-câbles robustes assurent une coupe nette sans déformation du conducteur.
Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.

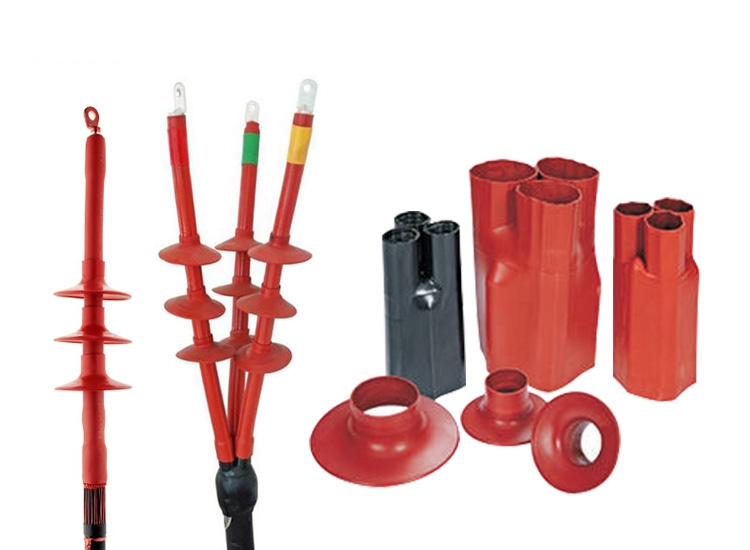

Terminaisons et raccords de câbles
Les terminaisons et raccords de câbles ZMS assurent une connexion électrique sûre et fiable dans les réseaux basse, moyenne et haute tension.
Disponibles en version thermorétractable et rétractable à froid, ils sont adaptés aux applications industrielles, énergétiques et ferroviaires.
Excellente isolation, résistance à l’humidité et installation rapide.
Solutions personnalisées pour tous types de câbles.
Terminaisons et raccords rétractables à froid
Terminaisons et raccords thermorétractables
Performance des accessoires de terminaison et de raccord droit thermorétractables 11kV
| Essai | Exigence |
| Tension de tenue à la fréquence industrielle 1 دقيقة | 45 كيلو فولت, sans amorçage ni claquage |
| Décharge partielle | ≤10 pC à 13 كيلو فولت |
| Cycles thermiques à l’air | 22 كيلو فولت, au moins 8 h de cycles ; température de 95–100 ℃ pendant au moins 2 h ; refroidissement naturel pendant au moins 3 h ; total de 60 cycles |
| Tension de choc (crête) | 105 كيلو فولت, sans amorçage ni claquage |
| Tension continue négative pendant 15 دقيقة | 52 كيلو فولت, sans amorçage ni claquage |
| Tension de tenue à la fréquence industrielle pendant 4 h | 35 كيلو فولت, sans amorçage ni claquage |
