Кабель RS‑485
RS-485 является строго стандартом последовательной связи. (официально называется TIA/EIA-485), а не конкретное обозначение типа кабеля.
Этот стандарт определяет, как оборудование передает данные через дифференциальный сигнал.. А Кабель RS-485 на рынке на самом деле означает витой экранированный кабель специально разработан для связи с шиной RS-485. Он обычно используется в промышленных и автоматизированных средах, требующих связи на больших расстояниях., сильная невосприимчивость к помехам, и поддержка многоточечной связи.
Функции
Хотя RS-485 является электрическим стандартом, на практике, Обычно используются кабели связи, специально разработанные для RS-485.. Эти кабели обычно имеют следующие характеристики: :
- Структура витой пары : дифференциальный сигнал использует витую пару для уменьшения электромагнитных помех (ЭМИ).
- Экранирование : для усиления защиты от помех, они часто оснащены плетеной или фольгированной защитой..
- Согласование импеданса : характеристическое сопротивление обычно составляет около 120 Ой, соответствует требованиям шины RS-485.
- Многопроводная структура : некоторые модели имеют несколько витых пар, возможность передачи нескольких сигналов или интеграции источника питания.
ZMS CABLE предлагает кабели связи RS-485, специально разработанные для удовлетворения промышленных требований..
Изготавливаем одну или две экранированные витые пары.. И мы также можем настроить их в соответствии с вашими требованиями.. Эти кабели обеспечивают отличную устойчивость к электромагнитным помехам и стабильную работу.. Они строго соответствуют стандартам RS-485 с точки зрения структуры и импеданса., и высоко ценятся в сфере промышленных коммуникаций.

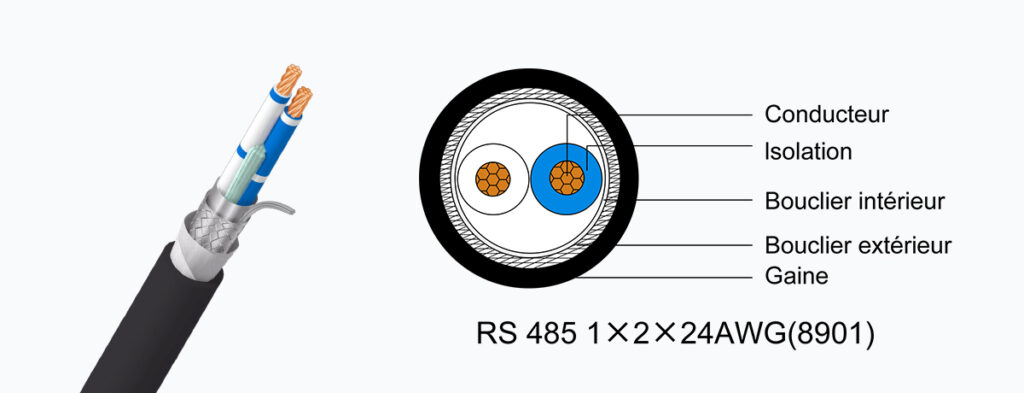

Строительство
- Водители : Многожильные медные провода, образующие одну или несколько витых пар для дифференциальной передачи сигналов..
- Изоляция : Каждый проводник имеет индивидуальную изоляцию, обычно из полиэтилена (Финиш) или поливинилхлорид (ПВХ), чтобы гарантировать хорошую электрическую изоляцию.
- Экранирование (необязательный) : Алюминиевая фольга и/или медная оплетка, служащая экраном для уменьшения электромагнитных помех. (ЭМИ).
- Открытая оболочка : Защитное покрытие от износа и внешней агрессии, обычно ПВХ или полиуретан (ПУР) для хорошей гибкости и устойчивости.
Параметры
| Электрические свойства 20 ° C. | |
| Сопротивление петли | максимум. 175,2 Ω/км |
| Сопротивление изоляции | мин. 5 Gω · км |
| Взаимная емкость | максимум. 60 нФ/км (имеет 800 Гц) |
| Характеристический импеданс | 100 Ом к 120 Ой |
| смягчение последствий | 100 кГц : ≤ 0,9 дБ/100 м 1 МГц : ≤ 2,5 дБ/100 м 10 МГц : ≤ 7,9 дБ/100 м |
| диафония (Близкий конец) | 1 МГц : ≥ 50 дБ 10 МГц : ≥ 40 дБ |
| Скорость распространения | 0,66 в |
| Передающее сопротивление | 1 МГц : ≤ 50 мОм/м 10 МГц : ≤ 100 мОм/м |
| Напряжение обслуживания макс.. | 250 V. (исключая силовые приложения) |
| Тестовое напряжение | душа/душа : 1500 V душа/экран : 1500 V. |
Применение кабеля RS-485
- Промышленная автоматизация : соединение полевой шины, программируемые контроллеры (ПЛК), вариаторы скорости, датчики и исполнительные механизмы.
- Системы управления зданием (БМС) : техническое управление зданиями, регулирование систем отопления, вентиляции и кондиционирования воздуха, контроль доступа и централизованный мониторинг.
- Многоточечные сети : связь между несколькими устройствами на одной шине на расстоянии до 1200 м.
- Инфраструктура и транспорт : железнодорожная сигнализация, автоматизация производственных линий, связь в порту или аэропорту.
- Интеграция домашней автоматизации : управление освещением, жалюзи, безопасность и энергопотребление.
- Системы измерения и контроля : удаленный сбор данных, экологический мониторинг и контроль технологических процессов.
Технические данные
Промышленное применение и суровые условия
| Экранирование | Пары (пиар) | AWG | Оболочка | Омологация |
| СФ/УТП | 1 | 18 AWG | ПВХ | КМГ/ИТЦ, ПЛТК/600 В ТК |
| СФ/УТП | 1 | 22 AWG | ПВХ | CM/PLTC |
| СФ/УТП | 1,5 | 22 AWG | ПВХ | CM/PLTC |
| СФ/УТП | 2 | 22 AWG | ПВХ | CM/PLTC |
| СФ/УТП | 3 | 22 AWG | ПВХ | CM/PLTC |
| СФ/УТП | 4 | 22 AWG | ПВХ | CM/PLTC |
| СФ/УТП | 1 | 22 AWG | цена за взаимодействие | CM/PLTC, UL, Прямое захоронение |
| СФ/УТП | 1,5 | 22 AWG | цена за взаимодействие | CM/PLTC, UL, Прямое захоронение |
| СФ/УТП | 2 | 22 AWG | цена за взаимодействие | CM/PLTC, UL, Прямое захоронение |
| СФ/УТП | 3 | 22 AWG | цена за взаимодействие | CM/PLTC, UL, Прямое захоронение |
| СФ/УТП | 4 | 22 AWG | цена за взаимодействие | CM/PLTC, UL, Прямое захоронение |
| СФ/УТП | 3 | 22 AWG | ПВХ | АИА, CM/PLTC |
| СФ/УТП | 4 | 22 AWG | ПВХ | АИА, CM/PLTC |
| СФ/УТП | 1 | 22 AWG | ПВХ | ЯВЛЯЕТСЯ, CM/PLTC |
| СФ/УТП | 2 | 22 AWG | ПВХ | ЯВЛЯЕТСЯ, CM/PLTC |
| СФ/УТП | 1 | 22 AWG | ПВХ | ЯВЛЯЕТСЯ, CM/PLTC |
| СФ/УТП | 2 | 24 AWG | ПВХ | ЯВЛЯЕТСЯ, CM/PLTC |
| СФ/УТП | 3 | 24 AWG | ПВХ | ЯВЛЯЕТСЯ, CM/PLTC |
| СФ/УТП | 4 | 24 AWG | ПВХ | ЯВЛЯЕТСЯ, CM/PLTC |
Заявки на морской транспорт
| Экранирование | Пары (пиар) | AWG | Оболочка | Рейтинг |
| СФ/УТП | 1 | 22 AWG | ТП ЛСНХ | КМЦ/ПЛТЦ |
| СФ/УТП | 1,5 | 22 AWG | ТП ЛСНХ | КМЦ/ПЛТЦ |
| СФ/УТП | 2 | 22 AWG | ТП ЛСНХ | КМЦ/ПЛТЦ |
| СФ/УТП | 3 | 22 AWG | ТП ЛСНХ | КМЦ/ПЛТЦ |
| СФ/УТП | 4 | 22 AWG | ТП ЛСНХ | КМЦ/ПЛТЦ |
Легкая промышленность
| Экранирование | Пары (пиар) | AWG | Оболочка | Рейтинг |
| СФ/УТП | 1 | 24 AWG | ПВХ | КМГ |
| СФ/УТП | 2 | 24 AWG | ПВХ | КМГ |
| СФ/УТП | 3 | 24 AWG | ПВХ | КМГ |
| СФ/УТП | 4 | 24 AWG | ПВХ | КМГ |
| СФ/УТП | 1 | 24 AWG | ЛСНХ | КМГ |
| СФ/УТП | 2 | 24 AWG | ЛСНХ | КМГ |
| СФ/УТП | 3 | 24 AWG | ЛСНХ | КМГ |
| СФ/УТП | 4 | 24 AWG | ЛСНХ | КМГ |
| СФ/УТП | 1 | 24 AWG | ПВХ | КМП |
| СФ/УТП | 2 | 24 AWG | ПВХ | КМП |
| СФ/УТП | 3 | 24 AWG | ПВХ | КМП |
| СФ/УТП | 4 | 24 AWG | ПВХ | КМП |
| СФ/УТП | 1 | 24 AWG | ФЭП | КМП |
| СФ/УТП | 2 | 24 AWG | ФЭП | КМП |
Заметил :
СФ/УТП：Пара экранированная/без общего экранирования (глобальный экран).
ТП ЛСНХ：Галогенный термопластичный (Низкий дым нулевой галоген)。
ПВХ：Винилполихлорид.
ФЭП：Фторполимер (Тефлон).
КМЦ / КМГ / КМП / ПЛТЦ：Характеристики кабеля согласно UL/NEC (КМЦ : Связь, КМГ : Общего назначения, КМП : Пленум, ПЛТЦ : Кабель лотка с ограниченной мощностью).
Кабель RS-485 по сравнению с другими кабелями связи
| Функции | RS-485 Кабель | РС-232 | РС-422 | Ethernet (Кот 6) | CAN-шина | Оптическое волокно |
| Сопутствующий стандарт | ОВОС-485 (дифференциальная шина) | ОВОС-232 (последовательный канал «точка-точка») | ОВОС-422 (дифференциальное соединение) | ISO/IEC 11801 | Iso 11898 (автомобилестроение/промышленность) | ИТ-Т G.652 / Г.657, ISO/IEC 11801 |
| Структура кабеля | Экранированные витые пары | Одиночный кабель, часто неэкранированный | Экранированные витые пары | Витые пары (УТП/ФТП/СТП) | Экранированные витые пары | Стеклянные или пластиковые волокна |
| Расстояние передачи | До 1200 м при малом расходе | < 15 м | окружать 1200 м | 100 м (медь) / несколько км (оптоволокно опт.) | окружать 40 м до 1 МБ/с ; до 1 км при малом течении | До 100 км (в зависимости от типа и потока) |
| Скорость передачи | До 10 Мбит/с (в зависимости от расстояния) | Макс. 20 кбит/с | До 10 Мбит/с | 1 имеет 10 Гбит/с | 1 Мбит/с (классический), до 5 Мбит/с | Из 100 Мбит/с до нескольких Тбит/с |
| Многоточечное соединение | Утечка, до 32 узлов на шину | Не | Предел (двухточечный или многоточечный) | Утечка, через коммутаторы и маршрутизаторы | Утечка, многоузловая шина | Утечка (через активное оборудование) |
| Помехоустойчивость | Высокий (благодаря экранированию и дифференциальному сигналу) | Слабый | Хороший | Хороший (по экранированию) | Хороший | Отличный |
| Типичные приложения | Автоматизация, домашняя автоматизация, промышленный контроль | Старые последовательные соединения (ПК, модемы) | Промышленность, соединения точка-точка | Локальные сети, Интернет | Автомобиль, робототехника, автоматизация | Телекоммуникации, центры обработки данных, междугородние связи |
| Расходы | От низкого до среднего | Очень слабый | От низкого до среднего | СРЕДНИЙ | СРЕДНИЙ | Выше |
Заключение
Кабель RS-485 отличается превосходным компромиссом между надежностью и надежностью., объем и стоимость. В отличие от RS-232 с ограниченным расстоянием и более дорогого Ethernet или оптоволоконного кабеля., он обеспечивает надежную связь на больших расстояниях с несколькими устройствами, подключенными к одной шине. Вот почему он остается важным решением для промышленной автоматизации., системы домашней автоматизации и управления, где важны стабильность и простота.
Преимущества кабеля связи RS‑485
- Надежная передача на большие расстояния : Обеспечивает стабильную связь на расстоянии до 1200 м благодаря дифференциальному сигналу и витой паре..
- Отличная устойчивость к электромагнитным помехам : Эффективное экранирование снижает электромагнитные помехи (ЭМИ), гарантия целостности данных.
- Гибкая установка : Гибкая конструкция, подходящая для стационарной установки или мобильного применения в сложных промышленных условиях..
- Совместимость с несколькими устройствами : Поддержка многоточечных сетей с несколькими терминалами, подключенными к одной линии шины..
- Легко интегрировать : Разработан в соответствии с требованиями ПЛК., датчики, системы управления зданием, и т. д..
Транспорт - ZMS Cable
- Кабели упакованы на обработанные деревянные города или металлические барабаны, С пластиковой пленкой или BOPP для защиты влажности.
- Мы предлагаем морской транспорт в контейнере 20 футов или 40 футов, В зависимости от контрольного объема.
- Земельный транспорт доступен для региональных или местных поставок (В зависимости от направлений).
- По требованию, Мы также предоставляем воздушный транспорт для срочных заказов.
- Все необходимые экспортные документы предоставляются : счет-фактура, товарная накладная, Оригинальный сертификат, Документы Douaniers, и т. д..
